锥柄螺旋槽埋头孔加工刀具结构设计

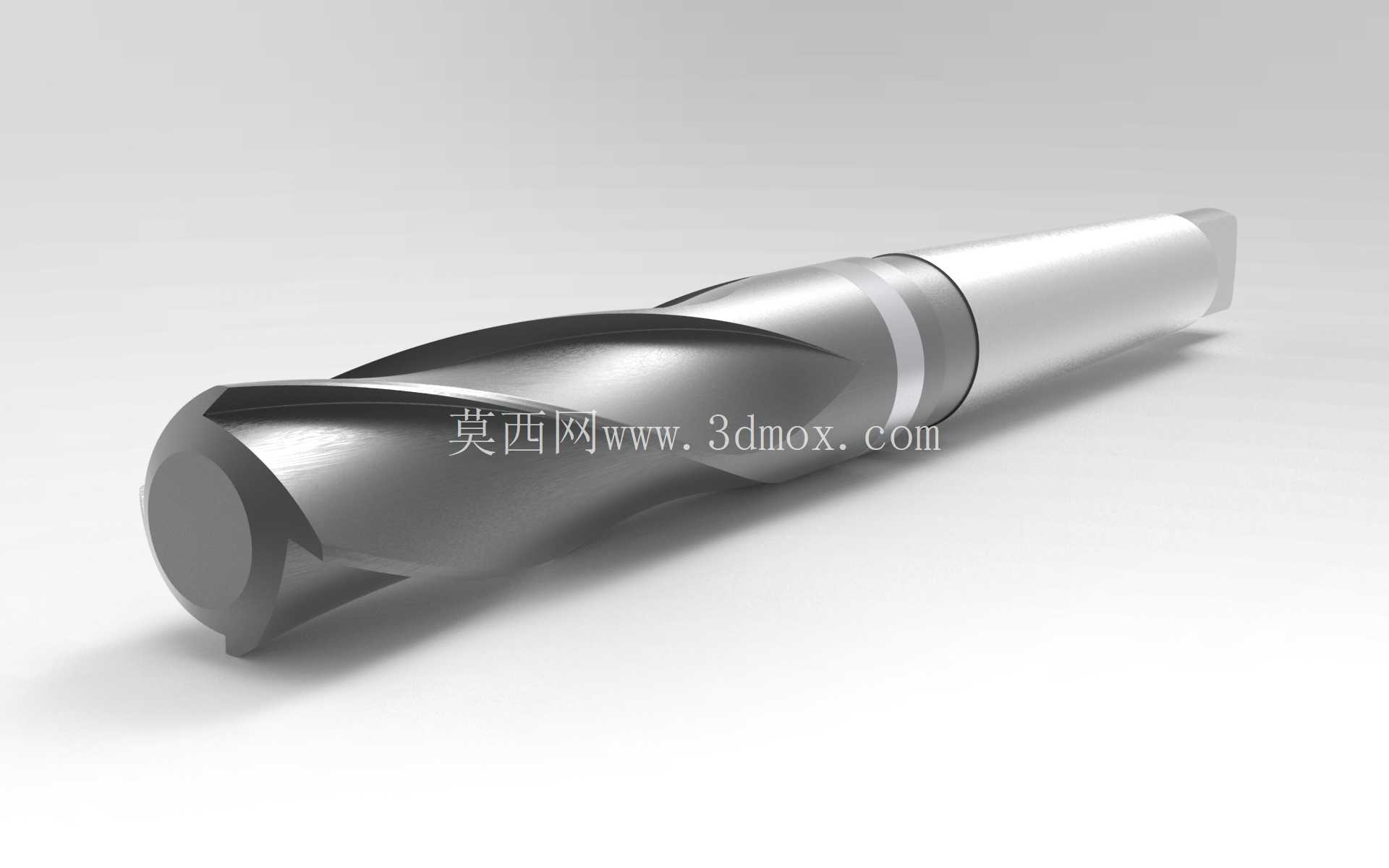

　　在机械加工的孔加工工序里，埋头孔加工是十分常见的工艺环节，不管是钢结构连接件的沉头螺钉安装位加工，还是液压阀块、模具模板的紧固件沉孔制备，都需要对应的专用刀具来完成成型加工，这款锥柄螺旋槽的埋头孔加工刀具，就是针对钢件、铸铁等常见金属材料的沉孔加工场景设计的。从实际加工场景来看，普通直槽埋头钻在加工深一点的沉孔时，很容易出现排屑不畅的问题，切屑堆积在孔内会刮伤已加工的沉孔端面，还会增大切削阻力导致刀具崩损，而这款刀具采用的螺旋槽结构，能够在钻削旋转过程中顺着螺旋升角将切屑持续导出孔外，尤其是在卧式机床加工侧面沉孔时，排屑优势更为明显，不需要频繁退刀排屑，能有效提升连续加工的效率。

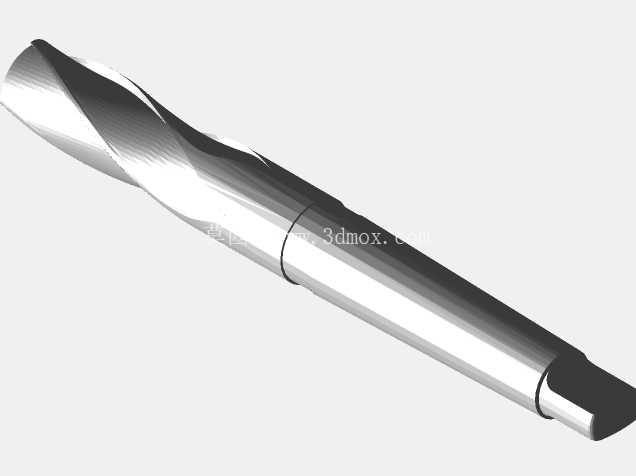

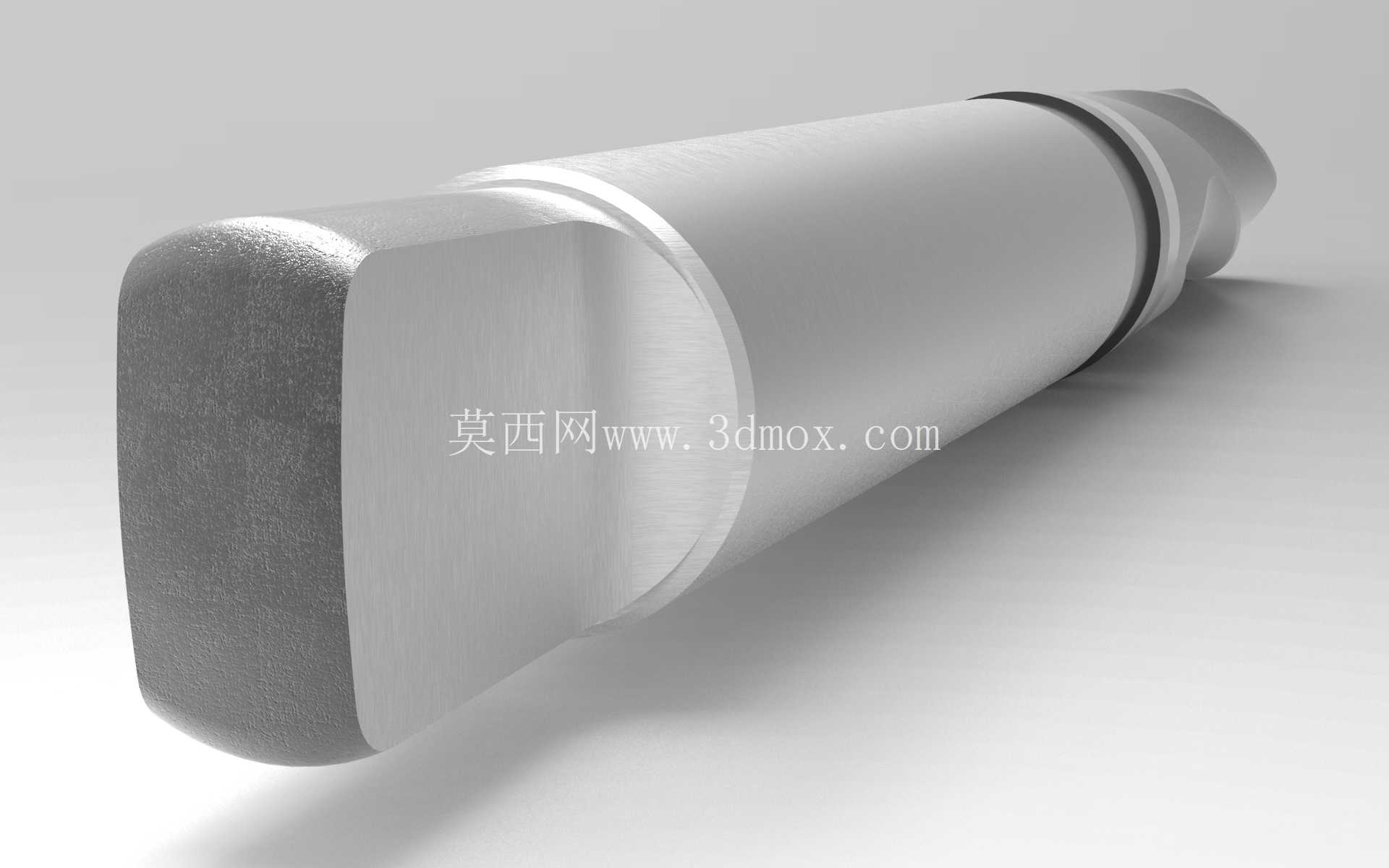

　　刀具的装夹端采用莫氏锥柄结构，这种结构是机床刀具装夹的经典结构，靠锥面的自锁摩擦力传递扭矩，装夹时的同轴度精度更高，相比直柄钻夹头装夹的方式，能承受更大的切削扭矩，在加工45号钢、合金结构钢等硬度较高的材料时，不会出现刀柄打滑的问题，适配常规的立式钻床、摇臂钻床以及加工中心的主轴锥孔，不需要额外的过渡套就能完成装夹，当然如果主轴锥号不匹配，也可以通过对应规格的莫氏变径套完成适配，安装时只需要将锥柄表面的油污、铁屑清理干净，对准主轴锥孔推入后用拉杆拉紧即可，装夹后的径向跳动可以控制在0.02mm以内，能保证沉孔加工的位置精度。

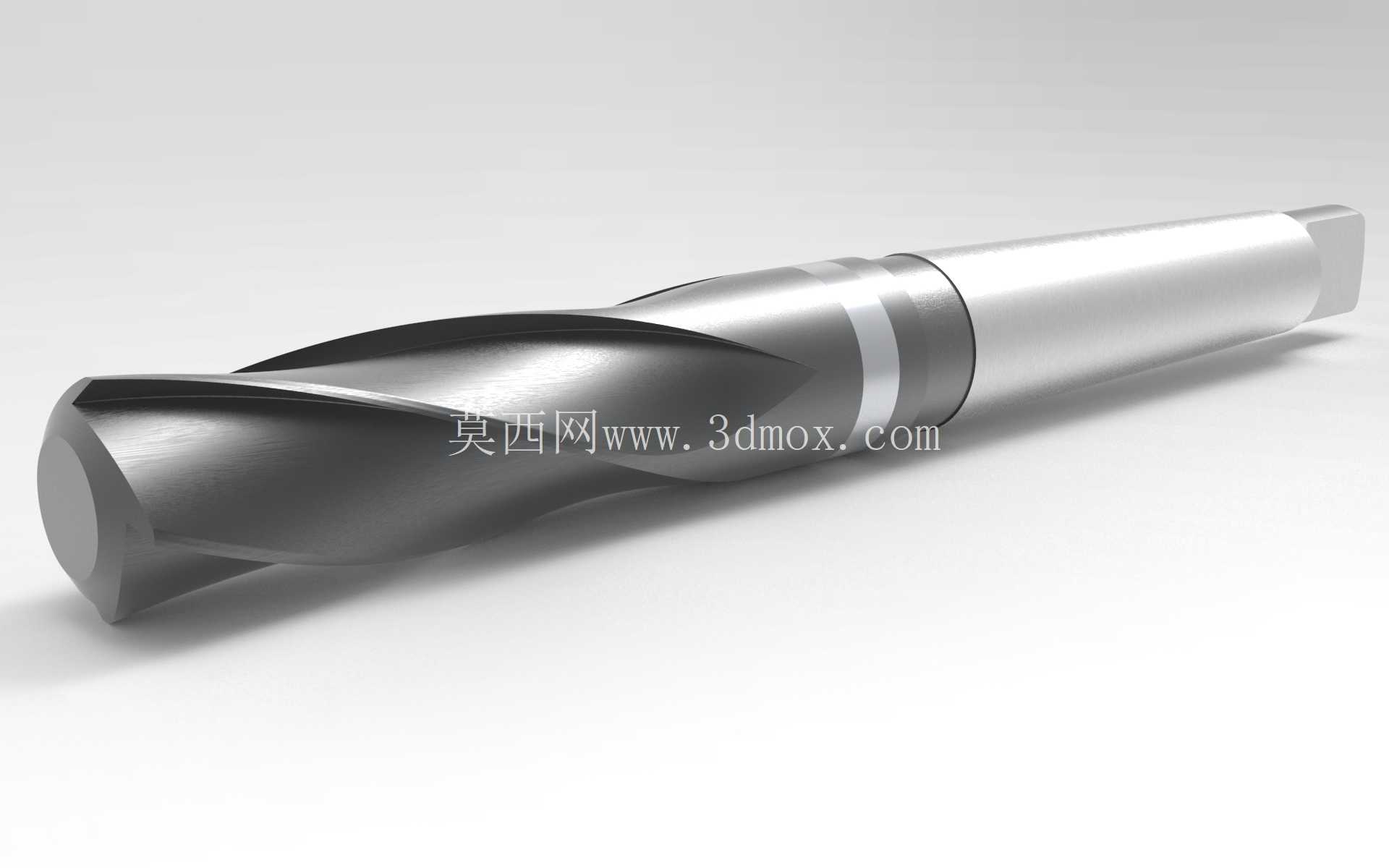

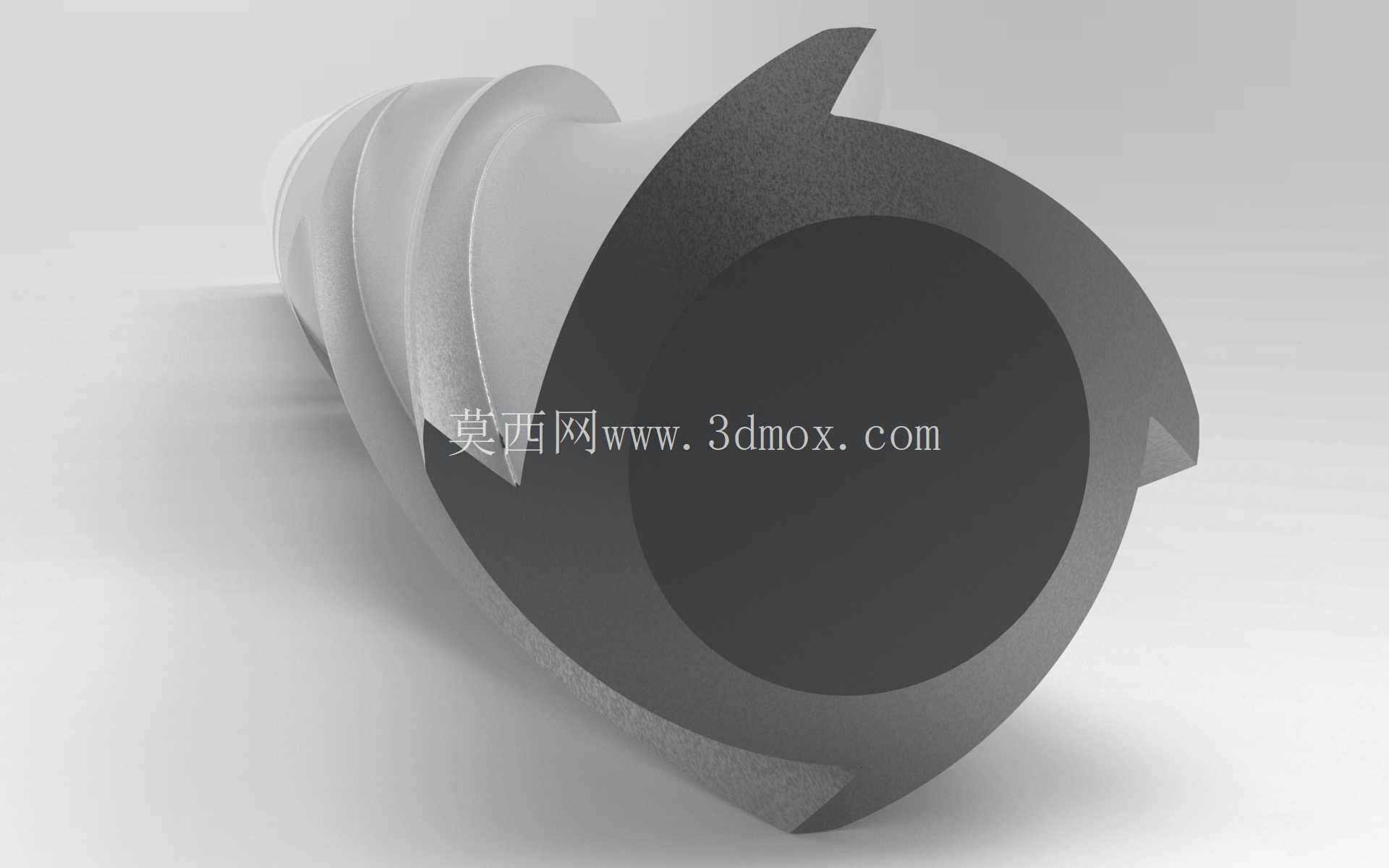

　　刀具的切削部分采用多阶梯成型设计，前端的导向部分可以先进入预先加工好的底孔内，起到定位导向的作用，避免加工时出现沉孔与底孔不同轴的问题，中间的成型切削刃可以一次完成埋头孔的锥面或者柱面加工，不需要二次走刀修型，加工出来的沉孔端面平整度、锥面角度精度都能满足紧固件安装的要求，沉孔深度可以通过机床上的行程限位来控制，不需要额外的限位工装就能保证批量加工的沉孔深度一致性。从设计思路上看，螺旋槽的升角经过针对性优化，既保证了排屑的顺畅性，又兼顾了切削刃的强度，不会因为槽型过深导致刀体刚性不足，在加工余量较大的沉孔时，也不会出现刀体振颤的问题，加工出来的沉孔表面粗糙度可以达到Ra3.2以下，能满足大部分装配场景的要求，不需要后续的人工修磨。

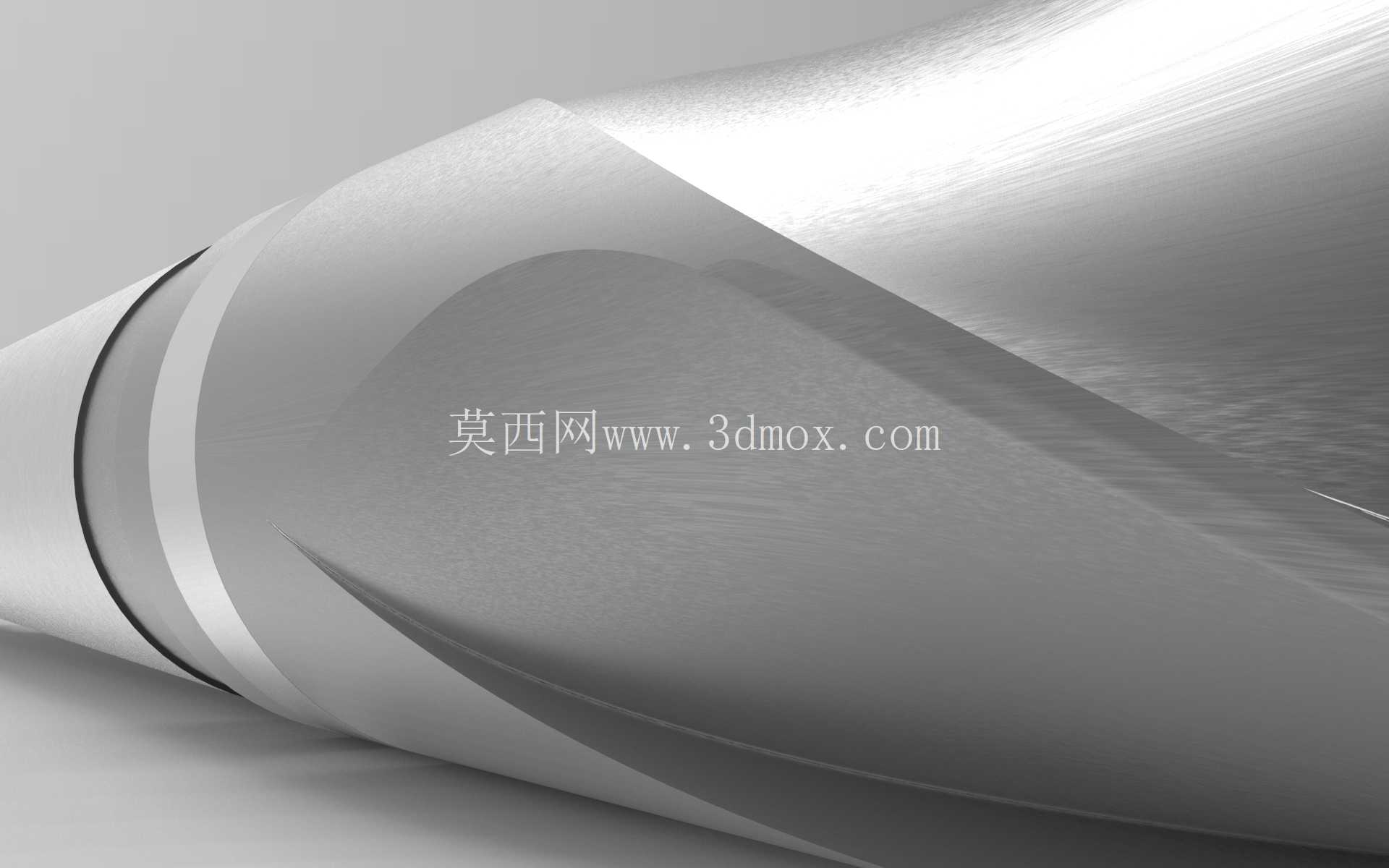

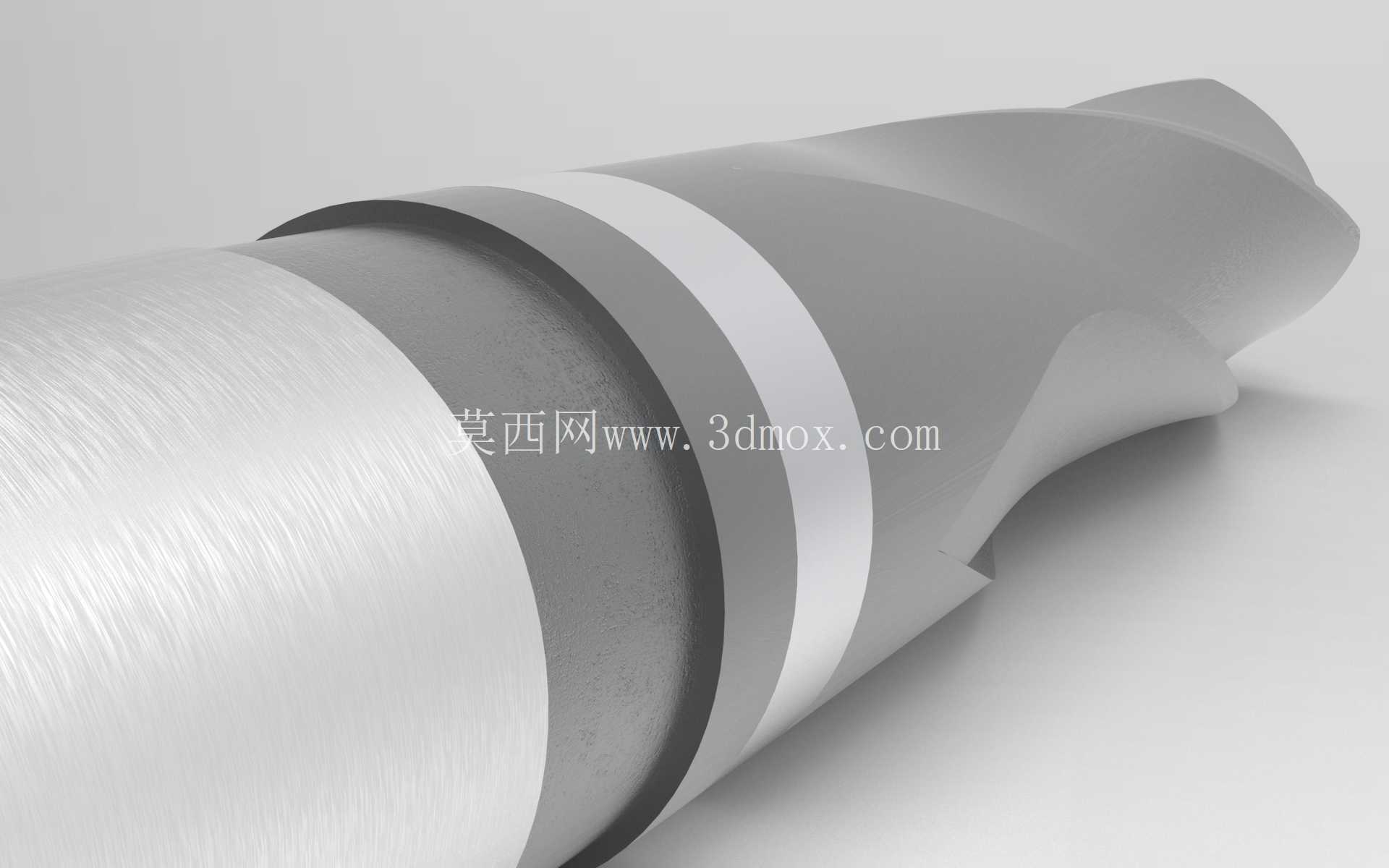

　　刀具的刃带部分做了窄刃带设计，既能在加工时起到导向修光的作用，又不会因为刃带过宽导致切削摩擦力增大，减少加工时的发热问题，延长刀具的连续加工时长。在实际使用过程中，针对不同的加工材料可以匹配对应的切削参数，加工普通碳钢时可以采用适中的切削速度搭配乳化液冷却，加工铸铁类材料时可以适当提高转速采用干式切削或者风冷，避免切屑粉末进入机床主轴缝隙。这款刀具的整体长度设计兼顾了常规加工的深度需求，既不会因为刀体过长导致刚性下降，也能满足常见厚度工件的沉孔加工需求，从安装边界来看，锥柄部分的长度符合标准莫氏锥柄的尺寸规范，装夹后不会和机床的主轴端面、夹具产生干涉，加工时刀具的旋转外径和沉孔的成型尺寸一致，不需要在数控编程时做额外的刀补计算，只要按照刀具的实际直径设置走刀参数即可。在模具制造、工程机械零部件加工、通用机械装配等领域，这类沉孔加工的需求占了孔加工工序的近三成，一款排屑顺畅、装夹稳定的成型埋头钻，能有效减少沉孔加工的不良率，避免因为沉孔不同轴、端面不平整导致的紧固件安装后凸起、连接强度不足的问题，尤其是在批量零部件加工场景下，刀具的稳定性直接影响整条生产线的加工效率，不需要频繁换刀、调整参数就能完成连续加工，是孔加工环节里实用性很强的切削刀具。
