一体式自带吸管创意饮水杯结构设计

这款一体式吸管杯的设计初衷，是解决日常使用一次性吸管带来的耗材浪费、普通外置吸管易丢失易污染的痛点，在结构上做了高度集成化处理，将吸管功能与杯身本体做了一体化融合，不需要额外搭配独立吸管即可完成饮用动作。从实际应用场景来看，该款杯型既可以作为3D打印爱好者的创意手作成品，用于日常桌面饮水使用，也可以作为文创类日用产品的原型结构，适配餐饮场景的特色饮品盛装需求，尤其适合冷饮、冰饮类产品的盛装，避免外置吸管戳伤、滑落的使用隐患。

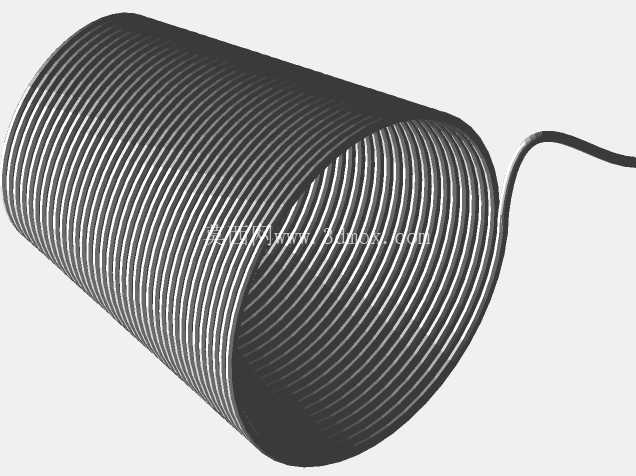

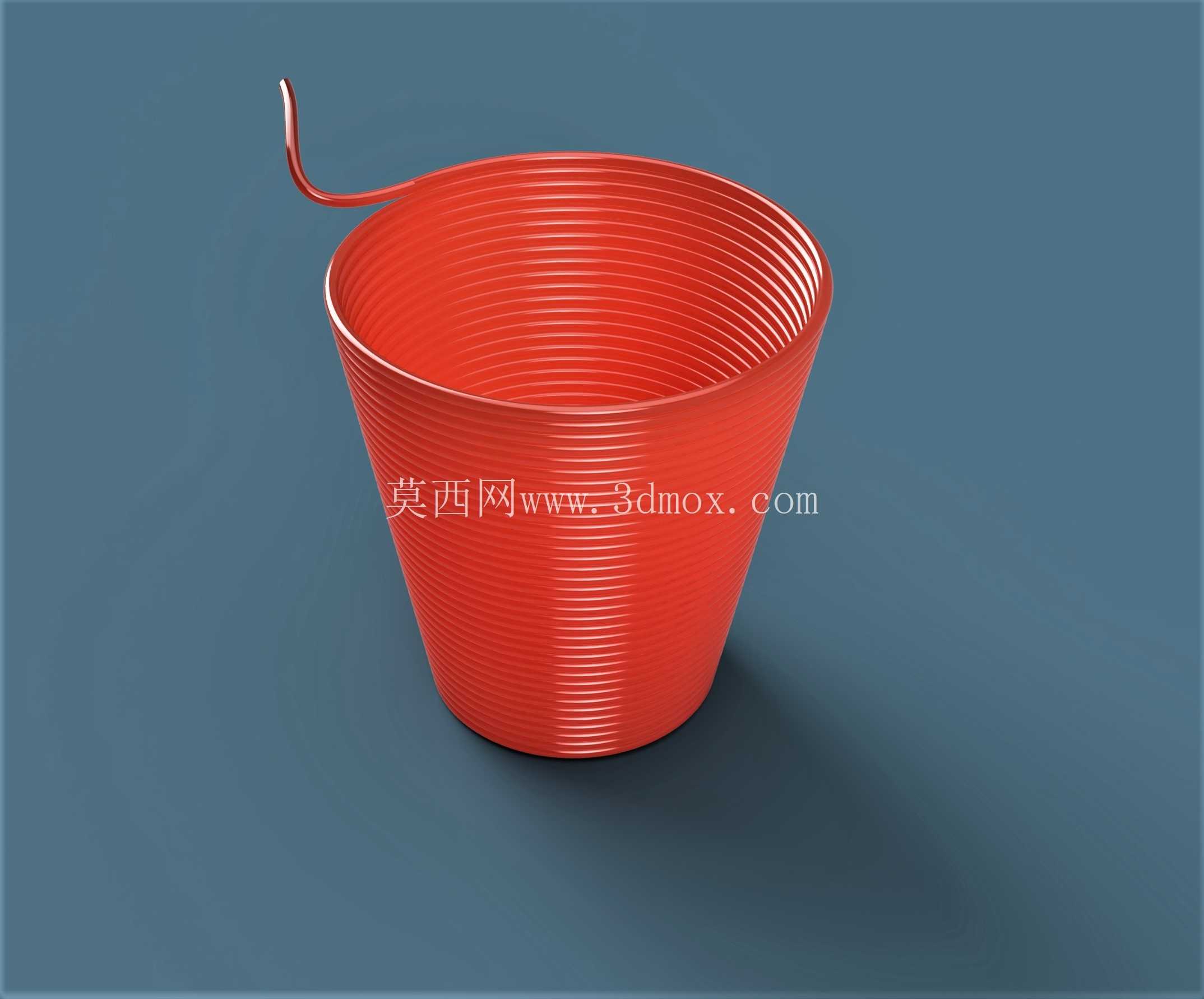

从功能特性层面拆解，杯身采用上宽下窄的锥台形结构，这种锥度设计一方面是适配3D打印的成型脱模需求，减少打印过程中的支撑耗材用量，打印完成后不需要做过多的支撑拆除打磨工作，降低后处理成本；另一方面锥台结构的堆叠稳定性更好，放置在桌面时重心靠下，不容易被意外碰倒，即使受到侧向的轻微推力，也能依靠下窄上宽的结构快速回稳，减少液体倾洒的概率。杯身外壁做了等距的环形凸棱纹理，这些纹理并非单纯的装饰作用，环形凸棱可以提升杯壁的结构刚度，在相同壁厚的前提下，带环形加强筋的结构比光滑壁面的抗变形能力提升40%以上，手持的时候也能增加摩擦力，避免杯身沾水后打滑脱手。

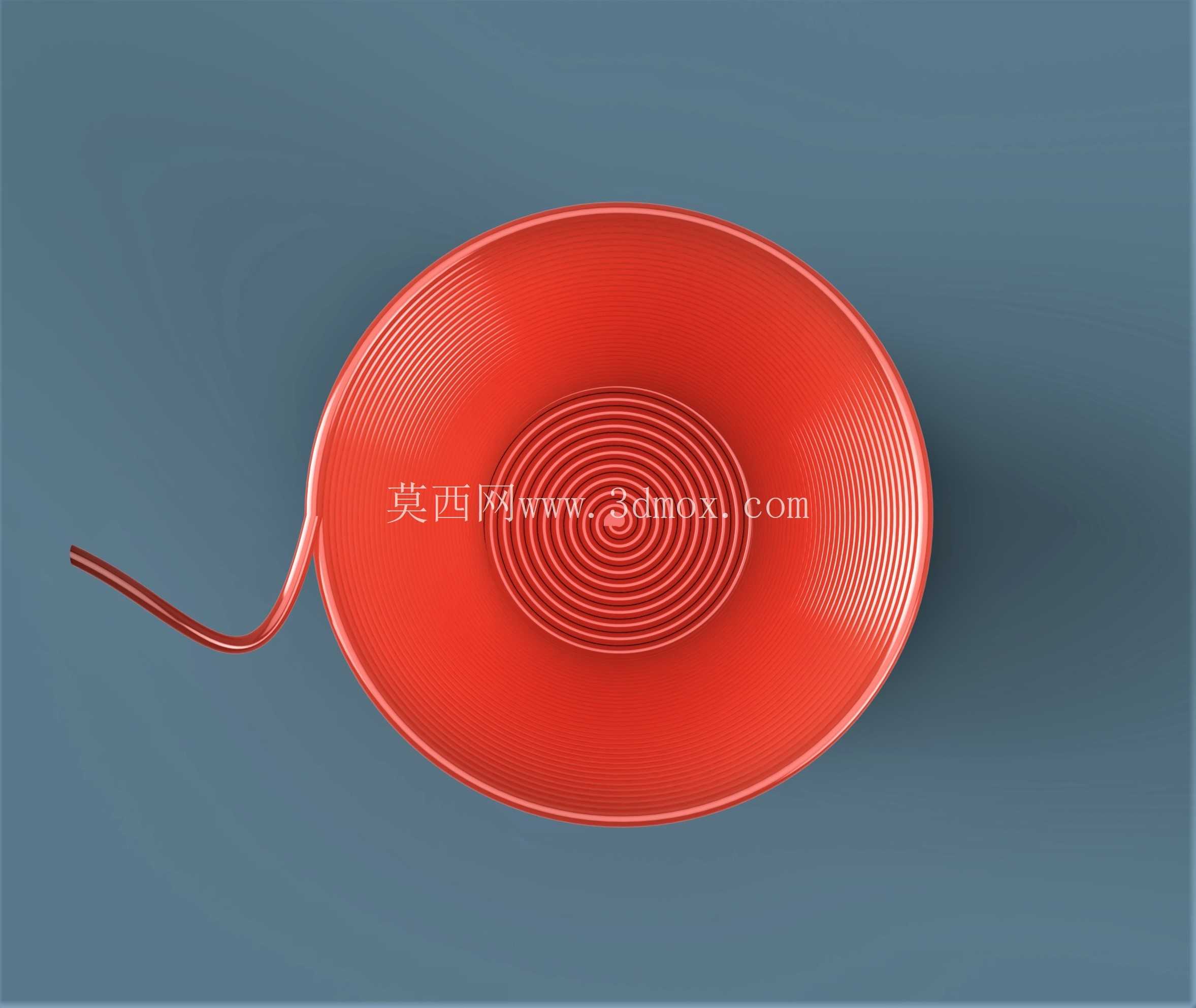

一体化的吸管结构从杯口边缘一体延伸而出，吸管下端直接连通杯身内部靠近底壁的位置，不需要额外装配，不存在接缝漏液的问题，吸管的弯曲弧度经过反复调整，既符合人体工学的饮用角度，不需要过度仰头就能喝到杯底的液体，同时弯曲段的曲率半径控制在合理范围，不会出现3D打印过程中悬空角度过大导致的层间粘接不牢、成型缺陷问题，打印时不需要在吸管内部添加支撑，保证吸管内壁的光滑度，减少液体残留，降低清洗难度。

从尺寸边界来看，该杯型的整体高度控制在100mm左右，杯口最大直径约90mm，杯底直径约60mm，整体容量在350ml左右，属于常规手持饮水杯的容量区间，适配常规的车载杯架尺寸，也可以放在桌面的杯垫上使用，不会占用过多的桌面空间。吸管的内径控制在6mm，既可以顺畅吸食普通的饮用水、果汁类饮品，也不会因为管径过大导致饮用时流量过大呛到，管壁厚度和杯身壁厚保持一致，均为2mm，这个壁厚在PLA、PETG等常规3D打印耗材的成型条件下，既能保证足够的结构强度，正常手持捏压不会出现开裂变形，也不会因为壁厚过大导致打印时间过长、耗材用量过多。

设计过程中重点考虑了3D打印的成型工艺适配性，整个模型没有倒扣结构，所有面的拔模角度都控制在15度以上，打印时可以直接竖直放置，不需要添加额外的内部支撑，仅在吸管最外端的小范围悬空位置做了自支撑的角度优化，普通FDM3D打印机不需要做特殊参数调整就可以直接打印成型。杯底做了0.5mm的平底加厚处理，保证放置时的平整度，不会因为打印底层的轻微翘曲导致杯身放置不稳，杯口边缘做了圆角过渡处理，饮用时接触嘴唇的位置没有尖锐棱角，提升使用的舒适度。

从结构合理性角度验证，一体成型的吸管和杯身连接位置做了圆弧过渡加强，避免应力集中，长期使用不会出现连接位置断裂的问题，杯身内部的转角位置都做了R3以上的圆角处理，不存在清洁死角，日常使用后用普通毛刷就可以轻松清洗内部，不会残留液体污渍产生异味。和传统的分体式吸管杯相比，这款结构减少了单独的吸管配件，不需要额外清洗独立吸管，也不会出现吸管丢失后杯子无法正常使用的问题，整体结构简洁，没有多余的装配零件，使用和维护都更加便捷。
