创意螺旋纹理一体式吸管水杯结构设计

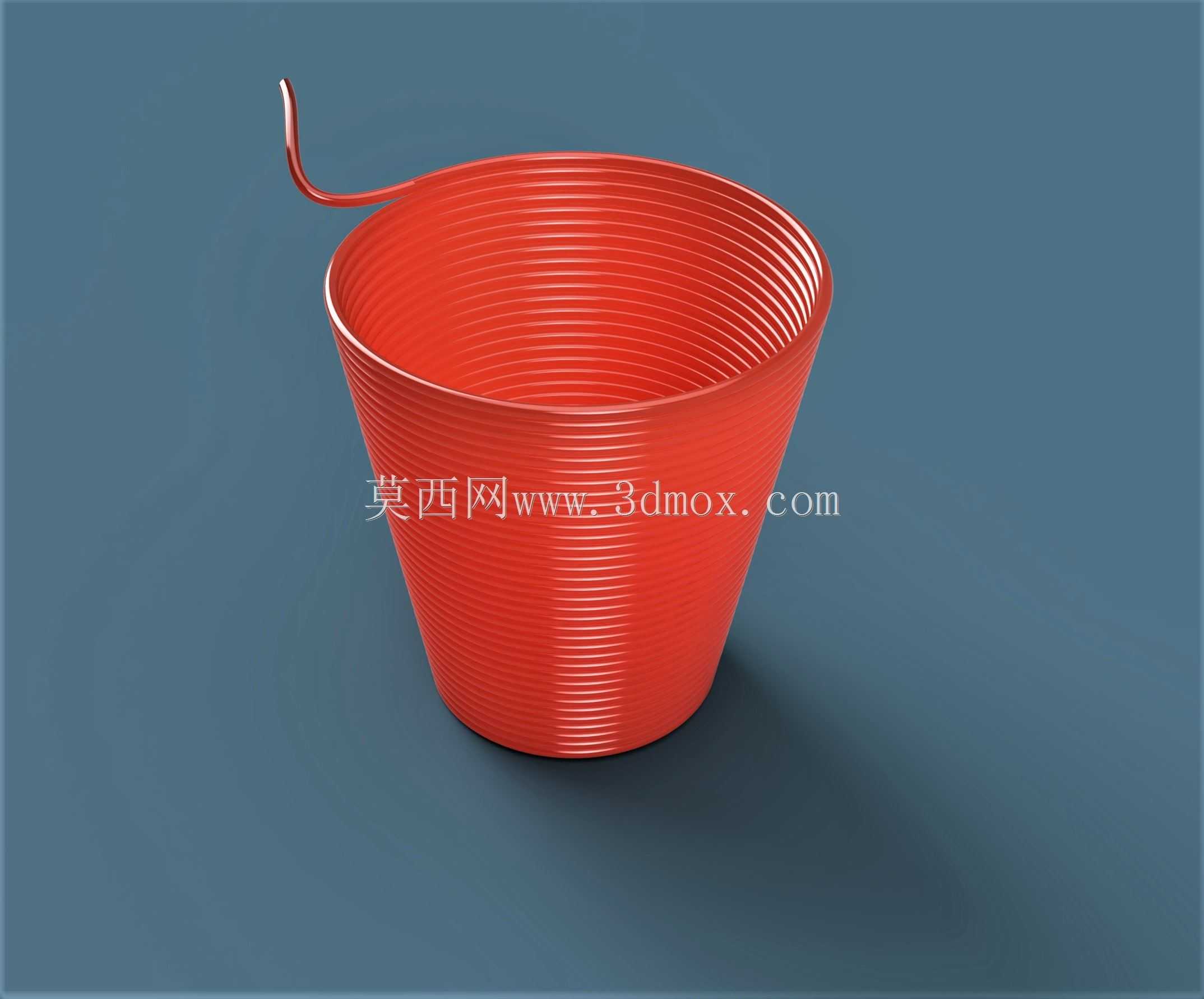

　　这款一体式吸管水杯的设计，最初是面向3D打印快速成型场景开发的创意日常容器，在桌面级FDM3D打印场景下，无需额外支撑结构即可一次打印成型，适配PLA、PETG等常用家用3D打印耗材，打印过程中无需拆分零件、无需后续装配粘接，大幅降低普通用户自制日常容器的操作门槛。从实际使用场景来看，这款杯子既可以作为桌面装饰摆件，也可作为儿童创意饮水容器，或是文创场景下的定制化伴手礼载体，整体采用上宽下窄的锥台形腔体结构，这种结构一方面适配3D打印的逐层堆叠工艺，打印过程中每层截面均匀收缩，不会出现大角度悬挑导致的层间粘接不良问题，另一方面锥台造型也符合人手握持的人体工学弧度，单手握持时手指可自然贴合杯身外壁，无需额外设计防滑凹槽，

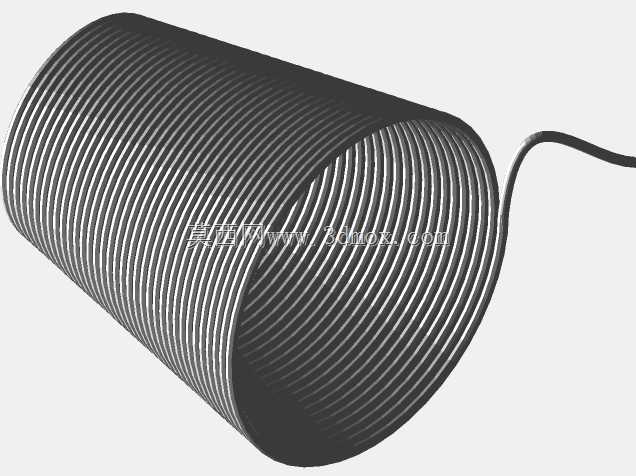

　　外壁自带的连续螺旋环状凸起纹理，刚好可以增加握持时的摩擦力，即便杯壁沾有水渍也不易打滑。杯身自带的吸管结构与杯体为一体化设计，从杯口边缘向上延伸出弯曲的吸管段，吸管内腔与杯体内部腔体直接连通，无需额外安装独立吸管，避免了传统分体吸管容易丢失、清洁死角多的问题，吸管的弯曲弧度经过反复调整，既保证饮水时的水流顺畅度，也不会因为弯折角度过大导致耗材打印时出现塌陷。在尺寸边界设计上，杯体总高度控制在100mm左右，杯口最大外径约90mm，杯底外径约60mm，整体容量约300ml，刚好适配常规桌面放置空间，不会占用过多办公桌或儿童书桌的台面面积，杯底设计有1.5mm厚度的平整环形接触面，放置在光滑桌面时具备足够的稳定性，

　　正常触碰不会出现侧翻倾倒的问题。壁厚设计上，杯身整体采用2mm均匀壁厚，既保证3D打印后的结构强度，日常手持捏压不会出现明显形变，也不会因为壁厚过大导致耗材用量过多、打印时间过长，按照常规0.2mm层厚、20%填充密度的打印参数计算，整体打印时长约3小时，耗材用量约60g，普通家用3D打印机用户无需调整特殊参数即可顺利完成制作。从结构设计思路来看，这款杯子摒弃了传统水杯的分体式组装逻辑，所有功能结构全部整合在单一整体模型上，杯身的螺旋纹理除了防滑作用外，还可以在打印过程中起到加强筋的作用，提升杯壁的径向抗形变能力，相比光滑外壁的同壁厚锥台杯，抗挤压强度可提升40%左右，日常使用中即便轻微磕碰也不容易出现开裂。

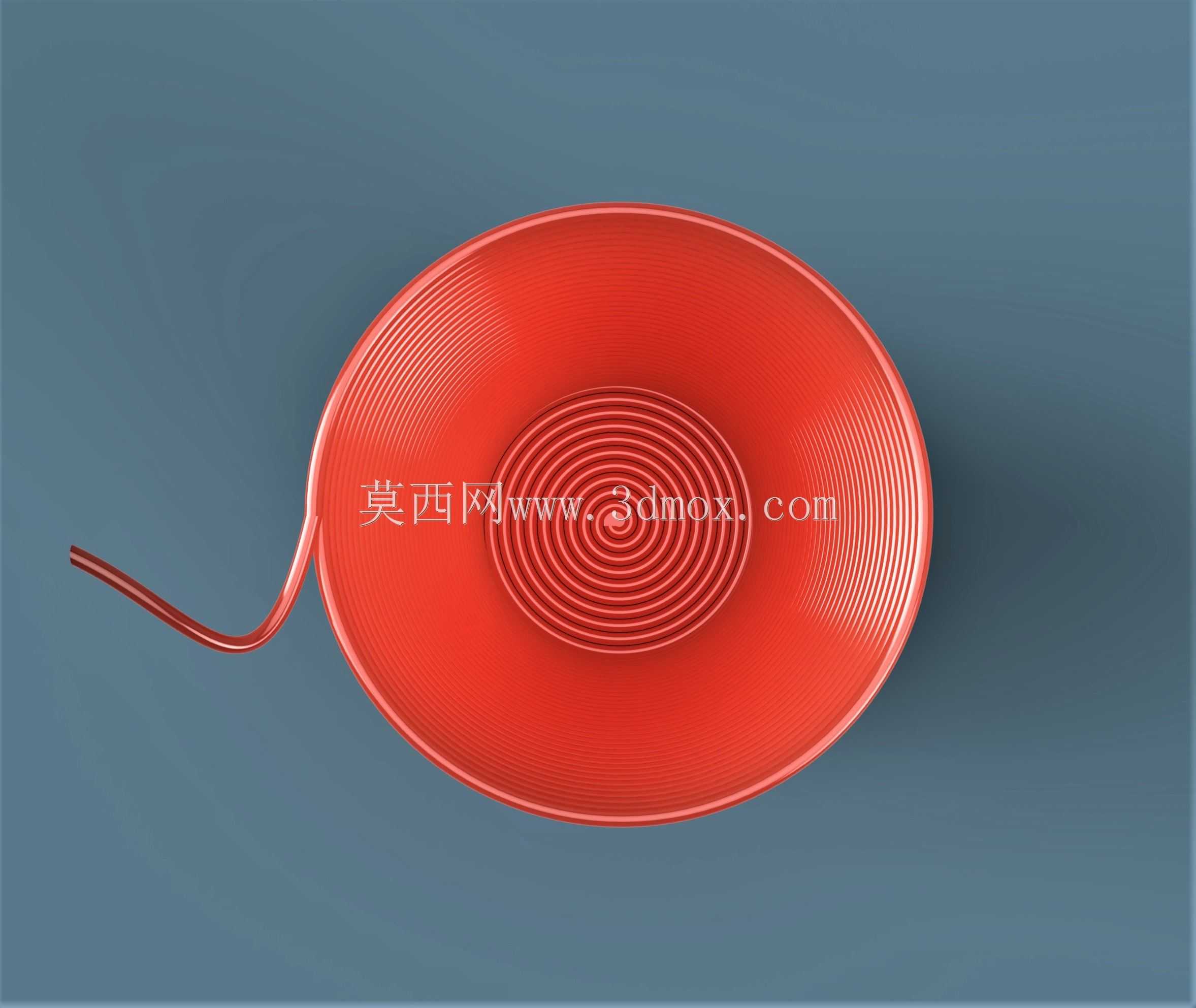

　　吸管段的内径设计为6mm，刚好满足正常饮水的流量需求，不会因为管径过小导致吸水费力，也不会因为管径过大导致饮水时水流过急呛到，吸管与杯口连接的位置做了R3的圆角过渡，避免打印时出现应力集中，长期使用也不会在连接位置出现断裂。杯体内腔底部做了R5的圆弧过渡，没有直角死角，日常清洁时可以用普通杯刷直接刷洗到底，不会残留污渍，相比直角底的杯子清洁难度大幅降低。在3D打印适配性上，整个模型所有悬挑结构的角度都控制在45度以内，打印时无需添加任何支撑结构，既节省了支撑耗材，也避免了拆除支撑后在杯身或吸管表面留下的支撑痕迹，保证打印完成后外壁纹理的完整顺滑，不需要额外的打磨抛光处理即可直接使用。如果是用于食品接触场景，用户可以选用食品级PETG耗材进行打印，打印完成后经过简单的酒精消毒即可使用，模型的所有流道位置都没有狭窄缝隙，不会残留打印耗材的碎屑，使用安全性有足够保障。从文创定制角度来看，杯身的螺旋纹理可以根据需求调整螺距、凸起高度，或是在螺旋纹理间隙添加定制化的文字、图案浮雕，不需要改动整体结构即可实现个性化定制，适配不同的活动纪念、品牌定制需求，相比传统开模制作的定制水杯，3D打印制作的这款杯子无需开模成本，小批量定制的周期和成本都有明显优势。
