标致1.3Rally赛车节气门适配连接座

　　在民用拉力赛车的进气系统改装作业中，节气门与进气歧管的适配衔接一直是动力升级环节的核心痛点，尤其是标致1.3 Rally这类经典小排量拉力车型，原厂节气门与改装进气组件的安装位往往存在孔位偏差、密封面不匹配的问题，这款适配座正是针对这类场景开发的衔接部件。从实际装车的功能逻辑来看，该部件承担着气流过渡、安装定位、端面密封三重核心作用，一端对接节气门本体的安装法兰，另一端衔接进气歧管或者改装冬菇头的连接端面，避免不同规格部件硬连接带来的漏气、错位问题，保证进气通路的气密性，减少进气紊流对空燃比控制的干扰。

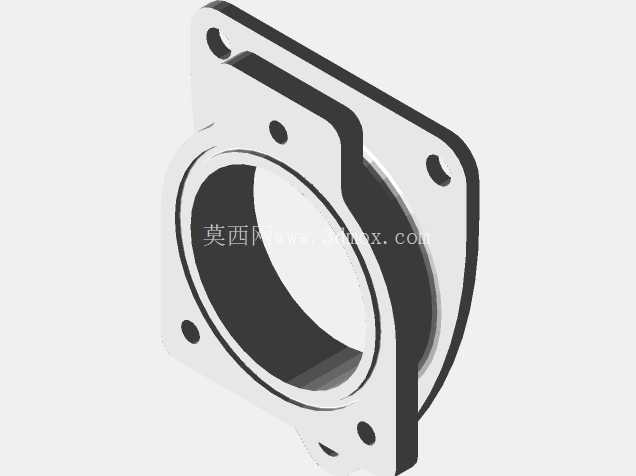

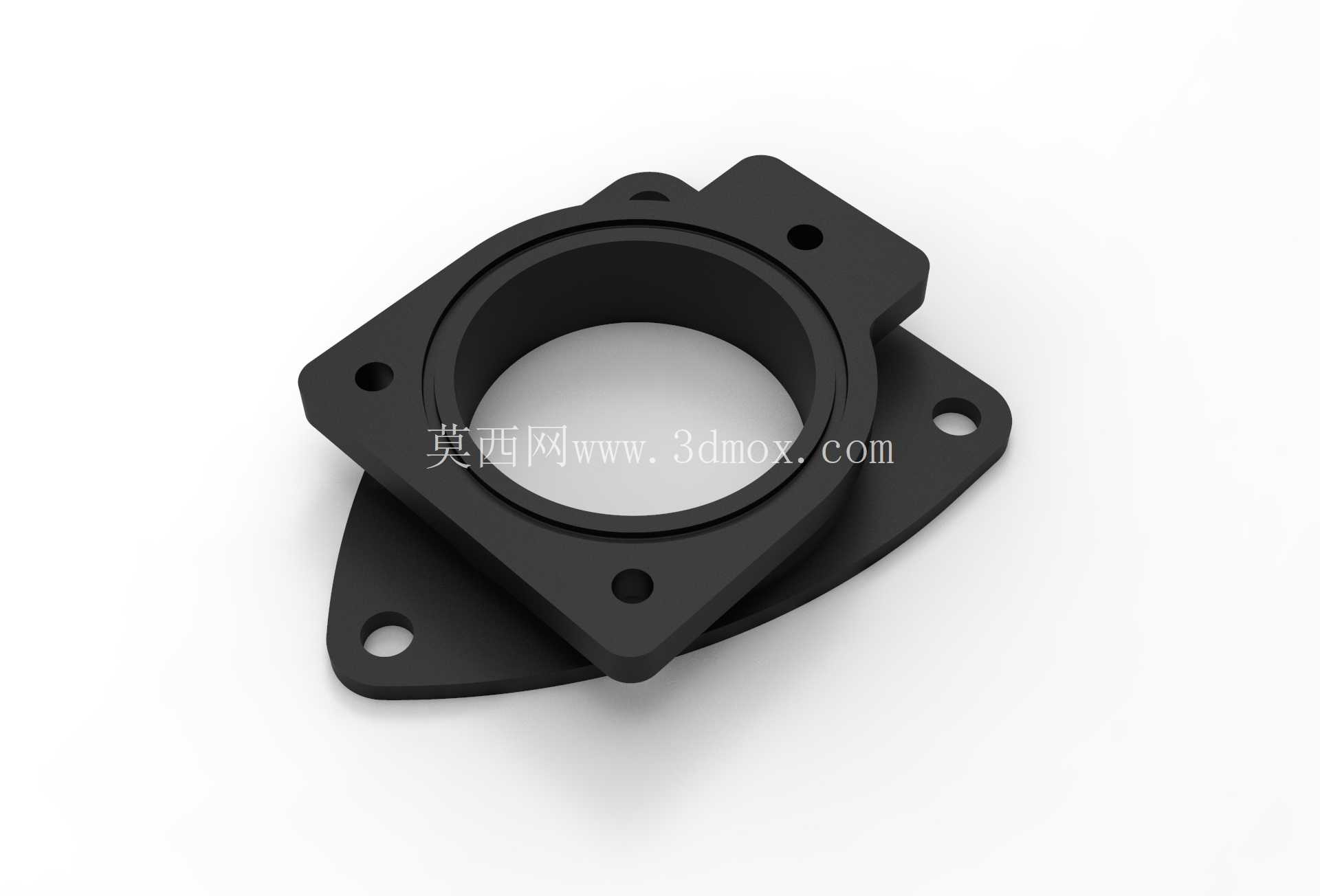

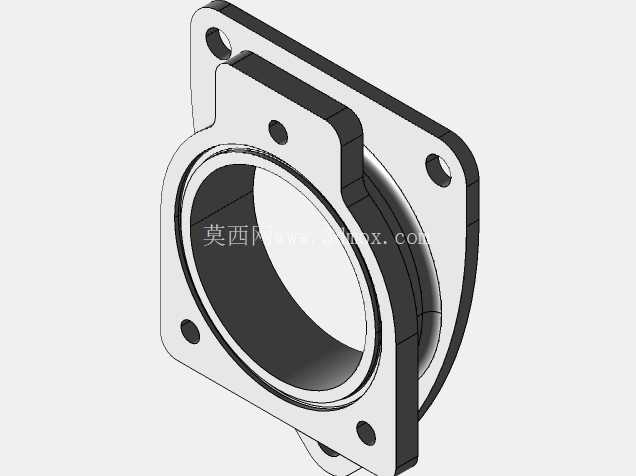

　　设计过程中所有安装孔位、中心通径的尺寸均从原厂节气门实体上逆向测绘得到，没有沿用通用适配座的模糊公差，保证装车时无需额外扩孔、打磨，直接对位即可完成安装。结构上采用了双层法兰叠加的异形轮廓，没有采用规则圆形或者方形的法兰造型，而是顺着节气门本体的安装凸台轮廓做了随形设计，在保证安装强度的前提下尽可能压缩了部件的整体厚度，避免适配座突出过多占用发动机舱内的有限空间，对于拉力赛车这类发动机舱布局紧凑、改装部件堆叠较多的场景，更小的安装边界意味着更高的布置灵活性，不会和周边的管线、冷却部件产生干涉。密封结构的设计上，在适配座的两端密封面各加工了一道环形凹槽，用来嵌入标准规格的O型密封圈，凹槽内径设置为62mm，槽深匹配线径2mm的O圈，安装后密封圈被压缩至合适的变形量，既可以保证端面密封的可靠性，避免高负压工况下出现漏气问题，又不会因为压缩量过大导致密封圈被挤压溢出密封面，相比传统的平面打胶密封，这种O圈密封的结构拆装更方便，重复拆装也不会出现密封失效的问题，适配赛车频繁调校、拆解进气系统的使用需求。

　　安装固定孔的布局完全匹配原厂节气门的螺栓点位，每个孔位周边都做了局部加厚处理，避免螺栓锁紧时部件出现应力变形，法兰边缘的过渡位置全部做了圆角处理，没有尖锐的棱角，既可以减少安装过程中划伤操作人员的风险，也能避免应力集中导致的部件开裂，适配赛车行驶过程中持续的振动工况。中心气流通道做了顺滑的倒角过渡，没有台阶或者锐角结构，气流通过时不会产生额外的风阻和紊流，保证进气顺畅度，不会因为加装适配座影响发动机的进气效率。从安装边界来看，该部件整体外轮廓完全包覆在节气门的安装投影范围内，向外延伸的最大尺寸不超过原厂法兰的凸台边界，装车后不会改变原有进气系统的整体布置位置，周边的节气门拉线、传感器线束都可以沿用原厂走位，不需要额外调整固定位置。

　　在实际改装作业中，这类适配座往往是小排量赛车动力升级的必备衔接部件，很多改装进气组件的法兰规格和原厂节气门不匹配，如果采用硬连接或者自制转接垫片，很容易出现密封不严、孔位不对中的问题，甚至长期振动后出现垫片碎裂、漏气的故障，直接影响发动机的动力输出稳定性，而这款经过实车测绘的适配座，从结构设计上就规避了这些常见问题，安装时只需要在两端凹槽内放入对应规格的O型圈，对位锁紧固定螺栓即可完成装配，不需要额外的加工修整，能够大幅缩短改装作业的时间，同时保证长期使用的可靠性。
