车载绞盘用12V高电流电源开关结构

车载绞盘作为越野车辆、特种作业车辆的核心自救与辅助牵引设备，其供电回路的通断控制直接关系到设备使用可靠性与整车电气安全，本次涉及的12V高电流电源键，正是针对绞盘这类短时大电流负载设计的手动控制部件。不同于常规车载低压开关，这类电源键需要承载绞盘工作时的峰值电流，常规乘用车辆的灯光、中控类开关触点载流能力普遍在10A以内，而绞盘满载牵引时的工作电流往往突破百安，即便控制回路不直接走主回路大电流，也需要保证控制触点的接触稳定性，避免虚接引发的触点烧蚀、控制失效问题。

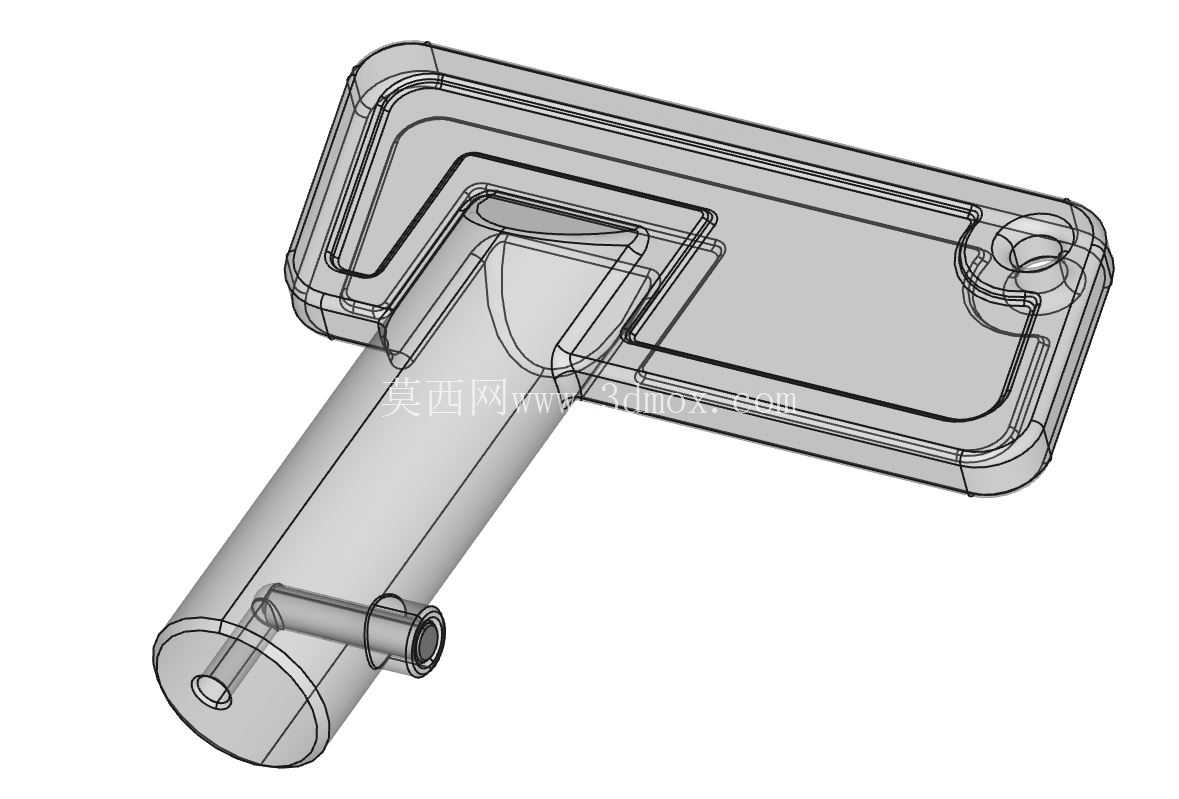

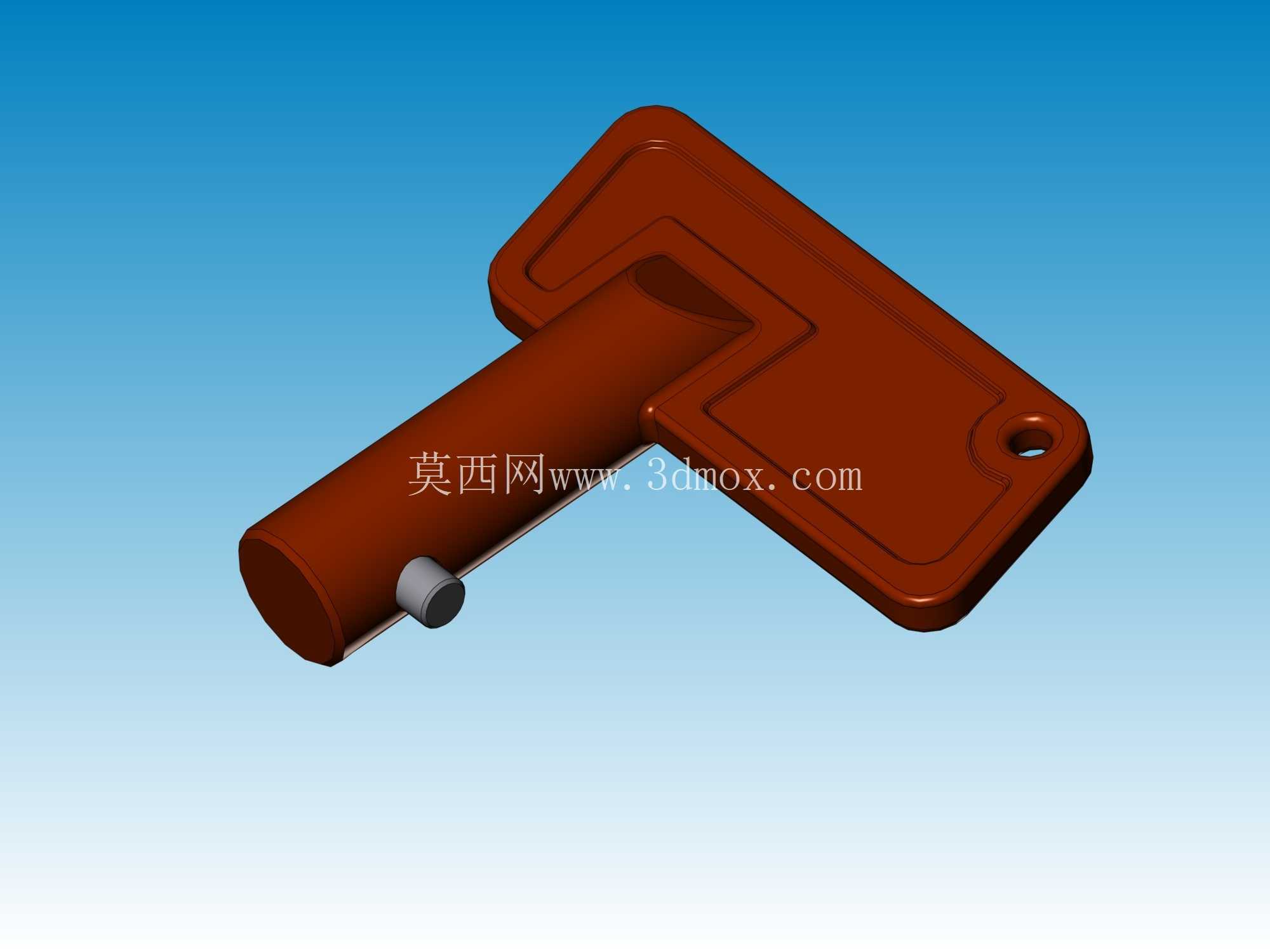

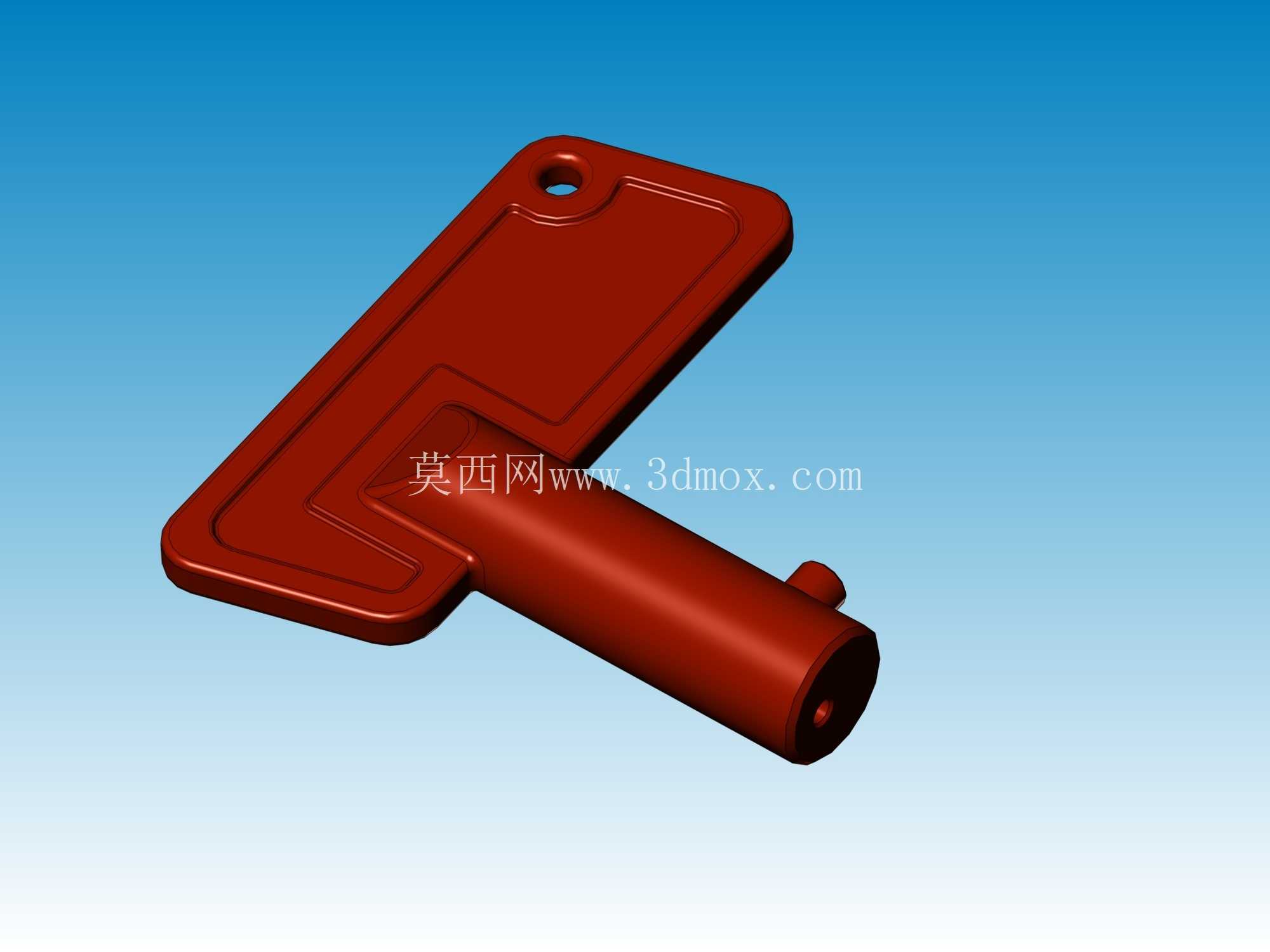

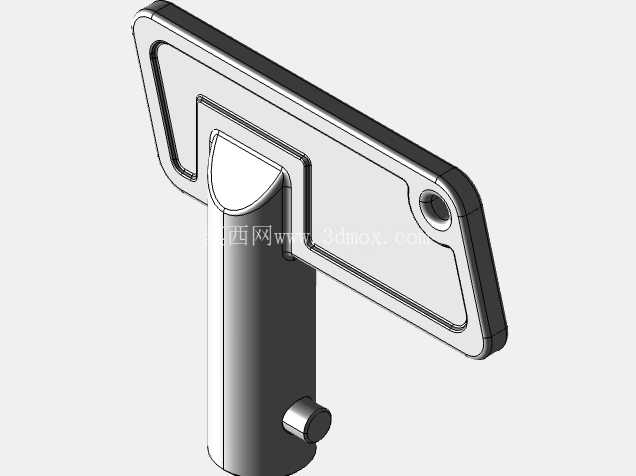

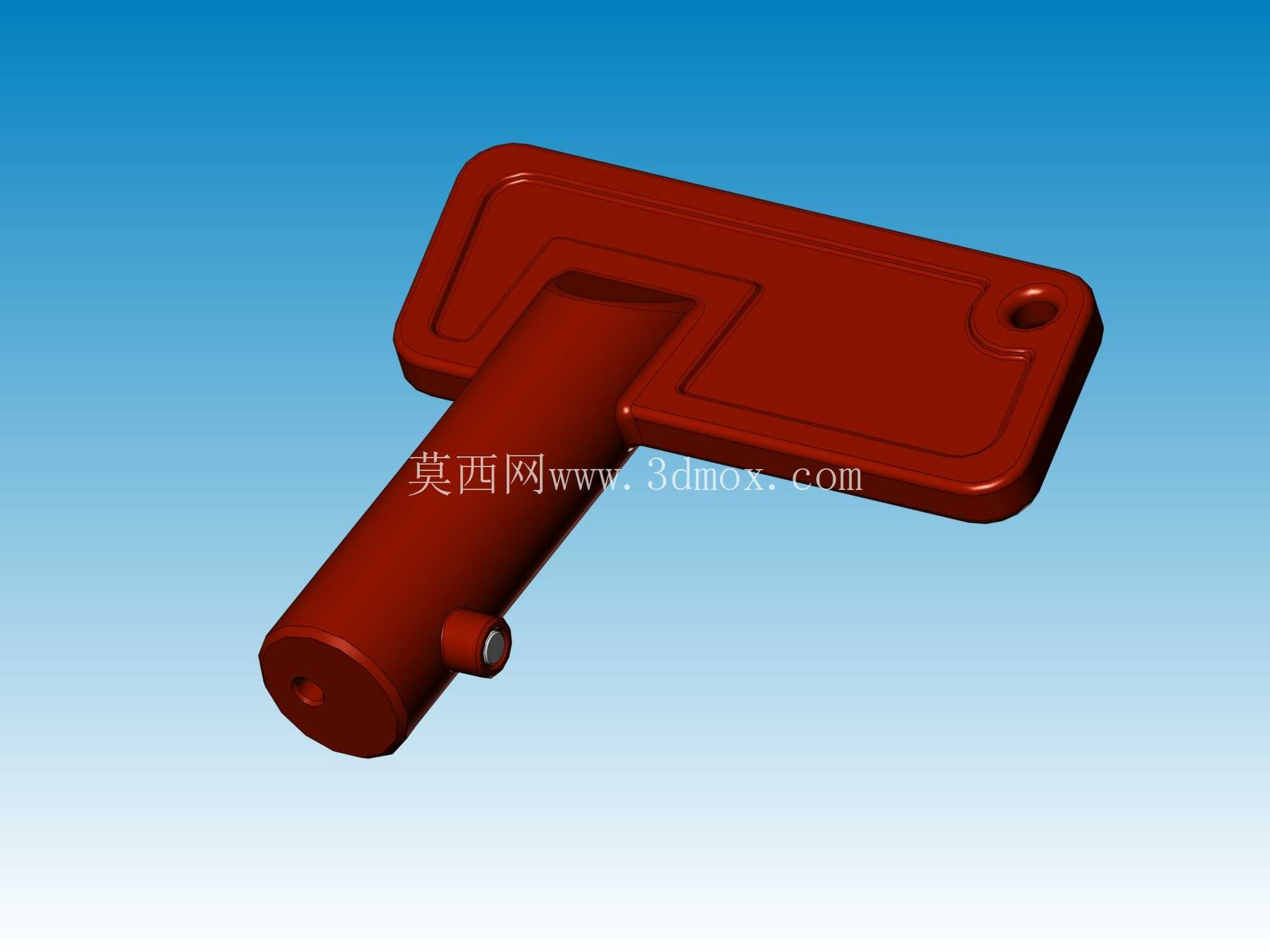

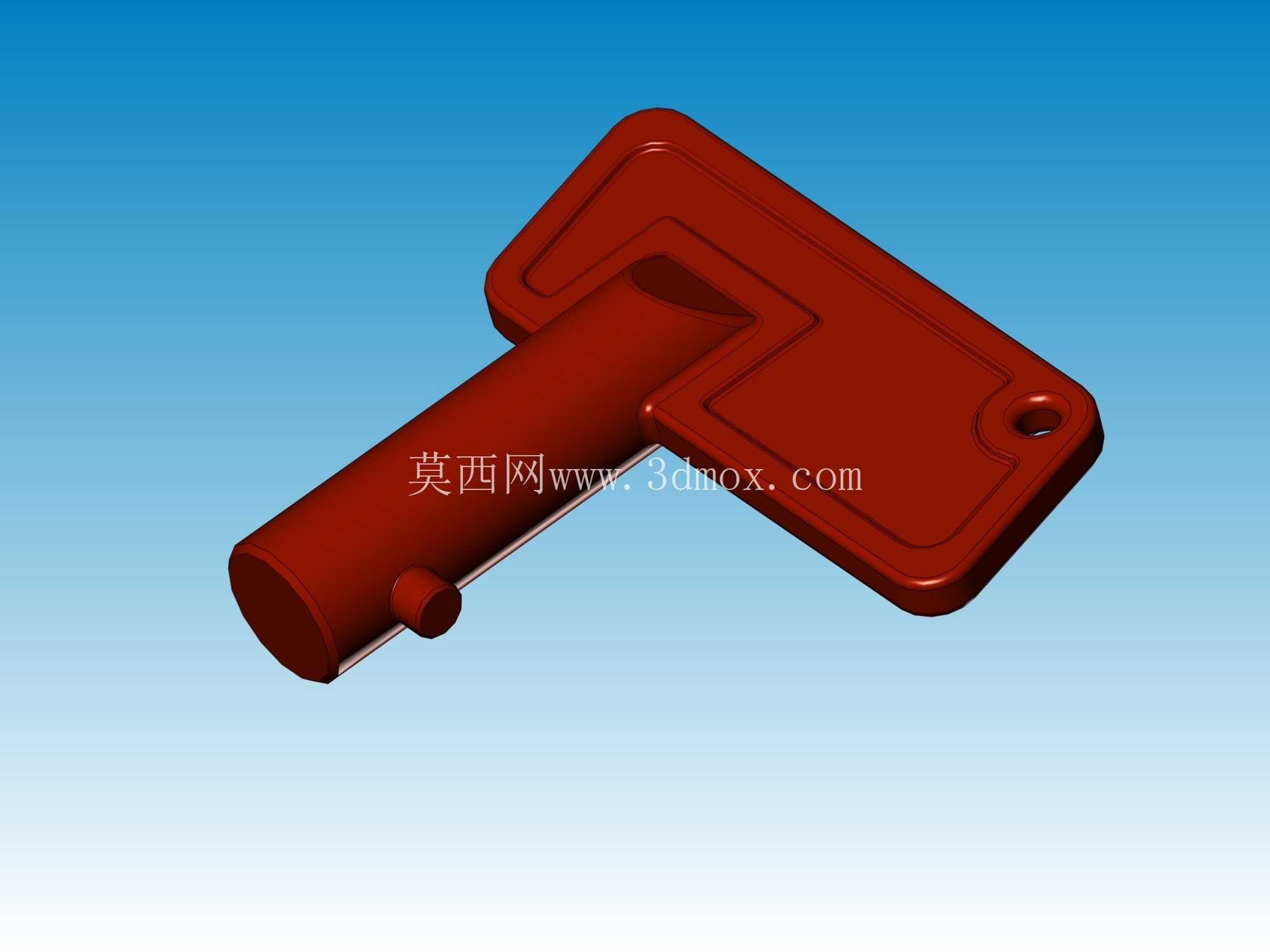

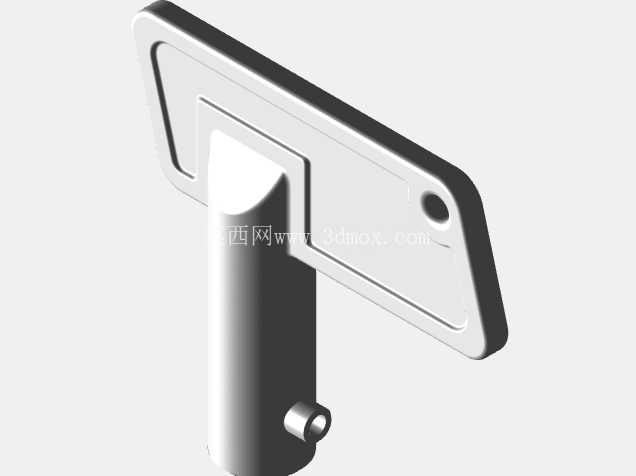

从结构设计来看，该部件采用一体化T型握持结构，手柄区域做了圆弧过渡处理，没有尖锐棱角，戴劳保手套操作时也能顺利施力，不会出现硌手、打滑的问题。手柄末端延伸出的平板区域做了安装挂孔设计，既可以在非使用状态下通过挂孔将开关固定在车辆就近的安装点，避免随车颠簸出现晃动磕碰，也能作为操作时的受力支撑点，单手握持时拇指可以搭在平板区域，提升按压、插拔操作的稳定性。接触引脚部分设计了两种规格可选，分别适配直径4mm与2.2mm的接线端子，引脚有效接触长度统一为10mm，这个长度设计是经过实际装车验证的：过短的引脚会导致插接深度不足，车辆行驶振动时容易出现松脱，过长的引脚则会增加整体安装深度，占用不必要的车内布置空间，同时在插拔操作时容易碰到周边其他电气部件引发短路风险。

在实际应用场景中，这类电源键除了配套车载绞盘使用，也可适配其他12V车载平台的大电流辅助设备，比如车载外置射灯组、车载电动千斤顶、便携式车载充电机等需要手动通断主供电的设备。设计时充分考虑了车载使用的复杂环境，外壳结构做了加强筋处理，平板区域与手柄衔接的位置做了圆角加厚，避免频繁操作后出现应力断裂；接触引脚采用偏心定位设计，插接时只有对应方向才能插入，杜绝反接引发的电气故障。安装边界上，该部件不需要额外的大型安装基座，既可以通过挂孔配合扎带、螺丝固定在车辆保险杠内侧、绞盘控制盒旁的空余位置，也可以直接作为手持插拔式开关使用，整体外形没有突出的卡扣或易碎结构，即便在户外泥泞、多尘的环境下使用，也不会因为泥沙进入结构缝隙导致操作卡滞。

从功能特性上看，该电源键的操作行程设计适中，插拔时的阻尼感经过调校，既不会因为阻尼过小导致车辆振动时自行松脱，也不会因为阻尼过大导致紧急情况下操作费力。手柄部分的圆柱直径适配成年人手掌握持尺寸，冬季戴厚手套操作时也能单手握持完成插拔动作，不需要双手配合操作，这对于户外救援场景来说尤为重要——很多时候绞盘操作需要操作人员一边观察牵引负载状态，一边完成电源通断操作，单手可操作的结构能大幅提升操作效率，降低操作过程中的安全风险。外壳采用绝缘耐温材质，即便长时间通过额定控制电流，外壳表面也不会出现过热软化的问题，同时材质具备一定的耐油、耐紫外线特性，长期暴露在发动机舱周边或户外安装位置，也不会轻易出现老化脆裂的问题。

在结构建模过程中，需要重点关注几个配合尺寸的公差控制：引脚与手柄本体的同轴度，直接影响插接时的顺畅度，如果同轴度偏差超过0.1mm，插接时就会出现卡滞，严重时甚至会导致引脚弯折；平板区域挂孔的位置度，需要保证挂装后开关整体处于水平状态，避免长期倾斜导致内部接触片受力不均；外壳分型线的位置设计在手柄侧面，不会出现在握持接触区域，避免分型线的毛刺影响操作手感。另外，接触引脚与本体的嵌合位置做了密封槽设计，可以选配密封圈实现基础的防水防尘能力，满足户外雨天使用的基本需求，不需要额外做复杂的密封结构就能达到IP54左右的防护等级，平衡了制造成本与实际使用需求。
