旧Ryobi手持灯锂电供电改装结构设计

在手持作业照明设备的改装场景中，不少老旧款手持作业灯存在原配电池老化失效、配件停产无法替换的问题，直接丢弃会造成工具壳体、灯头等完好部件的浪费，重新采购全新照明设备又会增加作业成本，针对这类存量老旧工具的供电改装需求，这套适配Ryobi旧款手持灯的锂电转换结构，从实际安装适配、供电安全、充电便利性三个核心维度完成结构设计，可直接适配原有灯体的电池仓空间，无需对原有灯体外壳做破坏性切削加工，就能实现老旧灯具从报废状态到可正常使用的锂电供电照明工具的转换。

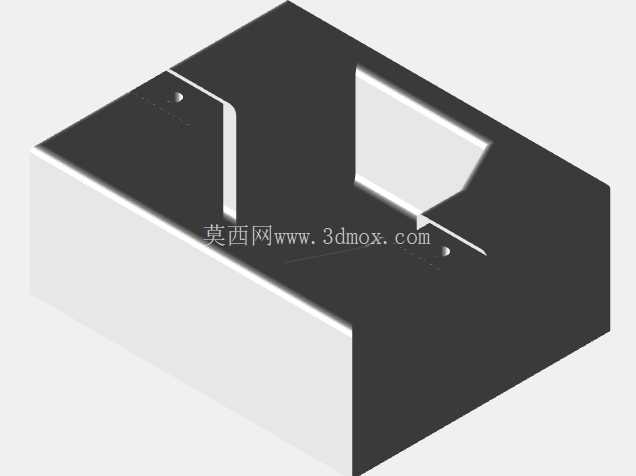

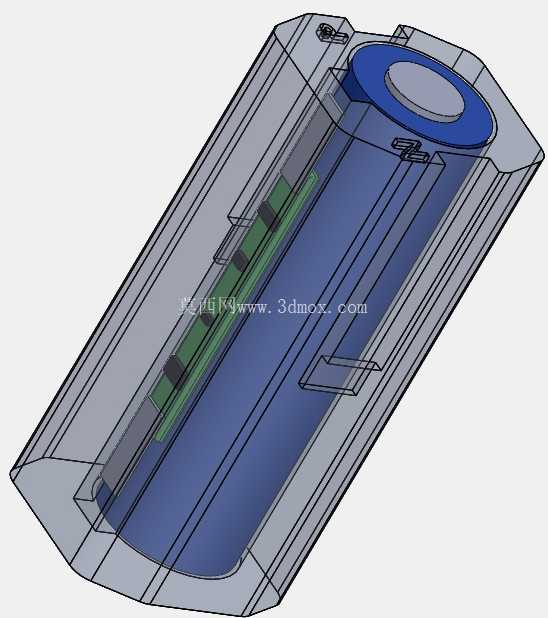

从安装边界来看，整套结构完全贴合原有灯体电池仓的内部轮廓，外部壳体做了和原电池仓一致的导向限位筋，插入时可顺着原有灯体的电池仓导轨滑入到位，端部的接触弹片位置完全匹配原有灯体的供电触点位置，插入后无需额外接线就能直接导通灯体供电回路，不会出现装偏、接触不良或者装不到位的问题。结构内部预留了标准18650锂电芯的安装位，电芯排布完全贴合仓体内部空间，不会出现电芯晃动、挤压的问题，电芯和仓体内壁之间预留了0.3mm的绝缘间隙，可贴装青稞纸做绝缘防护，避免长期使用中电芯外皮磨损造成短路风险。

功能层面，结构集成了BMS保护板的安装卡槽，保护板直接卡在预设的卡槽内，无需额外打胶固定，保护板的采样走线可顺着内部预设的走线槽排布，避免走线被电芯挤压破损，可实现锂电的过充、过放、过流、短路保护，完全匹配锂电供电的安全要求，不会出现过放损坏电芯、充电过热引发安全隐患的问题。结构配套设计了独立的充电底座部分，底座采用5V USB供电输入，可直接匹配常见的手机充电头、充电宝等通用供电设备，无需专用充电器，充电触点位置和改装后的灯体尾部触点完全对齐，灯体插入底座即可自动触发充电，无需额外插拔充电线，日常使用的便利性更高。

设计过程中充分考虑了原有灯体的密封需求，配套设计了简易的密封端盖，端盖和灯体电池仓端部的配合面做了一圈密封槽，可加装常规的O型密封圈，装上端盖后可达到原有灯体的防尘防溅等级，不会因为改装破坏灯体原本的户外作业防护能力，完全适配车间检修、户外作业、应急照明等场景的使用要求。同时结构预留了LED灯珠替换的安装空间，可直接替换原有老旧的低亮度灯泡，适配3-4V供电的LED灯珠，替换后照明亮度更高、功耗更低，配合锂电供电可大幅提升单次充满电后的连续照明时长。

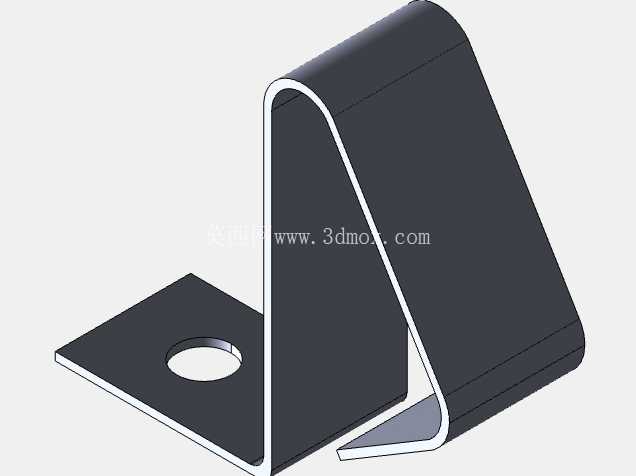

从结构细节来看，所有卡扣、卡槽的位置都做了1度的拔模斜度，若采用3D打印制作可直接打印无需额外做支撑处理，打印完成后简单去除毛边即可完成装配；若采用小批量注塑生产，模具结构简单，无需复杂抽芯结构，开模成本低。触点位置采用嵌装式设计，铜质接触弹片可直接卡在预设的安装槽内，焊接引线后即可完成导通，弹片的弹性行程预留了1.5mm的压缩量，可保证长期插拔后依然保持稳定的接触压力，不会出现接触电阻过大、发热的问题。充电底座内部预留了USB充电板的安装位，充电板可直接用螺丝固定在底座的支柱上，底座底部做了防滑胶垫的安装槽，放置在工作台面时不会轻易滑动，灯体插入充电时的稳定性更好。

这套结构没有做多余的冗余设计，所有结构特征都服务于实际安装、使用、安全的需求，没有为了外观增加不必要的曲面结构，整体加工难度低，不管是个人爱好者3D打印自制，还是小批量生产适配存量老旧灯具改造，都有很强的实用性，可直接解决老旧手持灯电池报废无法使用的实际问题，延长工具的使用寿命，降低作业工具的采购成本。
