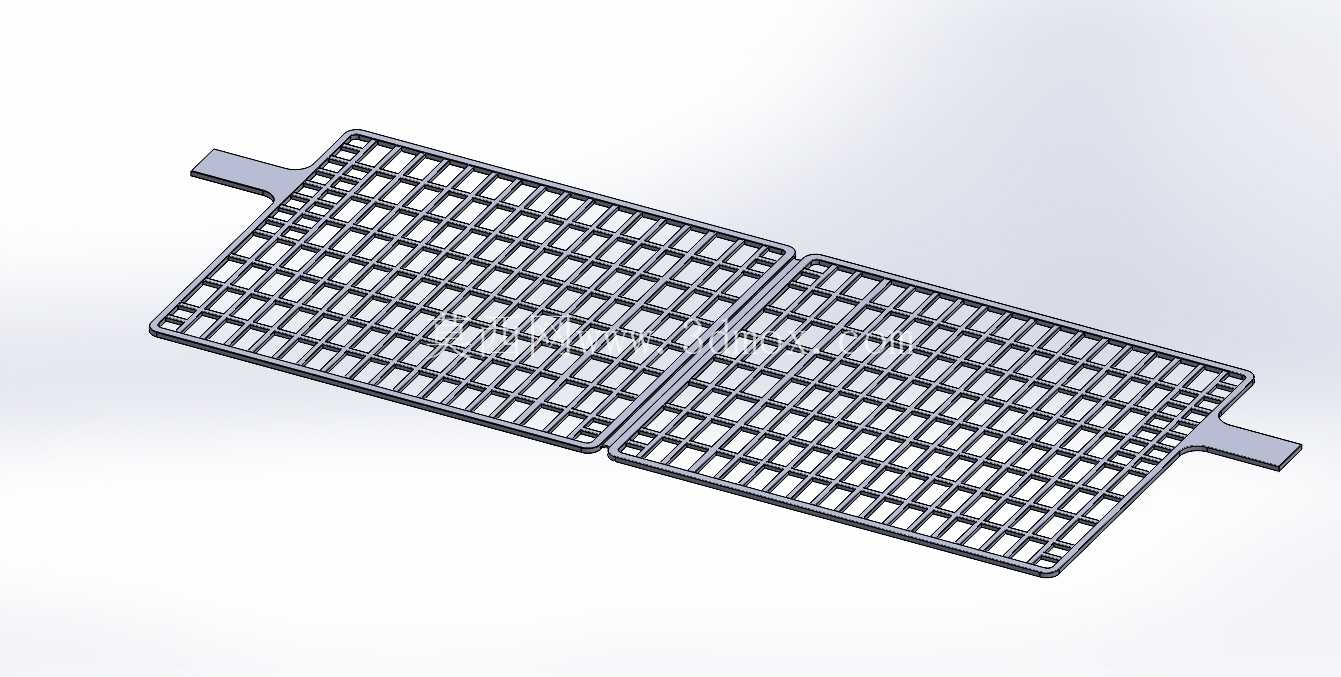

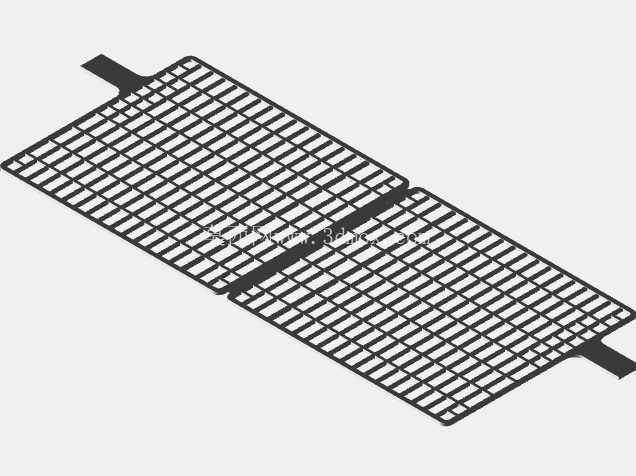

铅酸电池板栅SolidWorks结构设计

　　铅酸电池作为储能、启动电源领域应用超百年的成熟电化学产品，其核心电极组件板栅的结构合理性，直接决定整组电池的循环寿命、大电流放电性能与活性物质利用率，本次设计的板栅结构，针对传统铸造板栅存在的电流分布不均、边角活性物质易脱落、极耳连接应力集中等常见工程问题做了针对性优化。从实际应用场景来看，这类双连片板栅多用于中小容量密封铅酸蓄电池的极板生产环节，适配电动车动力铅酸电池、通信基站后备电源电池、UPS不间断电源内置电池的极板制造需求，在电池充放电过程中，板栅首先承担活性物质的物理承载功能，将涂覆在网格内的铅膏牢牢固定，避免充放电循环过程中铅膏膨胀、脱落导致的电池容量衰减，其次作为电流收集与传导的骨架，需要将铅膏电化学反应产生的电流均匀汇集到极耳位置，再通过极耳与汇流排的焊接实现对外电能输出。

　　设计过程中首先确定了整体的网状筋条布局，主副筋采用差异化截面设计，靠近极耳位置的主传导筋条截面更大，顺着电流传导方向逐步做截面收窄，既保证电流传导路径上的压降低，也避免多余铅材的浪费，控制板栅整体重量，网格单元采用近似方形的镂空结构，筋条交接位置做小圆角过渡，避免铸造过程中出现应力集中导致的筋条断裂，同时提升铅膏与板栅的结合力，减少界面接触电阻。外形尺寸方面，双连片的整体长度适配常规中小密电池的极板腔室宽度，两侧伸出的极耳位置与汇流排的焊接工位精准匹配，安装时双连片可在极板涂膏、固化工序完成后通过中间连接位置的裁切分成单片极板，适配自动化生产线的连续加工需求，减少单片生产过程中的定位装夹工序，提升极板生产效率。

　　板栅的厚度方向尺寸严格匹配电池壳体的极板装配间隙，预留出隔板、铅膏膨胀的空间，避免装配过程中出现极板插装卡滞、运行过程中因铅膏膨胀导致的极板短路问题。结构设计阶段还考虑了铸造工艺的可行性，所有筋条的拔模斜度控制在合理范围，避免压铸过程中出现充型不满、冷隔等铸造缺陷，极耳位置的厚度做局部加厚处理，提升极耳与汇流排焊接后的结构强度，承受电池组装、使用过程中的振动载荷，避免极耳断裂导致的电池失效。

　　网状结构的镂空率经过反复校核，在保证足够结构支撑强度的前提下，最大化铅膏的填充空间，提升单极板的活性物质装载量，同时保证电解液能够充分渗透到铅膏内部，提升电化学反应的效率，筋条的排布方向顺着电流从极板远端到极耳的传导路径设置，减少电流传导过程中的绕行路径，降低板栅的欧姆内阻，提升电池大电流放电时的电压平台。针对铅酸电池循环过程中板栅腐蚀的问题，结构上所有筋条的边角都做钝化处理，减少尖角位置的腐蚀优先发生点，延长板栅的耐腐蚀寿命，双连片中间的连接筋位置设置了应力引导槽，方便后续裁切工序中能够整齐断开，不会出现裁切毛刺、筋条变形的问题，避免毛刺刺穿隔板导致电池内部短路。实际生产验证中，这种结构的板栅在铸造时的成品率相比传统等截面筋条板栅有明显提升，组装成电池后，10小时率放电容量、大电流冷启动性能、循环充放电寿命都能满足相关行业标准要求，适配自动化铸板、涂板生产线的加工节拍，不需要对现有生产设备做大幅改造即可直接投产使用。
