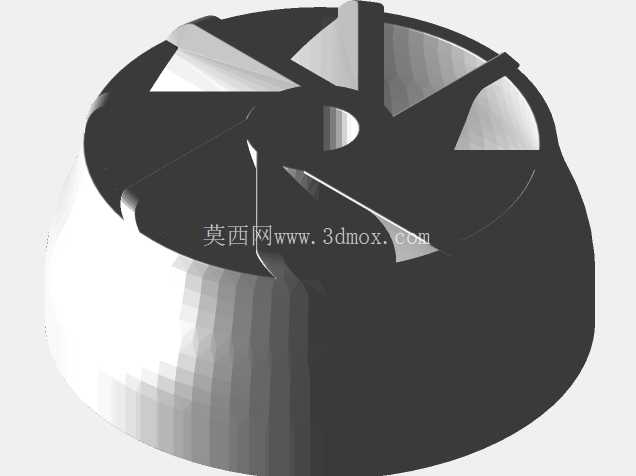

500W主轴散热替换风扇结构设计

　　在常规金属切削加工场景中，500W级主轴作为小型数控雕刻机、桌面级加工中心的核心动力输出部件，长期处于高转速连续运行状态，转子与定子绕组产生的热量若不能及时导出，会直接导致主轴轴承预紧力变化、绕组绝缘层加速老化，严重时还会出现主轴抱死、加工精度漂移的问题。原厂配套的散热风扇多为通用化选型，往往存在风道匹配度不足、扇叶角度未贴合主轴壳体热分布特性的问题，在长时间重切削工况下，散热冗余量不足的缺陷会被放大。这款替换风扇的设计，完全围绕500W主轴的实际散热需求展开，没有沿用通用风扇的对称扇叶布局，而是针对主轴壳体上热量集中的轴承安装位、绕组对应区域，调整了每一片扇叶的出风角度，让气流能够直接冲刷高温区域，避免无效的紊流损耗。

　　从安装边界来看，这款风扇的整体外径与原厂风扇保持完全一致，中心安装孔的孔径、孔位公差严格匹配500W主轴的输出端安装基准，不需要对主轴端盖做任何二次加工，替换时只需拆下原有风扇的固定螺丝，对准定位止口即可完成装配，不会出现干涉主轴旋转部件、或者与外围主轴护罩产生刮擦的问题。扇叶的叶型设计经过反复调整，没有追求过高的转速来换取风量，而是通过优化叶根到叶尖的弦长变化，在相同转速下获得更高的静压，让气流能够穿透主轴壳体表面的散热鳍片间隙，带走鳍片深处积聚的热量，相比原厂风扇的直叶设计，气流的有效覆盖范围提升明显，不会出现鳍片边缘有风、中心区域无风的散热盲区。

　　在实际使用场景中，不管是连续进行铝合金开粗加工，还是长时间的亚克力精雕作业，这款风扇都能让主轴外壳的温度稳定在合理区间，避免因为温度过高触发设备的过热保护停机，也能减少因为热胀冷缩导致的刀具伸长量变化，提升批量加工的尺寸一致性。扇叶与轮毂的连接位置做了加厚过渡处理，避免高转速下因为应力集中出现扇叶断裂的问题，整体做了动平衡校准，运行时的振动量控制在极小范围内，不会额外增加主轴的径向负载，也不会因为振动传导到加工头端影响工件表面的加工光洁度。

　　风道设计上还考虑了日常加工环境中的碎屑防护，扇叶的倾斜角度能够让吹向主轴的气流形成正向风压，阻止加工产生的细小切屑、粉尘被吸附到主轴轴承的密封位置，减少杂质进入轴承导致的磨损问题，间接延长主轴的维护周期。不同于市面上通用的散热风扇只关注风量参数，这款设计从主轴的实际热负荷分布出发，把散热效率、安装兼容性、运行可靠性三个核心需求做了平衡，不需要改动设备原有结构就能直接替换，对于设备改造、日常维护更换来说，能够有效解决原厂风扇散热能力不足的痛点，在不增加主轴运行负载的前提下，提升散热系统的冗余量，让主轴在持续高负载工况下也能保持稳定的工作温度。
