带安装法兰的滚动轴承结构练习模型

做机械结构设计的人都清楚，轴承类零件的建模最考验细节处理能力，尤其是圆角、倒角这类工艺特征的添加，稍有疏忽要么不符合加工规范，要么装配时出现干涉。这次的轴承建模练习，核心就是把工艺细节和实际装配需求结合起来，不是单纯画个几何外形。

先从实际应用场景说，这类带法兰安装边的轴承，多用在中小型传动设备的箱体支撑位，比如小型输送线的辊筒端部、轻工设备的转轴支撑、自动化模组的旋转轴定位处，不需要额外做轴承座的沉孔定位，直接通过法兰上的安装孔锁付在设备立板或者墙板上，能省掉不少安装空间，对紧凑型设备的布局很友好。

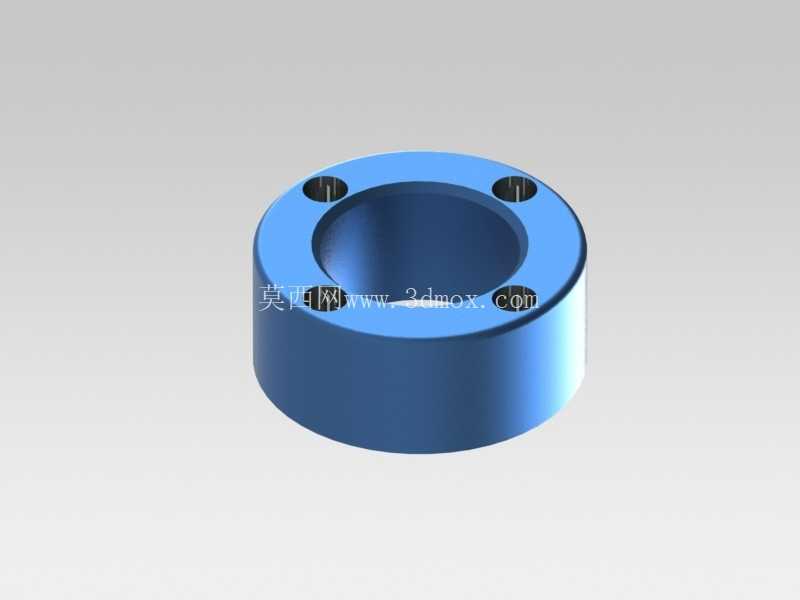

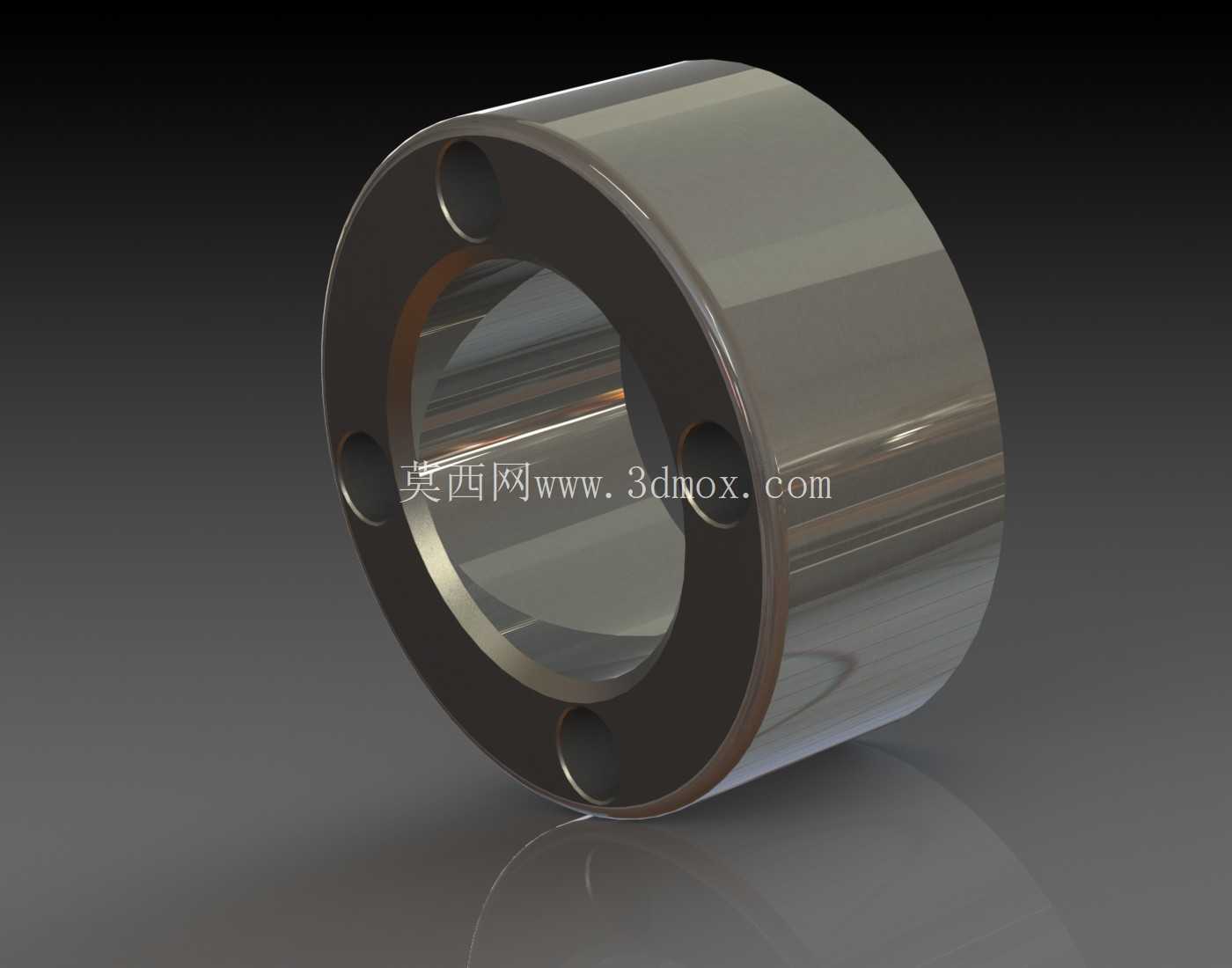

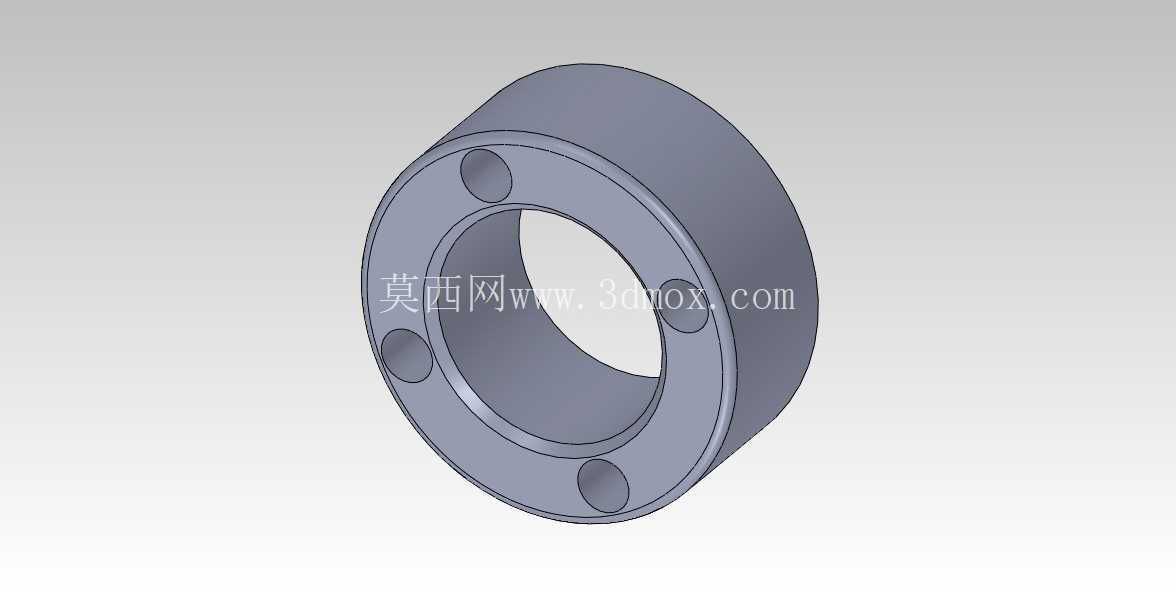

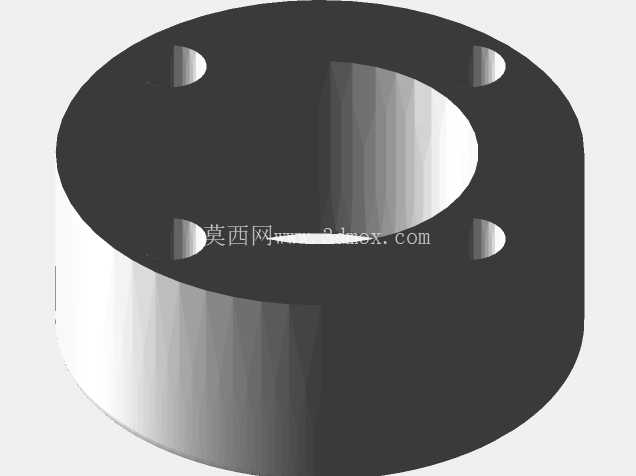

从功能特性来看，这个轴承的结构分成几个核心部分：外圈带一体化的法兰安装边，法兰端面上均匀分布6个通孔，用来穿固定螺栓；外圈主体外侧有一段滚花结构，不是为了好看，是如果需要做外圈过盈辅助定位的时候，滚花能增加接触摩擦力，避免轴承运转时外圈跟安装孔发生相对转动；内圈是通孔结构，用来穿装转轴，内圈和外圈之间预留了滚动体的安装腔，两端的密封槽结构也做了预留，实际生产中可以加装密封圈防止润滑脂泄漏、外界粉尘进入。

建模的时候的设计思路，其实是跟着加工工艺反过来推的。首先是基准选择，先把轴承的回转中心作为全局基准轴，法兰端面作为轴向定位基准，这样所有的环形特征、孔位特征都能围绕基准轴做阵列或者回转，不会出现同轴度偏差。然后是主体特征搭建，先画内外圈的回转截面，用旋转凸台做出主体轮廓，这一步要注意内外圈的滚道曲率，要跟适配的滚动体半径匹配，不然滚动体装进去会出现点接触应力过大的问题。接下来是法兰上的安装孔，先做一个孔的拉伸切除，然后围绕基准轴做圆周阵列，阵列数量要跟实际选用的螺栓规格匹配，这里6个孔的布局是对应小规格轴承常用的M4或者M5固定螺栓，孔间距要保证螺栓安装的时候扳手有操作空间，不会跟相邻的螺栓或者法兰边缘干涉。

重点说圆角和倒角的处理，这也是这个练习的核心。首先是安装棱边的倒角，法兰的外边缘、内圈的两端内孔棱边、外圈的非配合端棱边，都做了C1的倒角，也就是1×45°，这个倒角的作用有两个：一是去除机加工后的锐边毛刺，避免装配的时候划伤操作人员或者配合零件的表面；二是引导装配，比如把轴承压入安装位的时候，倒角能让轴承顺利对准孔位，不会因为锐边卡滞刮伤安装孔的内壁。然后是圆角的处理，滚道和内外圈端面的衔接位置、法兰和外圈主体的衔接位置，都做了R0.5到R2不等的圆角，这些圆角不是装饰，是为了降低应力集中——轴承在承受径向载荷的时候，法兰和外圈的衔接位置是应力集中点，如果是直角衔接，长期受交变载荷很容易在这里出现裂纹，倒圆角之后能把应力分散开，提升零件的疲劳强度；滚道位置的圆角则是为了避免滚动体运转到边缘的时候出现硬接触，减少运转噪音和磨损。

再说到外形尺寸和安装边界，这个轴承的法兰外径比外圈主体直径大12mm左右，安装的时候要注意，设备墙板上的安装孔直径要比外圈主体大0.02-0.05mm的间隙配合，法兰贴合的墙板平面要保证平面度在0.02mm以内，不然法兰锁付之后会出现外圈变形，导致轴承转动卡滞。轴向尺寸上，法兰的厚度是5mm，外圈主体的长度比法兰厚度大8mm，安装的时候外圈主体穿入墙板的安装孔，法兰面贴紧墙板，锁付螺栓的时候要对角均匀拧紧，避免法兰面受力不均导致轴承同轴度偏差。内孔的直径是根据适配的轴径做的，跟轴的配合一般选k6的过渡配合，装配的时候建议用铜棒敲击内圈端面，不要直接敲外圈或者法兰，避免滚道受损。

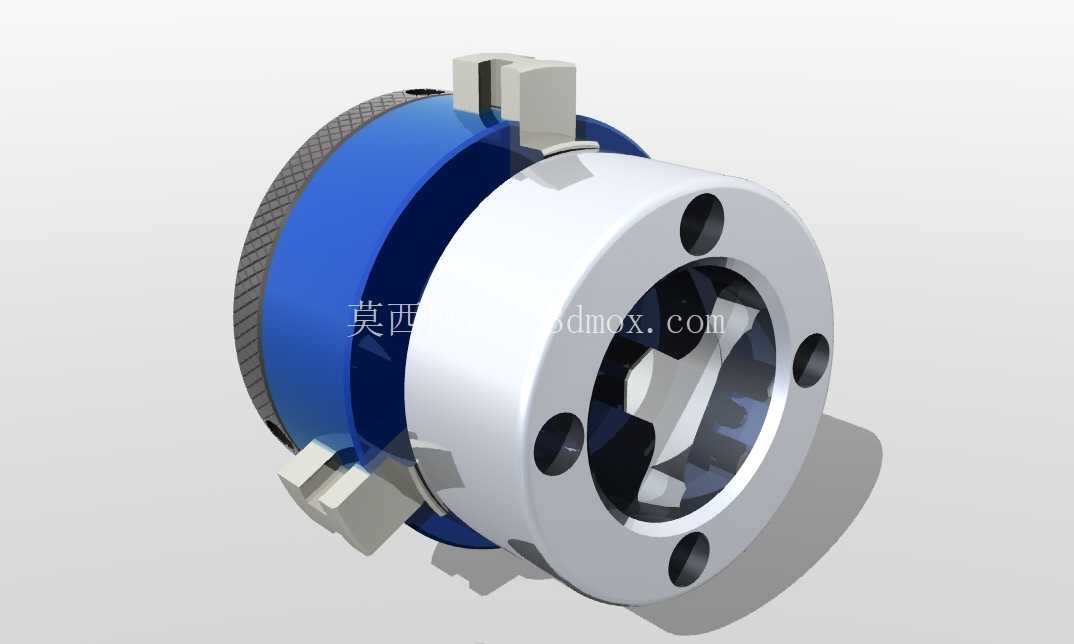

另外要注意的细节是外圈的滚花位置，滚花是做在外圈靠近非法兰端的位置，长度大概是外圈长度的三分之一，这个位置是跟安装孔接触的非定位段，滚花的粗糙度是Ra3.2左右，既能增加摩擦力，又不会因为过盈量太大导致装配困难。建模的时候滚花特征不要做的太深，不然会增加不必要的文件体量，实际练习的时候可以用纹理贴图代替实体滚花特征，但是要在工程图里标注清楚滚花的参数。

很多新手做轴承建模的时候，容易忽略工艺特征，要么所有棱边都是直角，要么圆角倒角乱加，比如把配合面的棱边也倒了大圆角，导致配合长度不够，或者把密封槽的位置倒了角，导致密封圈装上去出现间隙。这个练习的核心就是让建模者区分不同位置的工艺特征作用：哪些位置需要倒角引导装配，哪些位置需要圆角降低应力，哪些位置必须保持直角保证配合精度，把这些细节理清楚，做出来的模型才不是只能看的花架子，是能实际用来出工程图、指导生产的结构模型。

实际选型用的时候，还要注意这个轴承的载荷特性，因为是带法兰的结构，能承受一定的轴向载荷，但是不能承受太大的倾覆力矩，如果是悬臂轴的支撑，最好是成对使用这类轴承，避免单点支撑导致法兰螺栓受径向剪切力过大出现断裂。润滑方式的话，这类小型轴承一般用脂润滑，建模的时候预留的密封槽能适配接触式橡胶密封圈，适合在粉尘较多的车间环境下使用，不需要频繁补充润滑脂，维护成本比较低。
