壁挂式脉搏血氧检测模块固定支撑座

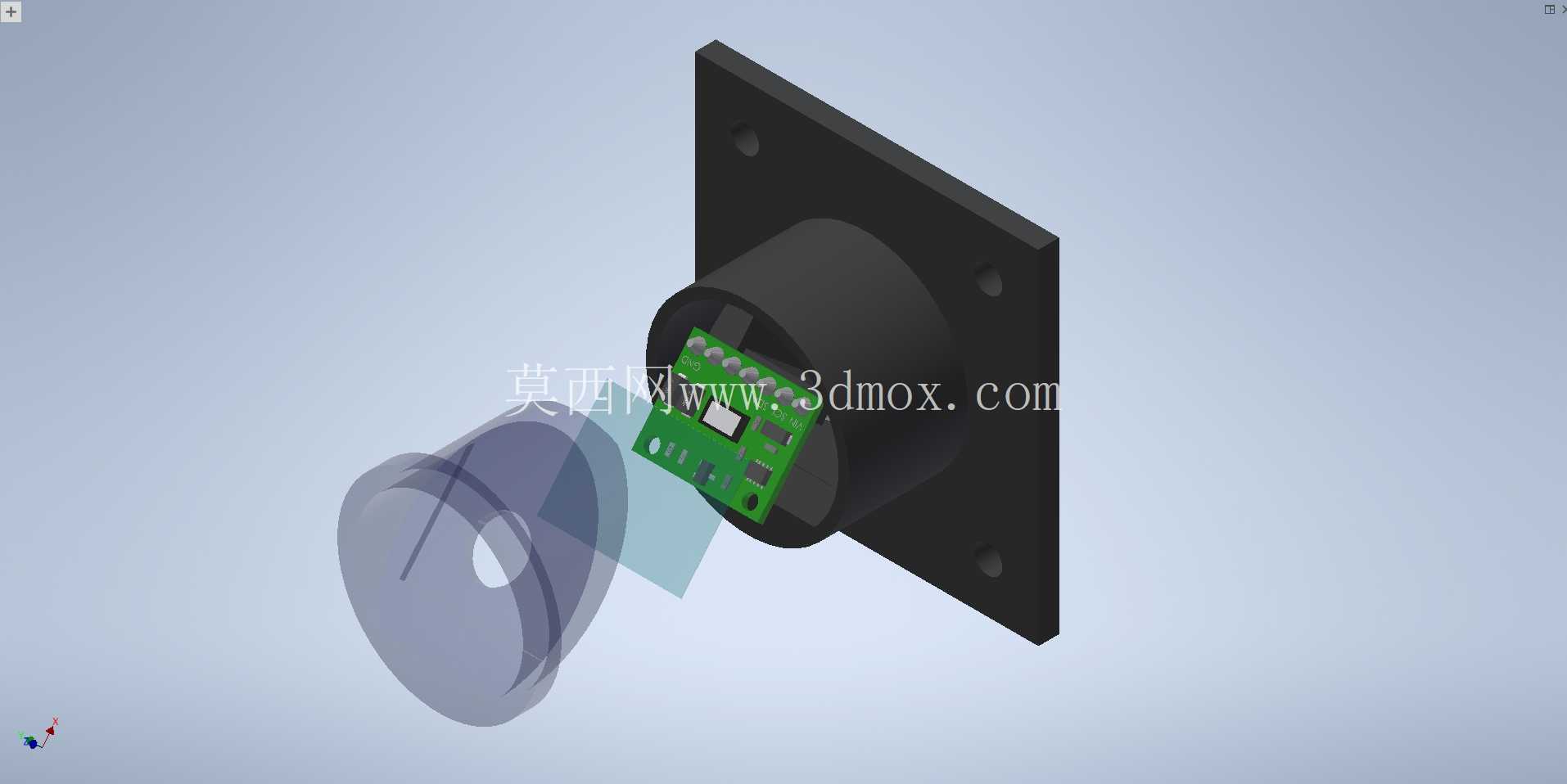

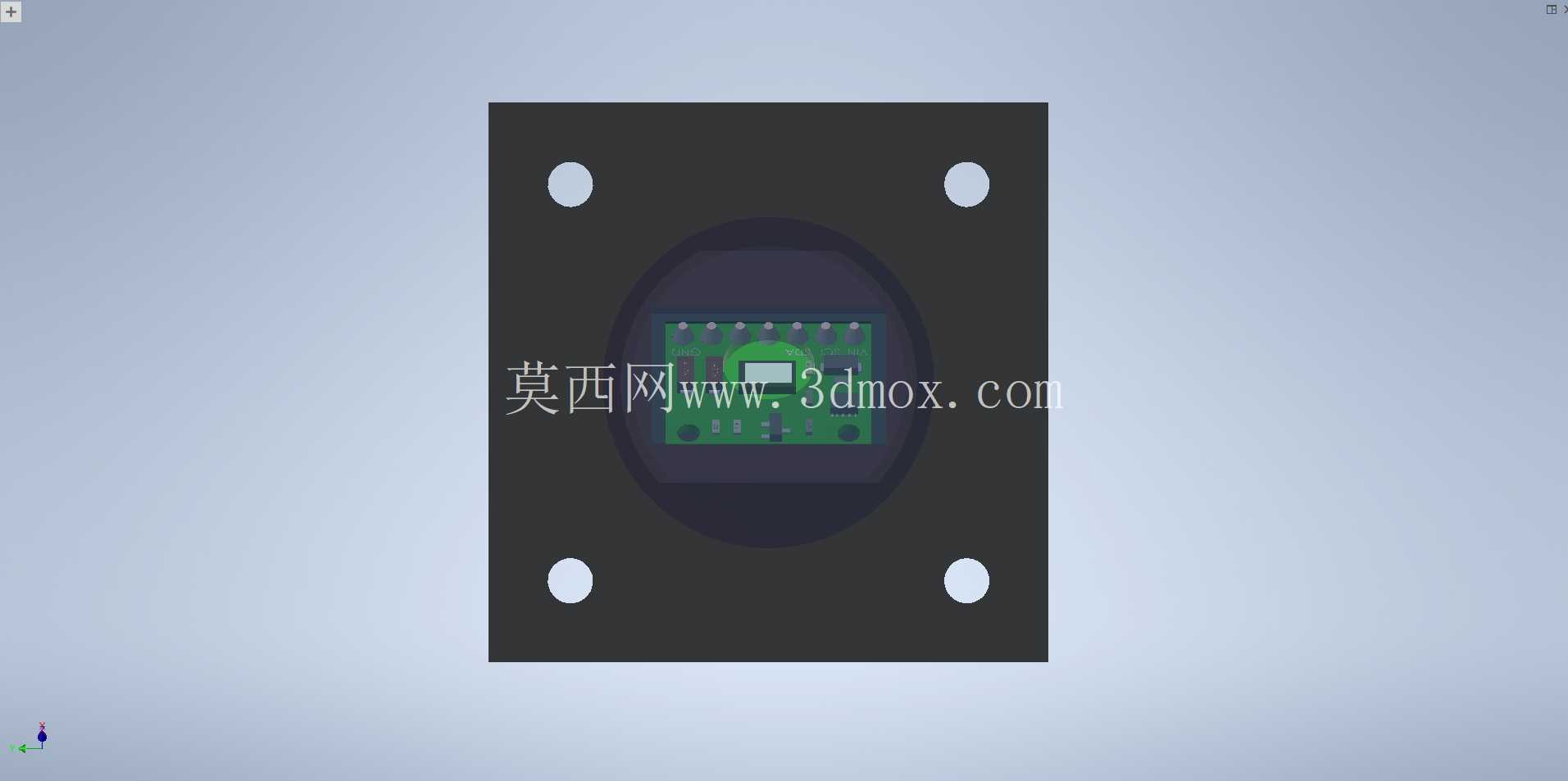

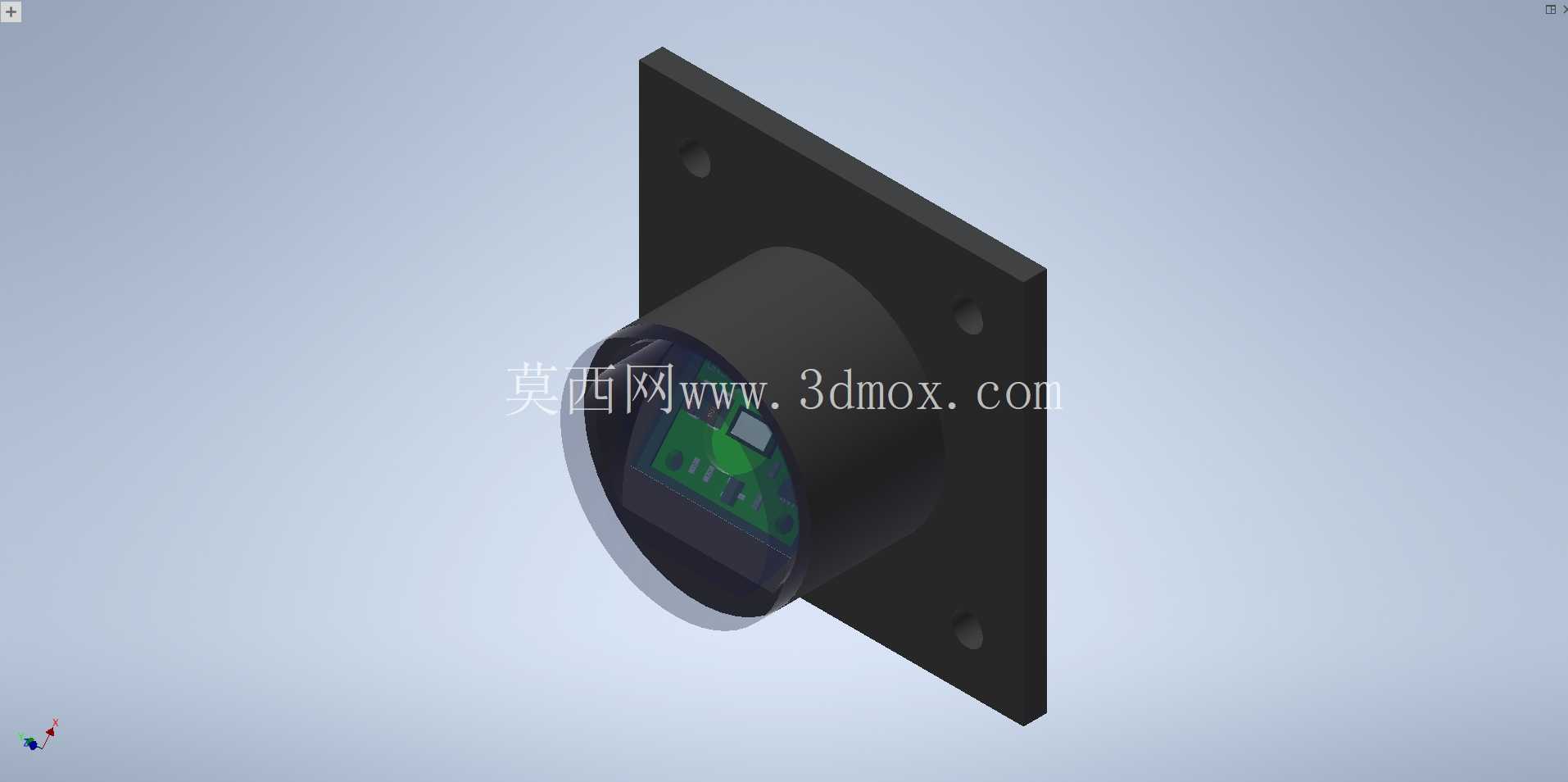

　　在床旁监护、野战医疗点位、家用健康监测场景中，血氧检测模块的固定可靠性直接影响数据采集的连续性，这款支撑结构正是针对MAX30100脉搏血氧传感模块的安装需求设计，解决了裸露传感模块易磕碰、走线杂乱、对位偏移的常见工程问题。从结构布局来看，支撑座采用方形法兰安装底座，四个角位预留沉头安装孔，可直接通过M3螺丝固定在墙面、设备舱壁、监护台侧立面等垂直安装面，安装孔位的中心距经过适配校准，既保证安装后整体结构不发生翘曲，也预留了足够的螺丝操作空间，不需要特殊工装即可完成徒手装配。

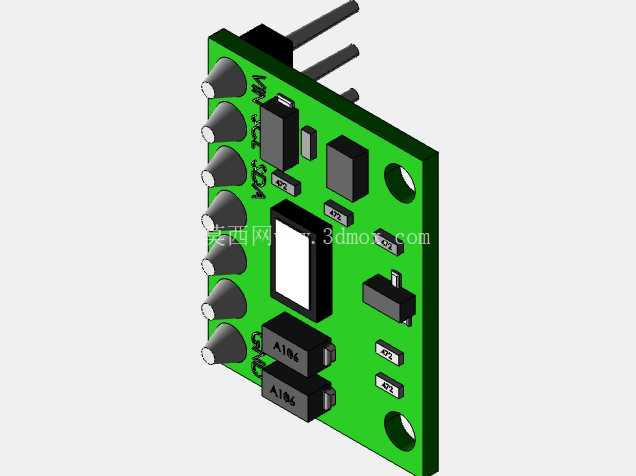

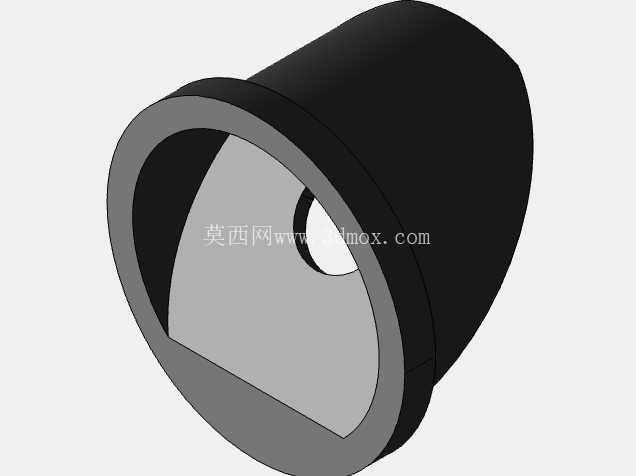

　　底座向前延伸出圆柱形传感容纳腔，腔体内部尺寸与MAX30100模块的电路板轮廓完全匹配，腔体内侧预留了0.2mm的装配间隙，既可以方便电路板推入定位，也能避免公差累积导致的电路板卡滞，腔体侧壁预留了走线缺口，传感器的供电与通讯排线可以从缺口处规整引出，不会出现排线挤压弯折导致的接触不良问题。容纳腔前端设计了半透明防护挡片安装位，挡片采用透光性均匀的薄型PC材质，既不会遮挡血氧检测所需的光信号传输，也能将传感元件与外部环境隔开，避免日常使用过程中灰尘、汗液飞溅污染传感芯片表面，降低检测精度漂移的概率。

　　设计过程中优先考虑了使用场景的实际需求：在野战医疗配置场景下，设备需要频繁转运、快速部署，支撑座的一体化结构没有多余的活动零部件，不会因为颠簸震动出现松脱；在家庭护理场景中，支撑座的外露边缘全部做了R2圆角处理，没有尖锐棱角，避免日常取用过程中剐蹭划伤；在固定点位长期使用时，法兰底座与安装面完全贴合，不会出现积灰死角，日常消毒擦拭时可以直接用医用酒精喷洒擦拭，没有清洁盲区。从安装边界来看，整个支撑座从安装面到前端防护挡片的伸出长度控制在合理范围，不会因为伸出过长导致磕碰断裂，也不会因为长度过短导致手指检测时碰到安装壁面，影响检测姿态。

　　传感模块装入腔体后，检测窗口的中心高度与普通人手指自然抬起的高度匹配，检测时不需要刻意抬臂或者歪手，长时间监测也不会产生肢体疲劳。结构的壁厚经过受力校核，法兰底座厚度3mm，圆柱腔体壁厚2mm，既可以满足日常使用的结构强度要求，也不会因为壁厚过大导致材料浪费，适配常规的注塑或者3D打印加工工艺，不需要特殊的脱模或者支撑结构，加工良率高。在功能适配层面，支撑座的腔体内部预留了电路板定位凸点，模块推入后可以直接卡入凸点完成固定，不需要额外打胶或者螺丝紧固，后期维护更换传感模块时可以直接拔出，拆装效率高。前端的防护挡片采用卡扣式固定，挡片出现划痕或者污染时可以直接更换，不需要拆卸整个支撑座，降低后期维护成本。考虑到血氧检测对光干扰的敏感性，圆柱腔体的内壁做了哑光黑色处理的预留设计，可以吸收外部杂散光，避免环境光线射入检测区域干扰光电容积脉搏波的采集精度，保证血氧饱和度、脉率检测数据的稳定性。整个结构没有多余的装饰性设计，所有几何特征都服务于安装固定、防护、信号采集的实际功能，没有为了外观增加不必要的曲面或者凸起，整体外形规整，批量加工时的材料利用率高，也方便多个支撑座并排安装在多床位监护点位，不会出现相邻结构干涉的问题。
