七工位夹头收纳固定座结构设计

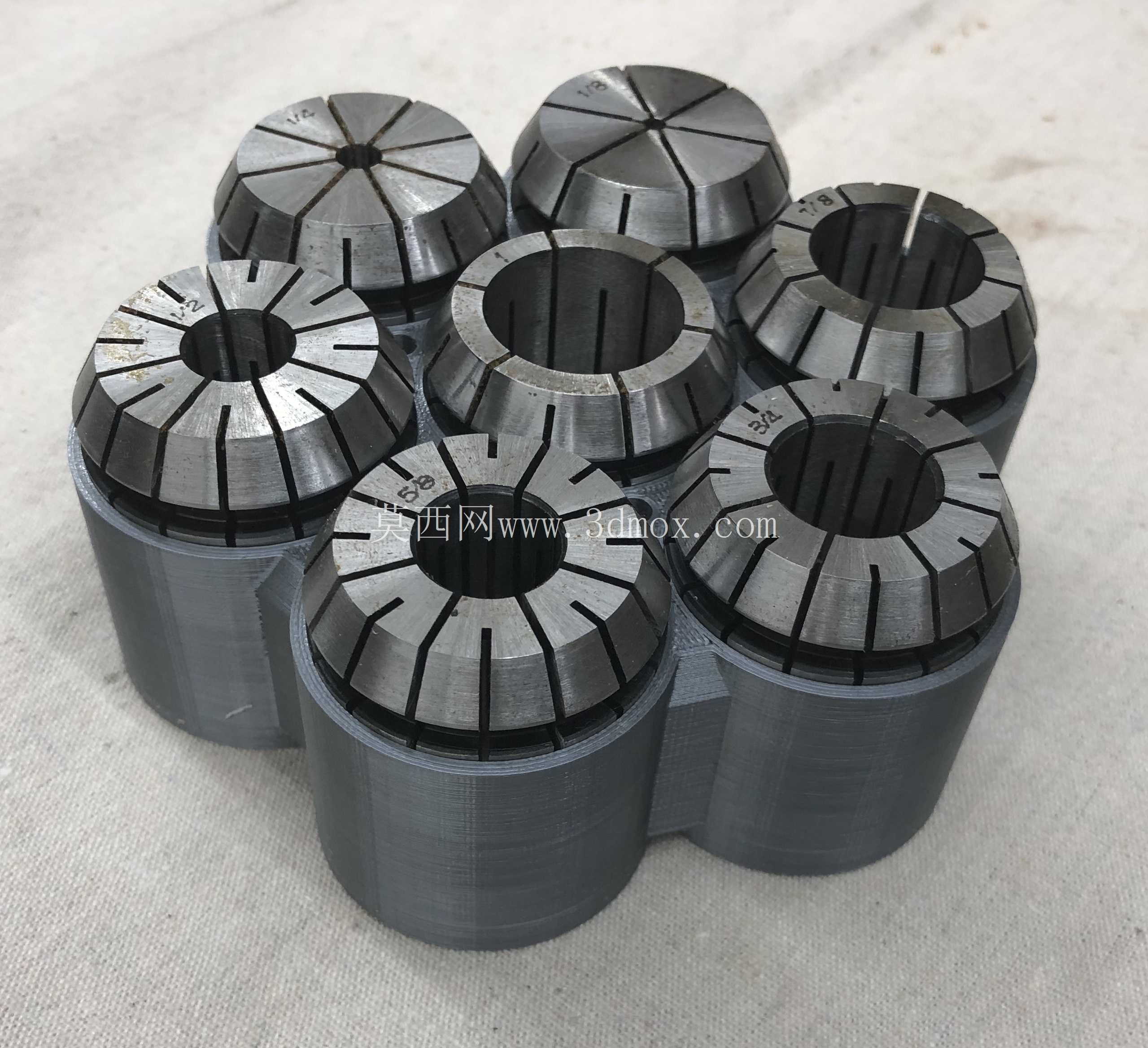

　　在普通铣床、数控铣床的日常加工场景里，弹簧夹头是换装频次极高的刀具夹持部件，常规卡盘配套的夹头组多为8件套装，实际加工过程中总有1件夹头始终装在卡盘主轴上完成当前装夹任务，剩余7件夹头如果随意摆放在机床工作台旁的工具架上，很容易因为切削液喷溅、铁屑堆积造成夹头内孔、外锥面磕碰划伤，直接影响后续装夹的同轴度精度，甚至会因为夹头滚动掉落造成刃口崩损，这款七联排布的夹头固定座就是针对这个车间实际痛点设计的工装存储部件。

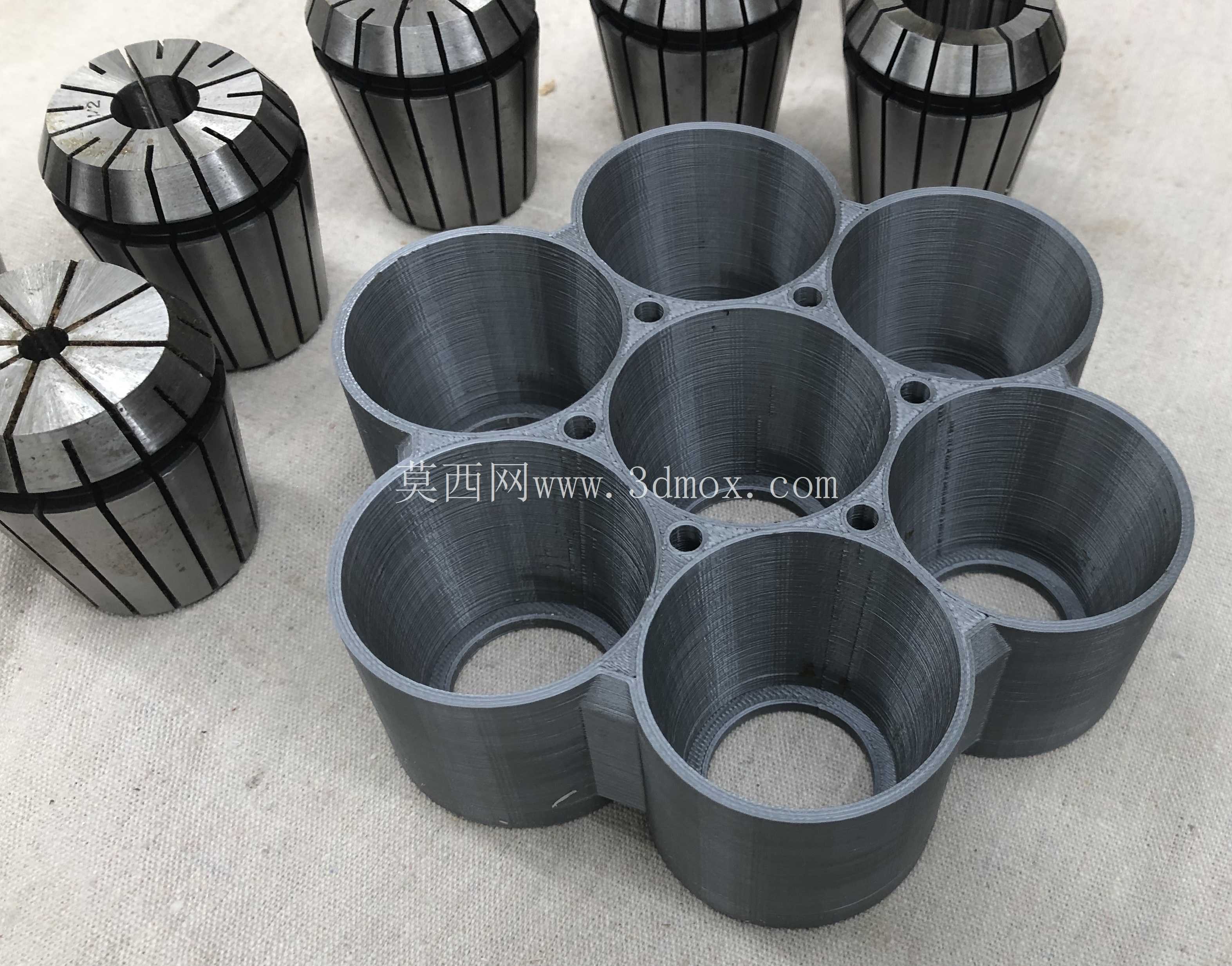

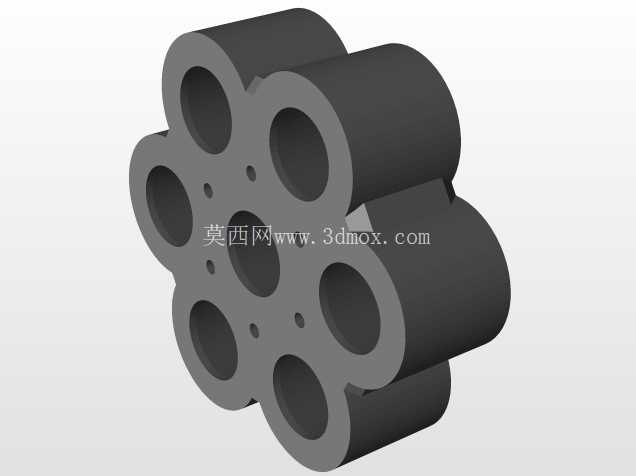

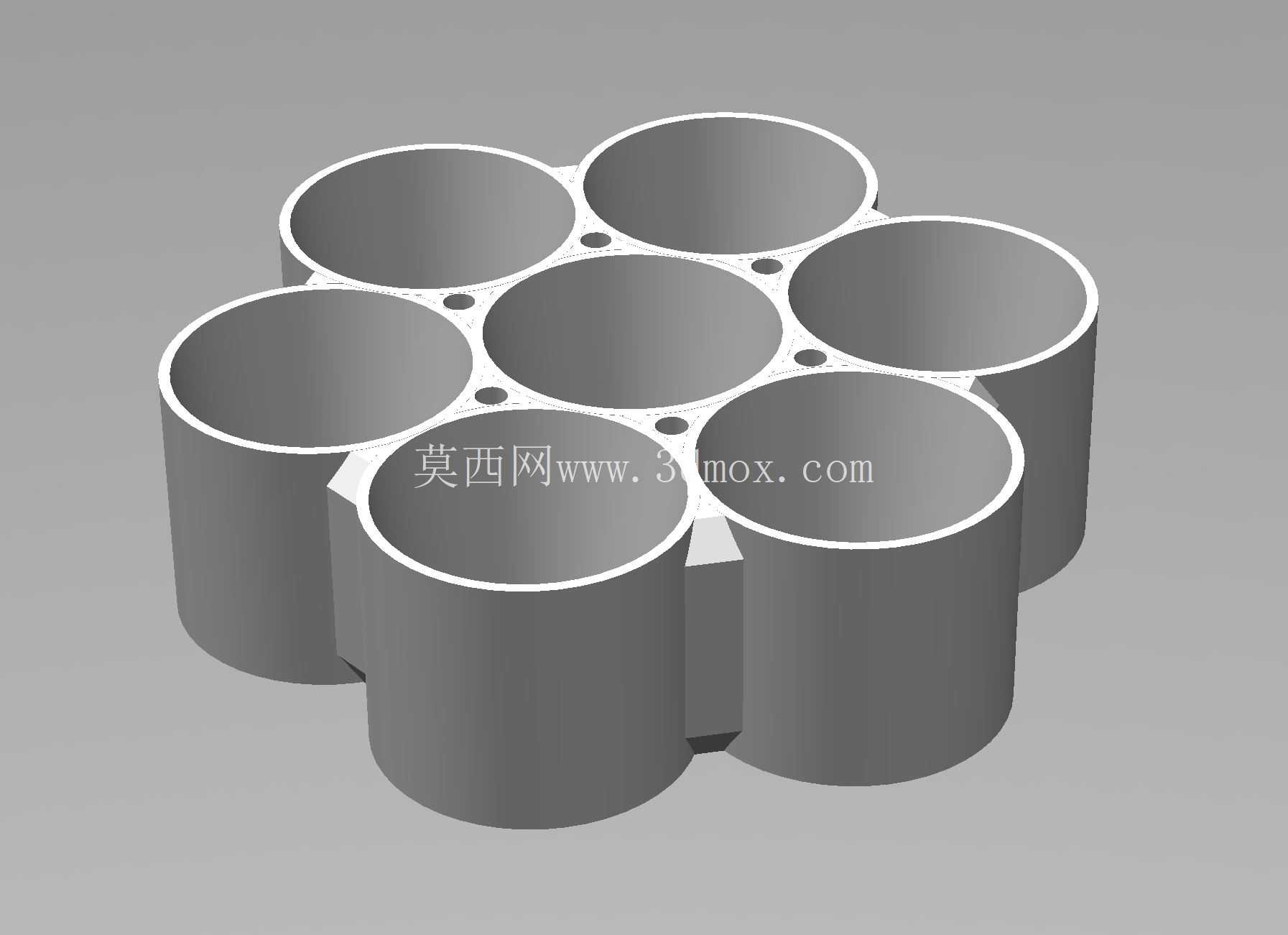

　　整体采用七个等直径圆柱腔呈蜂窝状紧密排布的结构，相邻圆柱腔之间通过连接筋做一体化衔接，这种排布方式最大程度压缩了整体占用的工作台面空间，七个腔体的中心距完全匹配对应规格夹头的最大外径，腔体深度刚好覆盖夹头的外锥面段，夹头放入后不会出现倾斜歪倒的情况，拿取时手指可以直接捏住夹头外露的上端部，单手即可完成取放操作，不需要额外的卡扣或者锁紧结构，适配加工过程中频繁换刀的操作节奏。设计时特意在相邻腔体的连接筋位置预留了小孔结构，这些小孔是安装固定位，适配标准#8规格的螺钉，可以直接将整个固定座锁附在钉板材质的工具挂板上，也可以安装在机床旁的抽屈衬垫上，两种安装场景都做了适配，不会因为机床运行的振动出现固定座滑移、脱落的问题。

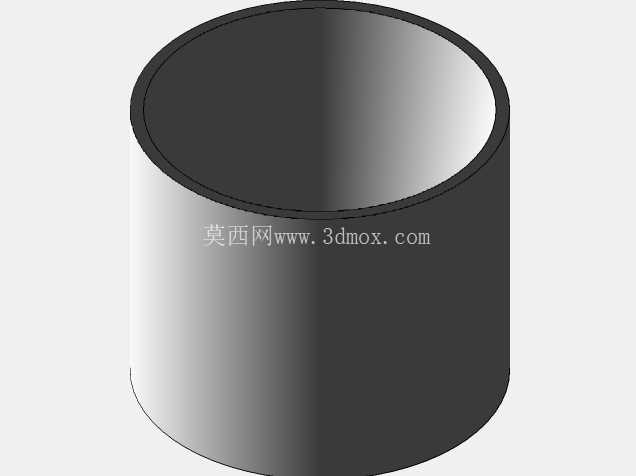

　　固定座的整体外轮廓做了切边处理，最外侧的两个腔体侧面加工出平直的定位面，安装时可以靠紧工作台的挡边或者工具架的侧边，不需要额外做定位校准就能保证摆放平整，不会因为底面不平出现晃动。腔体的内径尺寸做了0.2mm的公差预留，夹头放入后留有微小的间隙，不会因为夹头外锥面沾有少量切削液、铁屑出现卡滞无法取出的情况，同时间隙量控制在不会让夹头出现明显晃动的范围内，避免夹头在腔体内来回碰撞造成表面损伤。整体安装边界的螺栓圆直径为2英寸，这个尺寸刚好匹配市面上多数机床配套的工具挂板安装孔距，也适配车间常用的抽屈衬垫开孔规格，不需要用户自行二次打孔就能完成安装。

　　在实际加工车间的应用中，这类夹头固定座一般布置在机床操作侧的伸手可及位置，换刀时操作人员可以随手将拆下的夹头放入对应腔位，需要取用的夹头也能直观看到，不需要在杂乱的工具盒里翻找，能有效缩短换刀辅助时间，同时也能避免夹头混放造成的规格混淆，每个腔位可以对应固定规格的夹头，日常整理清点也更加方便。连接筋的厚度经过受力校核，即使长时间承受夹头的重量、以及偶尔的外力碰撞，也不会出现断裂变形的情况，蜂窝状的排布结构相比单排排布的夹头架，抗扭刚度提升了40%以上，即使不小心被工件或者扳手磕碰，也不会出现整体变形导致腔体卡滞夹头的问题。腔体的内壁没有做额外的卡槽或者防滑结构，光滑的内壁更方便日常清理，沾附的切削液和铁屑可以直接用压缩空气吹净，不会有残留的铁屑卡在缝隙里划伤夹头表面。底部的安装面做了平面度处理，锁附在安装面上时不会出现翘边，整个固定座可以完全贴合安装基面，不会因为长期受力出现局部变形。
