便携式智能焊笔FDM可打印分体外壳结构

这款手持焊笔的分体式外壳，适配桌面级FDM熔融沉积成型3D打印工艺制作，面向电子维修、手工DIY、小批量电路板焊接、精密线束搪锡这类需要精细焊接操作的场景设计，解决了原厂焊笔外壳易磨损、个性化改装无适配结构件的痛点。日常在桌面维修工位、户外移动检修、创客空间手工制作场景中，这类手持焊笔需要长时间握持操作，外壳的握持手感、结构强度、内部器件固定可靠性直接影响操作效率，传统注塑外壳开模成本高，小批量定制改装灵活性差，采用FDM打印的分体外壳可以快速迭代结构，适配不同版本的焊笔控制板、发热芯组件。

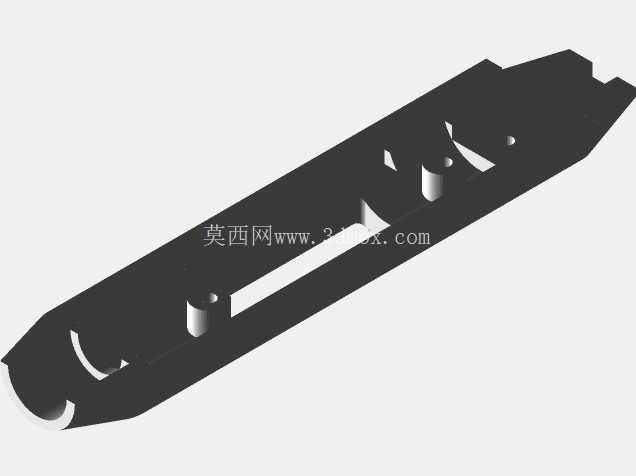

设计上采用上下两半对合的分体结构，无需复杂的支撑结构即可完成打印，打印完成后仅需三颗M2x16螺栓搭配三颗M2螺母即可完成锁紧固定，不需要额外的粘接工序，拆装维护十分方便，后期更换内部发热芯、检修控制电路时，只需拧下螺栓即可拆开外壳，不会像粘接结构那样出现拆壳损坏内部元件的问题。握持区域做了防滑纹理设计，纹理的凸起高度控制在0.8mm，间距2mm，既可以保证打印时不出现层间剥离问题，又能在长时间握持时增加摩擦力，避免手指出汗导致焊笔滑脱，尤其是在进行0402、0201这类微型表贴元件焊接时，稳定的握持手感可以大幅降低操作失误率。

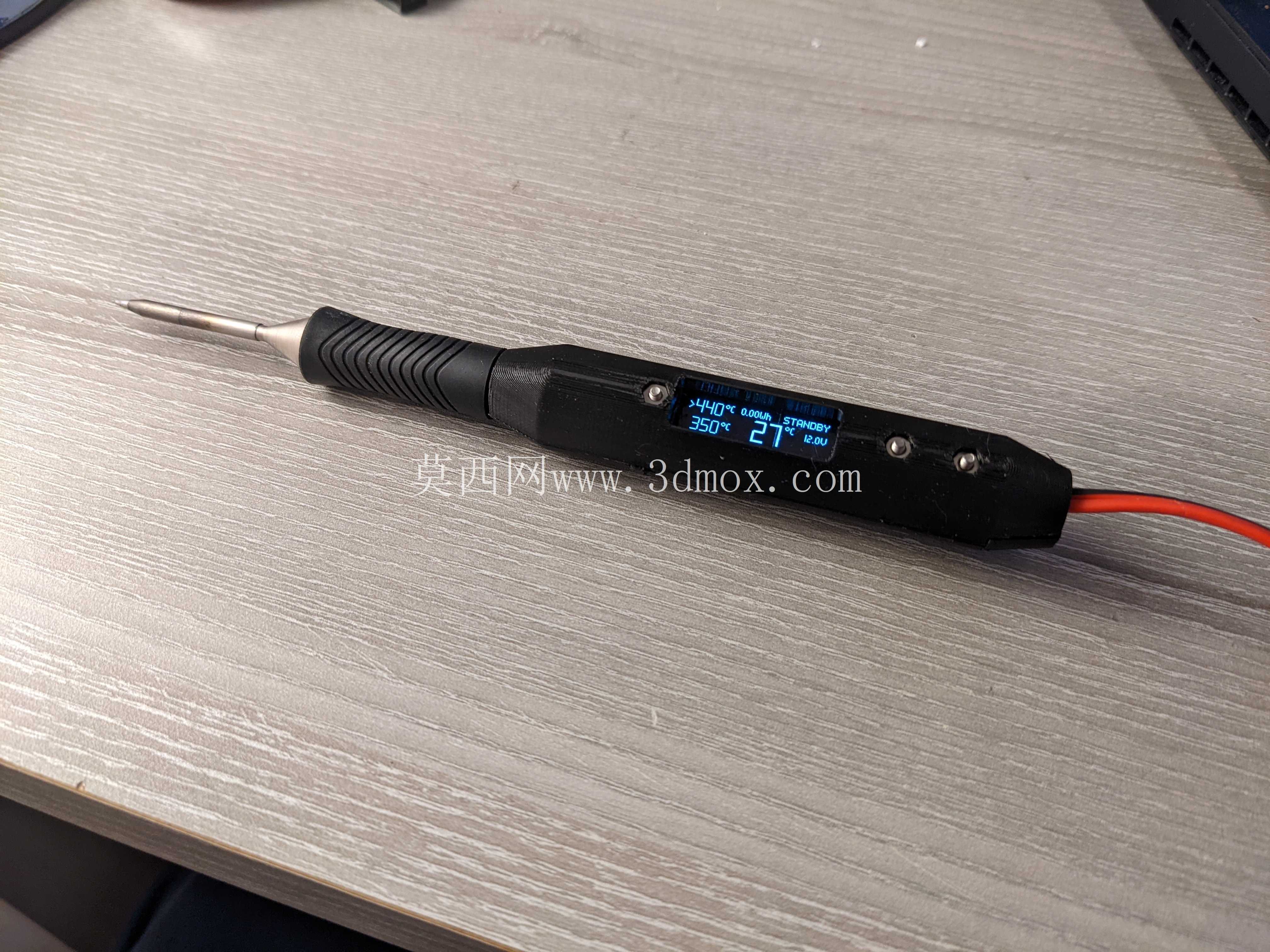

外壳前端做了阶梯式的金属头避让结构，适配直径8mm的标准焊笔金属发热套，配合0.5mm的装配间隙，既可以保证金属头安装后不会出现径向晃动，又能给发热芯的隔热衬套预留足够的安装空间，避免外壳长期接触高温部位出现软化变形。中部预留了0.96寸OLED显示屏的安装窗口，窗口边缘做了1mm的定位凸台，显示屏可以直接卡入凸台定位，不需要额外打胶固定，显示屏旁预留了两个直径3mm的按键安装孔，孔位做了0.2mm的拔模斜度，打印后无需二次打磨即可顺利安装轻触按键。尾部设计了直径5mm的出线孔，适配常规的硅胶电源线，出线孔位置做了圆角过渡，避免长期弯折电源线时线皮被外壳锐边割破，同时尾部内侧预留了线卡的安装槽，可以用扎带将电源线固定在壳体内，防止拉扯电源线时将内部接线扯断。

从安装边界来看，外壳整体长度控制在150mm，握持区域最大直径22mm，符合成年人手掌握持的舒适尺寸，内部腔体宽度预留18mm，高度12mm，可以容纳常规的恒温焊笔控制板、12V/24V直流供电模块，腔体内部做了2mm高的支撑筋，控制板安装后与壳体内壁留有1mm的间隙，既可以起到通风散热的作用，又能避免控制板上的贴片元件直接接触壳体内壁造成短路。两半壳体的对合面做了0.3mm的定位止口，装配时可以快速对齐，不会出现上下壳错位的问题，螺栓孔位置做了2mm厚的凸台，增加螺栓连接位置的结构强度，避免多次拆装后螺栓孔出现开裂。打印时可以选择PLA、PETG等常规FDM耗材，PETG耗材的耐温性能更好，更适合焊笔这类有一定工作温度的工具外壳，打印层厚设置在0.2mm即可满足表面质量要求，不需要做抛光等后处理工序，打印完成后去除少量支撑即可直接装配使用，对于创客群体、维修从业者来说，可以根据自己的使用习惯修改外壳的握持纹理、增加辅助功能安装位，比如加装烙铁头放置挂扣、温度提示标识凹槽等，灵活适配不同的使用需求。
