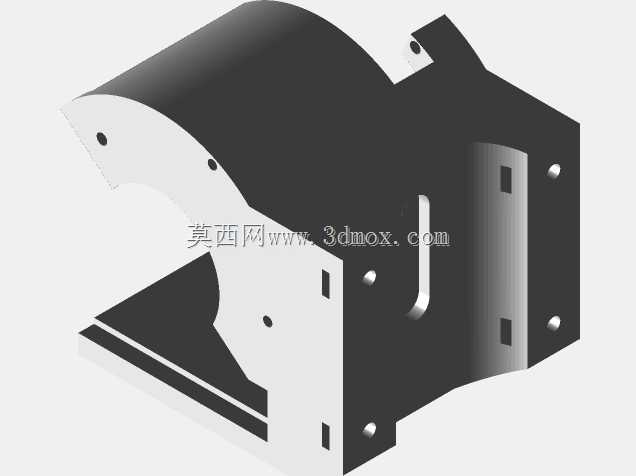

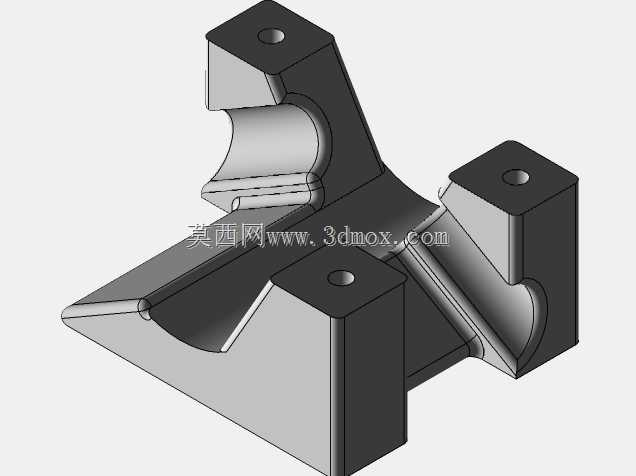

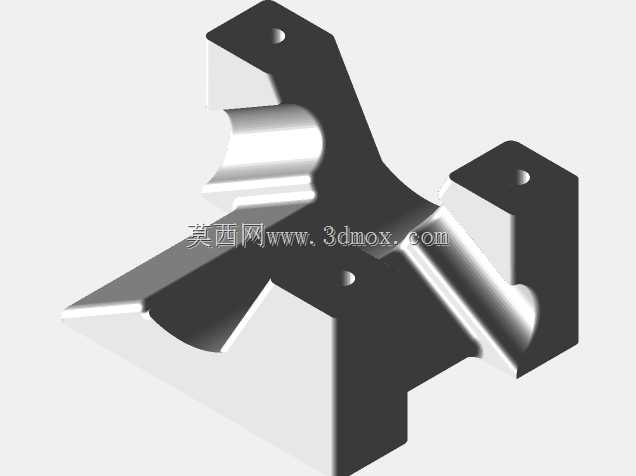

DiabaseH系列点胶头安装固定支架

　　这套支架结构面向桌面级增材制造设备的高粘度流体挤出改造场景，核心作用是把Viscotec viprohead系列精密点胶头可靠挂载在Diabase H系列复合加工3D打印机的运动轴端，让设备在原有FDM熔融沉积成型能力之外，拓展出膏状物料、高粘度浆料、双组分胶体的精密挤出功能，常见于柔性电子打印、硅胶软体制件、陶瓷浆料成型、导电膏涂覆、生物材料沉积这类需要高精度微量供料的实验室与小批量试制场景。

　　做这类改造最先要解决的就是安装边界匹配问题，Diabase H系列设备的运动滑台预留了标准化的打印头挂载接口，支架的对接端完全贴合原有滑台的安装孔位，不需要对设备本体做钻孔、切割这类不可逆改装，拆装后可以快速换回原厂FDM挤出头，兼顾设备多工艺切换的灵活性。支架整体采用立式环抱布局，点胶头装入后其出料嘴的轴向位置和原厂FDM喷嘴的刀尖坐标完全对齐，设备原有调平坐标系、运动行程参数不需要重新大范围标定，换型后只需要做一次喷嘴高度偏移校准就可以投入使用，大幅降低改造后的调试工作量。

　　结构设计上优先考虑了点胶头的装夹稳定性，Viscotec viprohead属于精密容积式点胶部件，工作过程中内部螺杆转动会产生持续微振动，如果装夹刚性不足，高速运动启停时点胶头会出现小幅晃动，直接导致挤出线条偏移、涂覆轨迹错位。支架的环抱夹持面和点胶头的圆柱外壳轮廓完全贴合，接触区域做了防滑贴合处理，锁紧后不会出现周向转动或者轴向窜动；支架本体的受力路径做了加强处理，挂载点到点胶头出料端的悬臂长度尽可能缩短，把运动加速时的头部挠度控制在0.1mm以内，满足高精度轨迹涂覆的刚性要求。

　　实际装配配套的紧固件全部采用标准M5规格，三根M5*70mm的螺纹拉杆穿过支架两侧的安装孔，配合M5翼形螺母可以徒手完成预紧，不需要额外扳手就能快速调整点胶头的上下伸出高度；M5锁紧螺母在位置标定完成后锁死，避免设备长期运行中螺母松动移位。支架上还预留了M3规格的辅助安装孔位，M3x16、M3x20规格的螺丝用来固定点胶头的信号线缆、供料气管以及针式转接接头，所有管线可以沿支架侧边规整排布，不会和设备的X/Y运动轴发生拖拽干涉。

　　供料回路的适配也在结构设计的考虑范围内，点胶头的进料端需要通过气动快插接头连接供料管路，选用标准1/4-18NPT转鲁尔锁的转接接头，可以兼容市面上绝大多数标准点胶针筒、压力料罐的输出接口，气动管路采用6mm外径的标准PU管，接头螺纹处缠绕聚四氟乙烯生料带做密封，高粘度膏体输送时不会出现漏料、泄压问题。支架侧面专门留出了接头操作空间，更换供料管路或者拆装针筒时不需要把整个点胶头从支架上拆下，日常换料维护的效率很高。

　　针对点胶头的日常操作需求，支架的夹持位置特意避开了点胶头尾部的放气阀操作区域，当点胶头初次安装或者更换物料时，需要拧动放气阀排出泵腔内部的空气，避免供料回路出现气隙导致出料断续，支架留出的操作空间可以直接用标准扳手卡住放气阀旋钮，不需要额外拆解支架就能完成排气操作。早期版本的支架曾经出现过夹持位置遮挡放气阀的问题，装机后操作人员只能用手勉强拧动阀门，排气力度不足，优化后的结构把阀门操作区域完全敞开，日常维护的便利性大幅提升。

　　从运动干涉校验的角度，整套支架连同点胶头装入设备后，所有外轮廓都在Diabase H系列设备的原有打印头运动包络范围内，X轴走到左右极限位置、Y轴走到前后极限位置时，支架和点胶头都不会和设备机架、成型平台、外围外壳发生碰撞；Z轴下行到最低打印高度时，点胶头的出料嘴距离成型平台的最小间隙和原厂FDM头完全一致，不会出现撞板风险。支架的重量经过轻量化优化，整体挂载重量控制在运动轴的负载额定范围内，不会因为额外负载过大导致电机丢步、运动精度下降。

　　针对多物料切换的使用需求，支架的夹持口径适配Viscotec viprohead 3系列点胶头的标准外壳尺寸，同一台设备如果配备多台不同量程的点胶头，支架的装夹位置可以通用，更换点胶头时只需要松开环抱夹持的锁紧螺母，抽出旧点胶头、装入新点胶头再锁紧，重复定位精度可以控制在0.05mm以内，不需要重新校准出料嘴的XY坐标，非常适合频繁切换物料、多工艺试制的实验室研发场景。

　　结构的受力分布也做了针对性优化，点胶头工作时供料管路会带一定的拉扯外力，支架把所有安装锁紧点布置在靠近运动滑台的一侧，外力不会形成额外的悬臂力矩，长期运行后支架不会出现形变偏移。针对浆料打印可能出现的滴料、漏料问题，支架的安装面都做了避空，残留的膏体不会堆积在安装缝隙里，日常清洁只需要擦拭支架外表面即可，没有清洁死角。
