吉他背带安装固定支撑轮结构

　　在电声乐器及原声吉他的周边配套五金件设计中，背带固定支撑结构是直接影响演奏使用体验的核心小部件，很多演奏者在站立表演时遇到的背带滑脱、琴身晃动、安装位硌手等问题，本质上都是支撑固定件的结构设计没有匹配实际使用场景的受力需求。这款支撑轮结构的设计，首先从实际演奏的受力场景出发：站立演奏时吉他的重心通常偏向琴颈方向，背带两端的固定点需要承受整琴3-5kg的持续静载荷，同时演奏过程中琴身的小幅摆动、表演者的肢体动作会带来间歇性的侧向冲击力，常规的平面背带钮在长期使用后容易出现背带挂孔磨损、固定螺丝松动的问题，而带轮缘的支撑结构可以让背带的挂接部位卡在两个轮缘之间，避免背带在使用过程中从固定位横向滑出。

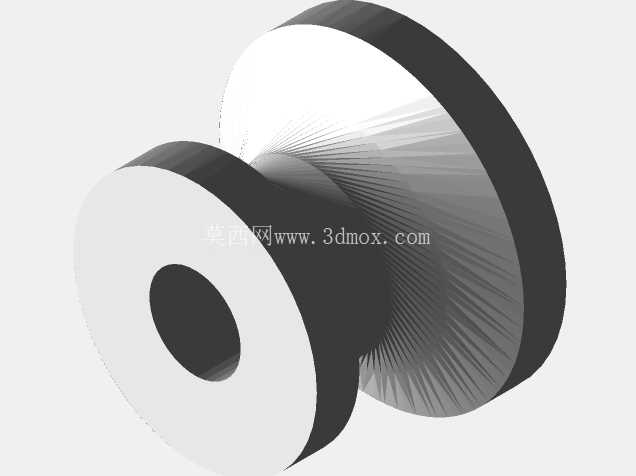

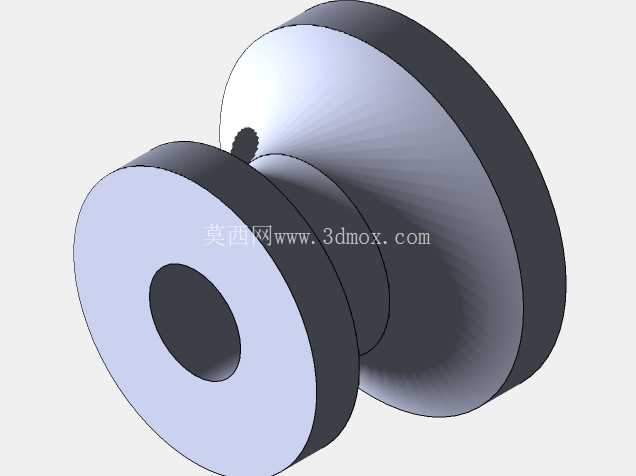

　　从结构细节来看，该部件采用中间收窄、两端带凸缘的工字形轮体设计，中间收窄的柱面直径匹配常规吉他背带端部挂孔的通用尺寸，两端凸缘的直径比中间柱面大出足够的限位尺寸，既可以防止背带在晃动中脱出，又不会因为凸缘过大导致背带安装时难以套入。中心的通孔为沉头螺丝过孔，安装时沉头部位可以完全容纳螺丝头部，不会出现螺丝凸起刮蹭背带或者硌到演奏者身体的情况，通孔的直径适配吉他行业通用的背带固定螺丝规格，不需要额外对琴身的原有安装孔进行扩孔或者改装，可以直接替换原有损坏的背带钮，适配绝大多数量产原声吉他、电吉他的琴身尾钉位置以及琴颈根部的背带安装位。

　　设计过程中对安装边界做了充分的适配考量：靠近琴身一侧的凸缘端面为平面设计，安装时可以完全贴合琴身的木质或者漆面表面，不会因为接触面存在弧度导致安装后出现应力集中，长期使用压损琴身漆面；另一侧的凸缘做了小角度的锥面过渡，既可以在安装背带时起到导向作用，让背带挂孔更容易滑入中间的柱面位置，又能减少凸缘边缘的锐边，避免刮伤背带的皮革或者织带材质，延长背带的使用寿命。中间柱面的表面粗糙度做了针对性控制，既不会因为过于光滑导致背带在柱面上随意转动、让琴身出现不必要的偏转，也不会因为表面过于粗糙磨损背带挂孔的纤维。

　　从实际使用的场景来看，这种带限位凸缘的支撑结构除了常规的背带固定作用，还可以适配带锁扣结构的高端背带，中间的柱面长度足够容纳锁扣的卡扣结构，不会出现锁扣无法完全卡入的情况；对于需要在琴身尾部同时安装背带钉和音频输出插座的电箱吉他，该结构的中心通孔可以做同轴避让设计，不会和音频插座的安装结构产生干涉，安装后音频线的插拔也不会被凸缘结构阻挡。很多业余改装者在自行更换背带固定件时，往往忽略安装面的贴合度问题，选用的固定件背面存在凸起或者弧度，安装后螺丝拧紧时会对琴身漆面产生局部压应力，温度变化时很容易出现漆面开裂的问题，这款结构的安装端面做了全平面加工，安装时配合薄的橡胶垫片可以完全分散螺丝的压紧力，即使在温差较大的演出环境中频繁拆装，也不会对琴身漆面造成损伤。另外，结构的整体外形没有尖锐的棱角，所有边缘都做了小圆角过渡，表演者在换把、大幅度移动琴身的时候，即使肢体碰到该部件也不会被刮伤，相比很多棱角分明的金属背带钮，使用安全性更高。在材质适配性上，该结构的壁厚设计兼顾了金属材质和硬质工程塑料材质的加工需求，采用金属加工时可以选用锌合金压铸或者铝合金车削工艺，批量生产效率高、成本可控；采用硬质工程塑料注塑生产时，壁厚均匀不会出现缩痕、翘曲等注塑缺陷，同时足够的结构强度可以承受演奏过程中的各类冲击载荷，不会出现断裂失效的问题。
