双款球头特殊螺钉紧固连接件结构设计

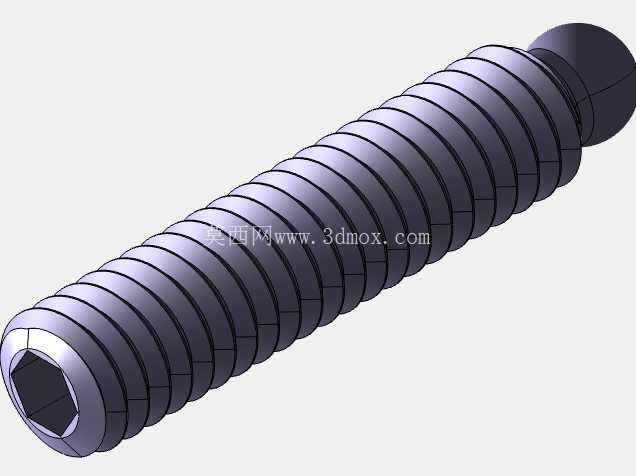

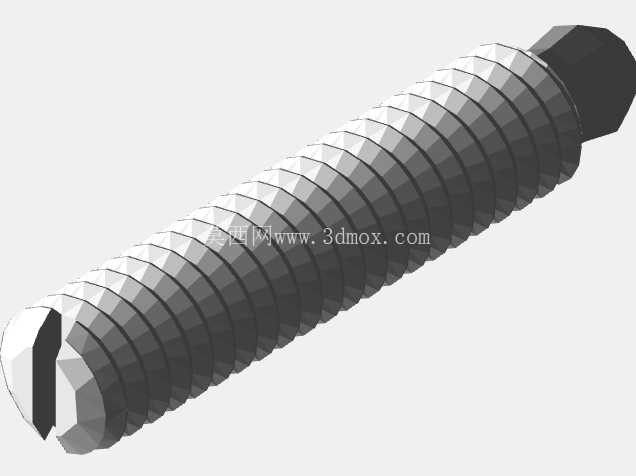

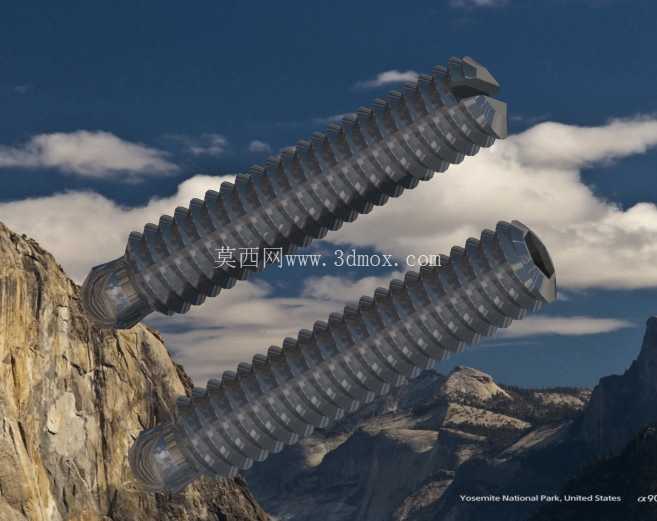

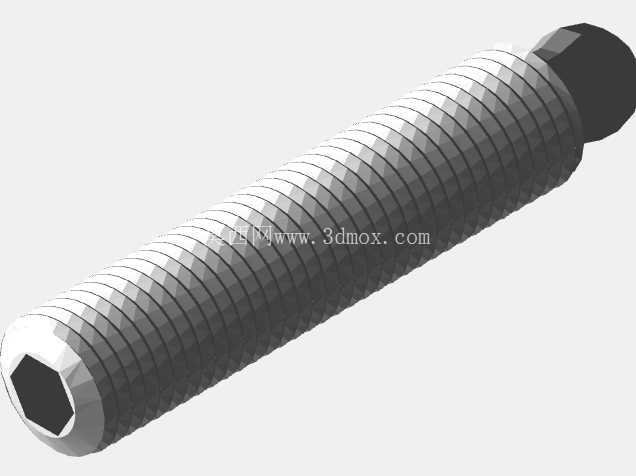

　　日常做设备装配结构设计时，经常会遇到狭小安装空间内的紧固需求，常规内六角或者十字槽螺钉往往因为操作角度限制，无法顺利完成拧紧作业，这两款差异化设计的球头螺钉，就是针对这类受限工况开发的紧固连接件。两款螺钉的杆部都采用标准连续三角螺纹结构，螺纹牙型经过优化，牙侧角控制在60度标准范围内，牙顶和牙底都做了微小圆弧过渡，既保证和标准内螺纹的啮合精度，也能减少螺纹啮合时的应力集中，避免反复拆装后出现滑牙、螺纹咬死的问题。两款螺钉的核心差异在头部驱动区域，其中一款的驱动槽做了加深处理，槽口边缘做了倒角导向，能让批头更顺畅插入，即使在安装面和操作方向存在15度以内倾角时，也能保证批头和驱动槽的有效啮合，不会出现批头滑脱刮伤零件表面的情况；另一款的驱动端做了内凹式的球面适配结构，能配合球头批头实现更大角度的偏置操作，适合设备内部深腔、周边有结构遮挡的安装位置，不需要完全垂直于螺钉端面就能施加足够的拧紧力矩。两款螺钉的下端都设计为球形端头，这个结构不是装饰性设计，在实际装配场景中，球形端头可以在零件定位孔存在微小位置偏差时，起到导向导入的作用，不需要额外用锥销做预定位，就能让螺钉顺利穿过叠层零件的安装孔，降低装配时的对位难度；同时球形端头和被连接件的接触区域为环形线接触，相比平端螺钉，能减少对被连接件表面的压痕损伤，尤其是在固定薄壁钣金件、塑料结构件时，不会因为拧紧压力集中导致零件表面出现凹陷变形。

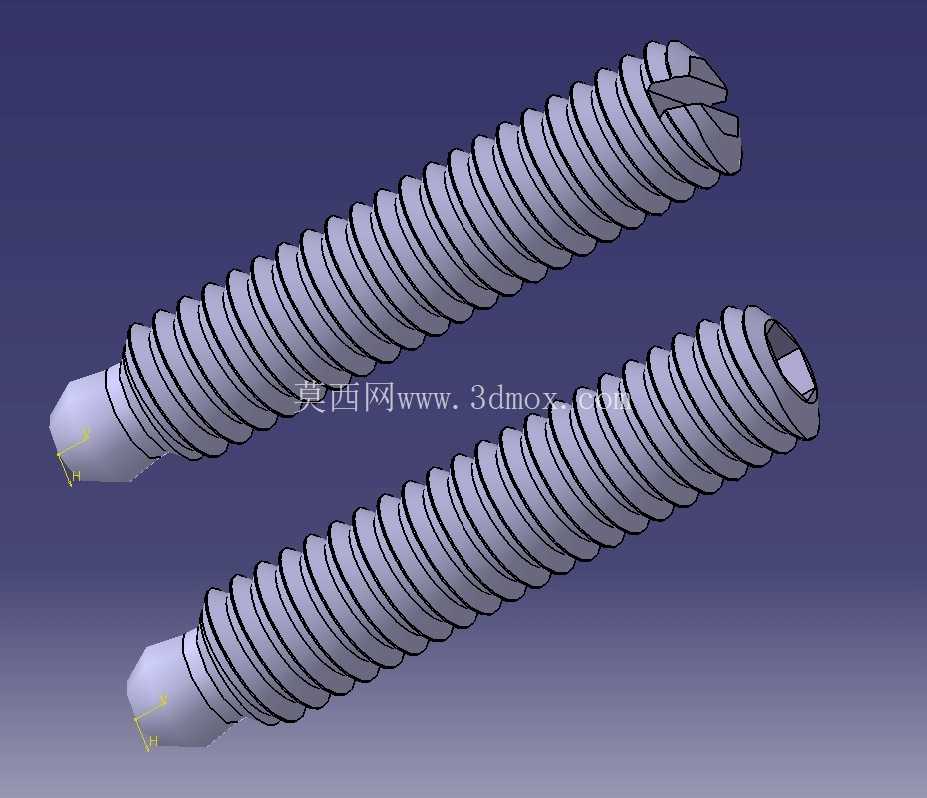

　　做三维建模时，螺纹部分没有采用简化的贴图示意，而是按照实际牙型参数做了精确的螺旋切除特征，每一圈螺纹的起始端和收尾端都做了收尾过渡，还原实际冷镦加工后的螺纹形态，方便后续做装配干涉检查时，能准确判断螺纹啮合长度是否满足设计要求——通常这类紧固件的有效啮合长度需要达到螺纹公称直径的1.2到1.5倍，才能保证足够的连接强度，避免受载后螺纹脱扣。两款螺钉的杆部直径公差按照h6级精度控制，头部和杆部的同轴度公差控制在0.05mm以内，球形端头的表面粗糙度要求达到Ra1.6，减少装配导入时的摩擦阻力。

　　在实际应用场景中，这类螺钉可以覆盖从消费电子外壳装配、小型自动化设备内部组件固定，到模具附属结构紧固、工装夹具定位锁紧等多个场景，针对不同的安装空间，可以灵活选择对应驱动形式的型号：如果是开放安装面、需要大扭矩拧紧的场景，选加深槽款能获得更稳定的批头咬合效果；如果是设备内部、操作空间狭窄、无法垂直下批的位置，选球面适配款能大幅降低装配操作难度，减少因为操作空间不足导致的装配不良问题。建模过程中也充分考虑了安装边界的预留，螺钉头部的外径比螺纹公称直径大20%左右，既保证足够的承压面，也不会因为头部过大占用过多周边安装空间，头部高度控制在螺纹公称直径的0.6倍，避免头部突出安装面过多影响设备外观或者周边零件的运动路径。

　　两款螺钉的螺纹长度覆盖了常用的叠层连接厚度范围，从3mm到12mm的叠层厚度都能适配，不需要额外增加垫片调整压紧间隙，球形端头的球面半径和杆部直径保持固定比例，保证不同长度规格的螺钉都有一致的导向效果。在做结构强度校核时，针对螺钉的危险截面——也就是螺纹收尾处的杆部位置，做了应力集中系数的修正，按照8.8级强度等级的材料参数计算，能满足常规工业装配场景下的抗拉、抗扭载荷要求，不会在正常拧紧力矩下出现杆部断裂或者头部变形的问题。
