立式废气处理加力燃烧装置结构设计

项目分类:铸造模 发布时间:2026-05-21 ID:1154549
  • 立式废气处理加力燃烧装置结构设计
  • 立式废气处理加力燃烧装置结构设计
  • 立式废气处理加力燃烧装置结构设计
  • 立式废气处理加力燃烧装置结构设计

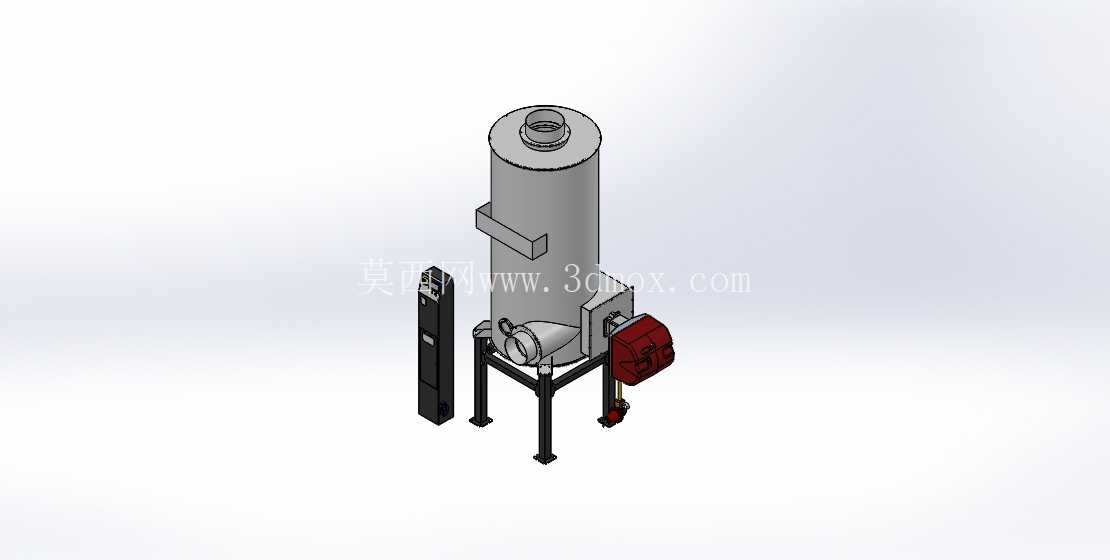

在涂装线烘干工序、石化装置尾气排空、橡塑加工挤出废气收集这类工况里,经常会遇到低浓度有机废气无法直接达标排放的问题,这类废气组分波动大、热值不稳定,直接送入常规焚烧炉容易出现熄火、燃烧不完全的问题,加力燃烧装置就是为补燃这类废气设计的核心单元。这套立式结构的加力燃烧装置,整体采用圆柱立式罐体作为主燃烧室,底部配套四支可调式支撑脚架,可直接安装在混凝土设备基础或者钢制操作平台上,安装时需要预留周边1.2米以上的操作检修空间,尤其是侧面燃烧器安装位、尾部点火组件位置,要预留足够的拆装操作距离,避免后期维护时无法拆卸燃烧器喷嘴、点火电极等易损件。

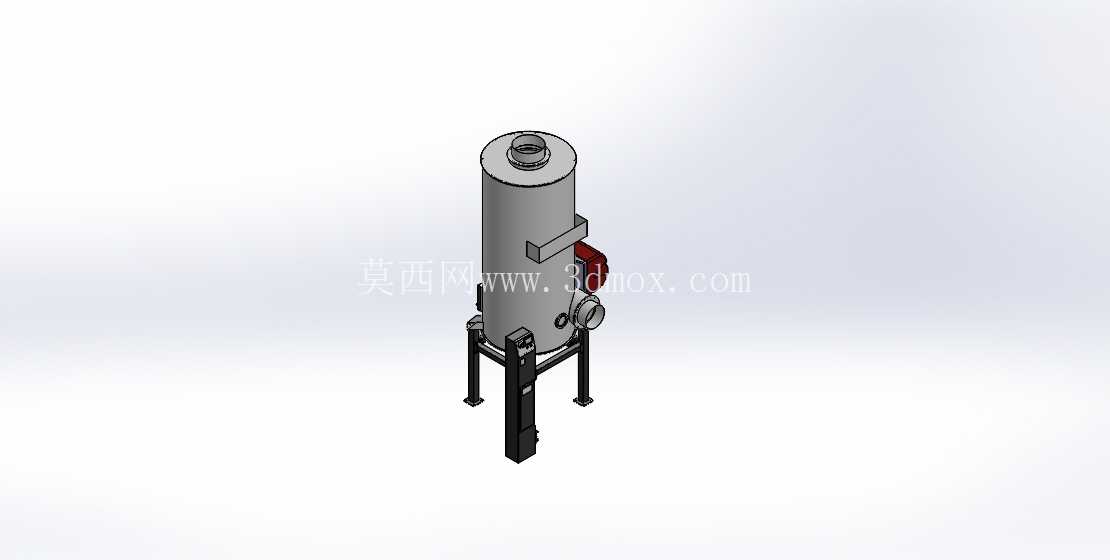

从结构设计逻辑来看,主罐体采用立式布局是为了让废气在罐体内形成自下而上的流动路径,延长高温烟气停留时间,保证废气中的可燃组分充分氧化分解,罐体顶部设置的排气接口可直接对接后续余热回收装置或者排烟管道,侧面预留的检测接口可以安装温度传感器、压力测点,实时监控燃烧室内的工况参数。罐体侧面外挂的燃烧机组采用侧装式结构,和主罐体通过法兰连接,这种设计的好处是可以根据废气热值变化调整燃烧输出功率,当废气本身热值足够维持燃烧温度时,燃烧机组可自动调低出力,当废气浓度降低热值不足时,燃烧机组自动补燃,保证燃烧室温度始终维持在有机物分解需要的温度区间,避免出现排放超标的问题。

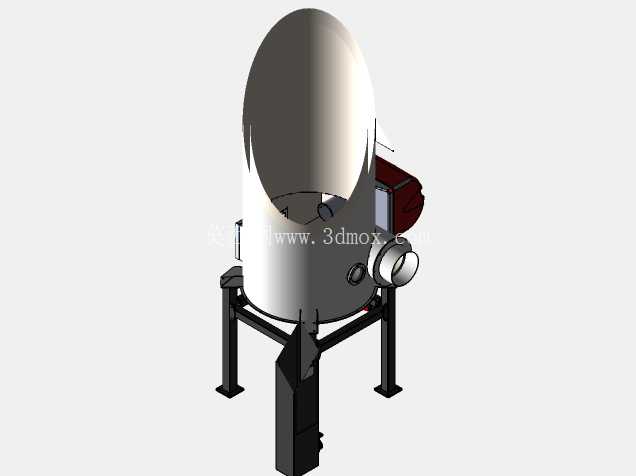

罐体旁配套的立式控制柜体集成了点火控制、火焰检测、故障联锁的相关元件,柜体和主罐体保持0.8米左右的安装间距,既方便布线,也能避免罐体高温辐射影响电控元件的使用寿命,柜体底部设置的电缆进线口采用密封结构,可适配户外或者高湿度车间的安装需求。燃烧机组尾部配套的红色护罩是点火变压器和燃气阀组的防护结构,设计时特意将阀组位置布置在罐体侧面的低温区,避免长期高温烘烤导致密封件老化失效,护罩上预留的散热孔可以保证阀组工作时的热量及时散出,降低故障概率。

支撑脚架采用型钢焊接结构,每支脚架底部都设置了安装底板,可通过膨胀螺栓和基础固定,安装时需要调整四个脚的水平度,保证主罐体的垂直度偏差不超过千分之一,避免内部气流分布不均影响燃烧效率。罐体侧面设置的爬梯结构方便运维人员爬到罐体顶部检查排气接口、检测元件,爬梯的踏步间距按照人体工程学设计,攀爬时不需要大幅度跨步,侧面的扶手可以保证运维操作时的安全。

在实际工况应用中,这类加力燃烧装置通常会布置在废气收集管道的末端,前端经过喷淋、过滤预处理后的废气从罐体下部进入燃烧室,和燃烧器输出的高温火焰充分混合,在罐体内完成氧化燃烧过程,分解后的无害烟气从顶部排出。设计时特意将进气口设置在燃烧器火焰的扩散区,让废气一进入罐体就和高温烟气接触,快速升温到反应温度,避免出现低温区导致废气未充分反应就排出的问题。罐体内部的耐火层设计也充分考虑了长期高温工作的需求,采用多层隔热结构,既保证罐体外部表面温度不会过高造成人员烫伤,也能减少罐体内的热量损失,降低运行时的燃料消耗。

针对不同工况的适配性,这套结构的安装接口都采用标准法兰设计,可以根据处理风量的大小调整罐体的直径和高度,燃烧器也可以适配天然气、液化石油气等不同燃料,满足不同厂区的能源供应条件。在三维建模过程中,所有的安装配合面都预留了合理的公差,法兰连接位的螺栓孔位置完全匹配行业通用标准,不需要二次修改就可以直接导出工程图用于生产制造,各个部件的装配关系都按照实际装配顺序设置,方便结构设计人员在此基础上做参数化调整,适配不同的项目需求。
