垂直轴空气涡轮流场受力仿真结构

　　垂直轴空气涡轮属于小型风能捕获装置中较有代表性的一类结构，其核心工作对象不是固体传动链本身，而是来流风场与叶片、端板、立柱之间持续变化的气动作用。与水平轴机组相比，垂直轴方案不需要复杂的偏航对风机构，风从任意水平方向进入时，转子都可以围绕固定竖直轴线持续旋转，这一特点使其在城市楼宇边角、分布式供能节点、小型监测站点、教学实验平台以及低风速复杂紊流区域具有较强适配性。实际布置时，设备往往安装在空间受限的位置，周围可能存在墙体、护栏、设备箱体或屋面凸起物，气流方向和速度并不稳定，因此结构设计不能只关注理想风洞条件下的单工况效率，还要考虑紊流来流、局部回流、叶片两侧压差波动以及启动阶段的低速响应。

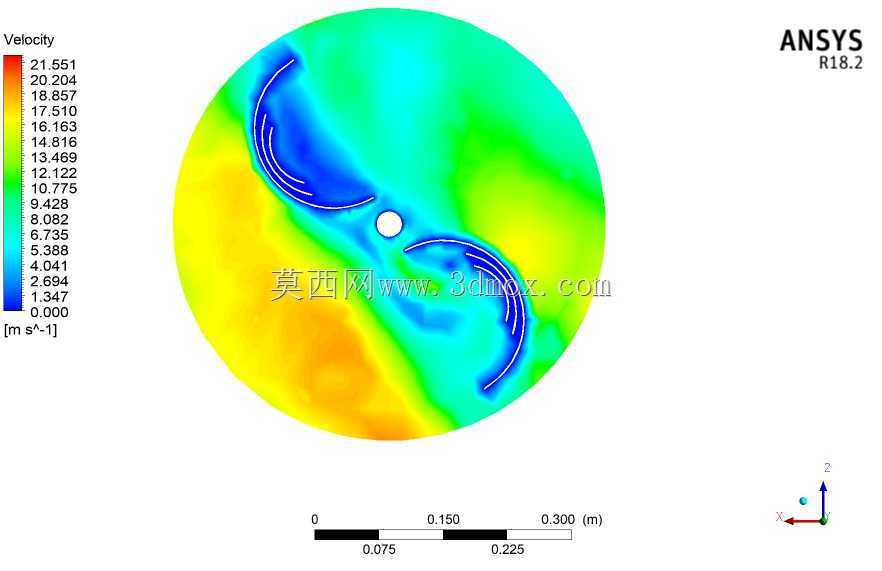

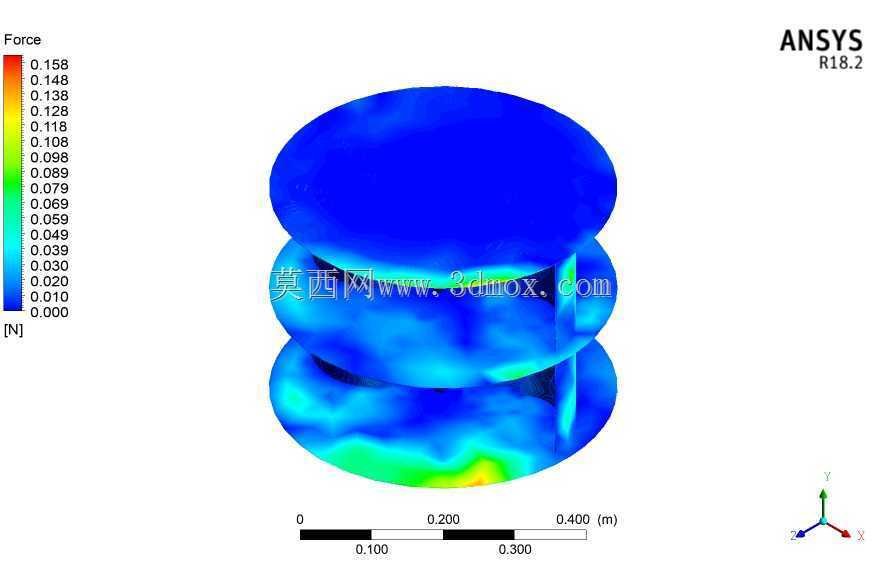

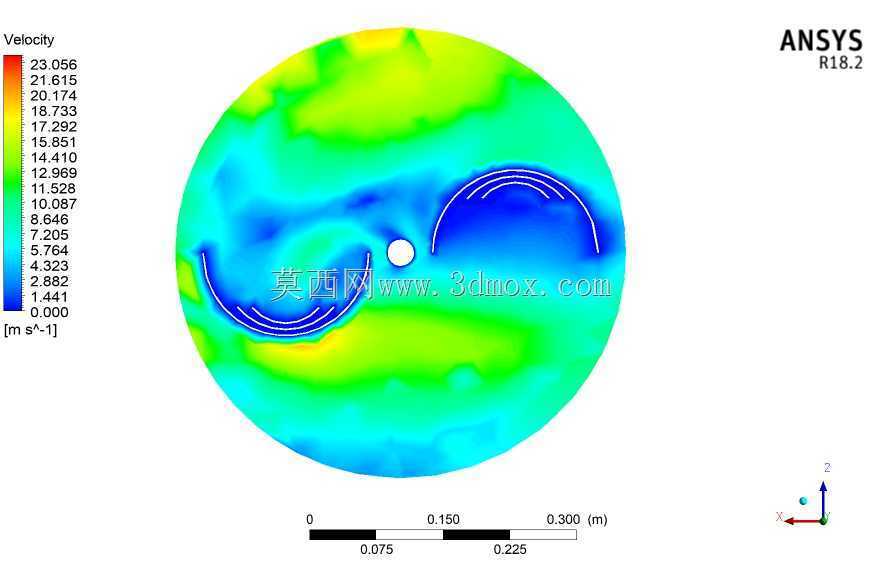

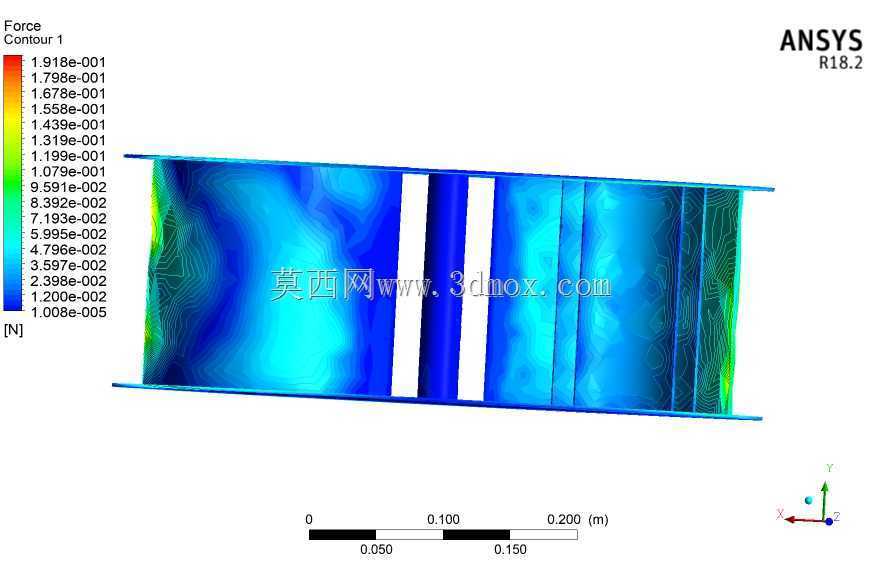

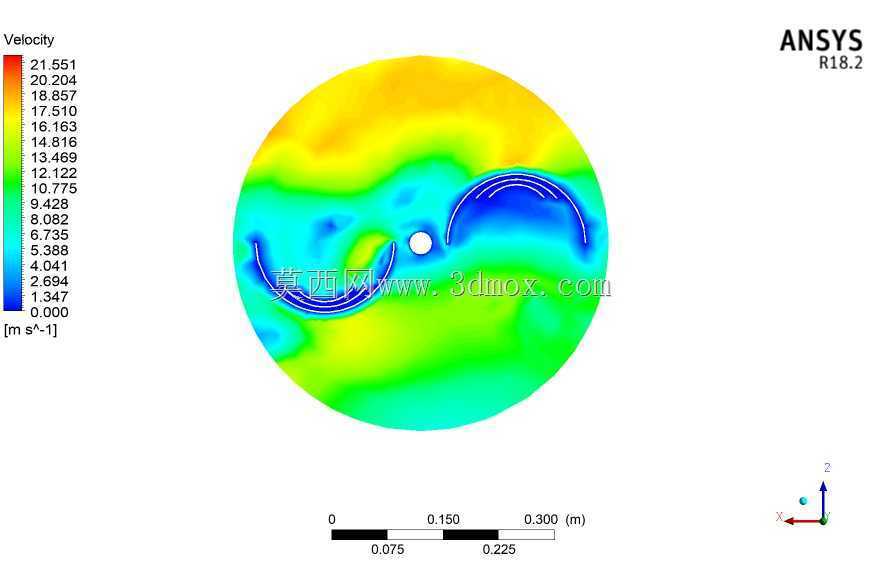

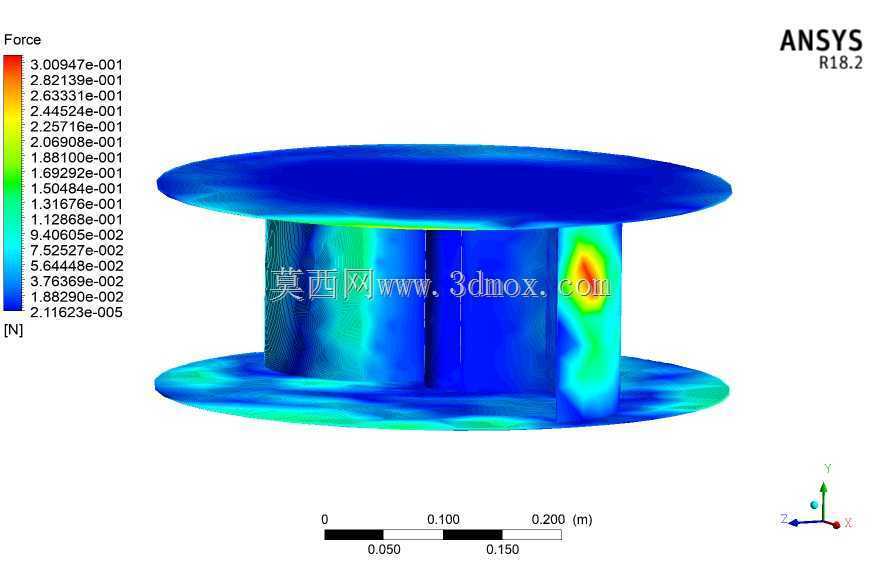

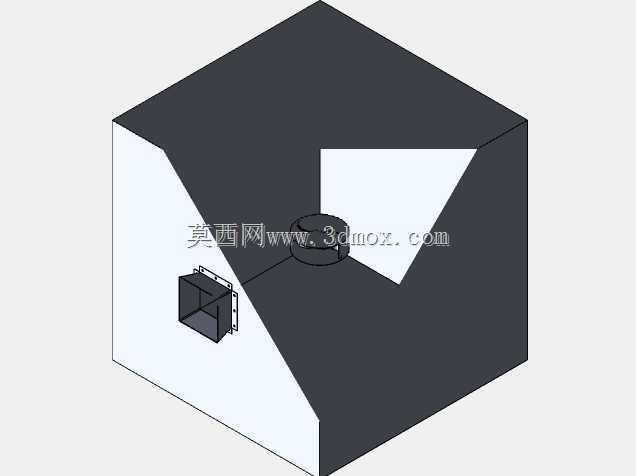

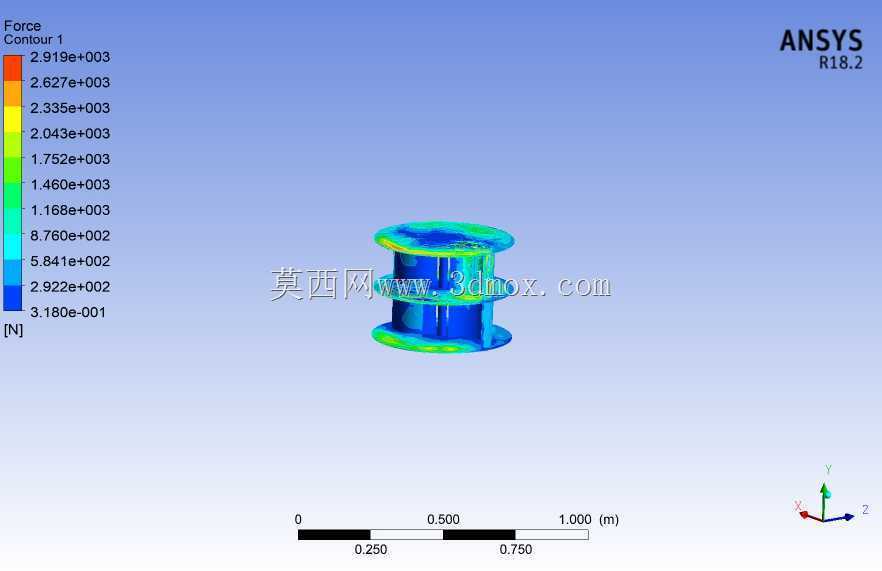

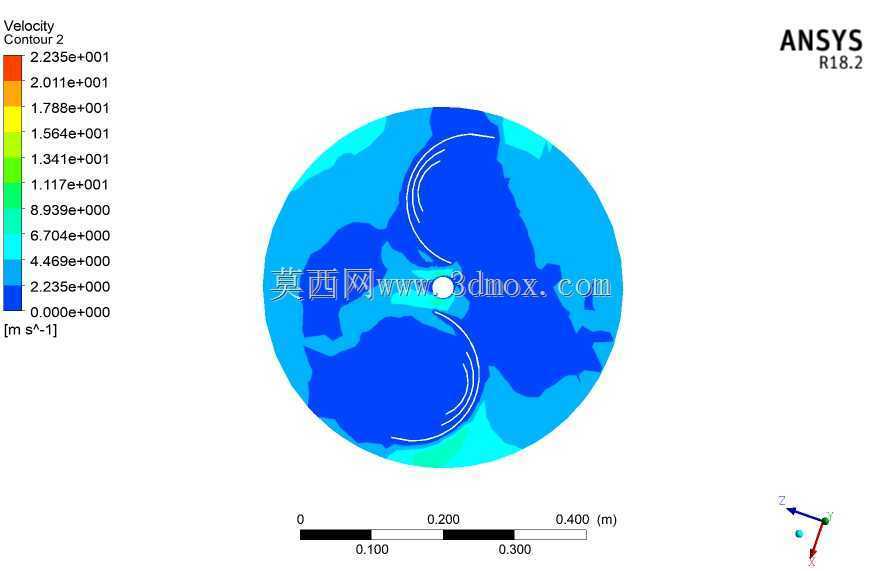

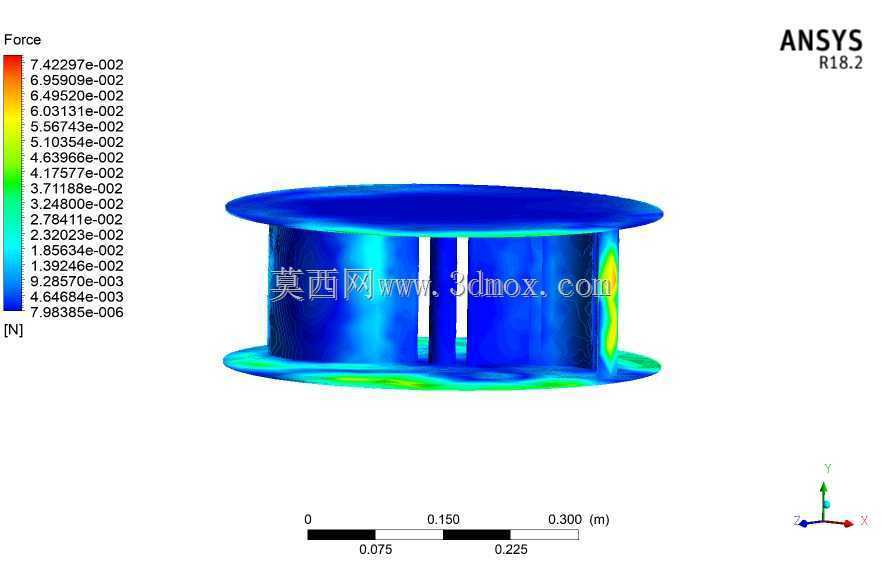

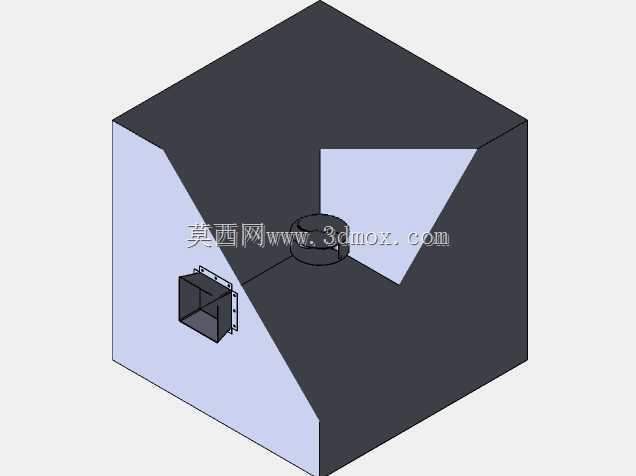

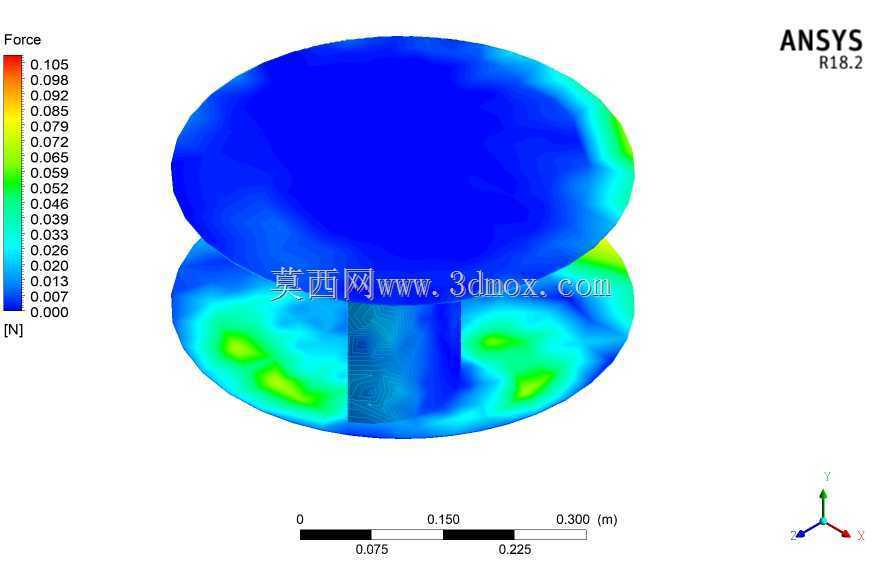

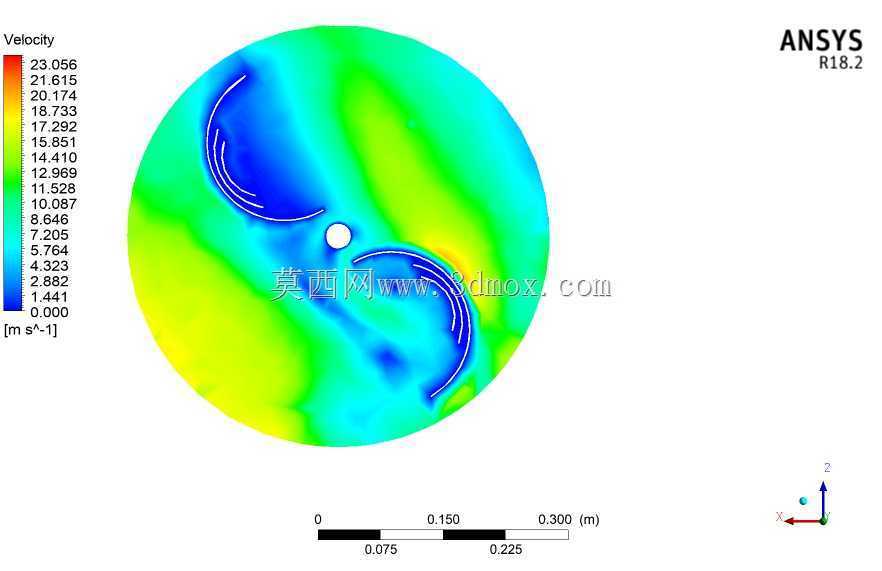

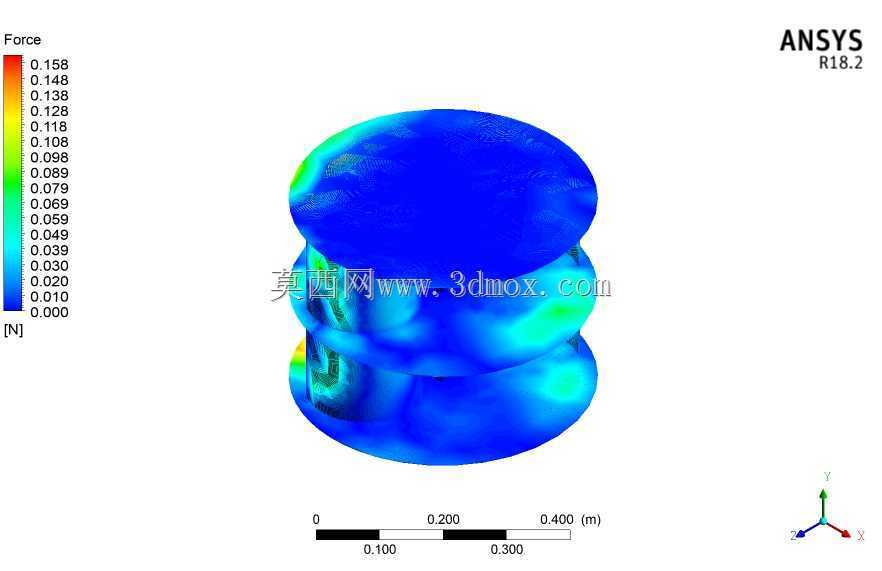

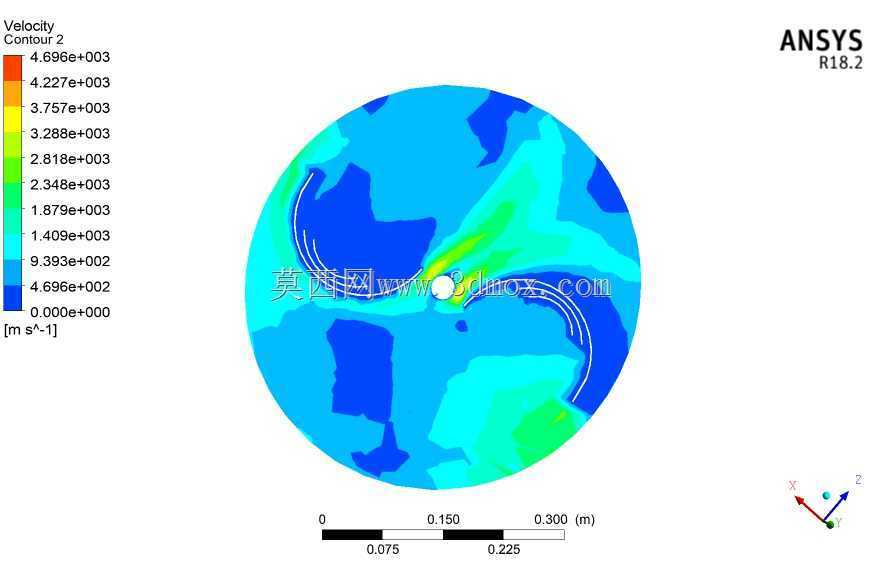

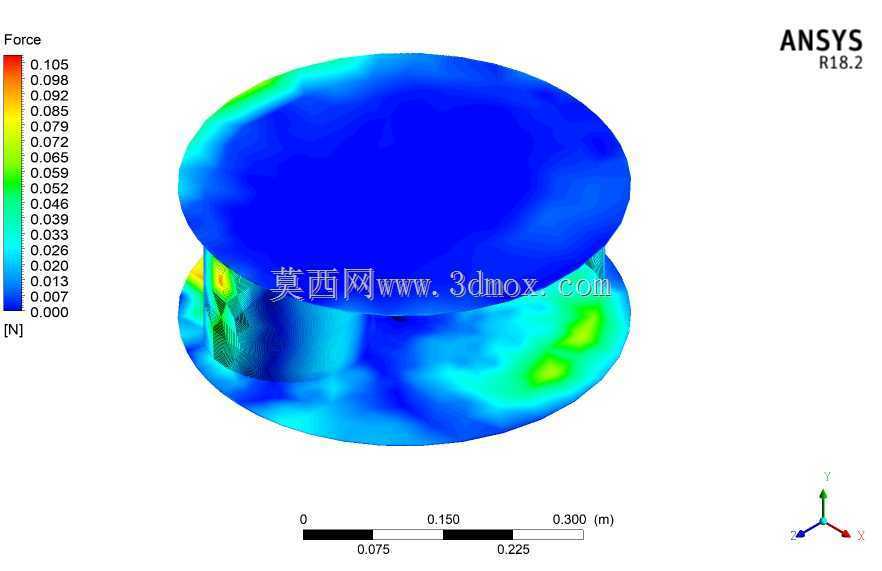

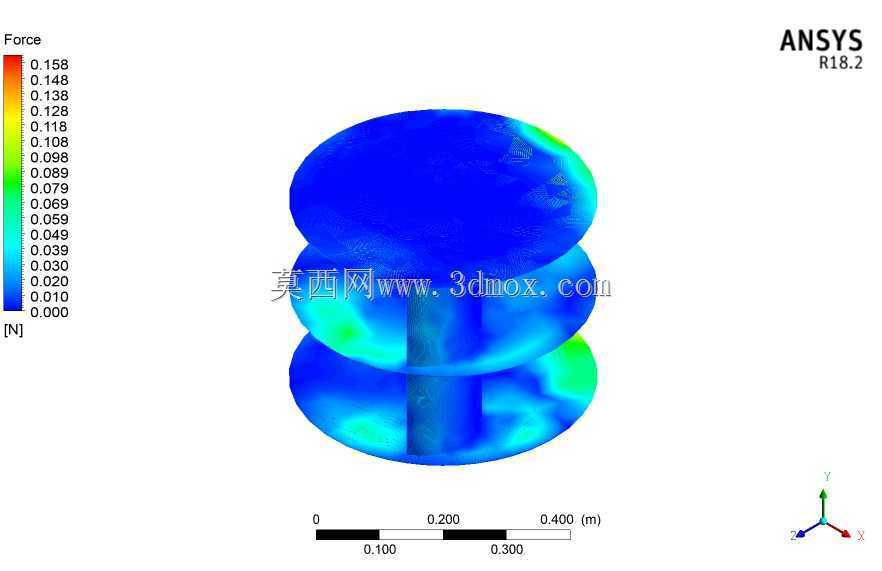

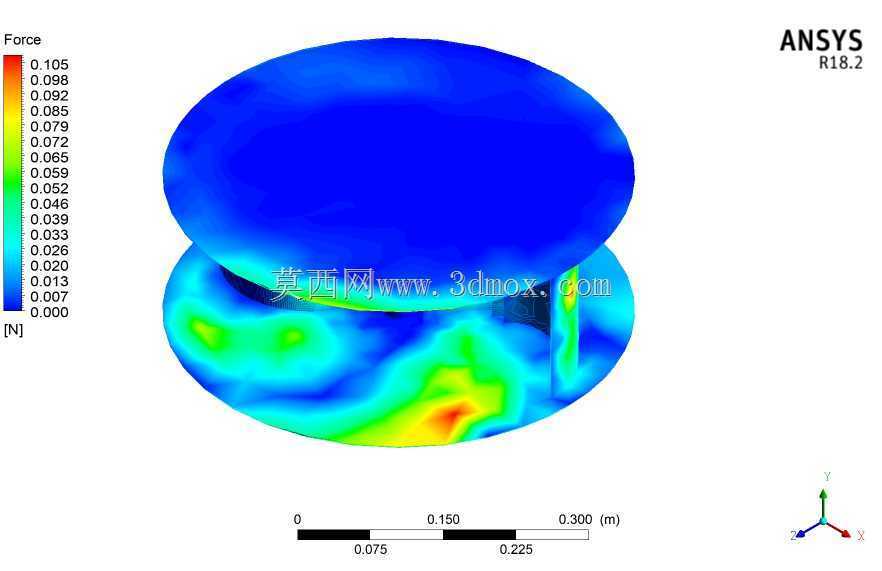

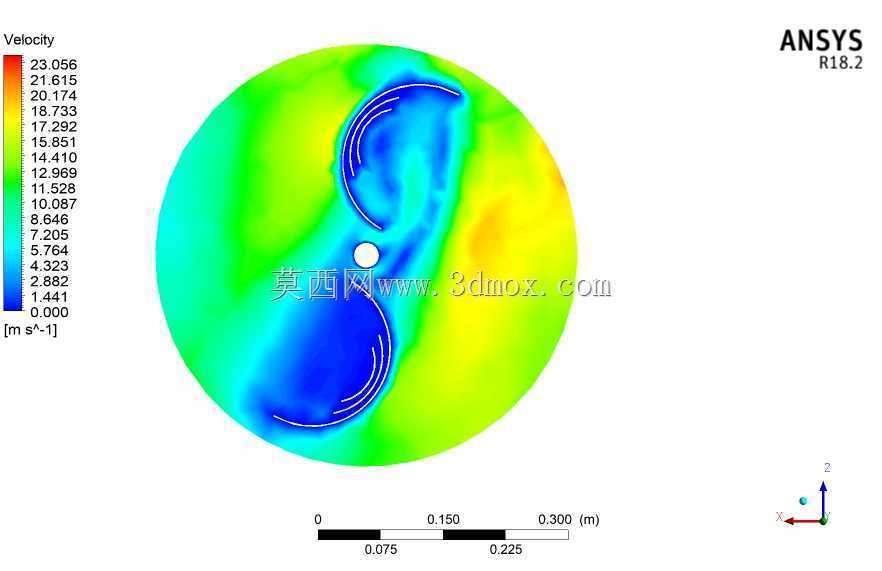

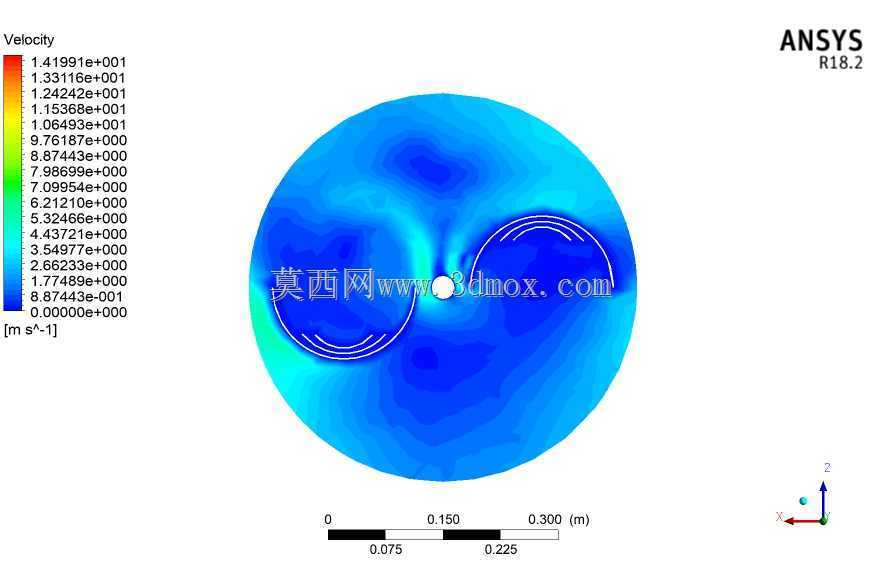

　　该涡轮外形采用上下环形端板与中间竖直叶片组合的方式，整体转子绕中心轴旋转。上端板和下端板形成近似封闭的气动边界，可减少叶片上下端面的气流绕流损失，使风在两层端板之间更集中地作用于叶片型面；中间叶片承担主要的能量转换任务，气流经过叶片前缘后在两侧形成压力差，压力沿叶片高度方向分布并不均匀，靠近端板区域受端面约束明显，叶片中段则更容易形成连续的压力传递。竖直支撑柱用于维持上下端板间距，并将叶片载荷传递到主轴和下部支撑结构，柱体本身也会处于流场之中，其位置、直径和数量会改变局部通流面积，若布置不当，可能在叶片旋转过程中产生周期性遮挡，使扭矩输出出现脉动。从受力云图的分布可以看出，转子表面的高载荷区域并非均匀铺满整个外形，

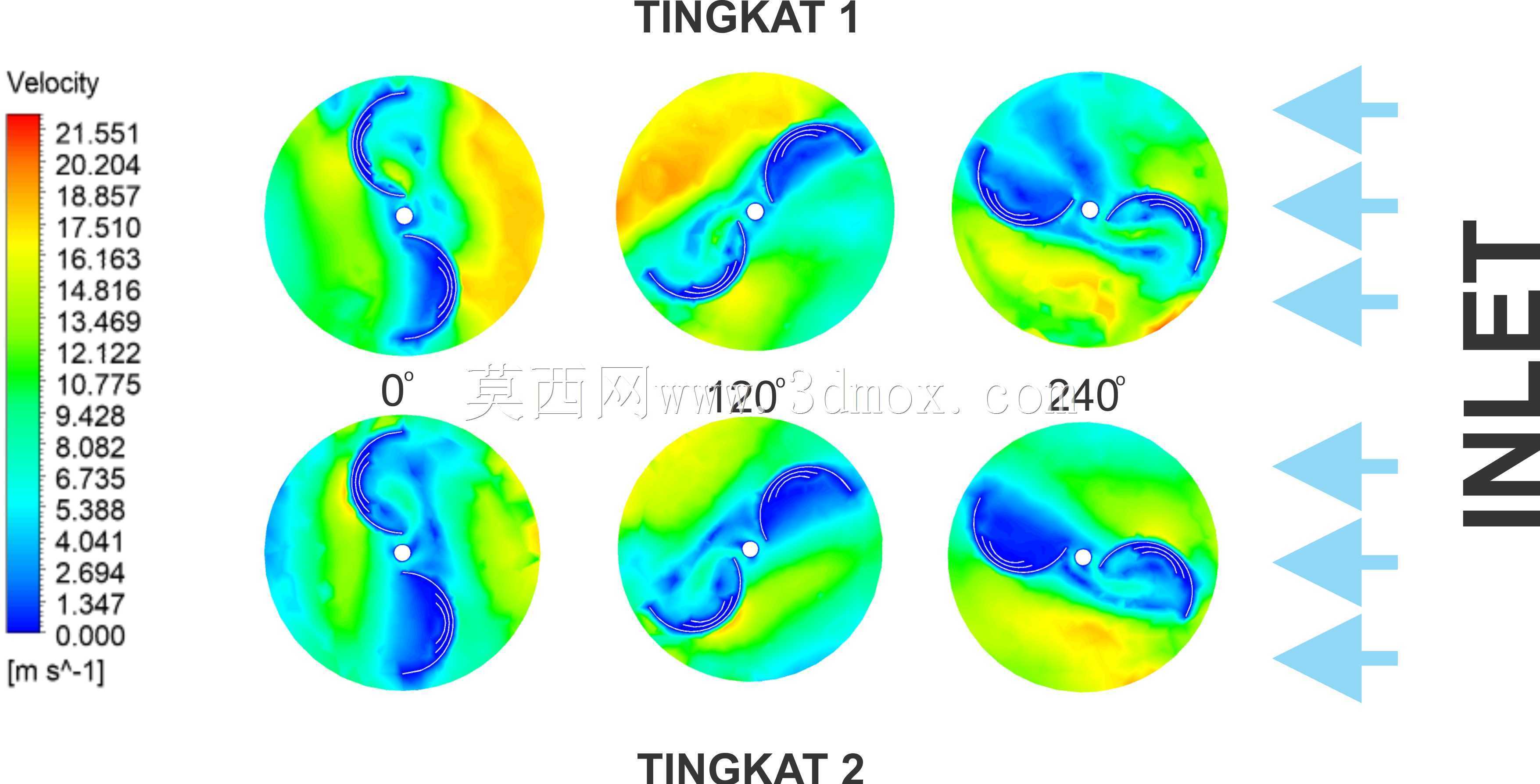

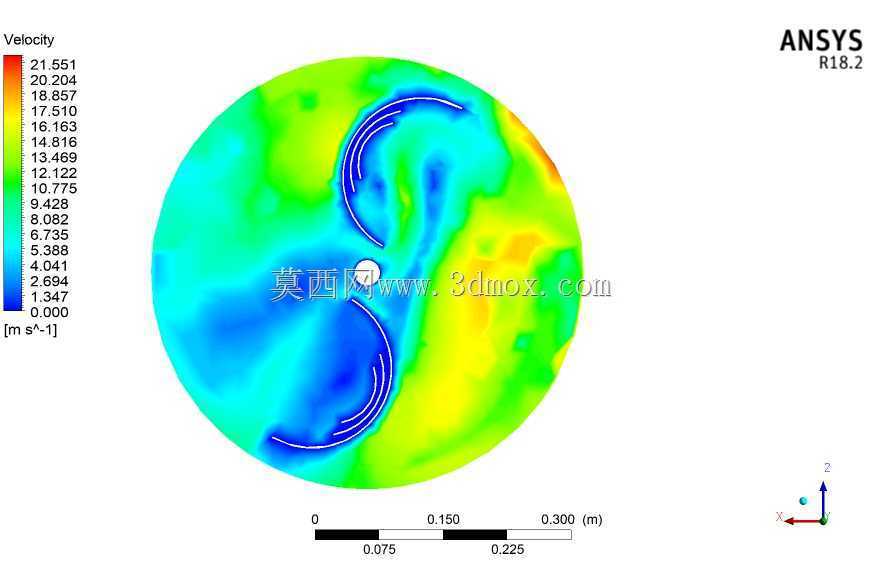

　　而是集中在特定叶片表面和局部边缘位置。蓝色区域代表较低作用力，绿色、黄色直至红色区域代表作用力逐渐升高，这种差异反映了叶片在旋转一周过程中，迎风侧、背风侧以及尾流区所承受的气动载荷不断变化。工程分析时，不能简单把平均风压乘以投影面积来估算输出，因为垂直轴涡轮的叶片在不同方位角下相对来流的攻角持续改变，某些位置能够产生较大切向力，另一些位置则可能出现阻力增大或涡流分离。仿真中将力场结果映射到三维实体表面，有助于判断哪些区域承担主要扭矩贡献，哪些结构只是提供刚度和边界约束，从而为叶片加厚、端板修形、支撑柱避让提供依据。设备用途方面，这类空气涡轮可用于小型风力发电试验、风能转换课程设计、城市低风速能源利用研究以及转子气动方案比选。它的输出目标是把来流动能转化为转子旋转机械能，再通过轴系连接发电单元或测功装置获得转速、扭矩和功率数据。实际运行中，风速升高并不意味着功率线性增加，叶片周围会出现流动分离、尾流干涉和动态失速，尤其在转子直径较小、叶片弦长有限的情况下，启动扭矩和高速稳定性往往需要同时兼顾。设计思路上，先确定转子高度、直径和叶片数量，再围绕端板直径、叶片安装角、立柱位置进行迭代。端板过大，会增加结构重量和迎风阻力；端板过小，又无法有效抑制叶尖泄漏。叶片过窄，捕获风能的面积不足；叶片过宽，则可能在背风区产生较大阻力，并使转子转动惯量上升。支撑柱若靠近叶片做功区域，会打断流道；若离主轴过远，又会削弱端板连接刚度。

　　因此三维建模时需要同时保留气动外形和真实连接关系，不能把转子简化成孤立曲面，否则后续流场计算与结构校核会失去安装边界参考。外形尺寸方面，图示标尺以米为单位，转子整体径向尺寸约在0.3米量级，高度明显小于直径，属于低矮盘式垂直轴转子。该尺度适合台架试验和小型分布式装置验证，安装时下部需要预留主轴、轴承座、联轴器或发电模块的空间，上部端板与防护罩之间也应保留检修间隙。若在屋面或支架上固定，基础中心应与转子轴线重合，支撑面需承受旋转振动和侧向风载；外围防护网不能紧贴叶片外缘，以免改变入流条件。建模过程中，叶片与端板的连接圆角、立柱贯穿位置、底部轴系接口都应按实际装配关系处理，因为这些细节既影响应力集中，也影响局部网格划分和仿真收敛。通过流场受力结果，可以进一步提取不同方位角下的切向力，积分得到转子扭矩，再结合转速换算功率；随后再把气动压力加载到结构模型上，检查端板挠度、叶片变形和立柱稳定性。这样的分析路径比单纯追求外观造型更贴近工程应用，也能为后续加工试制、材料选择和现场安装提供明确依据。
