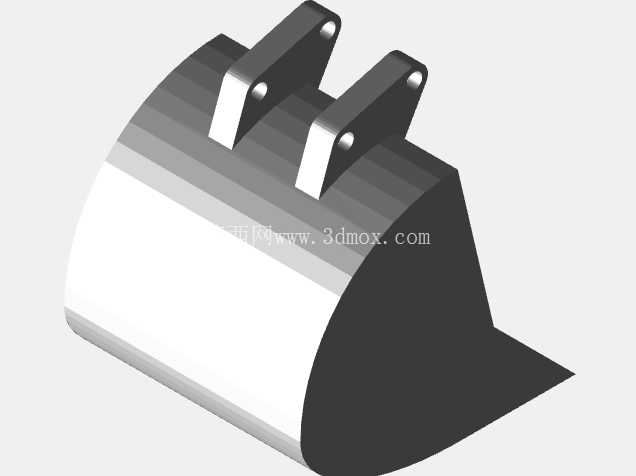

重型挖掘作业用耐磨铲斗结构设计

项目分类:挖掘机 发布时间:2026-05-21 ID:1154569
  • 重型挖掘作业用耐磨铲斗结构设计

在矿山剥离、土石方开挖、基建场地清表、河道清淤等重载作业场景中,铲斗作为挖掘机直接与作业介质接触的终端属具,其结构强度、切削性能与安装适配性直接决定整机作业效率与属具更换周期。这款重型挖掘铲斗的设计,完全围绕高磨蚀、高冲击的作业工况展开,没有冗余的装饰性结构,每一处几何特征都对应实际作业中的受力需求。

从实际作业逻辑来看,常规铲斗在处理含砾石的硬土层、风化岩表层物料时,最先出现失效的位置是斗唇切削刃与侧刃边缘,其次是斗耳板与斗杆连接的铰接位置,长期交变载荷下容易出现焊缝开裂、板件变形的问题。这款铲斗在设计时首先对斗体轮廓做了优化,斗底圆弧过渡段采用了渐变曲率设计,既保证铲入物料时的切入角度足够小,降低铲入阻力,又能在物料举升过程中让斗内物料顺滑滑移到斗腔深处,避免物料在斗口位置堆积造成撒漏。斗唇位置做了加厚处理,预留了斗齿安装的焊接基准面,可根据作业介质不同更换岩石型、土方型不同规格的斗齿,不需要对斗体本身做二次加工。

安装边界层面,这款铲斗的两个铰接耳板采用了对称式布局,耳板上的铰接孔同轴度公差控制在0.1mm以内,孔内预留了衬套安装的台阶位,可直接压装耐磨铜套或自润滑衬套,避免铰接销直接与耳板母材摩擦造成孔位失圆。耳板与斗体的连接位置做了三角加强筋结构,筋板从耳板根部一直延伸到斗体侧板的中上部,将挖掘时的切削力、举升时的物料重力均匀分散到斗体整个侧板区域,避免应力集中在耳板焊缝位置。两个铰接孔的中心距、孔位到斗唇的水平距离、孔中心到斗底的垂直高度都严格匹配主流中型挖掘机的斗杆安装尺寸,不需要额外加工连接耳板即可完成装配,安装后斗杆与铲斗的运动干涉间隙控制在25mm以上,全行程收斗、开斗动作都不会出现结构磕碰。

功能特性上,斗体侧板采用了上窄下宽的梯形截面,斗腔容积在同安装尺寸的属具中处于偏上水平,同时侧板外侧做了耐磨贴板的焊接位,长期作业侧板磨薄后可直接堆焊耐磨层或更换贴板,不需要整体更换铲斗。斗体背部做了横向加强筋布置,在铲斗举升重载物料时,可抵消斗底板材的下挠变形,避免长期重载造成斗底永久变形。切削刃的齿座安装位采用了等间距布局,每个齿座背后都有对应的加强筋与斗体主板连接,铲入硬岩时单个斗齿承受的冲击力可通过筋板传递到整个斗体,不会出现单个齿座受力过大脱落的问题。

从设计思路上,这款铲斗没有追求轻量化指标,而是把结构可靠性放在第一位,所有板材厚度选择都预留了足够的磨损余量,正常在土石方工况下作业,斗唇、侧板的磨损周期可达到常规轻型铲斗的2倍以上。斗腔内部的焊缝全部做了打磨平滑处理,减少物料在斗内的粘附阻力,卸土时可让粘性物料更顺畅地滑落,减少斗内积料。对于结构设计从业者来说,这个模型的几何特征完全还原了实际量产重型铲斗的结构细节,可直接用于结构受力仿真分析、作业动作模拟、3D打印验证装配间隙,也可作为同类型属具设计的参考基准,调整尺寸参数即可适配不同吨位的挖掘设备。在虚拟施工模拟场景中,这款铲斗的外形轮廓可精准匹配挖掘动作的轨迹计算,让施工模拟的物料挖掘、装载过程更贴近真实作业状态,避免因属具模型简化造成的模拟结果偏差。
