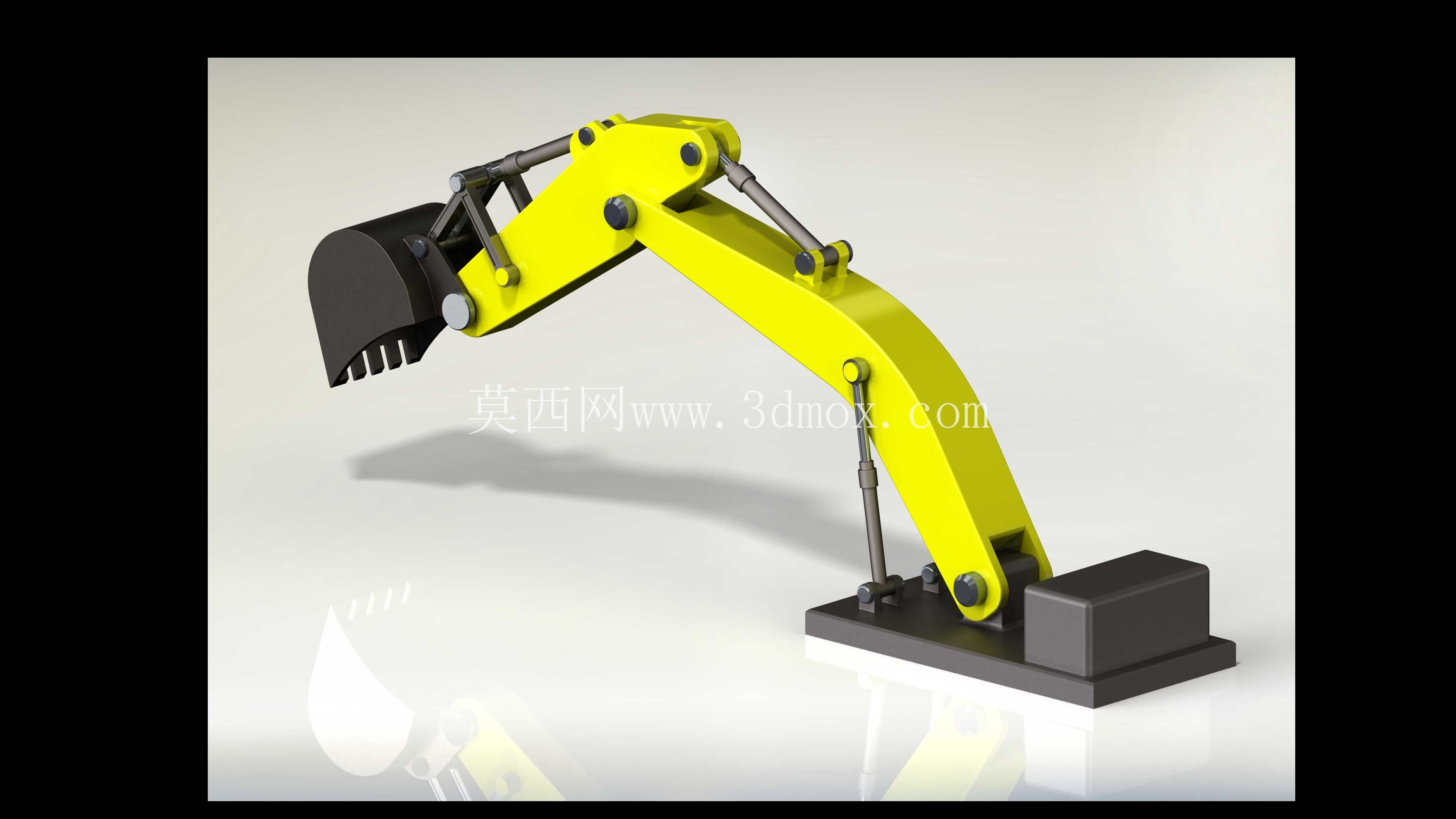

这套挖掘臂结构的设计,最初是面向小型作业场景的功能验证需求,区别于大型矿用挖掘设备的重载设计,整体结构更偏向轻量化的作业适配,可覆盖小型土方整理、园林施工、狭小场地物料转运这类对作业半径要求不高,但需要灵活操作的场景。从实际作业逻辑来看,挖掘作业的核心动作流程是动臂抬升、斗杆收放、铲斗翻转的协同配合,这套结构在铰接点的位置排布上做了多轮调整,没有直接照搬通用挖掘设备的铰接点比例,而是针对固定底座的安装场景,把动臂的下铰接点位置做了适当后移,让整个臂架在最大伸展状态下的倾覆力矩控制在底座配重的承受范围内,避免作业时出现底座翘动的问题。

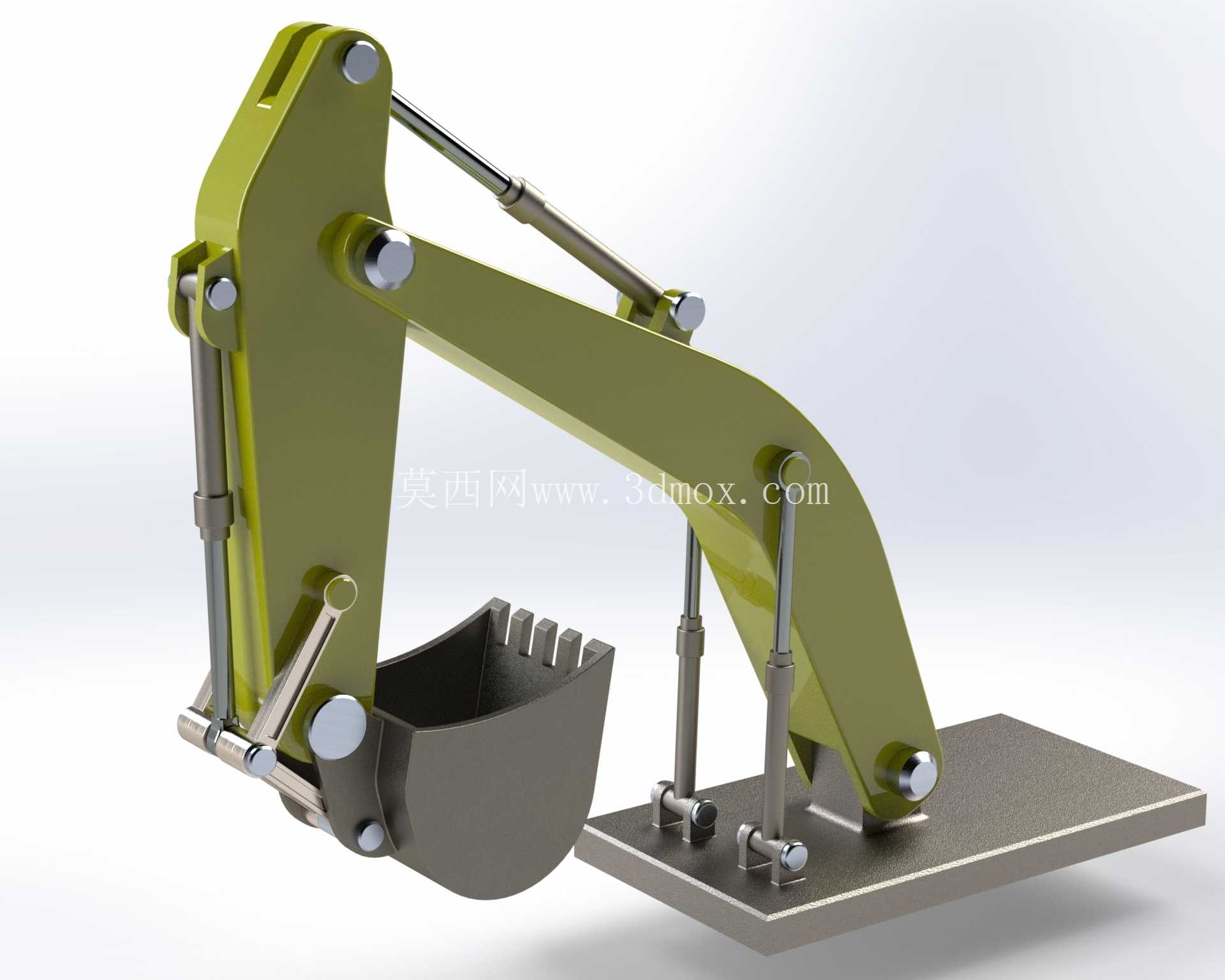

液压油缸的排布是这套结构设计的重点,动臂油缸采用下置式安装,缸筒尾端铰接在底座的安装座上,活塞杆端连接在动臂中部的铰接耳板上,这种排布方式可以让油缸在动臂抬升过程中获得更优的力臂比,减少抬升重载时的系统压力,同时避免油缸管路在臂架俯仰过程中出现过度弯折。斗杆油缸布置在动臂的上侧腔体位置,铲斗油缸则通过摇臂连杆结构和铲斗铰接,这套连杆机构的尺寸匹配经过了运动仿真验证,确保铲斗在整个收放行程中不会出现机构死点,同时能在挖掘切入阶段获得足够的挖掘力,在卸料阶段可以达到足够的翻转角度,让斗内的物料可以完全卸出,不会出现粘斗残留的问题。
从结构细节来看,所有的铰接位置都设计了独立的销轴安装孔位,孔位的同轴度公差控制在0.05mm以内,避免装配后出现臂架卡滞、偏磨的问题。臂架的主体结构采用箱型截面设计,在保证整体结构强度的同时尽可能降低自重,动臂和斗杆的折弯处都做了圆弧过渡处理,避免应力集中导致的结构疲劳损坏,铰接耳板的位置都加焊了加强筋板,筋板的厚度根据对应位置的受力大小做了差异化设计,受力较大的动臂下铰接点、斗杆与动臂连接点的筋板厚度比其他位置高出30%,在保证强度冗余的同时不会造成不必要的重量增加。
安装边界方面,这套结构的底座采用矩形安装平台设计,平台上预留了四个固定安装孔,可以直接通过螺栓固定在预制的混凝土基础上,也可以适配小型履带底盘的安装接口,整体安装时不需要额外做复杂的结构改造。臂架在完全收拢状态下,整体的横向占用尺寸控制在1.2米以内,纵向长度不超过1.8米,非常适合在狭小的厂区、庭院、室内拆除这类空间受限的场景下作业。铲斗的斗容设计为0.02立方米,对应的单次挖掘物料重量在30公斤左右,完全匹配小型液压系统的动力输出范围,不会出现动力不足导致的动作卡顿问题。
在实际功能实现上,这套结构除了常规的土方挖掘作业外,只需要更换前端的属具,就可以完成破碎、夯实、物料抓取这类拓展作业,铰接点的尺寸设计和通用小型属具的接口完全匹配,不需要额外做转接结构的设计。臂架的最大作业半径可以达到2.2米,最大挖掘深度为1.1米,最大卸料高度为1.6米,这个参数范围刚好覆盖小型作业场景的绝大多数需求,不会因为参数冗余造成结构和动力的浪费。整个结构的运动部件都预留了润滑脂加注口,日常维护时不需要拆解结构就可以完成所有铰接点的润滑保养,降低后期的维护成本。设计过程中对所有运动部件做了干涉检查,确保臂架在全行程动作过程中,各个结构件、液压管路之间都不会出现碰撞摩擦,所有的管路排布都沿着臂架的内侧走线,用管卡固定在臂架的安装座上,避免作业过程中管路被物料刮蹭损坏。
