工业设备用控制盒壳体结构设计

　　这款控制盒壳体的设计，最初是面向小型工业控制终端的安装需求展开的，在车间现场的设备旁控、小型产线的工位信号采集、单机设备的就地操作单元这类场景里，这类壳体的使用占比一直不低。很多现场的工控安装场景里，不需要大尺寸的控制柜，只需要能容纳小型控制板、接线端子、少量操作元件的紧凑壳体，同时要兼顾现场安装的便捷性、运行时的散热需求，以及日常使用中的结构强度，这款壳体的结构设计就是围绕这些实际需求落地的。

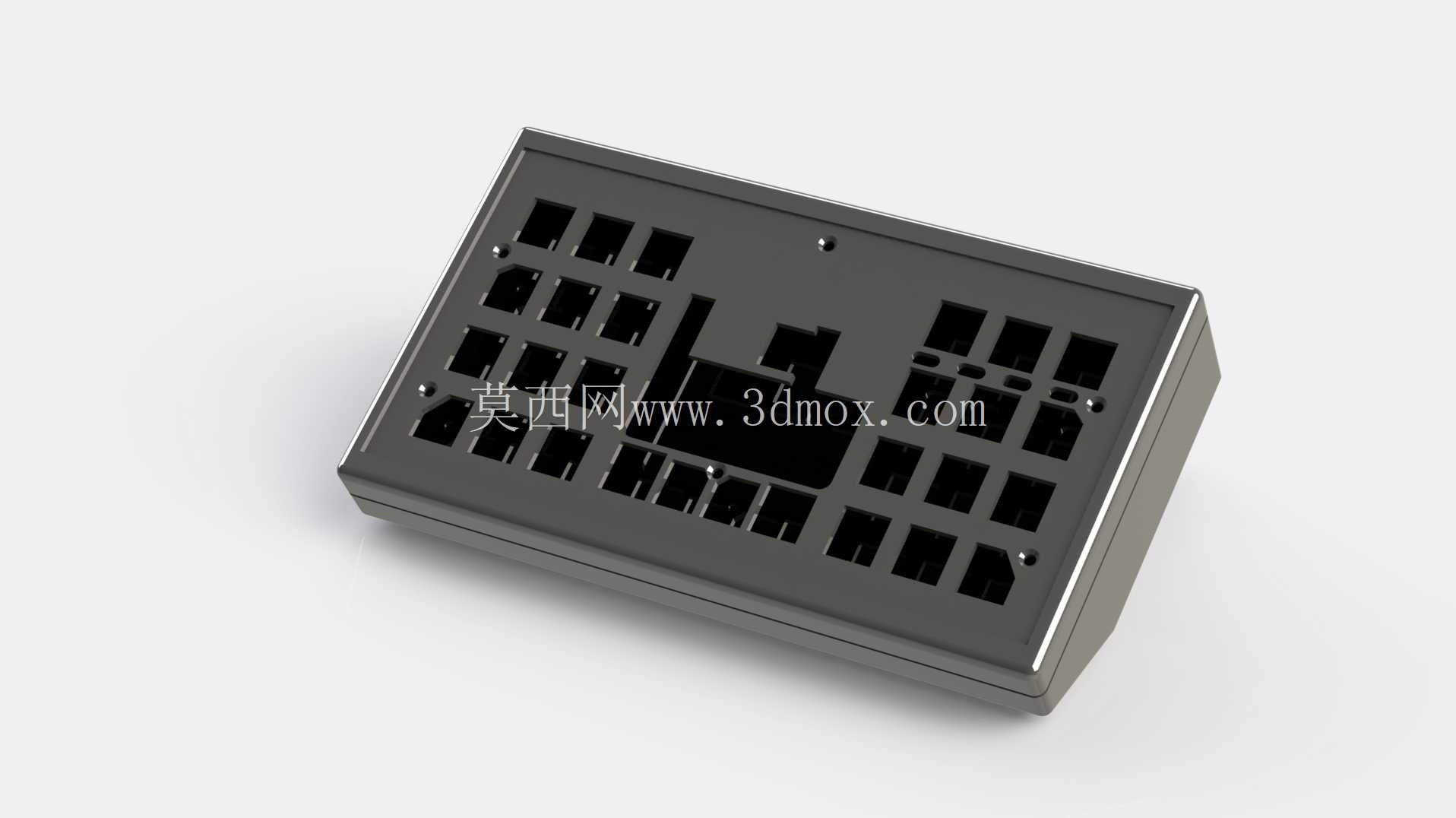

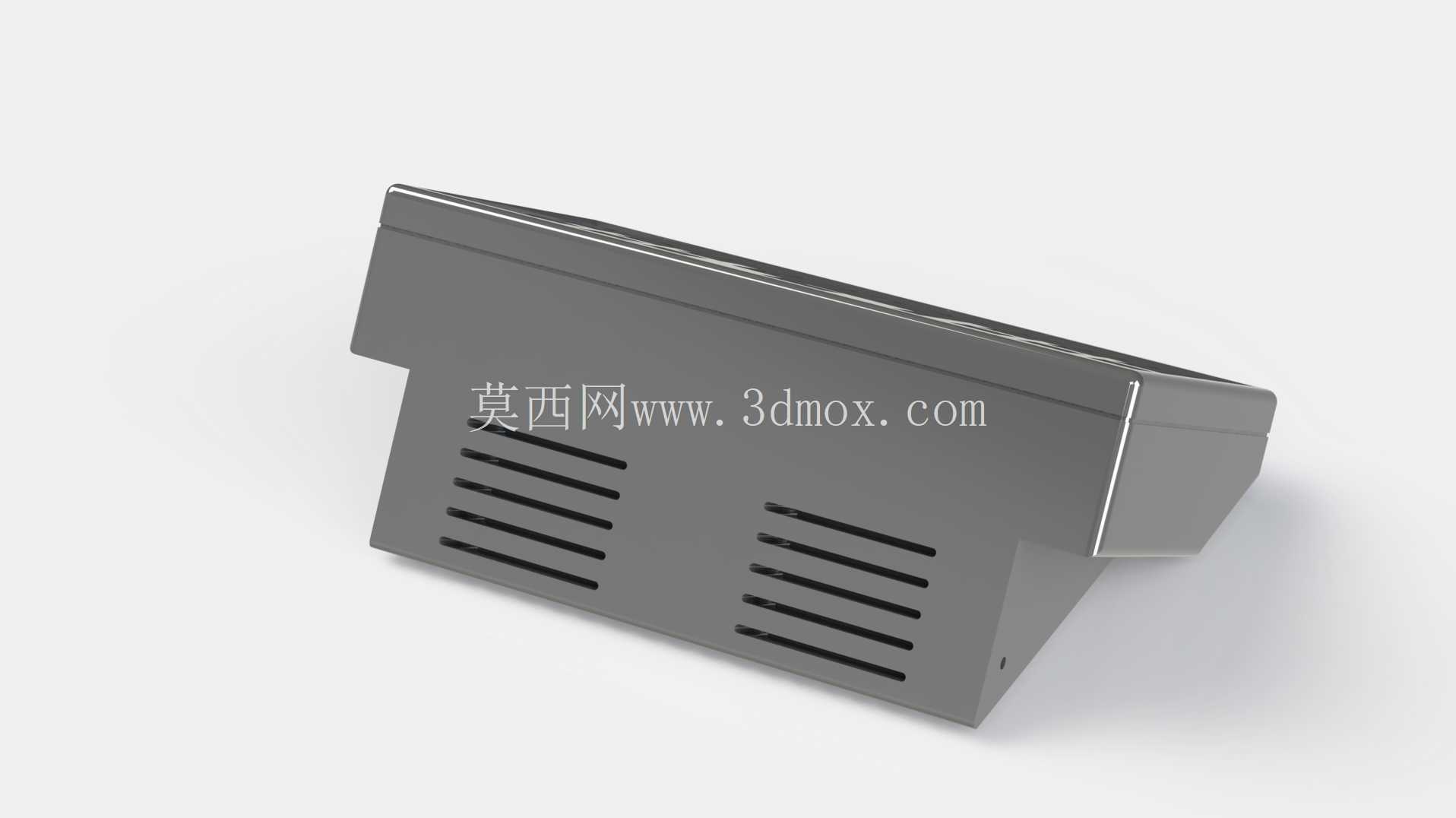

　　从结构细节来看，壳体采用一体式弯折成型的主体结构，侧壁预留的多组平行通风格栅，是针对内部板卡发热做的定向散热设计，格栅的开槽方向顺着壳体安装后的空气自然流向布置，不需要额外加装散热风扇，就能满足小功率控制元件的自然对流散热需求，同时格栅的开槽宽度做了尺寸限制，能避免车间现场的较大颗粒杂物直接落入壳体内部，降低内部电路积尘或者被异物触碰短路的风险。壳体的安装边界设计上，背部预留了壁挂安装的贴合面，能直接通过螺丝固定在设备侧壁、车间立柱或者操作工位的支架上，底部的出线位置做了下沉式的空间预留，方便接线端子的排布和线缆的弯折固定，不会出现线缆弯折半径过小导致的线芯损伤问题。

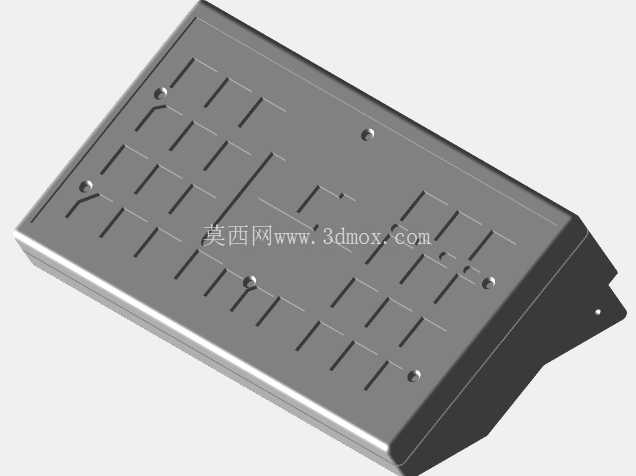

　　在设计思路上，这款壳体没有做多余的异形曲面，整体以平直的折边结构为主，一方面是加工时可以直接通过板材冲压弯折成型，不需要复杂的模具抽芯结构，能有效降低加工环节的成本，另一方面平直的外壁在现场安装时，能更好地贴合安装基面，不会出现异形结构导致的安装间隙，减少现场安装时的调整工作量。壳体的上沿做了内收的折边结构，这个结构一方面是提升壳体整体的结构刚性，避免板材较薄导致的侧壁形变，另一方面在盒盖扣合时，折边能形成限位结构，让盒盖和主体的配合间隙更均匀，同时能起到一定的防尘挡水作用，应对车间日常清洁时的少量溅水、浮尘飘落的情况。

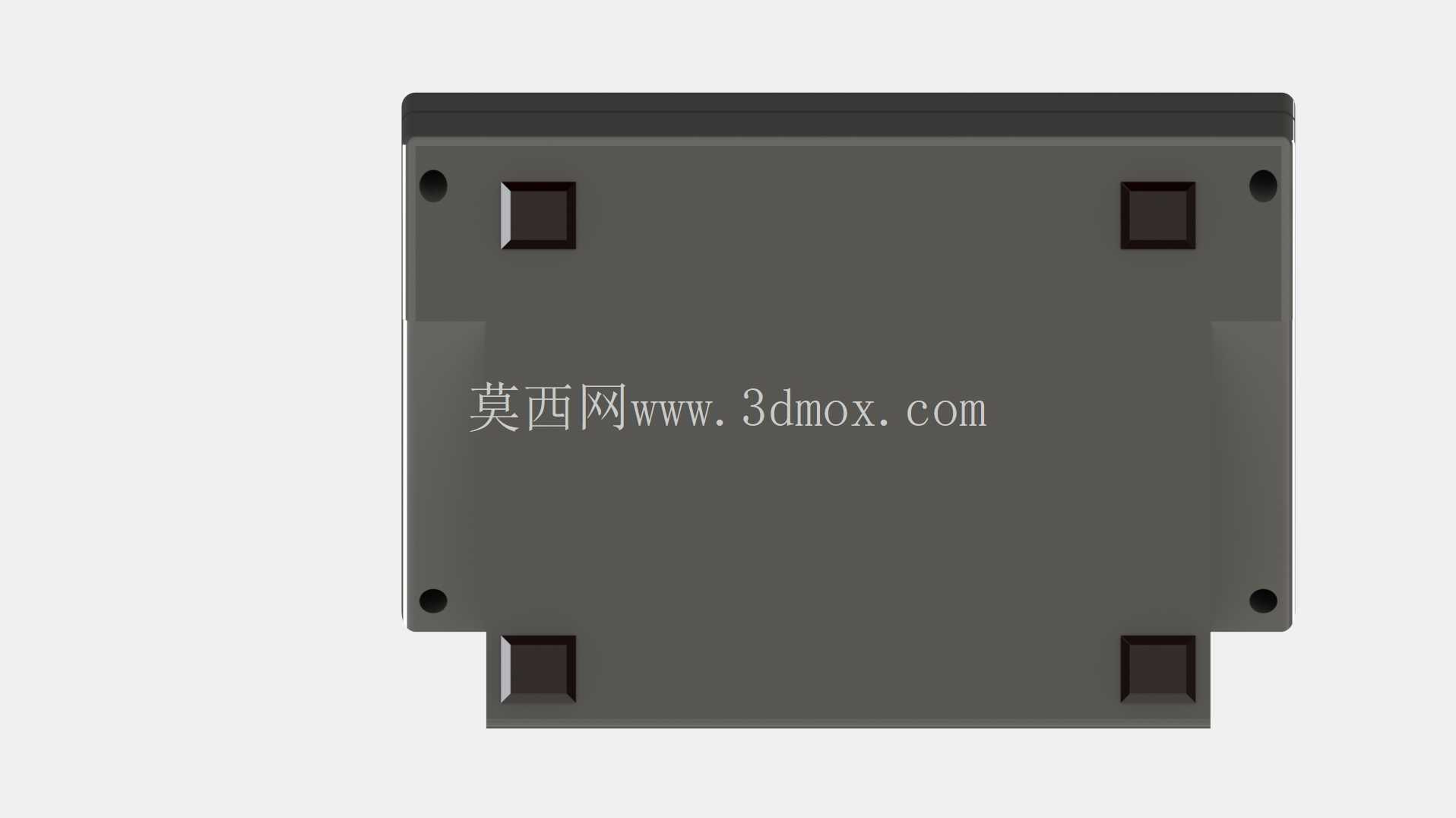

　　从实际使用的适配性来看，壳体内部的空间预留可以容纳常规尺寸的小型PLC控制板、继电器模组或者信号采集模块，内部的安装柱位置做了通用化的孔位设计，适配市面上多数通用尺寸的工控板安装，不需要额外做安装孔的二次加工。在外形尺寸的把控上，整体的长宽高比例偏向紧凑化设计，不会占用过多的现场安装空间，同时足够的内部深度能容纳接线后的线缆余量，避免盒盖扣合时挤压线缆导致的接线松脱问题。壳体的边角位置都做了小尺寸的圆角过渡，避免安装和维护过程中尖锐边角划伤操作人员，这个细节虽然不影响核心功能，但在现场实际使用中能有效降低操作时的磕碰风险。另外，壳体的侧壁格栅位置做了向内的翻边处理，提升了开槽位置的结构强度，不会因为轻微的外力碰撞就导致格栅变形，同时翻边的导向作用能让进入格栅的气流顺着内壁流向内部发热元件的位置，提升自然散热的效率。在安装固定的设计上，除了背部的壁挂安装位，壳体底部也预留了桌面放置的防滑支撑结构，既可以壁挂安装在设备旁，也可以直接放置在操作工位的台面上作为台式控制终端使用，适配不同现场的安装需求。
