异形带安装孔塑料连接支撑构件

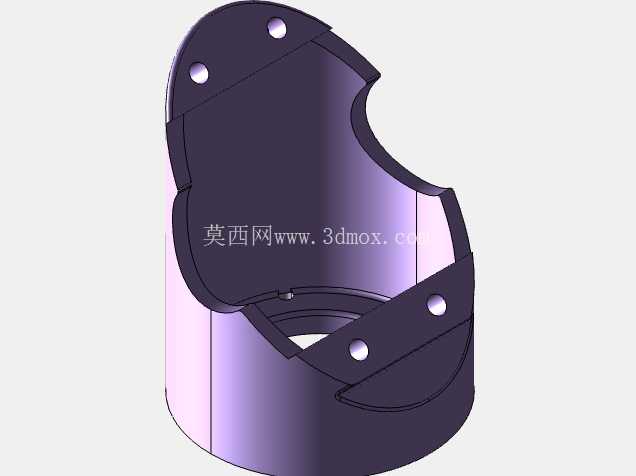

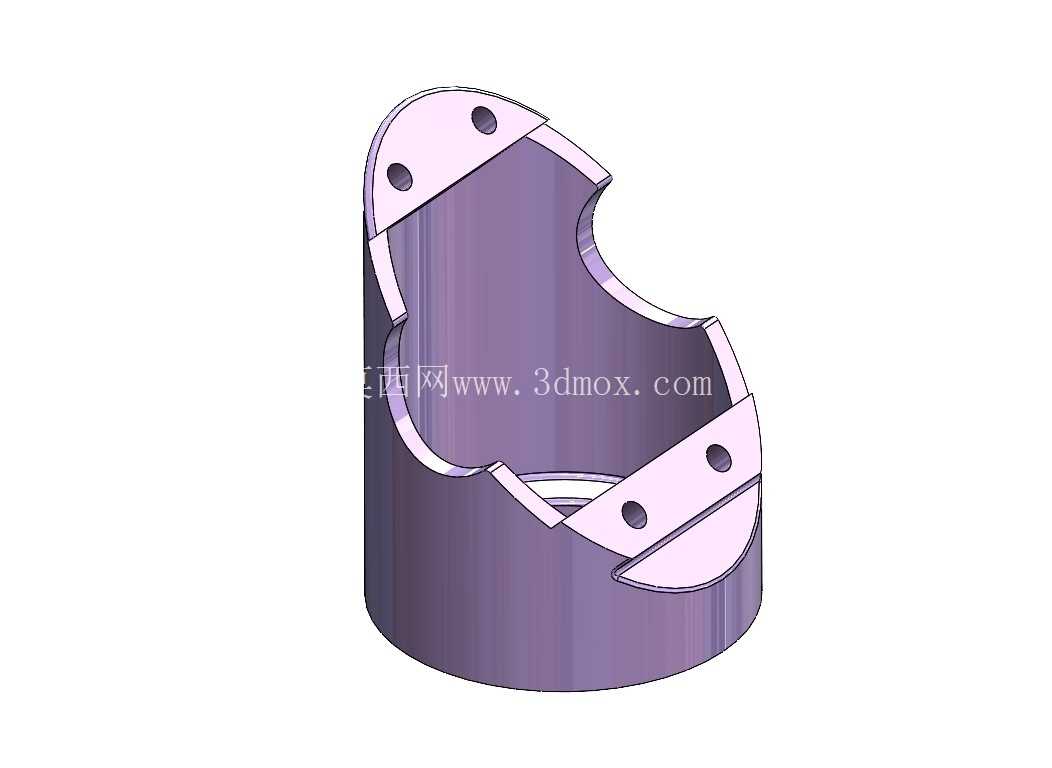

日常做结构设计时，这类带异形切口的塑料支撑件，大多用在小型机电设备的内部腔体衔接位置，比如便携检测仪器的壳体内部支撑、小型家用电动工具的机芯定位，或是桌面级办公设备的传动组件限位环节。实际选型时首先要关注安装边界，这个构件的基体是近似圆柱的筒状结构，底部为完整的环形端面，可直接贴合设备内部的安装基面做承力，不需要额外加装转接垫块，能减少装配层级带来的累积误差。上端的异形切口不是随意做的造型，是为了避让相邻组件的运动轨迹——比如配套的小型传动齿轮做周向转动时，不会和支撑件的侧壁发生剐蹭，同时切口边缘延伸出的带孔凸耳，是核心的安装定位结构，四个安装孔的孔位公差需要控制在±0.05mm范围内，才能保证装配时螺丝顺利穿入，不会出现孔位错位导致的装配应力，长期使用下也不会因为应力集中出现塑料件开裂的问题。

做这个构件的三维建模时，首先要确定的是整体的壁厚参数，这类承力的塑料件如果用ABS或者改性PP材质，壁厚控制在2.5-3mm是比较合理的，太薄会导致支撑强度不足，受到侧向冲击力时容易发生形变，太厚则会在注塑过程中出现缩痕、翘曲的问题，影响端面的平面度，进而导致安装后整体出现倾斜。筒身内壁做了轻微的脱模斜度，斜度控制在1°左右，既不会影响内壁和内部嵌套零件的配合精度，也能保证注塑开模时顺利脱模，不会拉伤内壁表面。上端凸耳的位置做了局部加厚处理，加厚区域和筒身的衔接处做了R2的圆角过渡，避免直角衔接带来的应力集中，当安装螺丝锁紧时，受力会顺着圆角均匀分散到筒身结构上，不会出现凸耳根部断裂的问题。

从实际使用场景来看，这个构件不需要承受过大的径向载荷，主要作用是提供轴向的支撑定位，同时通过异形切口给相邻运动部件留出运动空间，相比全封闭的圆柱支撑套，这种带切口的结构能减少15%左右的材料用量，同时降低整体重量，对于便携类设备来说，每减少一克重量都能提升用户的手持使用体验。如果用于3D打印制作原型件，这个结构不需要添加额外的支撑结构，因为所有悬空的凸耳部位的倾斜角度都大于45°，打印时层间粘结力足够支撑自身重量，打印完成后只需要简单去除层纹就能直接做装配测试，能大幅缩短原型验证的周期。

设计时还要考虑安装后的维护便利性，这个构件的筒身侧面没有多余的卡扣或者凸起结构，拆卸时只需要拧下四个安装孔的螺丝就能直接取下，不会和周边的线束、管路发生勾连，后期维护更换的效率很高。切口的边缘做了R0.5的圆角处理，不会在装配或者维护时划伤操作人员的手部，也不会刮破周边的线束绝缘层，避免出现电路短路的隐患。底部的安装端面做了0.1mm的平面度要求，保证安装后和基面完全贴合，不会出现局部悬空导致的支撑不稳，当设备发生小幅振动时，支撑件不会因为贴合不实产生异响，也能更好地吸收振动能量，保护内部的精密组件不受振动影响。

另外在做结构校验的时候，要重点模拟螺丝锁紧时的受力情况，凸耳部位的最大应力不能超过所用塑料材质的屈服强度，比如用普通ABS材质时，锁紧力矩控制在0.6N·m左右就足够，既可以保证安装牢固，也不会因为锁紧力过大导致凸耳开裂。如果是用于有一定温度要求的场景，比如设备内部工作温度长期在60℃左右，就需要选用耐温的改性PC材质，这时候壁厚可以适当调整到2.8mm，抵消高温下材质强度下降的影响，保证长期使用下结构不会发生蠕变形变。
