BL550搅拌机替换用刀盘支架组件

日常商用及家用搅拌设备在长期高频使用过程中，刀盘支架作为直接承接刀片切削载荷、传递主轴扭矩的核心受力部件，往往会因为长期接触硬质食材冲击、酸性食材腐蚀出现刃口安装位变形、中心轴孔磨损、叶片定位偏移等问题，一旦出现这类故障，整台搅拌机的搅拌均匀度会大幅下降，运行时还会出现异常抖动、噪音飙升的情况，严重时甚至会出现刀片脱落的安全隐患，直接更换整台设备的成本远高于更换核心受力部件，这类替换用刀盘支架的设计，就是针对特定型号搅拌机的易损件替换需求开发，不需要改动原有设备的任何安装结构，就能直接替换故障部件，快速恢复设备的正常使用性能。

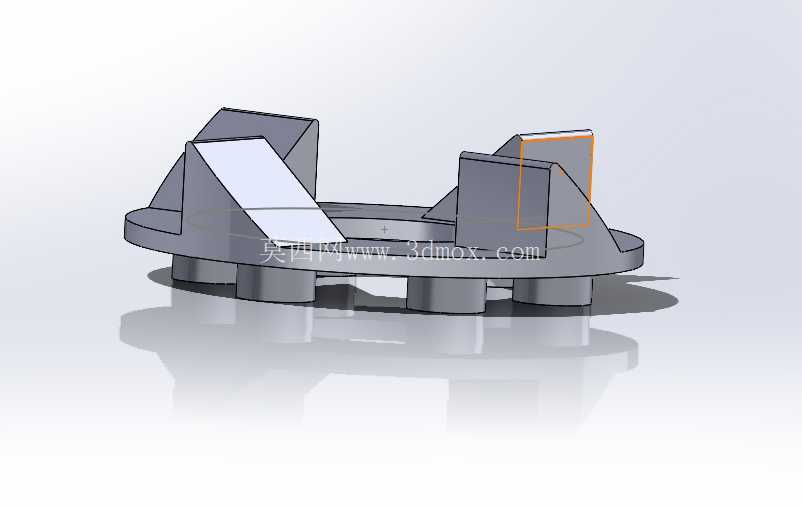

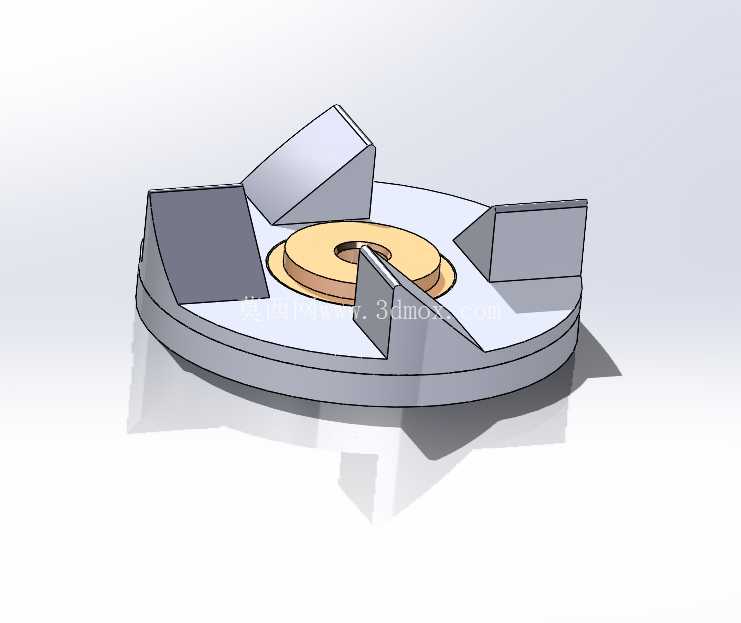

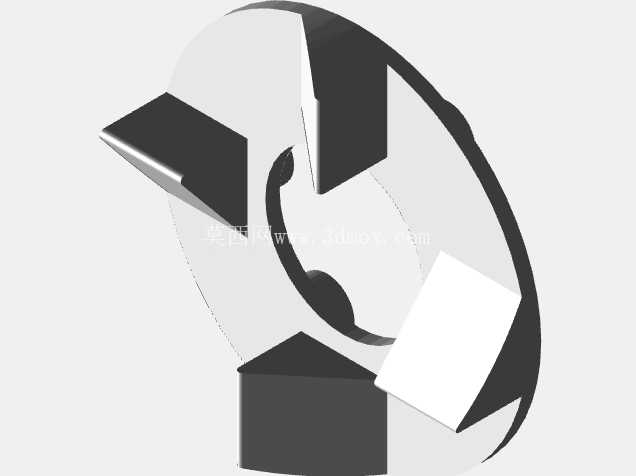

这款刀盘支架适配Black&Decker BL550型号搅拌机，整体采用圆盘式承载结构设计，中心设置带台阶的轴孔安装位，台阶结构的作用是在安装时和主轴的定位轴肩形成紧密配合，避免运行过程中支架出现径向窜动，轴孔周边设置环形凸起的加强筋，用来分散主轴传递扭矩时产生的应力集中，避免大负载搅拌时中心位置出现开裂。圆盘本体上均匀分布四组刀片安装位，每个安装位都设计有带倾斜角度的定位面，倾斜角度经过实际切削验证，既可以保证刀片安装后和水平面形成固定的切削夹角，在搅拌时形成向下的涡流带动杯底食材向上循环，避免出现杯底食材沉积打不碎的问题，又能让刀片在切削硬质食材时，受力方向沿着刀片安装面的法向传递，减少安装螺栓承受的剪切载荷，延长紧固件的使用寿命。

从安装边界来看，圆盘的外径尺寸和原机搅拌杯的底部内径保持精准的配合公差，安装后圆盘边缘和杯壁的间隙控制在合理范围，既不会因为间隙过大导致大块食材卡入缝隙造成卡机，也不会因为间隙过小在运行时和杯壁产生刮擦。每个刀片安装位都预留了标准的紧固件安装孔，孔位位置和原机刀片的安装孔完全对齐，用户更换时不需要对原有刀片进行二次打孔或者打磨，直接使用原机的紧固螺栓就能完成刀片和支架的装配。中心轴孔的内孔尺寸、键槽规格完全匹配原机主轴的配合尺寸，安装时只需要对准键槽推入，再锁紧原机的轴端固定螺母就能完成整个部件的更换，不需要额外制作定制工装，普通用户按照设备拆装指引就能完成替换操作。

设计过程中重点考虑了部件的受力均衡性，四组刀片安装位采用中心对称式分布，每组安装位的倾斜角度、伸出长度、重量都保持一致，做动平衡校验时可以减少配重调整的工作量，保证支架在高速旋转时的动平衡精度，降低设备运行时的振动幅度，延长设备主轴轴承的使用寿命。刀片安装位的根部做了大圆角过渡处理，避免长期交变载荷作用下根部出现疲劳裂纹，圆盘本体的厚度经过载荷校核，在满负载搅拌冰块、硬质谷物等极端工况下，不会出现盘面变形的问题。和食材接触的所有表面都做了圆弧过渡处理，没有清洁死角，避免食材残渣残留造成卫生问题，同时光滑的表面也能减少食材粘附，降低搅拌后的清洁难度。

在实际应用场景中，这类替换部件不仅可以用于个人家用搅拌机的故障维修，也适用于小型饮品店、甜品店等商用场景的设备日常维护，这类商用场景下搅拌机日均运行时长更长，刀盘支架的磨损速度更快，常备这类替换件可以在部件出现故障时快速完成更换，减少设备停机等待的时间，避免因为设备故障影响日常经营。和原装配件相比，这款支架在设计时针对原配件容易出现磨损的中心轴孔位置做了结构加强，适当增加了轴孔配合面的接触长度，提升轴孔配合的稳定性，延长部件的更换周期。同时刀片安装位的定位面做了防滑结构设计，刀片锁紧后即使长期承受冲击载荷，也不会出现刀片角度偏移的问题，保证搅拌效果的一致性。
