分段式多槽柔性连接挠性杆结构

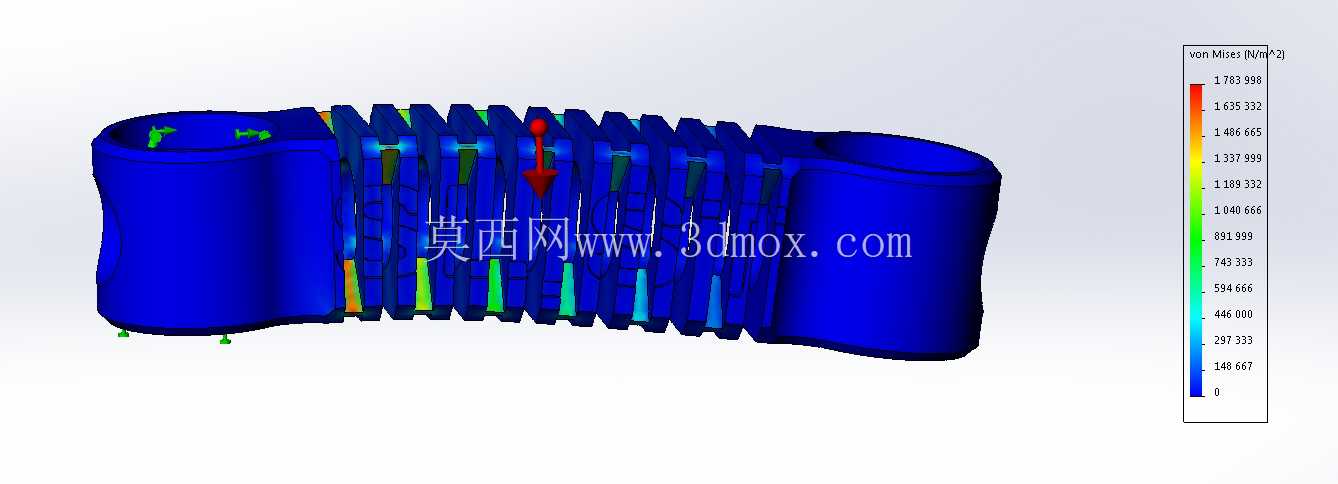

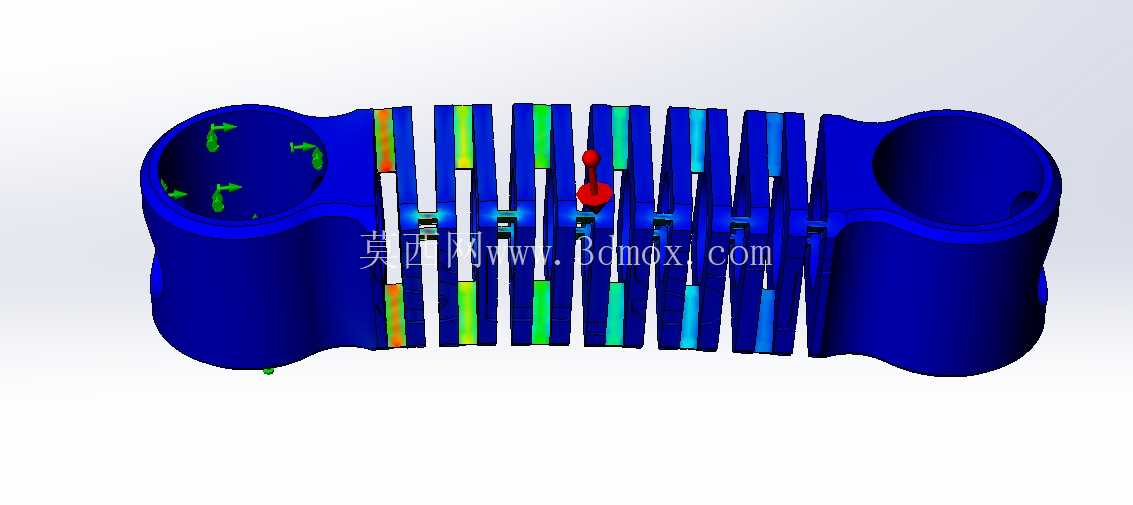

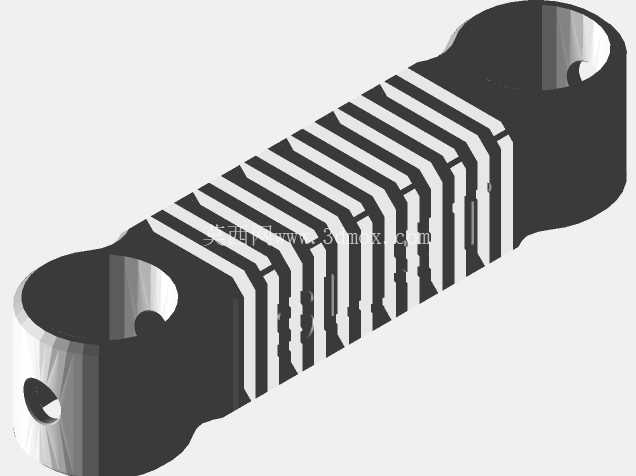

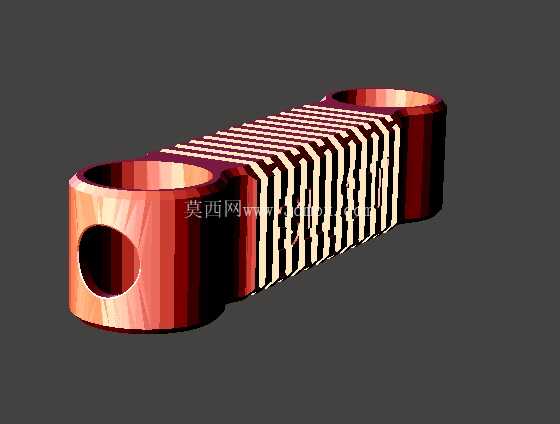

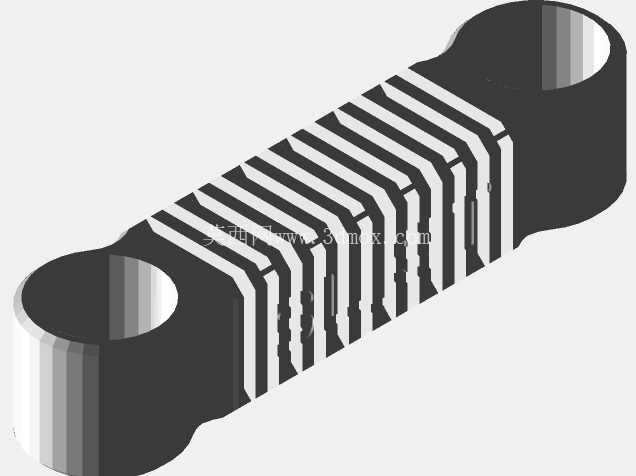

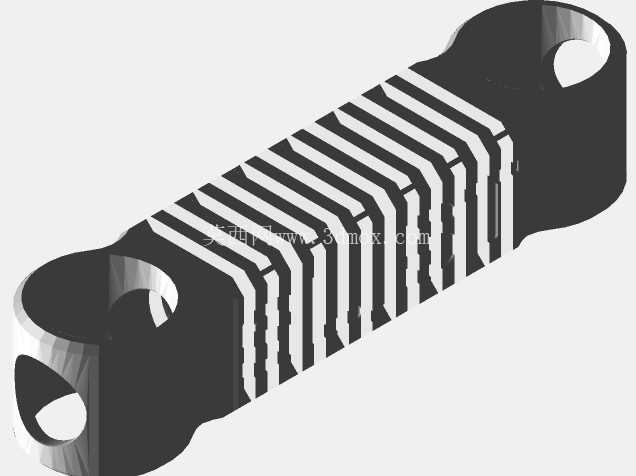

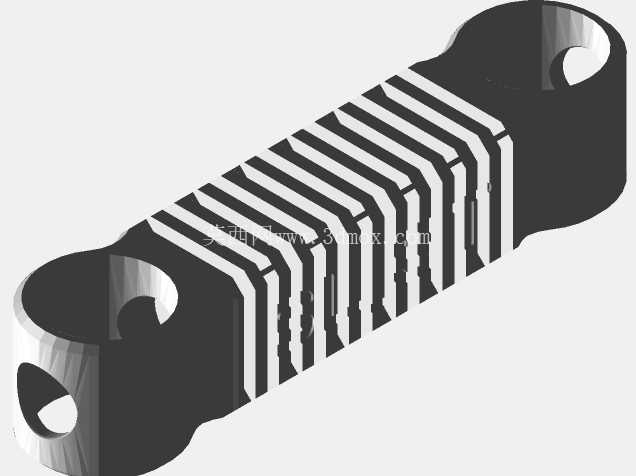

　　这款挠性杆结构的设计初衷，是解决小空间内需要多角度弯折同时保持结构连接刚性的传动与紧固场景，在自动化设备的走线防护、小型机械臂的末端柔性连接、需要反复弯折的线缆固定工位都能见到同类结构的应用。从结构本身来看，两端采用带内孔的圆柱连接端，可直接套接在对应直径的固定轴或管接头上，不需要额外设计复杂的连接法兰，安装时仅需在端部配合顶丝或者粘接即可完成固定，安装边界预留了足够的套接深度，不会因为弯折受力出现端部松脱的问题。

　　中间段采用等距分布的环形开槽结构，每一段槽体之间保留均匀的连接筋位，这种分段开槽的设计思路，本质是通过削减局部材料厚度来释放弯折自由度，同时保留轴向的抗拉与抗扭性能，和传统的弹簧式柔性杆相比，这种一体结构的挠性杆不会出现轴向拉伸窜动的问题，弯折时的形变轨迹更可控，不会因为反复弯折出现弹簧疲劳松弛的情况。在实际使用场景中，这类结构既可以作为柔性传动杆传递小扭矩的旋转运动，比如小型检测设备的探头调整机构，通过挠性杆的弯折可以绕过设备内部的其他元器件，将动力传递到空间受限的安装位置，不需要额外设计多组齿轮或者万向节来改变传动方向，能大幅压缩机构的整体占用空间。也可以作为线缆的紧固防护结构，将线缆穿入挠性杆的内孔中，通过挠性杆本身的弯折定型能力，将线缆固定在需要的弯曲角度，避免线缆因为设备运行过程中的振动出现移位、弯折过度破损的问题，在3D打印设备的走线、小型机器人的内部线束固定场景中，这种结构的防护效果比传统的波纹管更好，因为波纹管的弯折半径不可控，而这种开槽式挠性杆的每一段弯折角度都可以通过槽宽来精确限定，不会出现局部弯折半径过小夹伤内部线缆的问题。

　　设计过程中需要重点关注槽宽与连接筋厚度的比例关系，槽宽决定了单段结构的最大弯折角度，连接筋的厚度则决定了整体结构的刚性与抗疲劳寿命，如果槽宽设计过大，弯折时间隙会出现夹线或者卡滞外部杂物的问题，如果槽宽过小，则无法达到需要的弯折角度，无法满足小半径弯曲的使用需求。连接筋的位置采用了对称分布的设计，每一段的连接筋都和相邻段的连接筋呈90度交错排布，这样可以保证挠性杆在X、Y两个方向都具备相同的弯折能力，不会出现单方向弯折容易断裂的问题，这种交错筋位的设计也让整体结构在承受径向负载时，受力可以均匀分散到每一段的筋位上，不会出现局部应力集中导致的断裂。

　　从安装尺寸来看，两端的连接端外径和中间段的最大外径保持一致，安装时不需要额外预留避让台阶，在穿过设备面板或者安装孔时，可以直接整体穿入，降低了安装孔的加工精度要求。内孔采用等直径设计，穿线或者穿入传动轴时不会出现台阶卡滞的问题，内壁光滑无毛刺，不会刮伤线缆绝缘层或者传动轴表面。在实际选型使用时，需要根据所需的最小弯折半径来选择对应槽宽的规格，同时根据需要传递的扭矩或者需要支撑的线缆重量来确认连接筋的厚度，避免因为负载过大导致挠性杆出现永久形变无法复位的问题。和金属材质的柔性鹅颈管相比，这种一体成型的结构没有拼接缝隙，不会出现使用过程中缝隙进灰、进油污导致弯折卡滞的问题，清理维护更加方便，在有少量油污、粉尘的工业环境中也能稳定工作。
