螺丝刀配套吸塑成型模具结构设计

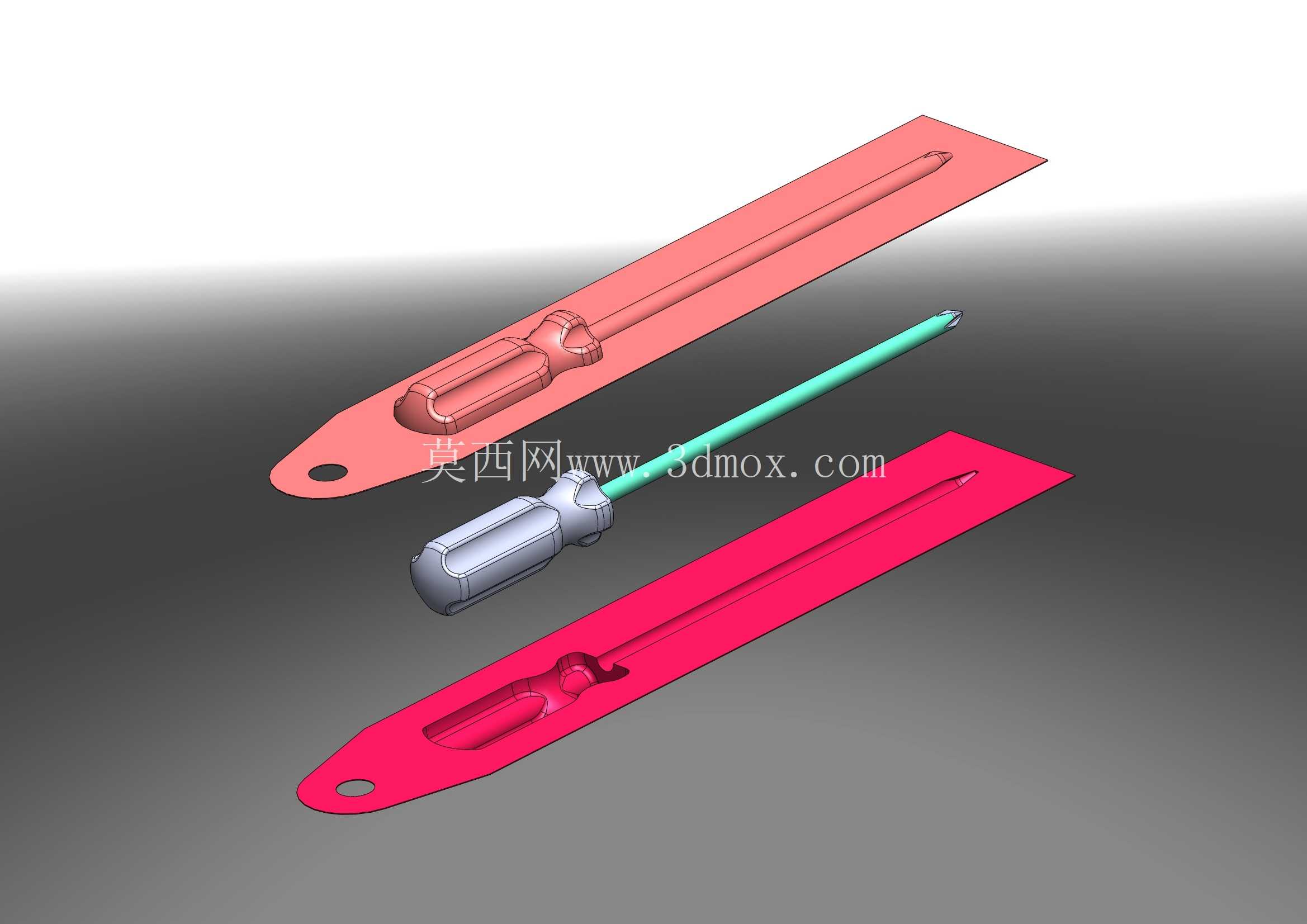

　　这套模具针对手动螺丝刀的吸塑内托包装成型开发，核心适配常规十字、一字规格的手动螺丝刀产品包装工序，在五金工具包装生产线中，可直接配套全自动吸塑成型机使用，完成PVC、PET片材的热压成型工序，产出的内托可直接嵌入纸质外包装盒，实现螺丝刀产品在储运、售卖环节的固定防护，避免工具在周转过程中出现刮花、移位、磕碰掉漆的问题。从结构设计来看，模具采用上下对合的型腔布局，单模次可成型两个独立的螺丝刀容纳腔，分别适配不同手柄尺寸的螺丝刀产品，型腔轮廓完全贴合螺丝刀的手柄弧度与杆身锥度，其中手柄位置的型腔做了0.8mm的深度下沉，刚好卡入手柄的防滑台阶位置，杆身位置的型腔宽度比螺丝刀杆直径大0.3mm，预留出片材成型后的收缩余量，避免成型后产品卡滞无法顺利脱模。

　　型腔边缘做了R1.2的圆角过渡，一方面减少热压成型时片材的应力集中，防止片材在拉伸过程中出现局部拉薄破损，另一方面成型后的内托边缘不会产生锋利毛边，避免后续包装工序中划伤操作人员。模具的安装边界完全适配行业通用的400*600mm吸塑机工作台安装尺寸，模具底座厚度设置为20mm，周边预留了M8的固定螺栓孔位，可直接通过压板固定在成型机工作台面上，不需要额外加工转接板，能快速完成产线换模，适配小批量多规格的工具包装生产需求。

　　在成型流道的设计上，模具型腔周边设置了宽度3mm的密封压边，合模时可将片材完全压紧，避免真空抽吸时出现漏气导致成型不饱满的问题，每个型腔的底部均匀分布了6个直径0.5mm的抽真空小孔，小孔位置避开螺丝刀的外观展示面，防止成型后的内托表面出现明显的抽气痕迹影响包装质感。针对螺丝刀手柄端的异形轮廓，设计时先通过逆向扫描获取标准螺丝刀的三维点云数据，再对轮廓做偏移处理，偏移量根据常用包装片材的厚度设置为0.4mm，保证成型后的内托与螺丝刀之间有合适的抱紧力，既不会因为间隙过大导致产品在包装盒内晃动，也不会因为间隙过小导致装入产品时出现内托变形开裂。

　　模具的两个型腔采用对称式布局，分流道长度一致，可保证两个型腔在真空抽吸时的压力均衡，成型后的两个内托壁厚差控制在0.1mm以内，良品率相比非对称布局提升15%左右。在实际生产场景中，这套模具除了适配螺丝刀产品的包装成型，也可以通过更换型腔镶块的方式，快速适配同尺寸规格的其他手动工具比如测电笔、小型锉刀的包装内托生产，不需要重新制作整套模架，能有效降低五金工具生产企业的包装模具投入成本。模具的分型面设置在片材的压合平面上，没有复杂的倒扣结构，脱模时采用顶针板直接顶出，不需要额外的抽芯机构，模具整体结构简单可靠，日常维护只需要定期清理抽真空小孔内的残留塑料碎屑即可，对设备操作人员的技能要求较低，适合中小型五金包装加工厂的日常生产使用。从尺寸精度来看，模具型腔的加工公差控制在±0.05mm以内，成型后的内托尺寸公差可稳定保持在±0.1mm，完全满足外包装盒的装配尺寸要求，不会出现内托放不进纸盒或者装入后间隙过大晃动的问题。针对长期生产的耐磨需求，模具的型腔表面做了硬质阳极氧化处理，表面硬度达到HV400以上，可承受连续10万模次以上的生产磨损，不会出现表面划痕导致成型后的内托表面粗糙的问题。
