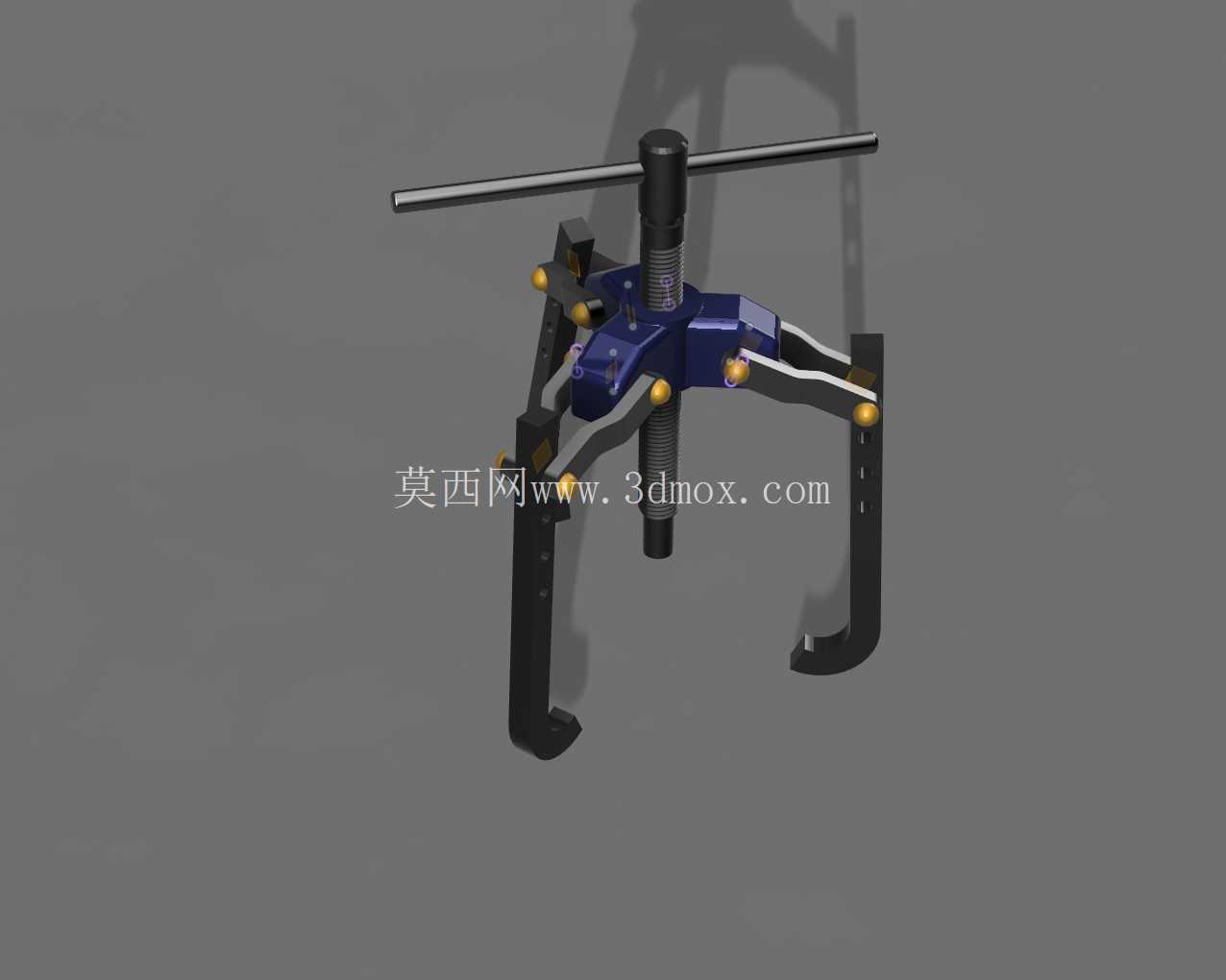

重型可调三爪轴承齿轮拆卸拉马结构

在设备运维、机加工车间的日常拆装作业里，轴系部件的拆卸一直是占比不低的工序，过盈配合的轴承、齿轮、皮带轮、轴套类零件如果采用敲击、撬别等暴力方式拆卸，很容易造成轴颈拉伤、配合面变形、零件内应力集中甚至直接报废，这款重型三爪拆卸夹具就是针对这类场景设计的专用工装。

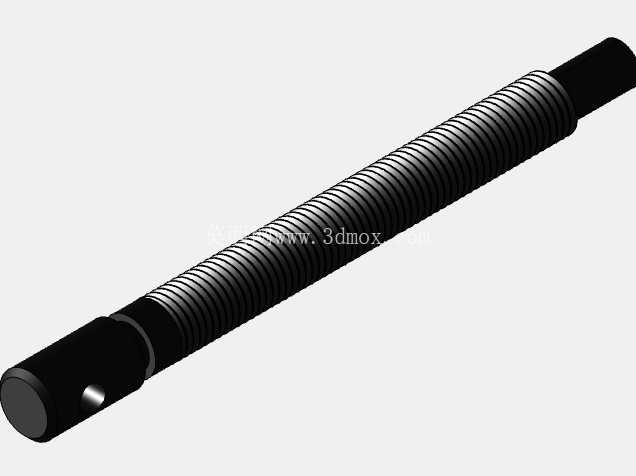

从结构设计逻辑来看，整套工装的受力核心是中间的T型施力螺杆，螺杆采用梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中受力均匀，轴向施力时不会出现卡滞、滑牙的问题，螺杆顶端的T型手柄长度经过受力核算，操作人员使用标准加力杆或者直接手动旋转时，能够通过螺纹增力机构输出数倍于输入扭矩的轴向顶推力，顶推端做了圆弧过渡的硬化处理，顶在轴端中心孔位置时不会打滑，也不会压伤轴端的定位基准面。

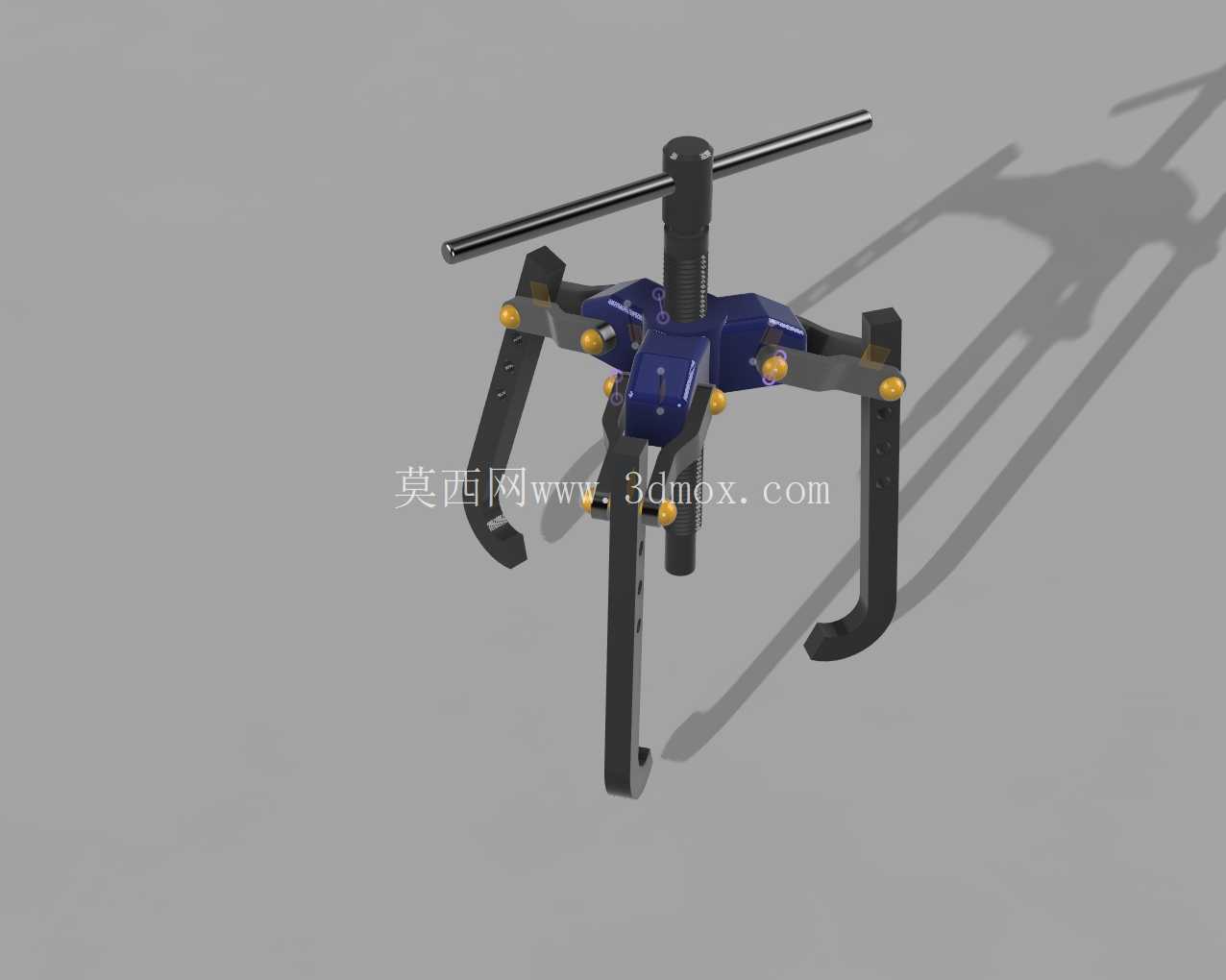

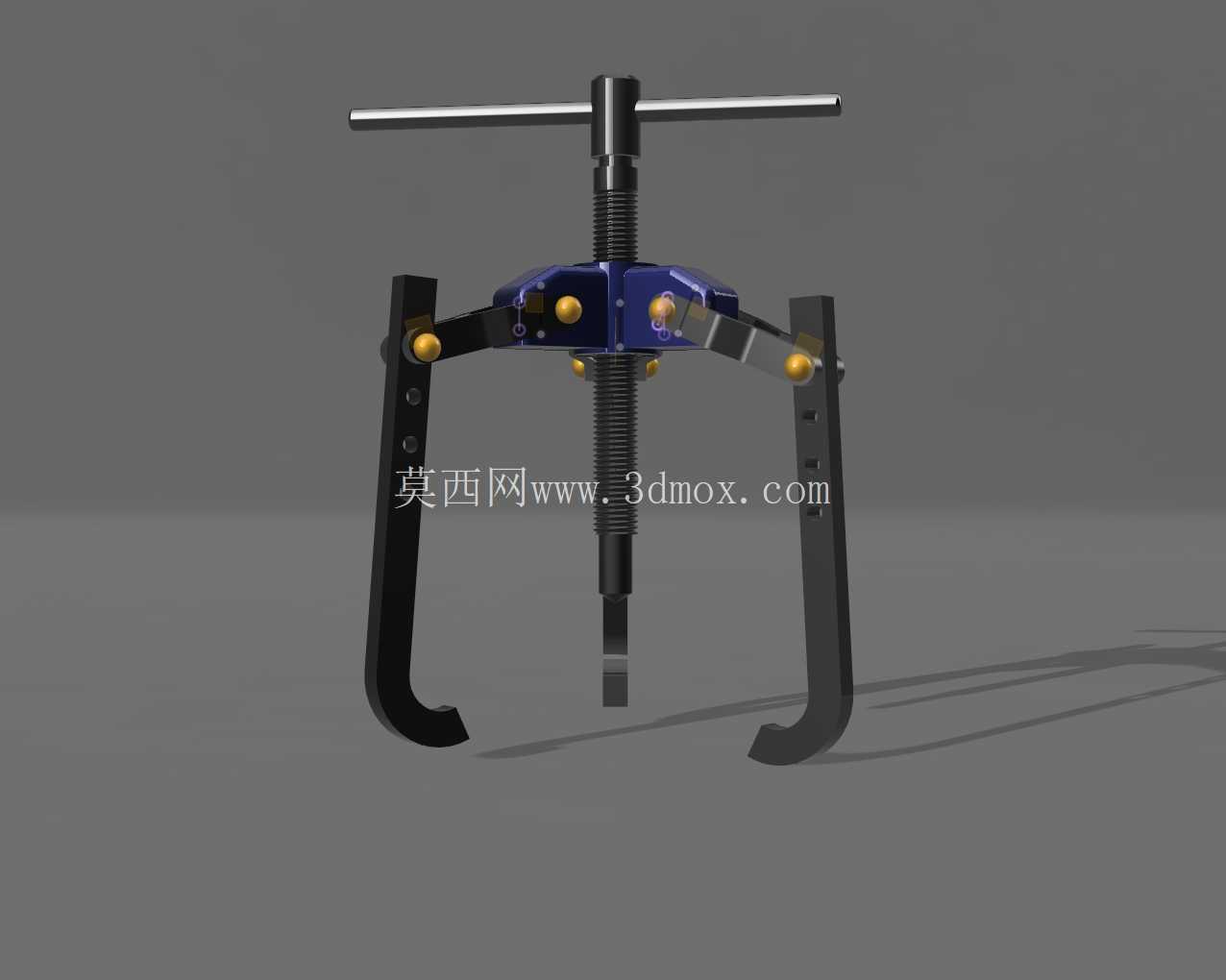

三个独立安装的钳爪是这套结构的核心受力部件，钳爪与中心主体的连接采用铰接式可调结构，每个铰接点都配有耐磨衬套，钳爪可以沿着铰接轴转动调整开合角度，适配不同直径的被拆卸零件，调整范围覆盖车间常见的从几十毫米到两百余毫米直径的轴装零件，不需要额外更换钳爪就能完成多数常规拆卸作业。钳爪的钩端做了向内弯曲的钩形结构，钩接面经过淬火硬化处理，硬度达到HRC45-50，能够承受大拉力下的磨损与形变，钩接时可以牢牢卡在被拆卸零件的背面台阶处，施力过程中不会出现脱钩、打滑的问题。三个钳爪沿中心主体周向120度均匀分布，这种对称布局能够保证轴向拉力均匀作用在被拆卸零件的端面上，避免偏载造成的零件倾斜、卡滞，甚至把轴掰弯的问题，相比两爪拉马，三爪结构的对中性更好，受力更均衡，拆卸精度更高，也更适合大过盈量、大重量零件的拆卸作业。

中心主体采用高强度中碳钢整体锻造加工，刚性足够，在承受最大额定拉力时不会出现形变，保证三个钳爪的受力始终保持在同一轴向平面内，不会因为主体变形导致钳爪外张脱钩。钳爪与主体连接的调节位置设置了定位锁紧结构，调整到适配直径后可以锁定钳爪的初始角度，避免刚开始施力时钳爪向外滑脱。

从实际使用的边界条件来看，这套工装的整体收拢高度可以适配轴端伸出长度较短的拆卸场景，最小作业空间只需要轴端露出足够顶针接触的长度即可，钳爪的最大开合距离满足多数中小型减速机、电机、输送机辊轴、机床主轴上的配套零件拆卸需求，不需要额外搭配加长爪件就能覆盖车间80%以上的轴类零件拆卸工况。使用时只需要将中心螺杆的顶针对准轴端中心孔，调整三个钳爪的位置钩住被拆卸零件的背面，均匀转动T型手柄，就能通过螺杆的进给缓慢将轴向力传递到被拆零件上，平稳将零件从轴上拉出，整个过程不会对轴面、零件配合面造成损伤，也不需要敲击，大幅降低拆卸过程中的安全风险。

在结构细节处理上，所有铰接位置都预留了润滑注油间隙，长期使用后可以定期加注润滑脂，避免铰接点锈蚀卡滞，保证钳爪转动灵活；螺杆表面做了发黑防锈处理，在车间潮湿、多油污的环境下也不容易生锈，延长工装的使用寿命；钳爪的非受力面做了倒角去毛刺处理，操作人员调整时不会被锐边划伤。相比液压式拆卸工具，这种纯机械结构的三爪拉马不需要外接动力源，不受作业场地的电源、液压源限制，随身携带到设备现场就能作业，维护成本极低，没有密封件老化、液压泄漏的问题，适合作为车间常备的维修工装，也适合外出抢修作业时携带。

从建模的结构合理性来看，整套模型的所有配合间隙都按照实际加工公差设置，铰接位置的转动副、螺杆与中心主体的螺纹传动副都还原了真实的装配关系，没有出现干涉、错位的问题，钳爪的可调角度范围、螺杆的有效行程都和实物参数一致，可以作为工装设计的参考结构，也可以用于维修培训的结构演示，帮助新入行的维修人员理解轴类零件拆卸的受力逻辑与工装使用原理。在实际选型时，只要被拆卸零件的外径在钳爪开合范围内，轴端的伸出长度满足顶针接触要求，拆卸所需的轴向力在螺杆的额定承载范围内，就可以使用这套工装完成作业，不需要制作专用的拆卸工装，大幅降低维修作业的准备时间与成本。
