双U形夹安装连接枢轴组件

项目分类:通用机械零部件 发布时间:2026-05-29 ID:1165663
  • 双U形夹安装连接枢轴组件
  • 双U形夹安装连接枢轴组件
  • 双U形夹安装连接枢轴组件
  • 双U形夹安装连接枢轴组件
  • 双U形夹安装连接枢轴组件

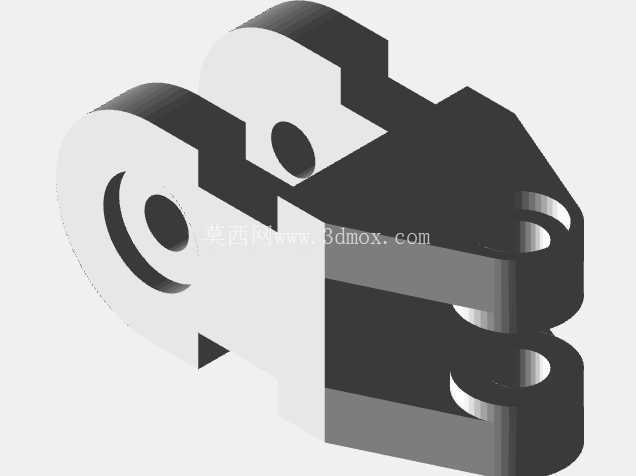

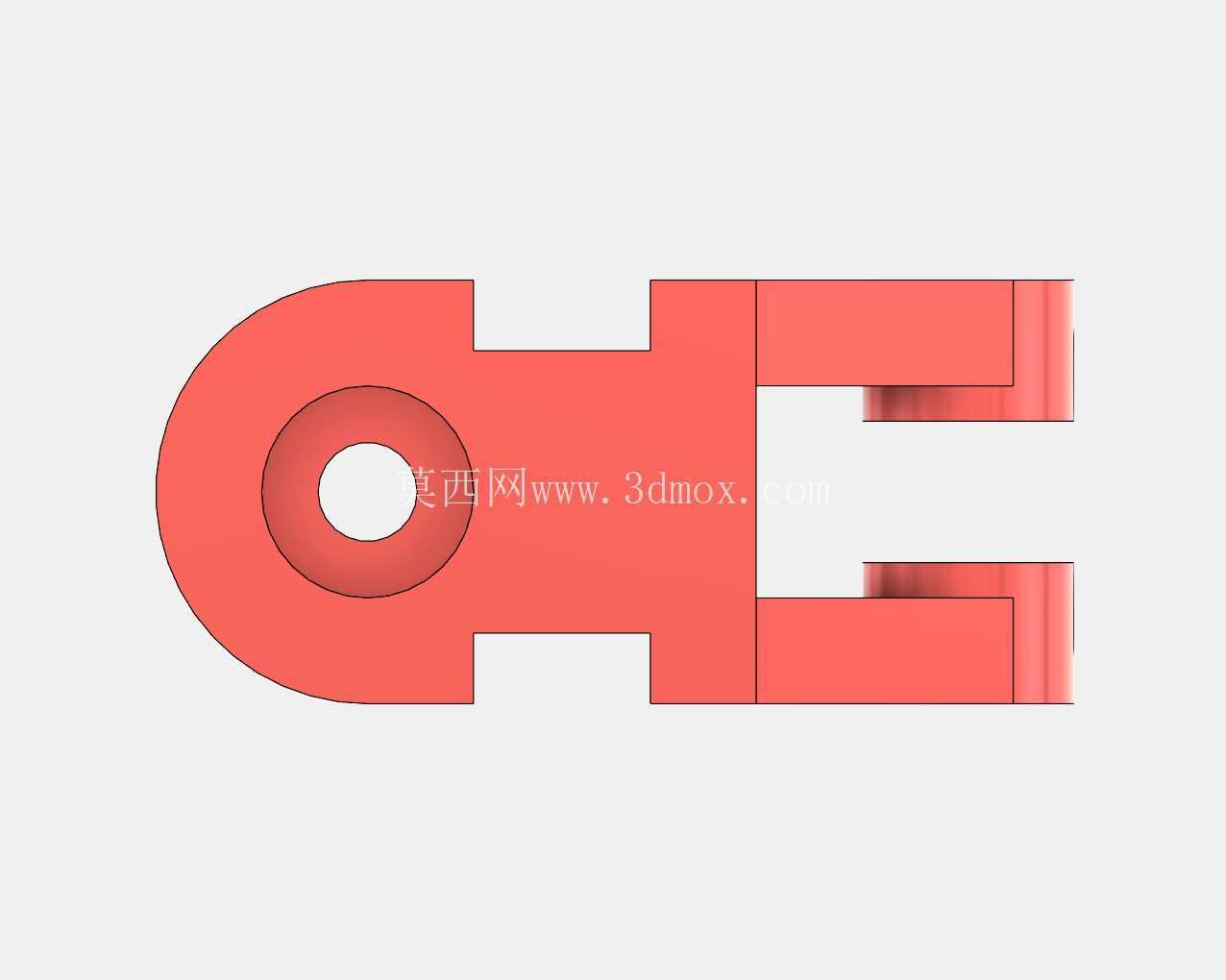

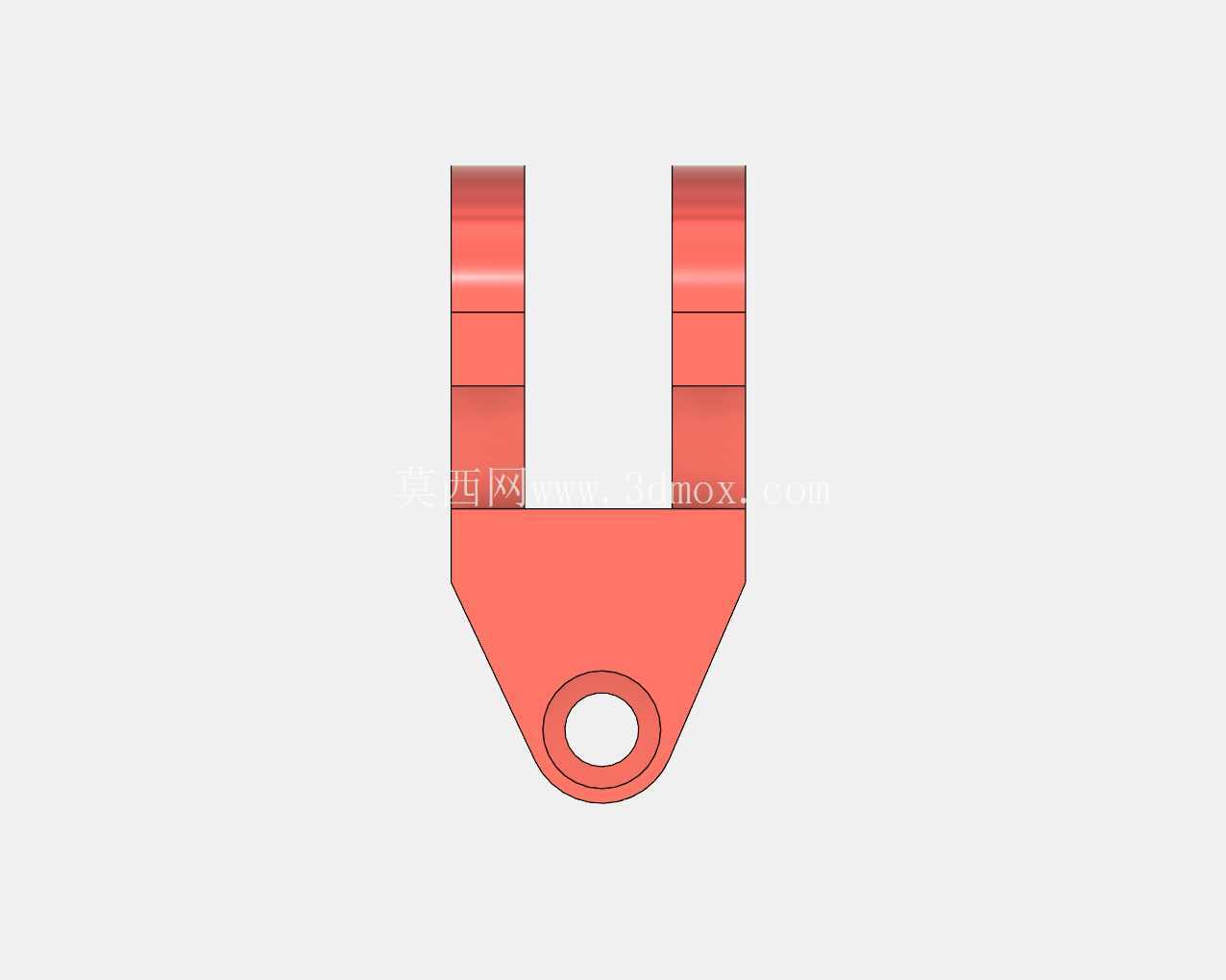

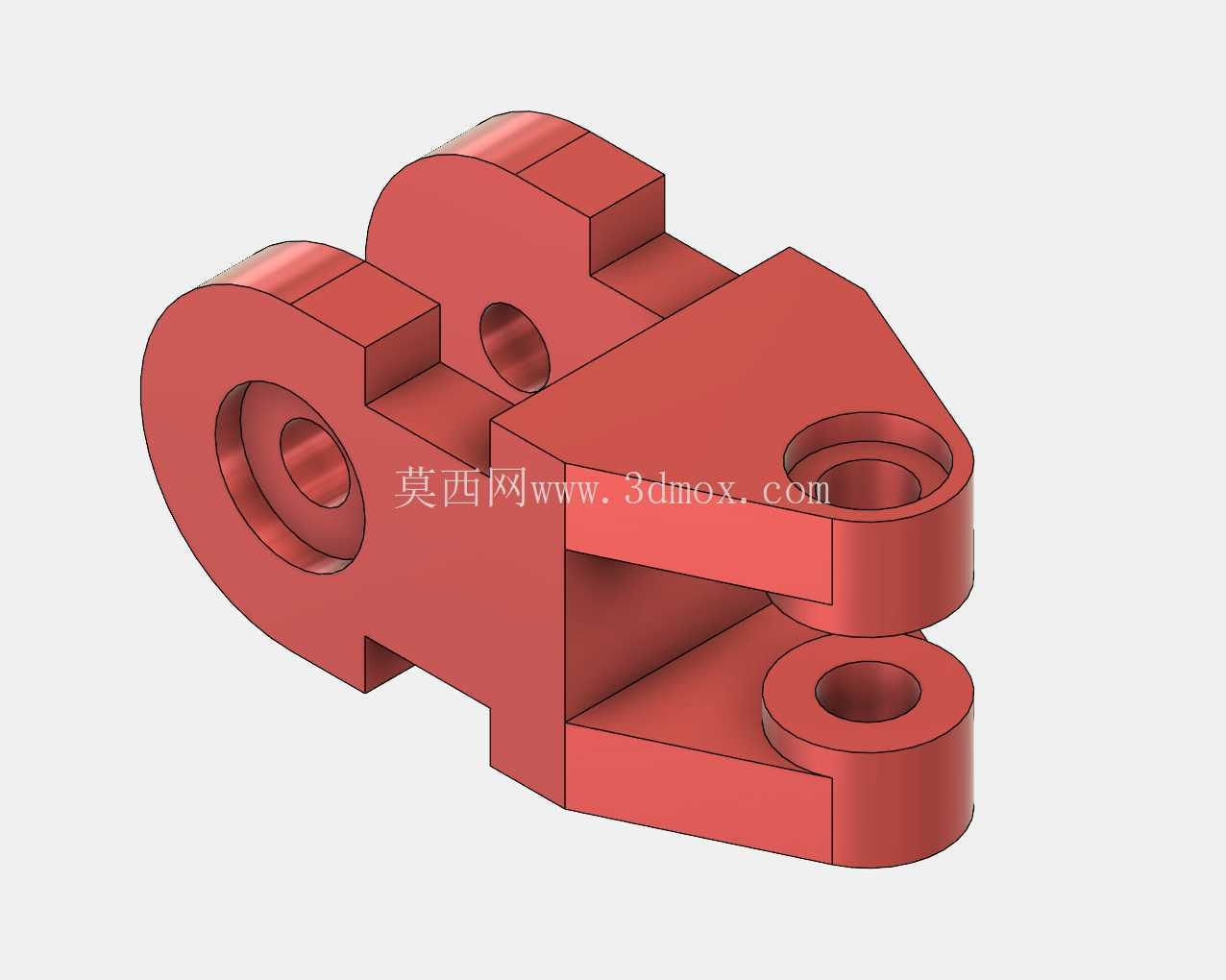

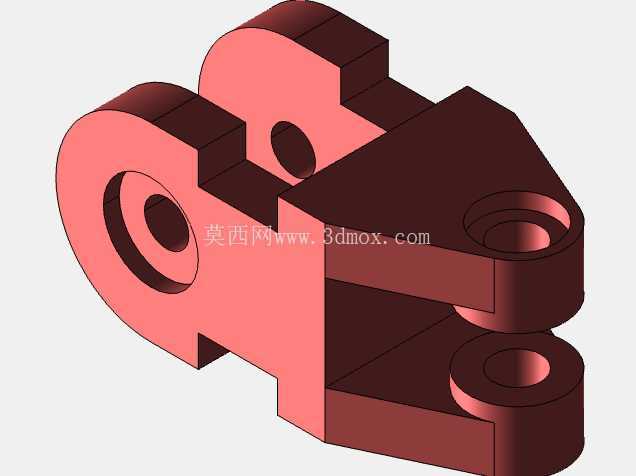

在机械臂关节铰接、气动连杆传动、液压执行机构末端连接这类需要实现枢轴转动传递载荷的场景里,连接构件的设计合理性直接决定了整套机构的运行稳定性与负载寿命,这款双U形夹安装连接构件正是针对这类往复摆动、带径向与轴向复合载荷的铰接场景开发的结构件。从实际安装适配的角度看,构件总长度控制在115毫米,这个尺寸刚好适配多数中小型自动化设备连杆、机械臂小臂末端的安装空间,不会因为构件过长增加悬臂弯矩,也不会因为尺寸过短导致铰接点间距不足出现运动卡滞。构件一端的圆形孔眼接头可与带圆柱轴端的执行元件、固定支座配合,通过穿装销轴实现固定端的铰接定位,眼部直径30毫米、中心孔直径14毫米的尺寸参数,匹配行业内通用的M12、M14规格铰接销轴,不需要额外加工定制连接件就能完成装配,大幅降低现场安装的适配成本。另一端的叉形U形夹结构,叉口宽度为25毫米,U形销孔直径10毫米,可直接卡装厚度22毫米以内的连杆接头、摆臂端片,穿装M10规格的销轴即可实现活动端的枢轴连接,双叉的对称结构能让铰接点的受力均匀分布在两个叉臂上,避免单耳连接时出现的偏载、销轴弯曲变形问题。

设计过程中针对机械载荷下的应力集中问题做了专项优化,所有棱边位置都做了光滑圆角过渡,在圆形接头与U形夹的衔接位置,增设了三角形加强筋结构,这个位置是整个构件承受弯矩最大的区域,常规无加强的设计在长期交变载荷下很容易出现根部断裂的问题,加强筋的设置在不额外增加过多构件重量的前提下,将衔接位置的截面抗弯模量提升了40%以上,能有效抵消机构启停、负载突变时产生的冲击载荷。构件底部的平面安装基准面做了铣平处理,当需要将构件作为固定支座使用时,可直接通过底部的两个安装孔锁装在设备型材、安装平板上,基准面的平面度控制在0.1毫米以内,能保证安装后铰接孔的轴线与安装面的平行度符合传动要求,避免因为安装面不平导致销轴转动时出现别劲、磨损加剧的问题。

从实际工况适配来看,这款构件可覆盖多类工业场景的铰接需求:在工业机器人的辅助连杆机构中,可作为小臂与末端执行器之间的铰接连接件,承受末端工具作业时产生的反作用力;在气动、液压连杆系统中,可作为气缸活塞杆与摆臂之间的连接铰座,将气缸的直线运动转化为摆臂的旋转运动,U形夹的间隙配合设计能补偿少量的安装同轴度误差,避免气缸杆因为别劲出现密封件磨损、漏气漏油的问题;在非标自动化设备的开门机构、摆料机构中,这款构件可直接作为铰接支座使用,不需要额外设计定制焊接件,能大幅缩短非标设备的设计加工周期。构件上的各个铰接孔都设计了足够的配合长度,孔壁与销轴的接触面积比常规薄型铰接件大30%,能有效降低孔壁的比压,减少长期转动过程中的磨损量,延长构件的更换周期。在结构细节上,U形夹的叉臂外侧做了斜面卸荷设计,既减少了构件的整体重量,也避免了叉臂端部在机构摆动过程中与相邻构件发生运动干涉,圆形接头的外圆做了等壁厚设计,保证销轴孔周围的材料强度均匀,不会出现局部壁厚过薄导致的受力变形问题。对于结构设计从业者来说,这款构件的尺寸参数可直接复用在多数中小型铰接机构的设计中,安装边界清晰,配合尺寸符合通用工业标准,不需要做过多的尺寸调整就能直接适配现有标准件,能有效提升结构设计的效率,减少重复建模的工作量。
