双环环绕球体支撑式机械演示摆件结构

项目分类:铸造模 发布时间:2026-05-21 ID:1154619
  • 双环环绕球体支撑式机械演示摆件结构
  • 双环环绕球体支撑式机械演示摆件结构
  • 双环环绕球体支撑式机械演示摆件结构
  • 双环环绕球体支撑式机械演示摆件结构
  • 双环环绕球体支撑式机械演示摆件结构
  • 双环环绕球体支撑式机械演示摆件结构
  • 双环环绕球体支撑式机械演示摆件结构
  • 双环环绕球体支撑式机械演示摆件结构
  • 双环环绕球体支撑式机械演示摆件结构

这套双环环绕球体的支撑结构,最初的设计出发点是做机械原理演示用的具象教具,同时也可作为工业风桌面陈设构件使用。从实际应用场景来看,它既可以放在机械基础教学的展柜里,用来直观展示空间多轴转动的自由度逻辑,也能作为文创类金属摆件的原型,通过失蜡铸造工艺批量生产后放置在办公空间做装饰,部分展会的机械主题展区也会采用等比例放大的同款结构做互动展示装置,观众可以手动拨动环体观察球体的随动状态,直观理解空间回转副的运动逻辑。

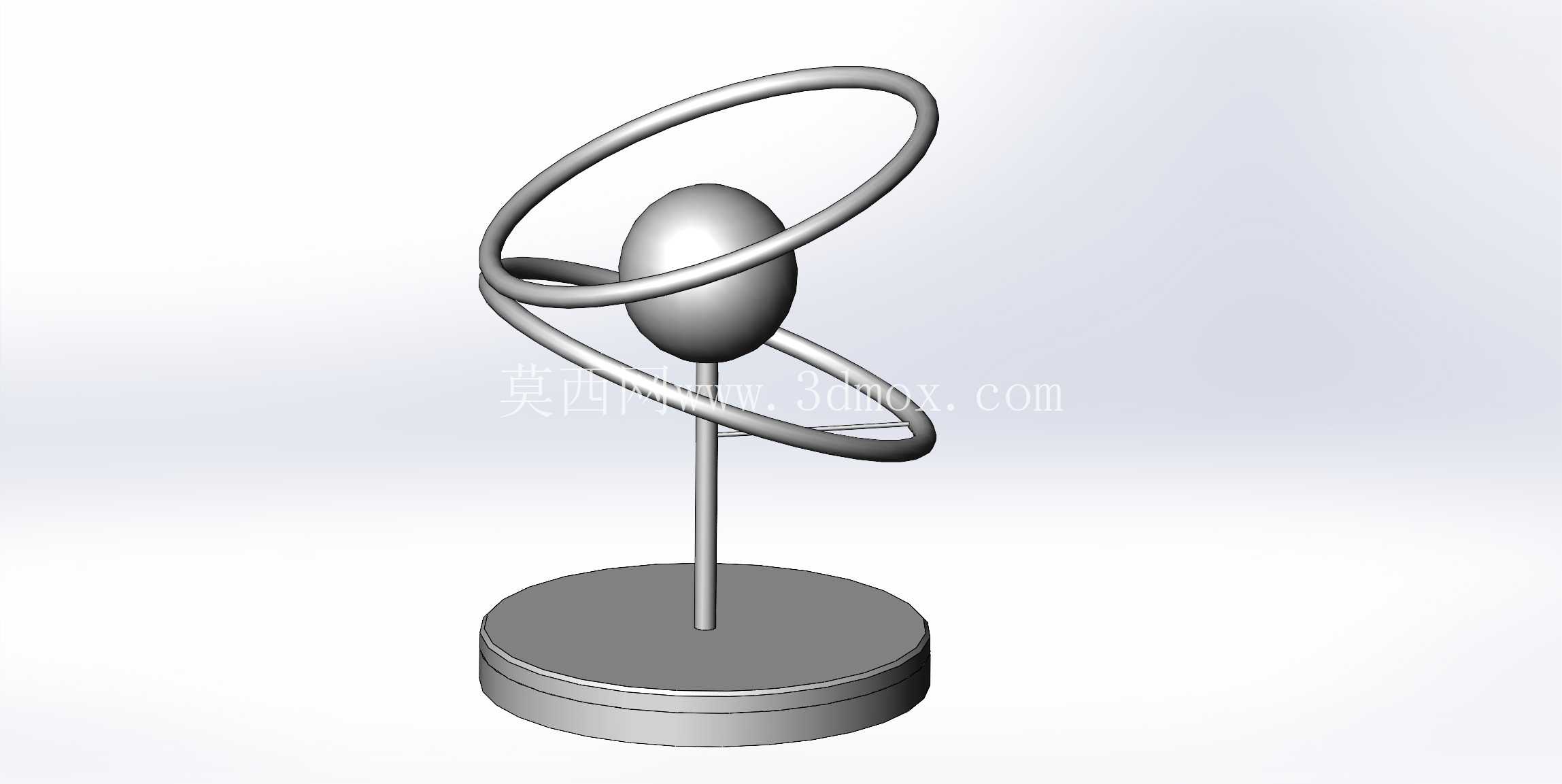

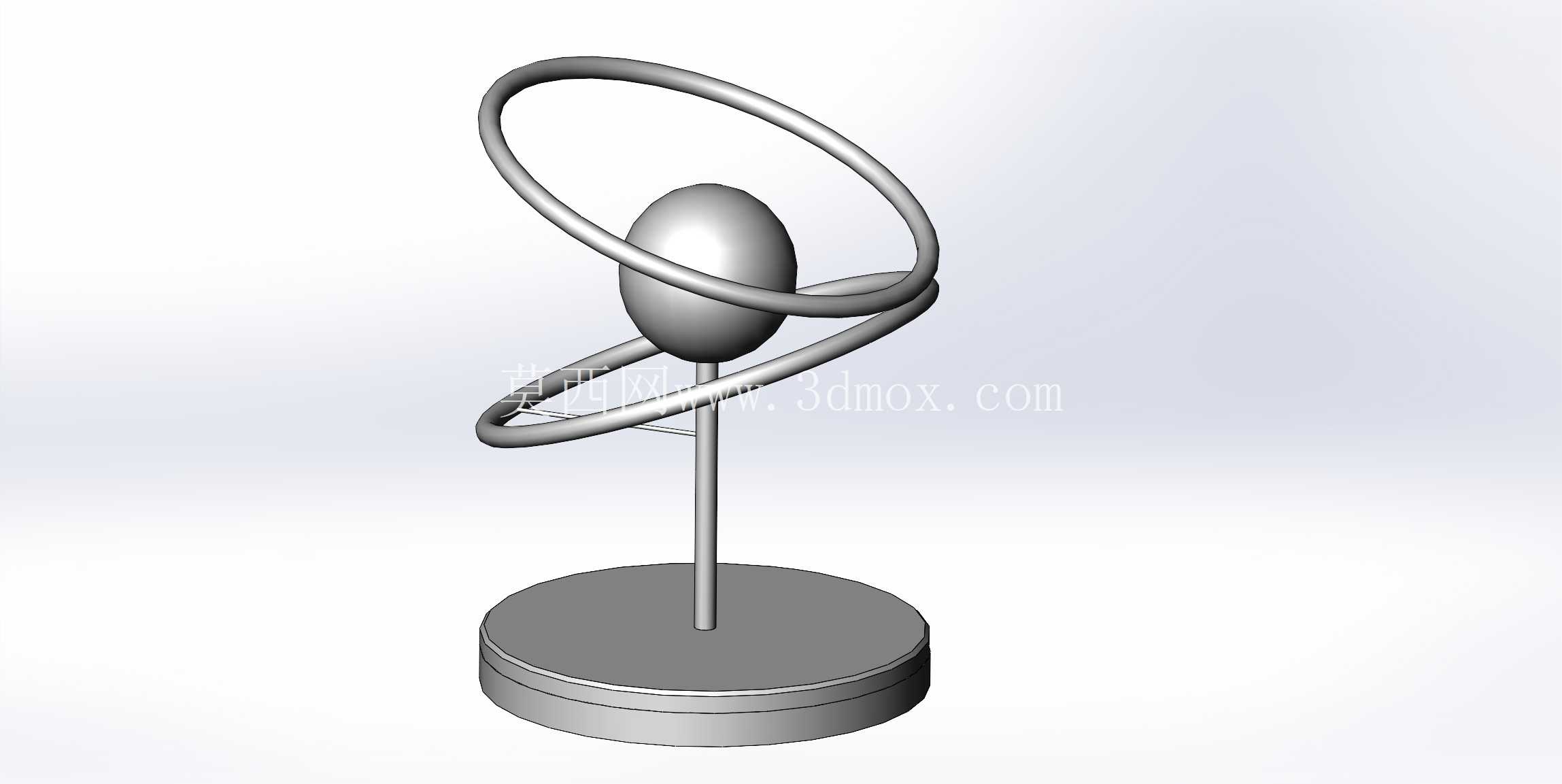

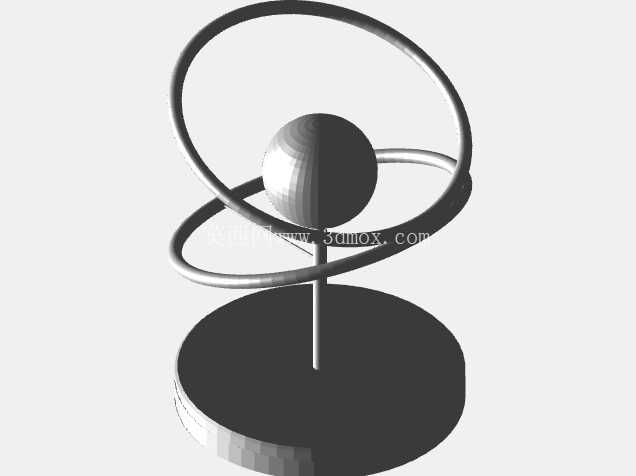

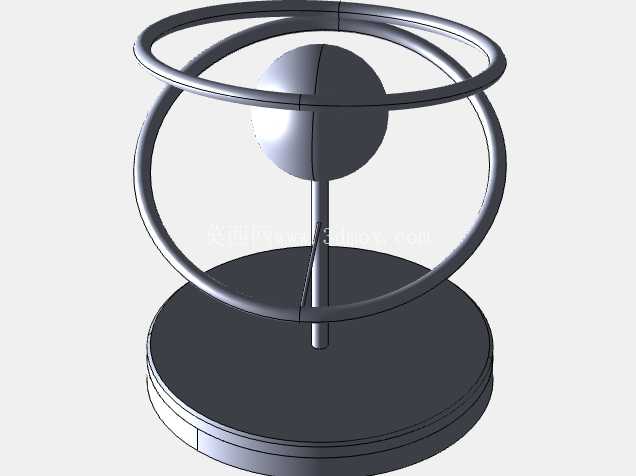

从功能特性上看,核心的球体被两个互相呈空间夹角的环形构件嵌套约束,两个环体各自拥有独立的回转轴,最终所有转动副的载荷都通过中心竖杆传递到底部的圆形基座上。实际使用时,不管拨动外层环还是内层环,球体都能在环的约束下保持中心位置不变,不会出现偏移卡滞的情况,这就要求在设计阶段严格控制每个环的内径与球体直径的配合间隙,间隙过大会导致球体晃动,间隙过小则会在铸造后出现转动卡涩的问题,按照常规失蜡铸造的公差等级,配合间隙控制在0.3-0.5mm之间最为合适,既可以抵消铸件的表面粗糙度带来的摩擦阻力,也不会让球体出现肉眼可见的晃动。

设计思路上没有采用复杂的轴承连接件,而是直接通过构件自身的形面配合实现转动约束,这样做的好处是整个结构没有额外的标准件,一体铸造完成后只需要简单打磨配合面就能实现转动功能,大幅降低了后续装配的工作量。底部的圆形基座做了双层台阶结构,下层直径比上层大20%左右,这样的设计是为了降低整体结构的重心,哪怕把两个环都拨到最外侧的偏心位置,整体结构的重心投影依然落在基座底面范围内,不会出现倾翻的问题。中心竖杆的直径经过反复校核,既要承担上方所有构件的重量,又不能过粗影响整体的视觉轻盈感,按照150mm总高的常规尺寸来算,竖杆直径取6mm就能满足抗弯强度要求,哪怕长期承受偏心载荷也不会出现永久变形。

安装边界方面,底部基座的底面是完全平整的加工面,可以直接放置在水平台面上使用,如果需要做固定安装,也可以在基座底面预留三个M3的螺纹孔,通过螺丝固定在展示台或者支架上,不会破坏结构的外观完整性。两个环形构件的截面采用圆形截面设计,一方面是铸造时更容易起模,不会出现尖角位置的浇不足缺陷,另一方面圆形截面的环体在转动时和球体的接触是线接触,摩擦阻力更小,转动起来更顺滑。环体和中心竖杆的连接位置做了局部加厚处理,避免转动过程中连接位置出现应力集中断裂的问题,加厚段的长度控制在10mm左右,和竖杆的配合深度不小于8mm,保证连接强度足够。

在铸造工艺适配性上,整个结构的所有壁厚都保持均匀,最薄的环体壁厚和竖杆壁厚差值不超过2mm,避免铸造过程中出现缩孔缩松的缺陷,球体采用空心结构设计,既可以降低整体重量,减少竖杆的载荷,也能节省铸造材料,降低生产成本。配合面的位置在铸造后只需要做简单的喷砂处理,不需要额外的机加工就能满足转动的粗糙度要求,非常适合批量铸造生产。实际测试的时候,哪怕连续转动环体上万次,配合面的磨损量也极小,完全满足长期使用的要求,不管是作为教学演示器具还是装饰摆件,都能保证长期使用不会出现功能失效的问题。
