小尺寸圆柱磁铁定向装填操作工具

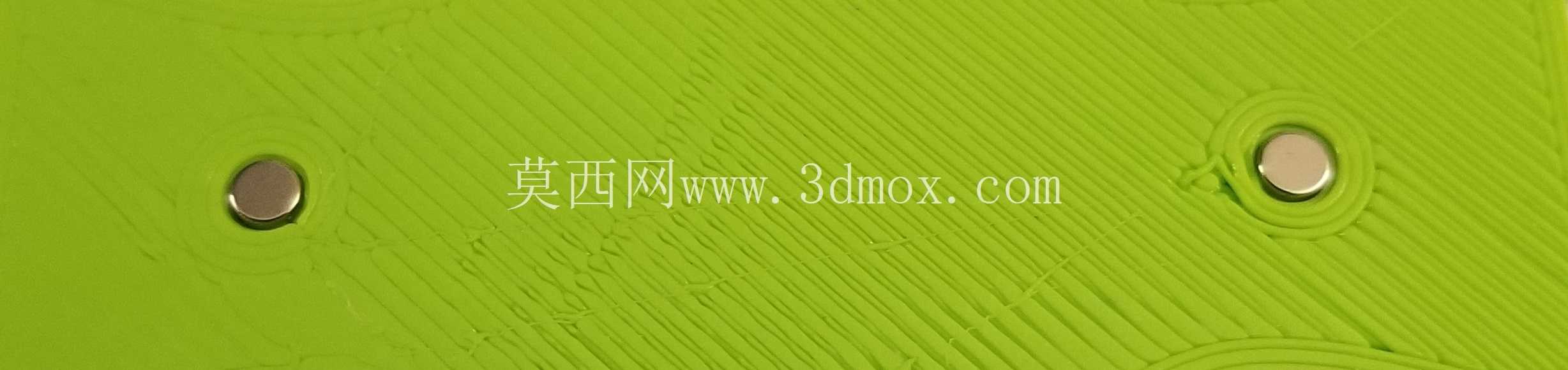

在小规格圆柱磁体批量压装的生产场景里，3mm直径级别的强磁钕铁硼磁柱一直是装配环节的痛点：磁体本身磁力强、尺寸小，批量堆叠时会快速吸合形成磁簇，徒手拆分不仅效率极低，还容易出现磁体飞射夹伤手指的风险，更关键的是这类微型磁柱大多没有极性标识，压装前需要逐一确认磁极方向，一旦装反就会导致整个3D打印嵌件组件功能失效，返工成本极高。这套操作工具就是针对这类场景开发的专用装配辅具，整体分为握持手柄和分离滑套两个核心部件，完全适配小规格圆柱磁体的定向装填作业。

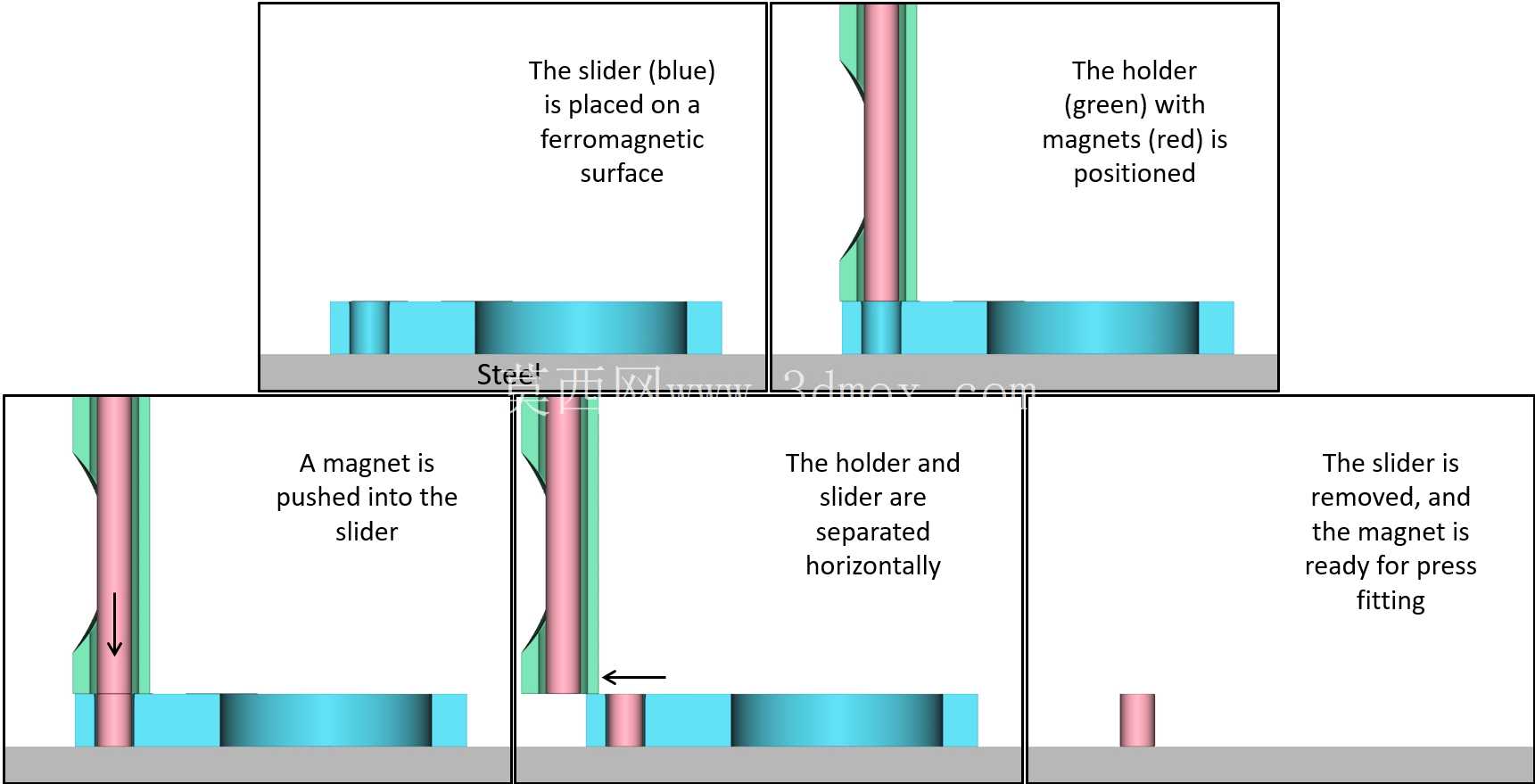

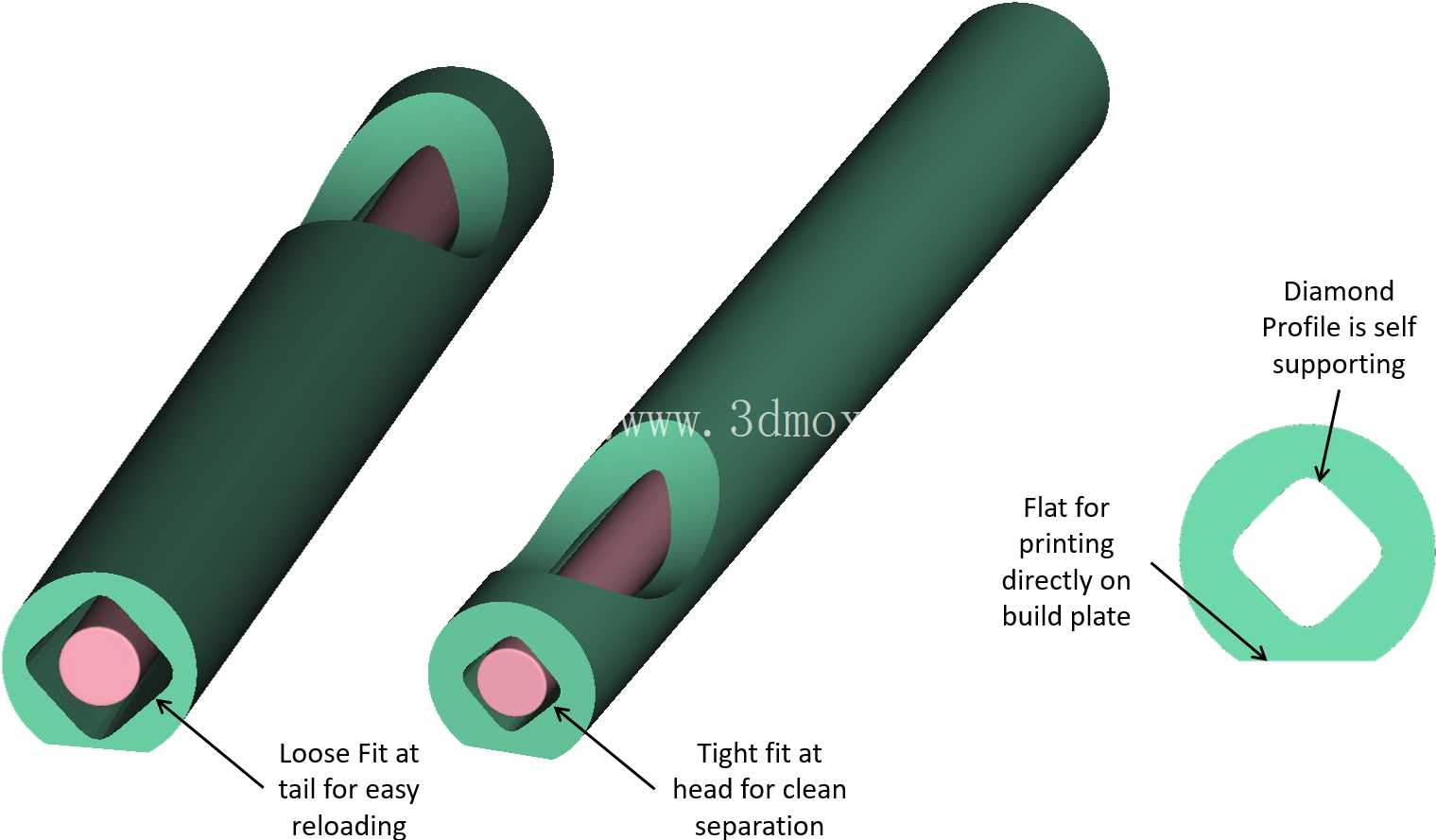

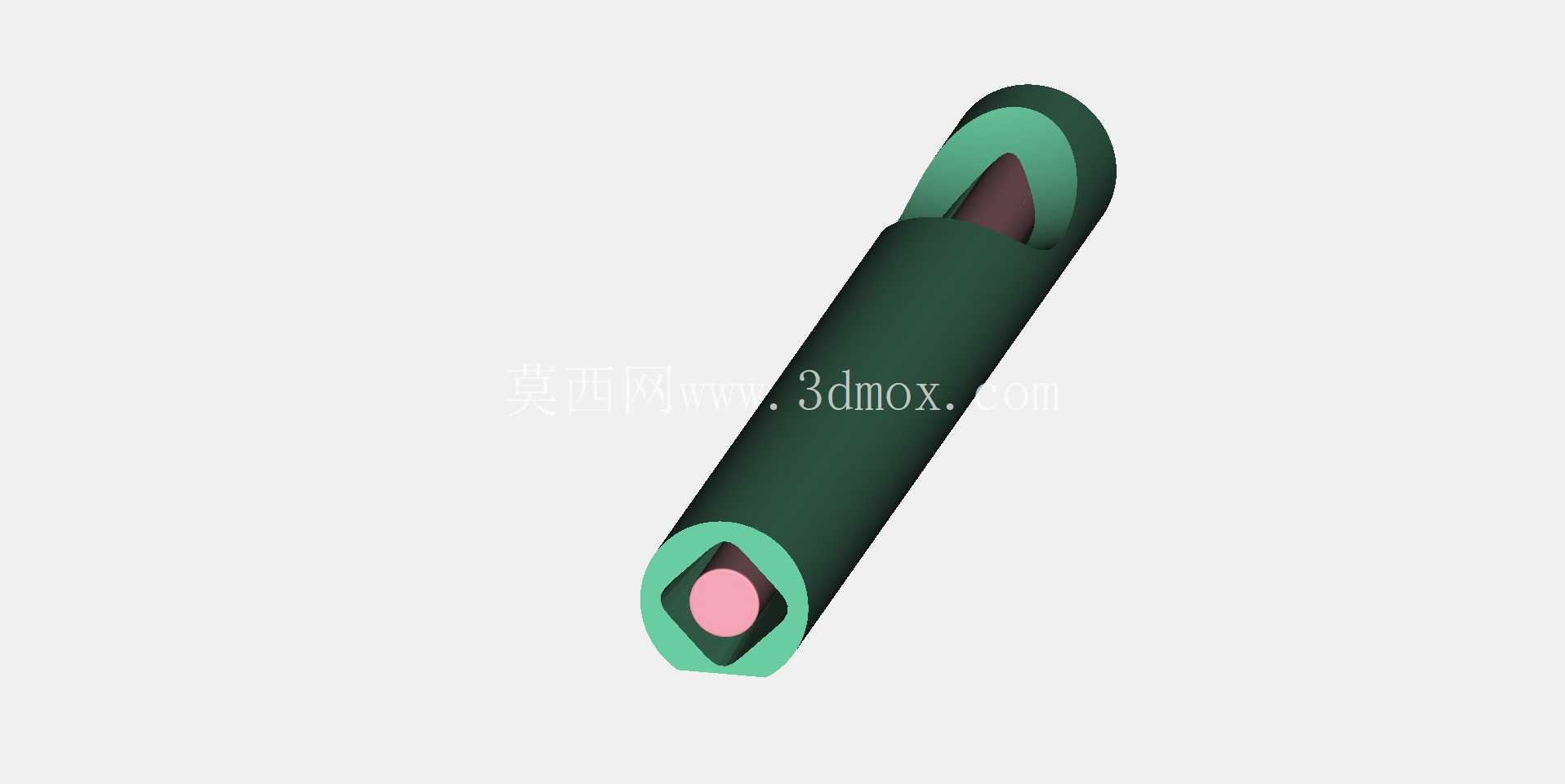

从功能逻辑上看，这套工具解决了三个核心装配难题：首先是磁体的定向排序，手柄内部预置了磁吸定位结构，整根磁棒插入手柄内腔后，会通过磁吸力自动对齐待装配磁柱的极性方向，不需要操作者反复翻转磁体确认极性，从根源上避免了磁极装反的问题；其次是单磁体的可控分离，配套的带柄滑套可以套在手柄前端，沿着手柄轴线滑动时，会通过端部的限位结构将最前端的单颗磁柱从磁簇上剥离，剥离过程中磁体始终被约束在滑套的内孔里，不会因为磁力作用飞射出去；最后是压装过程的导向，滑套前端的内孔尺寸和待压装的安装孔做了间隙配合，分离出单颗磁柱后，可以直接将滑套前端对准安装孔，推动手柄端部的顶杆就能把磁柱平稳压入孔位，全程不需要用手直接接触磁体，也不会出现磁体偏移、吸合到周边金属零件上的问题。

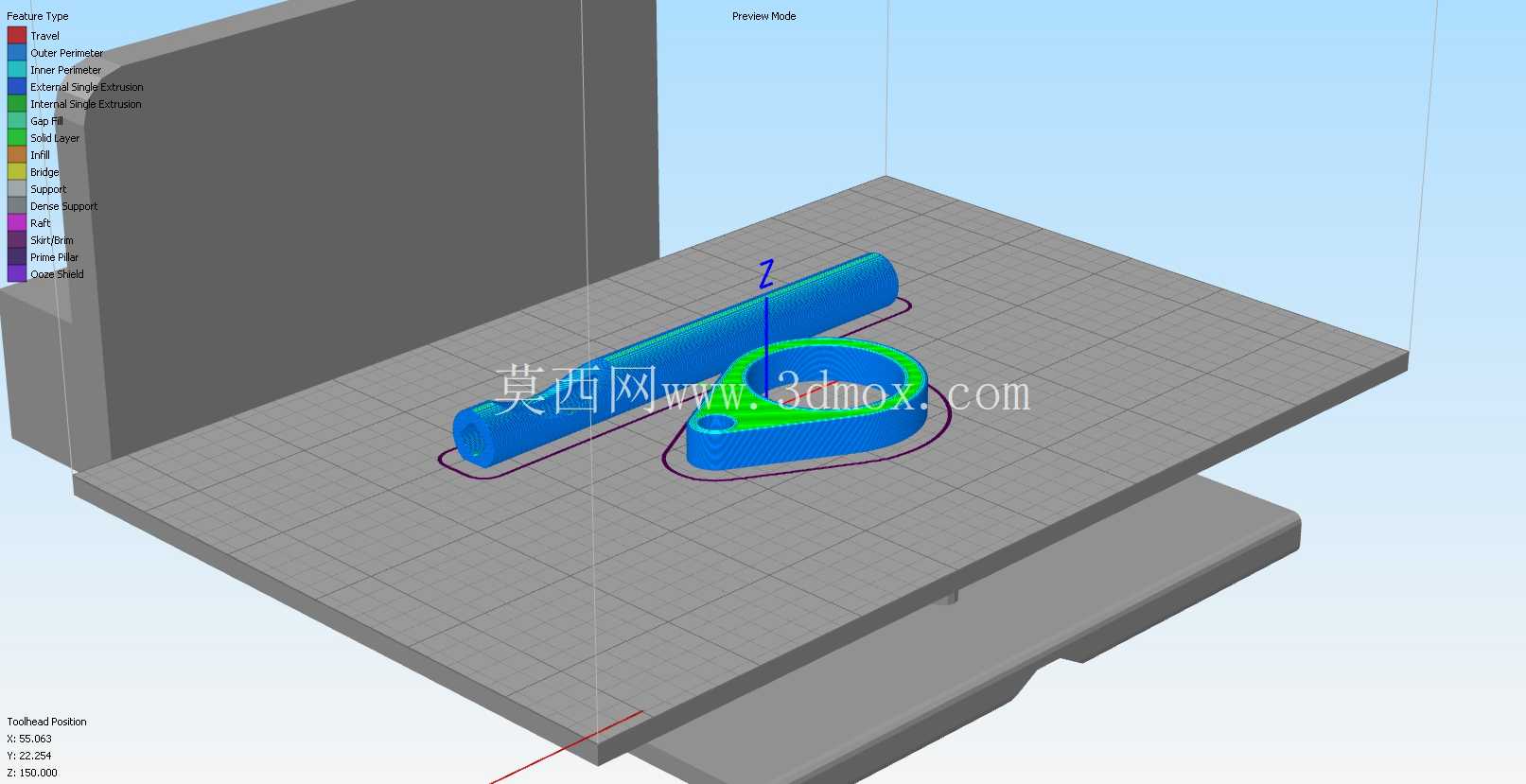

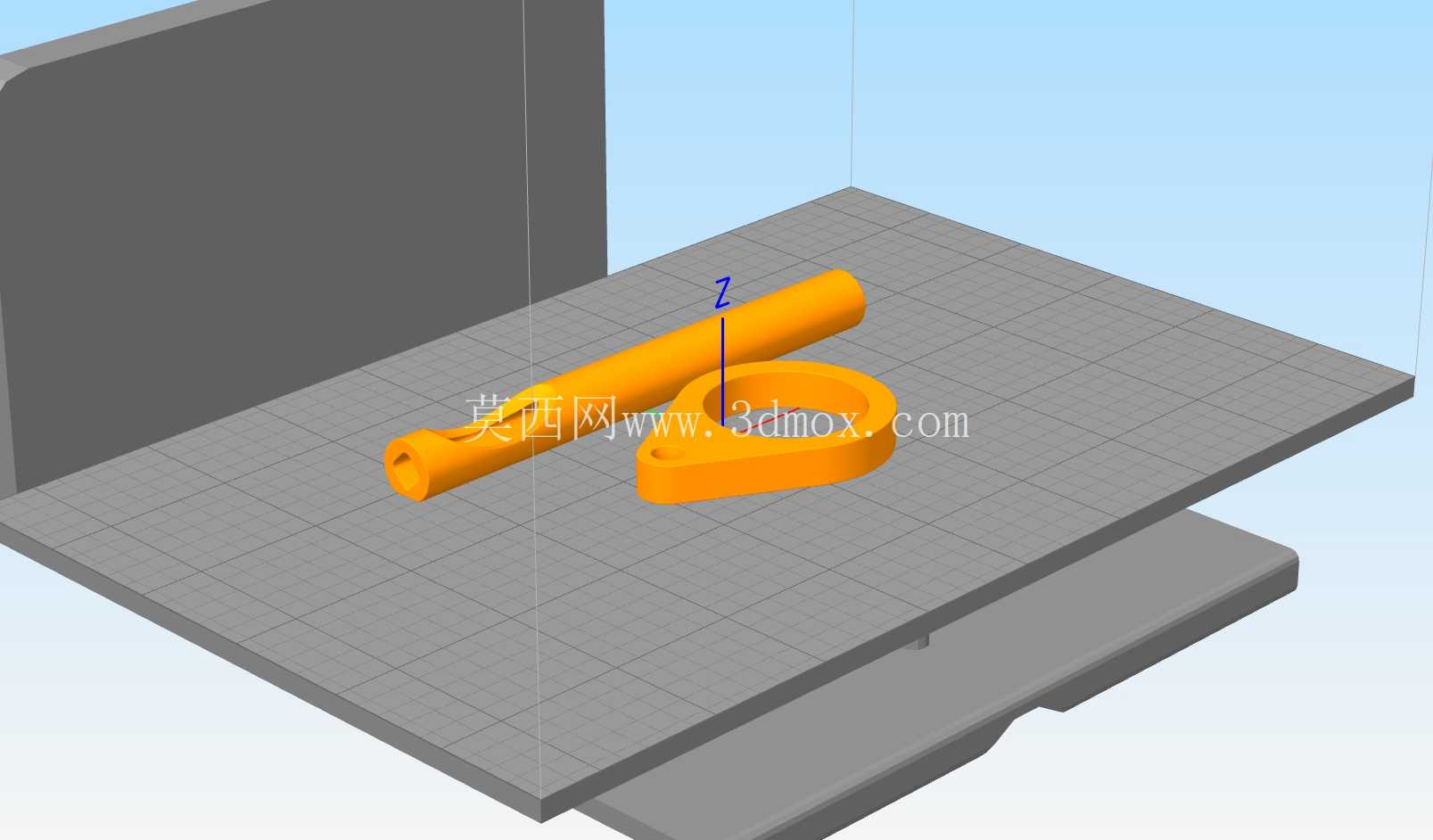

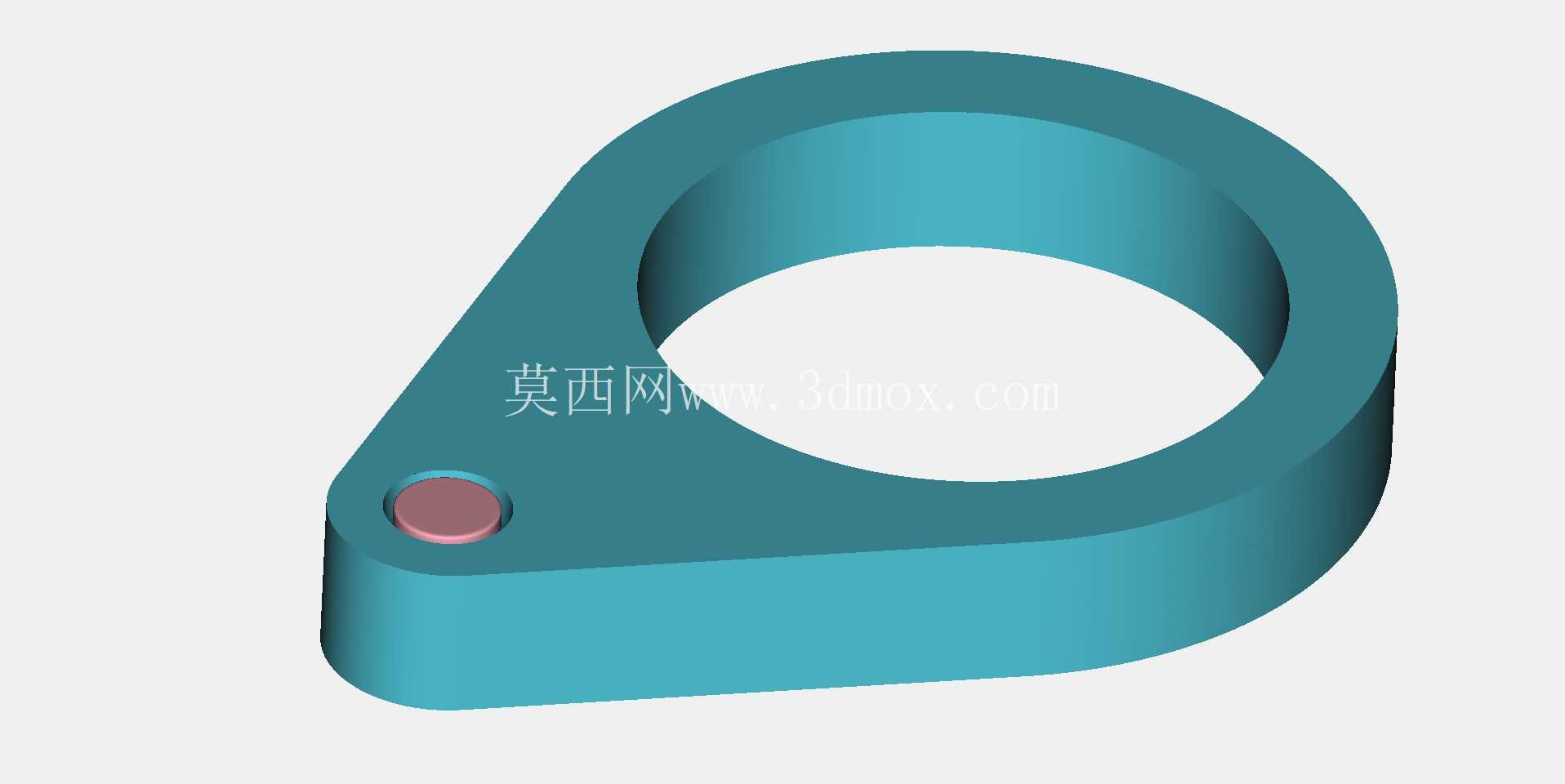

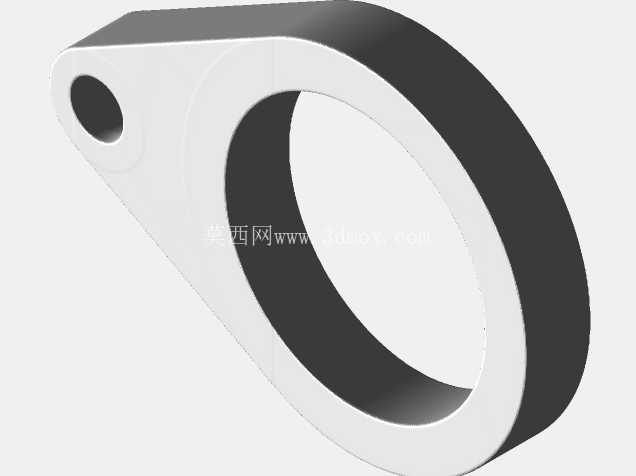

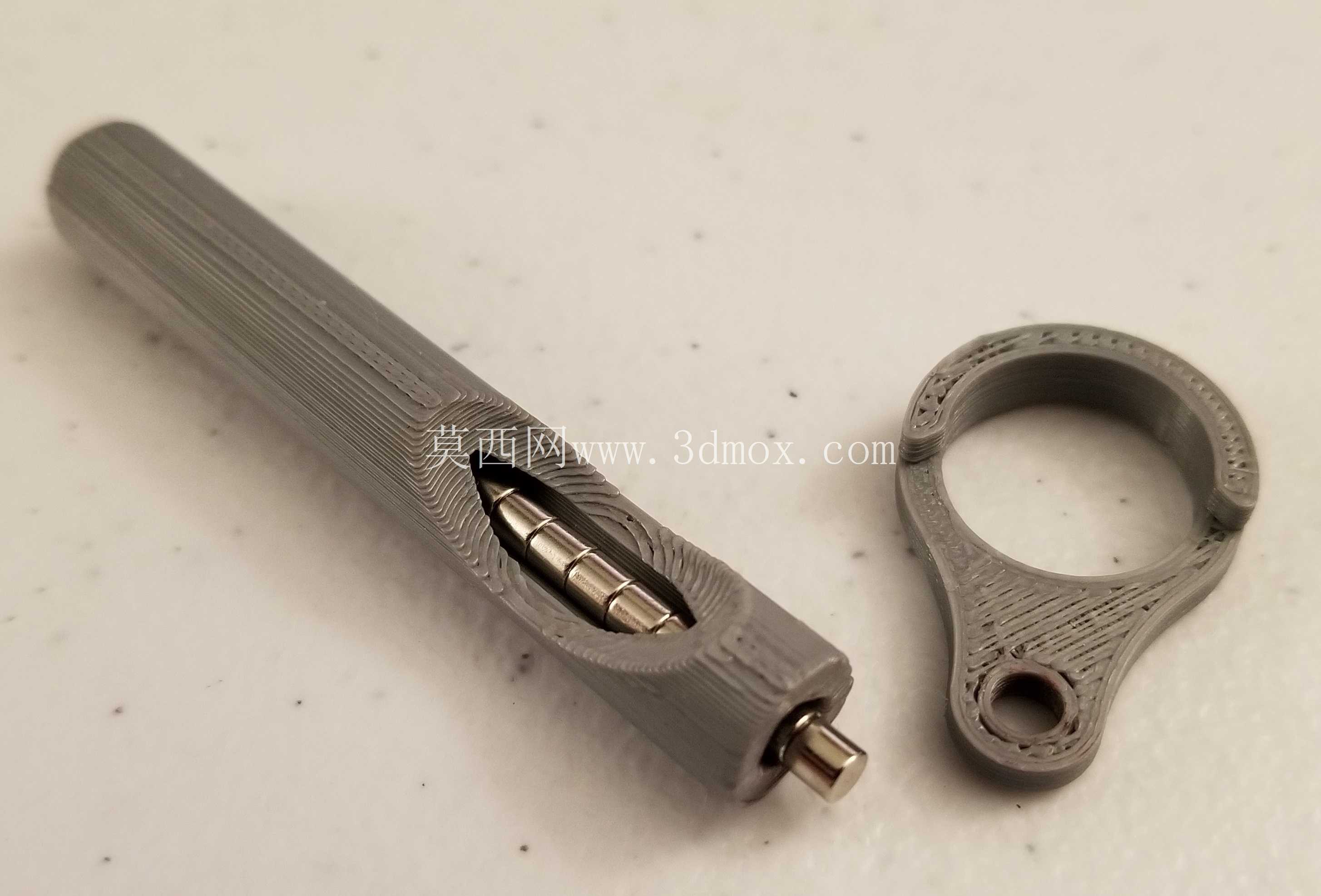

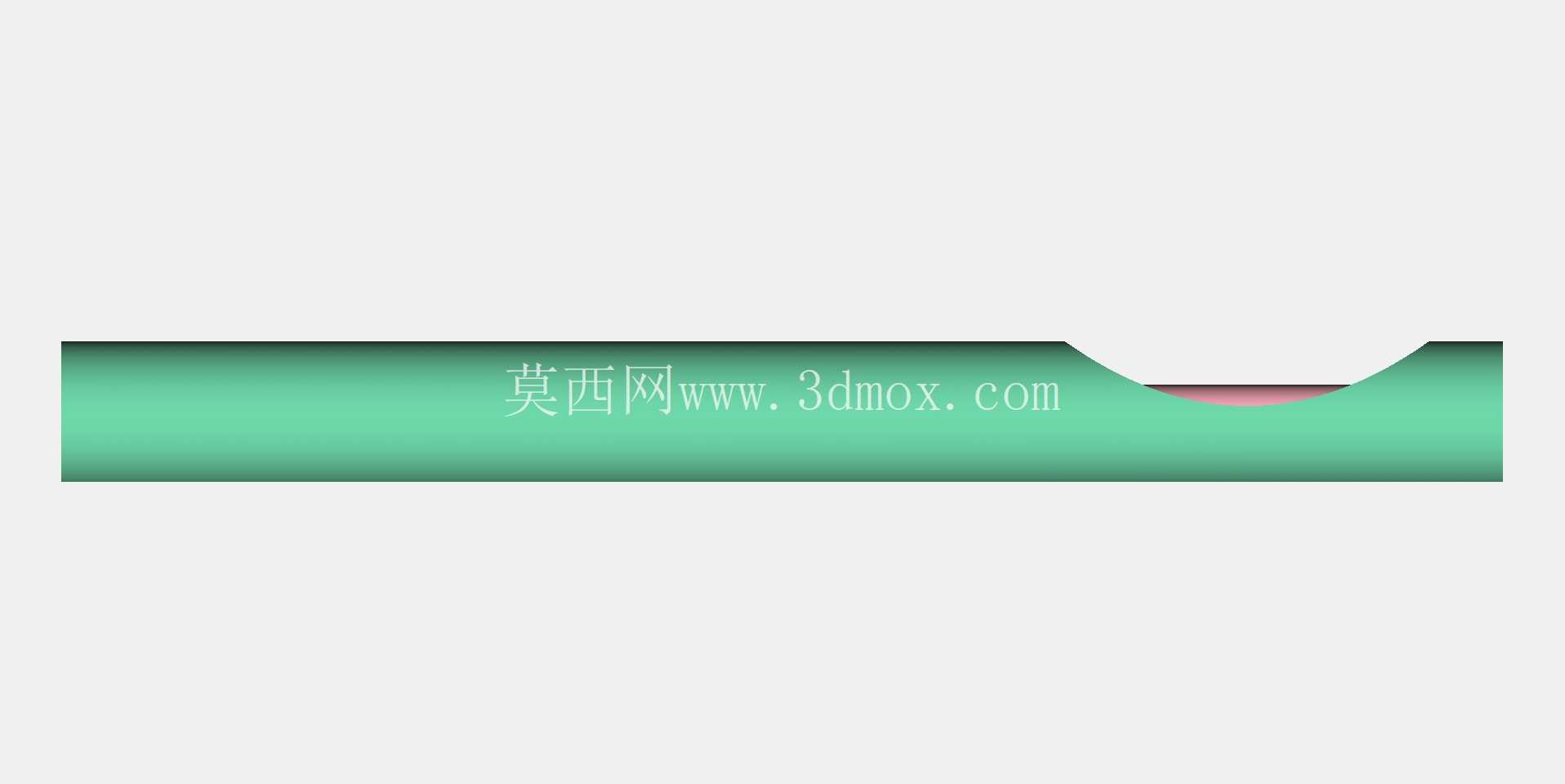

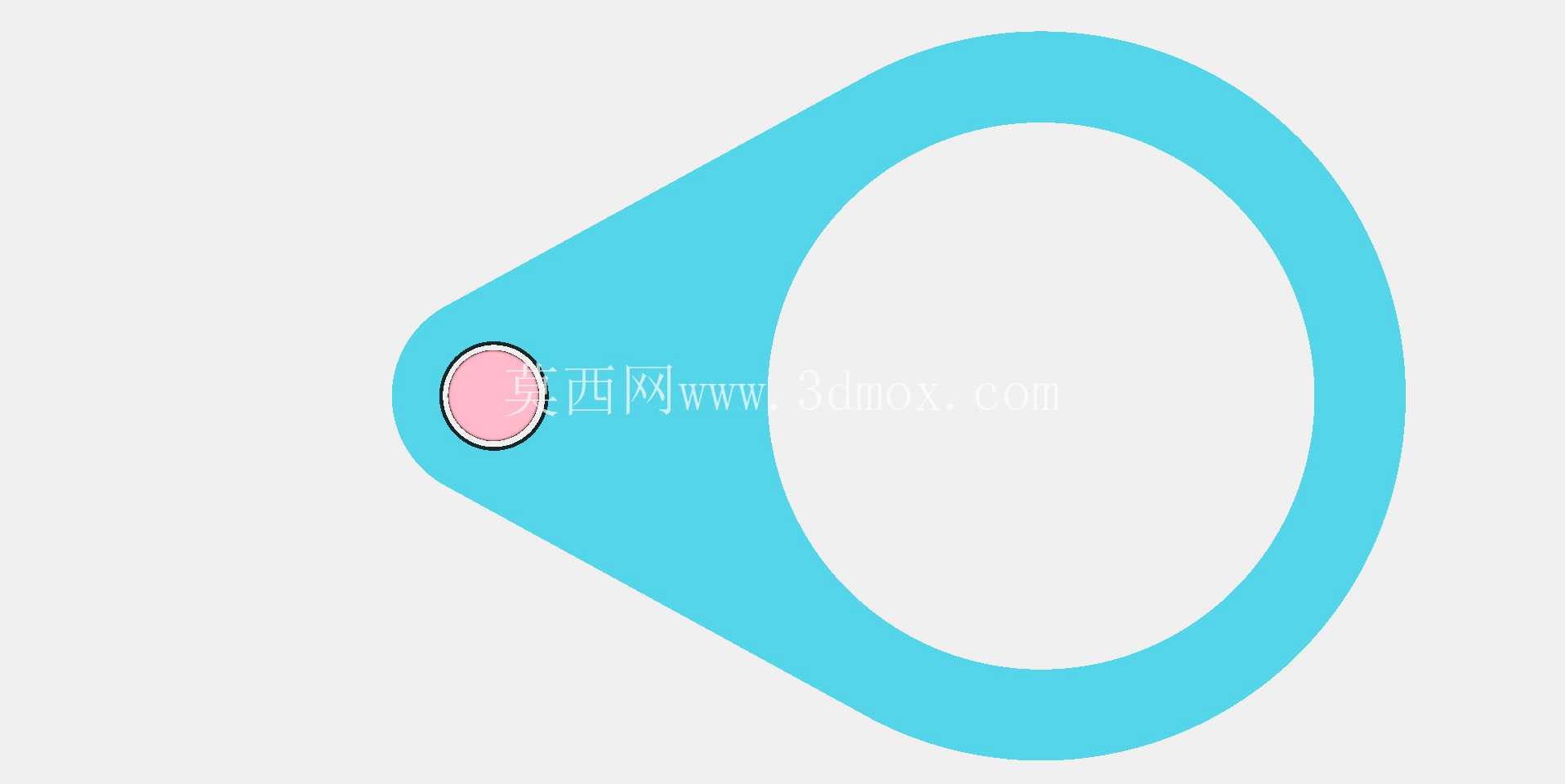

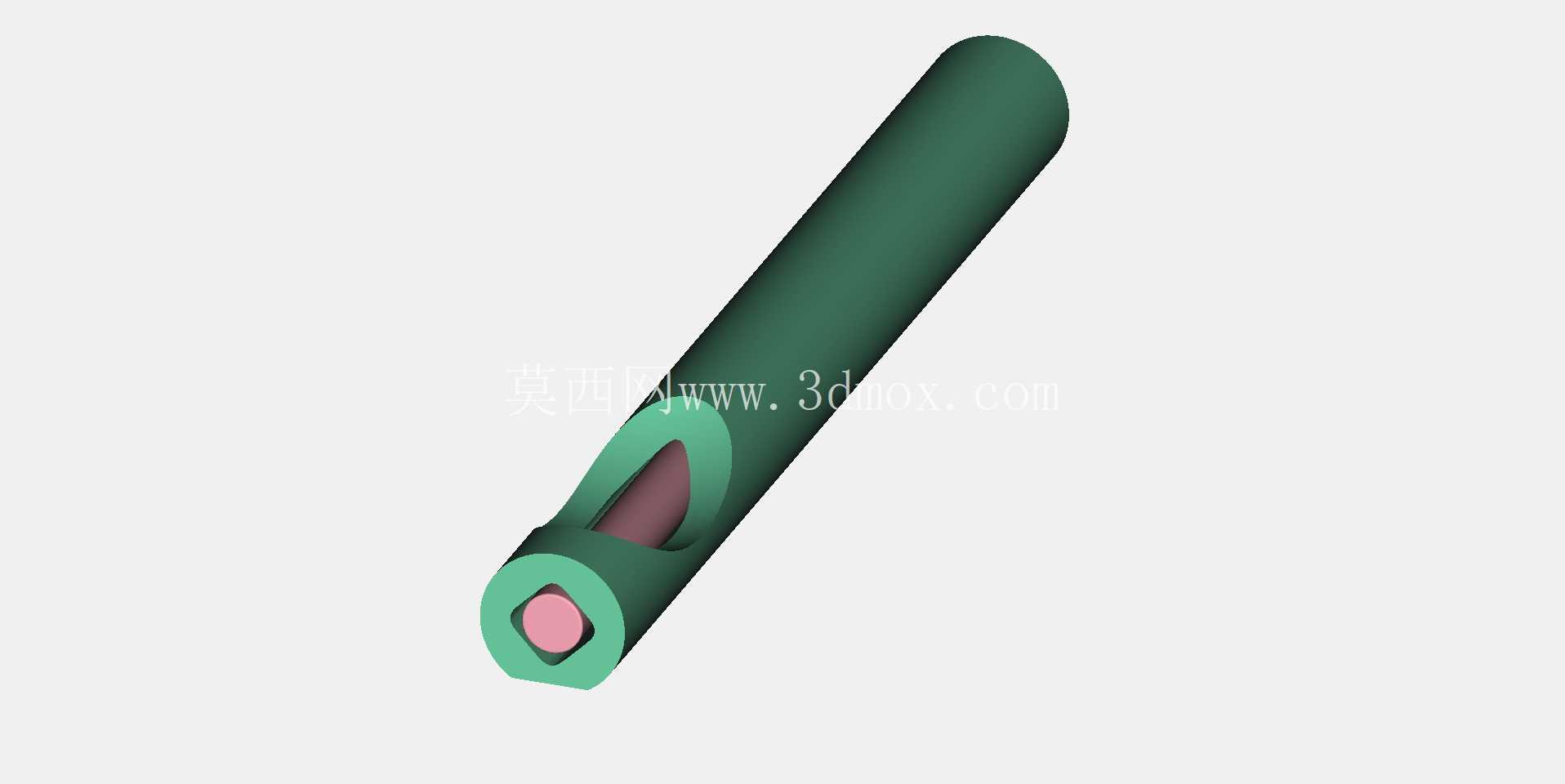

设计层面这套工具完全围绕增材制造的工艺特性做了适配，整体没有复杂的装配结构，两个部件都可以通过熔融沉积成型工艺直接打印完成，不需要额外的支撑结构或者后处理工序。手柄表面做了轴向的防滑纹理，握持时的摩擦力足够应对长时间重复压装的操作需求，侧面开有长条形的观察窗口，操作者可以直接看到内部磁棒的剩余长度，及时补充磁柱；手柄端部的顶杆采用金属嵌件设计，避免长期推动顶杆导致塑料端部磨损变形，延长工具的使用寿命。滑套的结构做了轻量化处理，握持位置做了圆弧过渡，长时间操作不会硌手，滑套内孔和手柄外径的配合间隙控制在0.1mm，既可以保证滑动顺畅无卡滞，又不会因为间隙过大导致磁体在分离过程中错位。

从安装边界和适配性来看，这套工具的核心尺寸完全围绕3mm×3mm的标准圆柱磁体设计，手柄总长控制在120mm左右，直径15mm，成年人单手握持完全没有压力，内部的磁棒容纳腔长度为80mm，一次装入磁棒可以连续完成数十次压装作业，不需要频繁补料。滑套的总长度为45mm，前端导向段长度为8mm，导向段外径根据常见的嵌件安装孔尺寸做了适配，可以直接伸入沉孔内完成压装，不需要额外的导向工装。如果需要适配其他尺寸的圆柱磁体，只需要调整内孔、容纳腔的对应尺寸参数即可，整体结构逻辑不需要改动，可以快速适配不同规格磁体的装配需求。

在实际生产验证中，这套工具可以将单颗磁体的压装时间从原来的10秒以上压缩到2秒以内，同时完全杜绝了磁极装反的问题，也避免了强磁体夹手、飞射的安全隐患。相比传统的镊子夹取、徒手拆分的操作方式，整个装配过程的可控性大幅提升，尤其是在批量压装数百上千颗磁体的场景下，工具的稳定性和效率优势会更加明显，不需要操作者具备熟练的磁体装配经验，新手经过简单说明就可以快速上手操作，有效降低了装配环节的人工技能要求。
