圆柱钕磁铁定位压装辅助操作工具

　　在小规格圆柱永磁体批量压装的生产场景中，3mm直径级别的微型钕磁铁一直是装配环节的痛点来源——这类磁件本身磁力强、单体尺寸极小，批量堆叠时会因磁力吸附杂乱抱团，常规镊子夹取不仅效率极低，还容易出现磁件飞射、夹取错位的问题；更关键的是这类径向/轴向充磁的圆柱磁铁没有外置极性标识，压装时一旦极性方向装反，会直接导致整个电磁组件磁路失效，后续返工拆解的难度极高，稍有不慎还会碰坏周边已经装配完成的精密结构。这款辅助操作工具正是针对这类微型圆柱磁体的装配痛点开发，核心作用是完成单颗磁件的快速分离、极性定向与压装前预定位，全程不需要操作人员反复辨识磁件极性，也不用手动拆分抱团的磁堆，能大幅降低小规格磁件装配的出错概率。从结构设计逻辑来看，

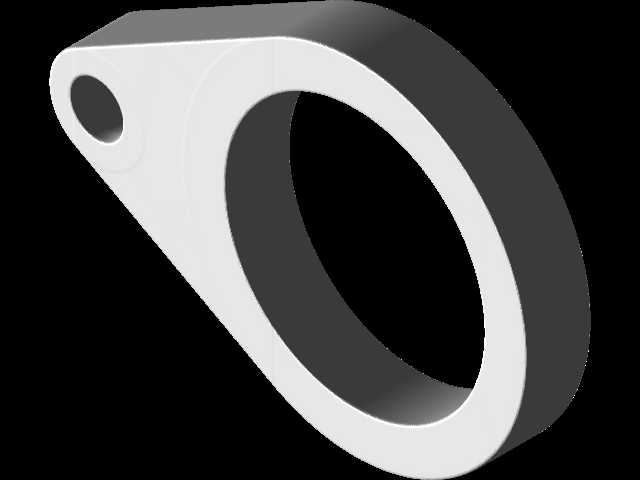

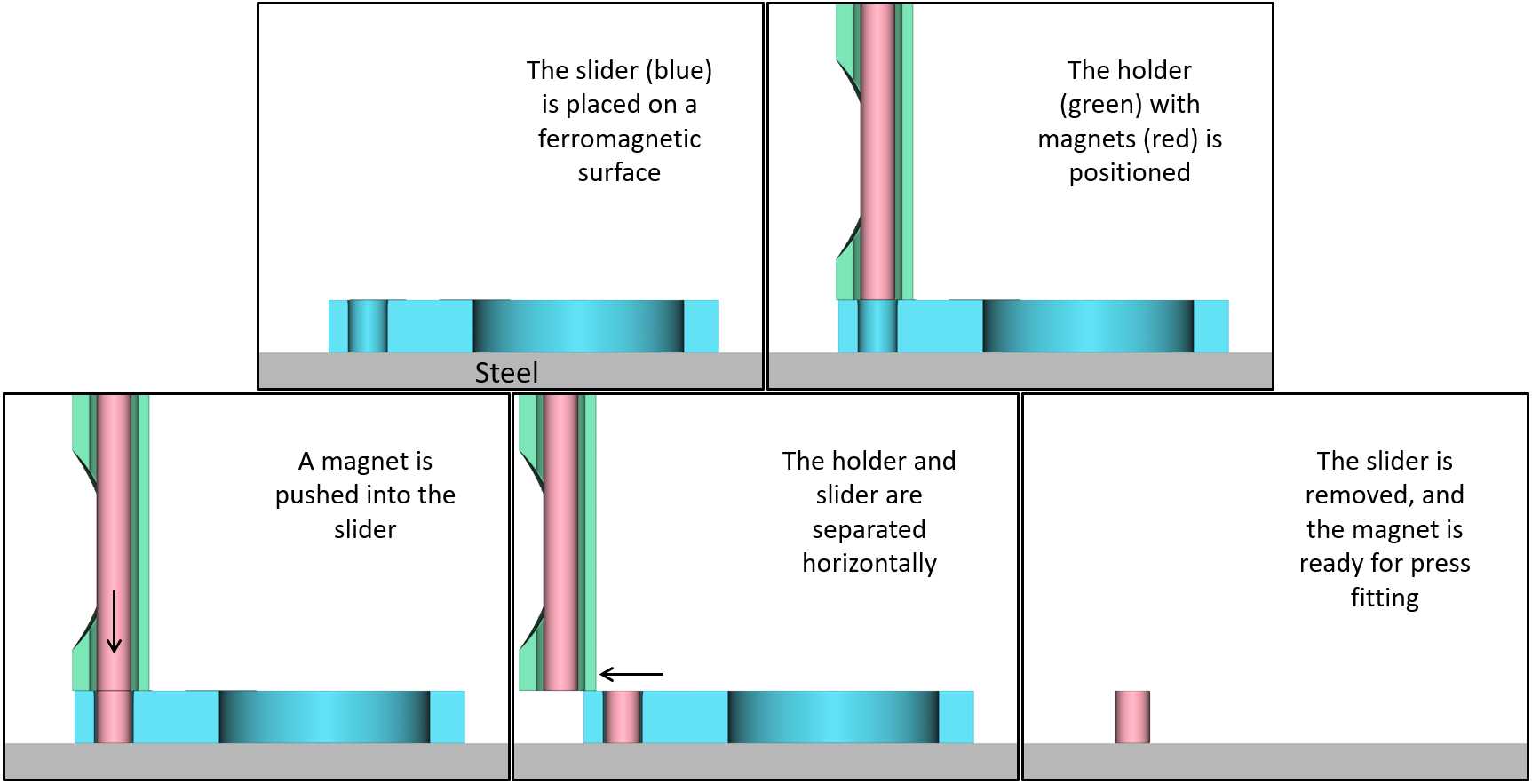

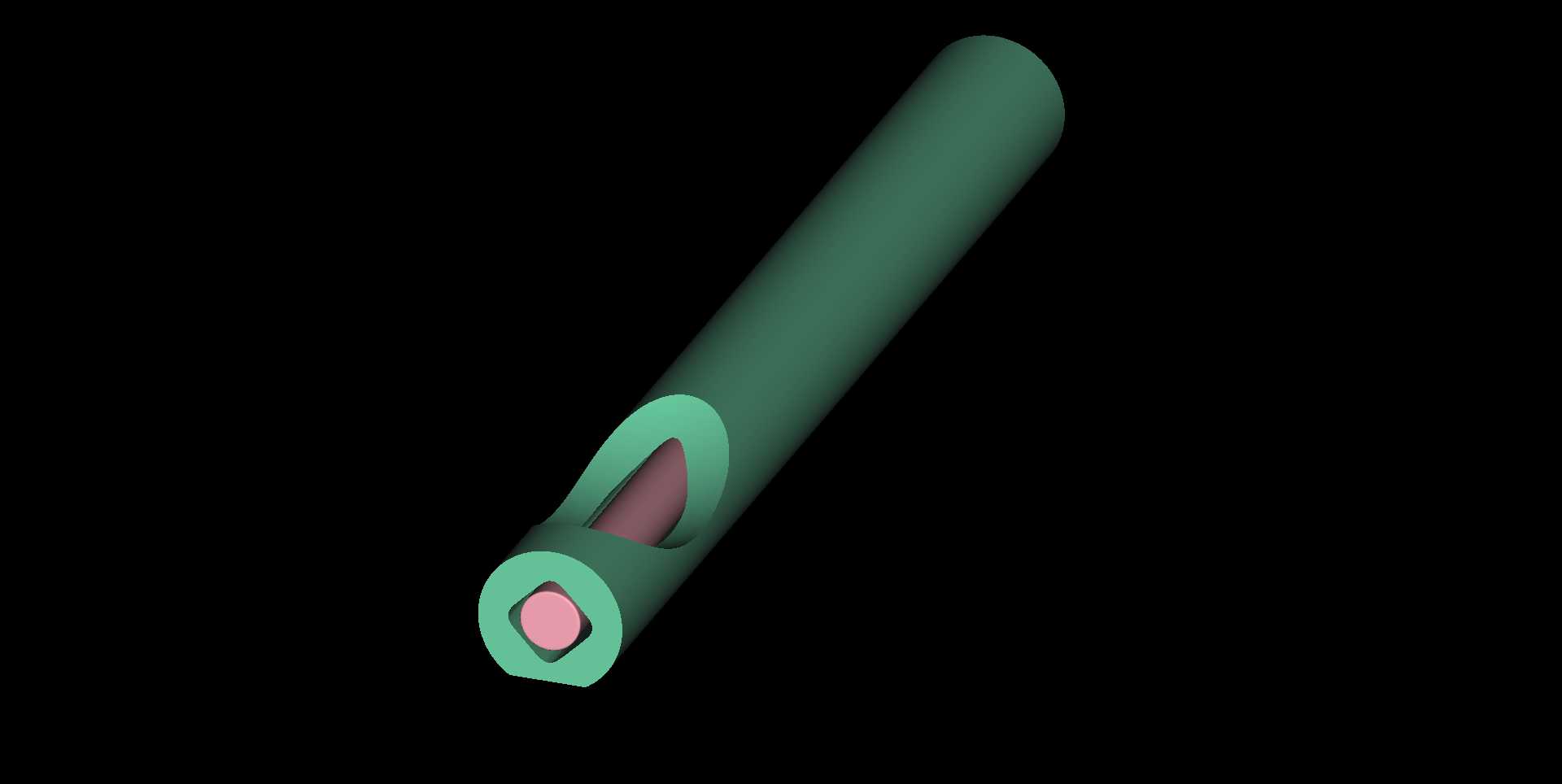

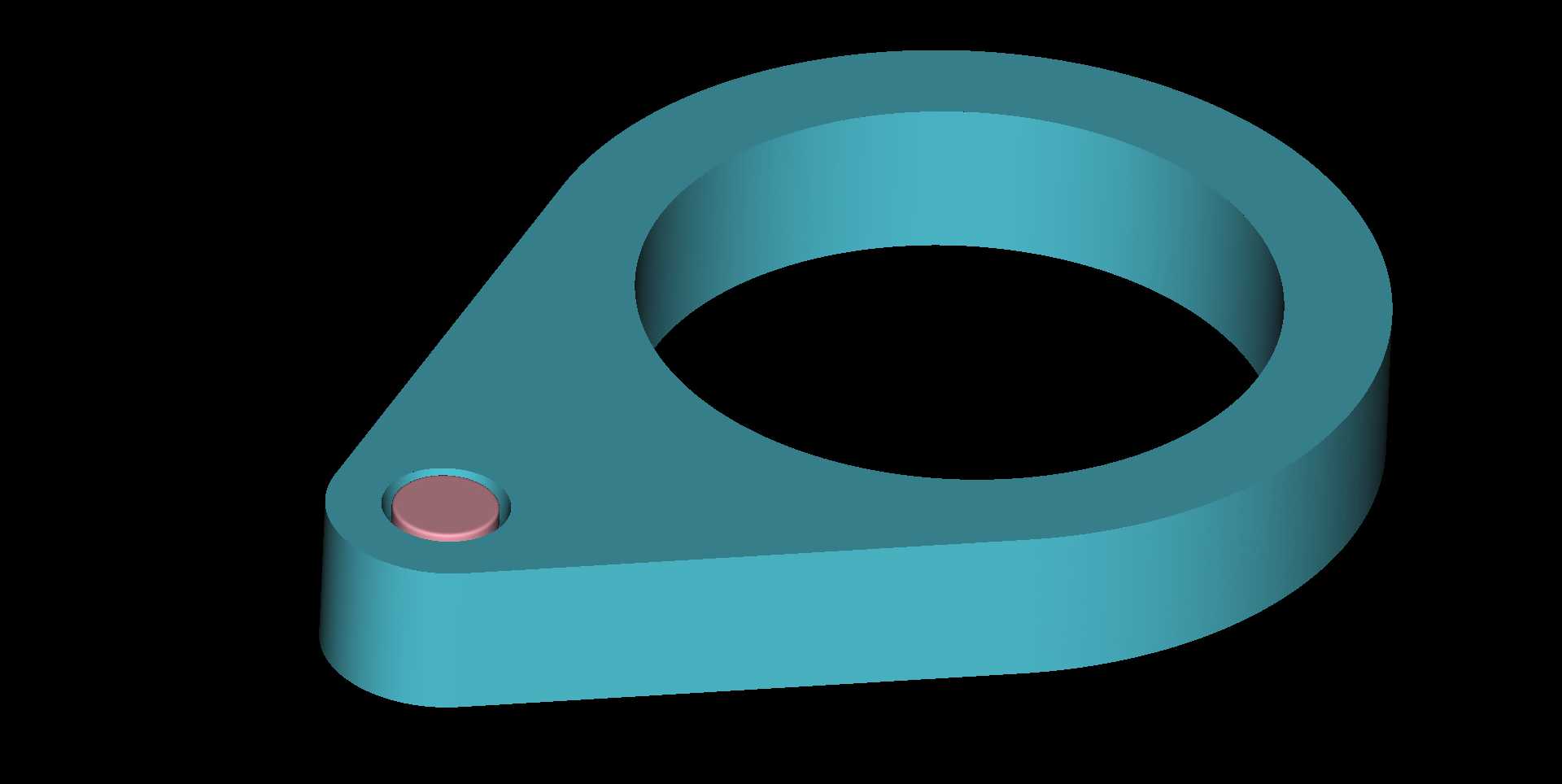

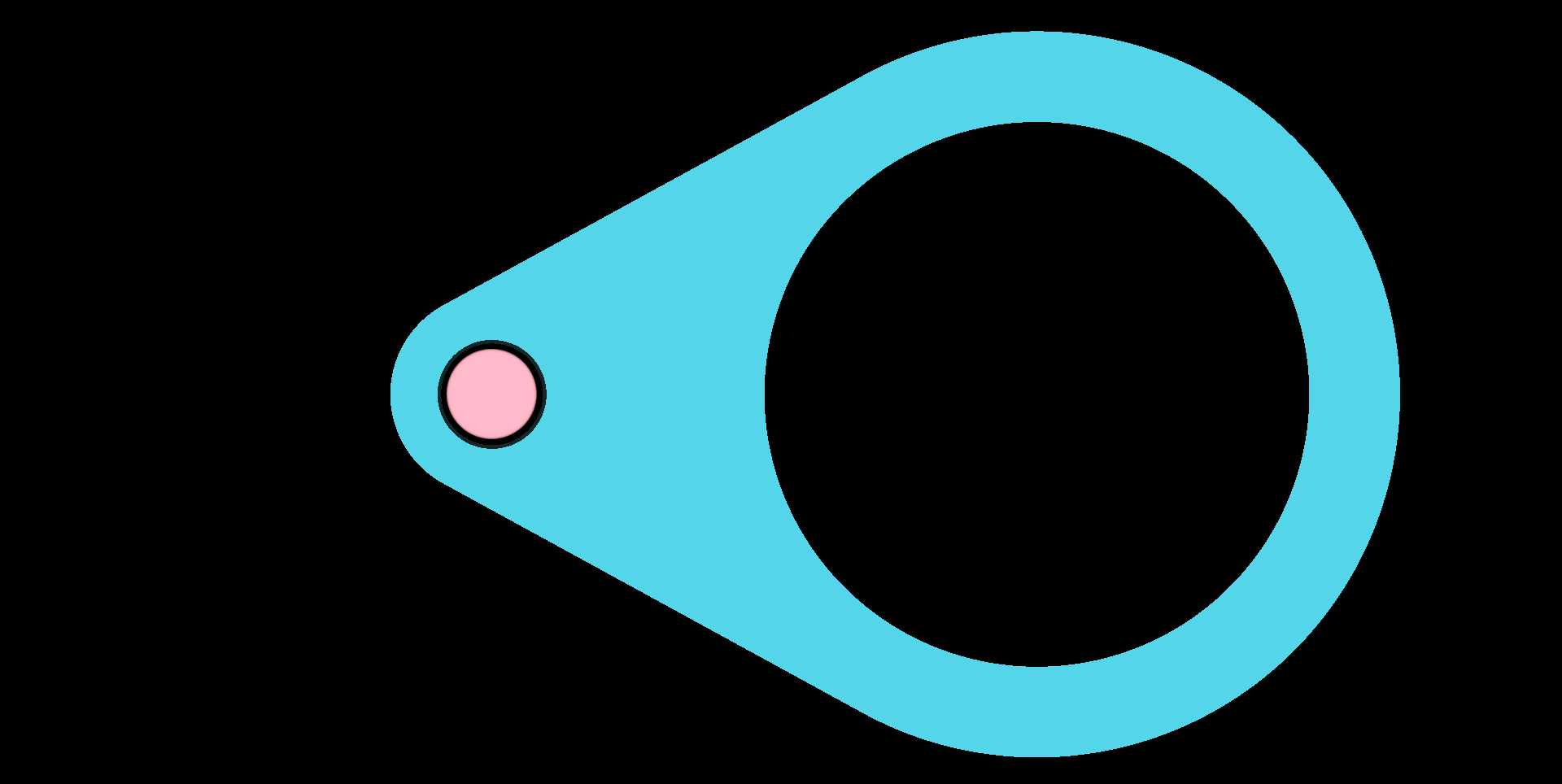

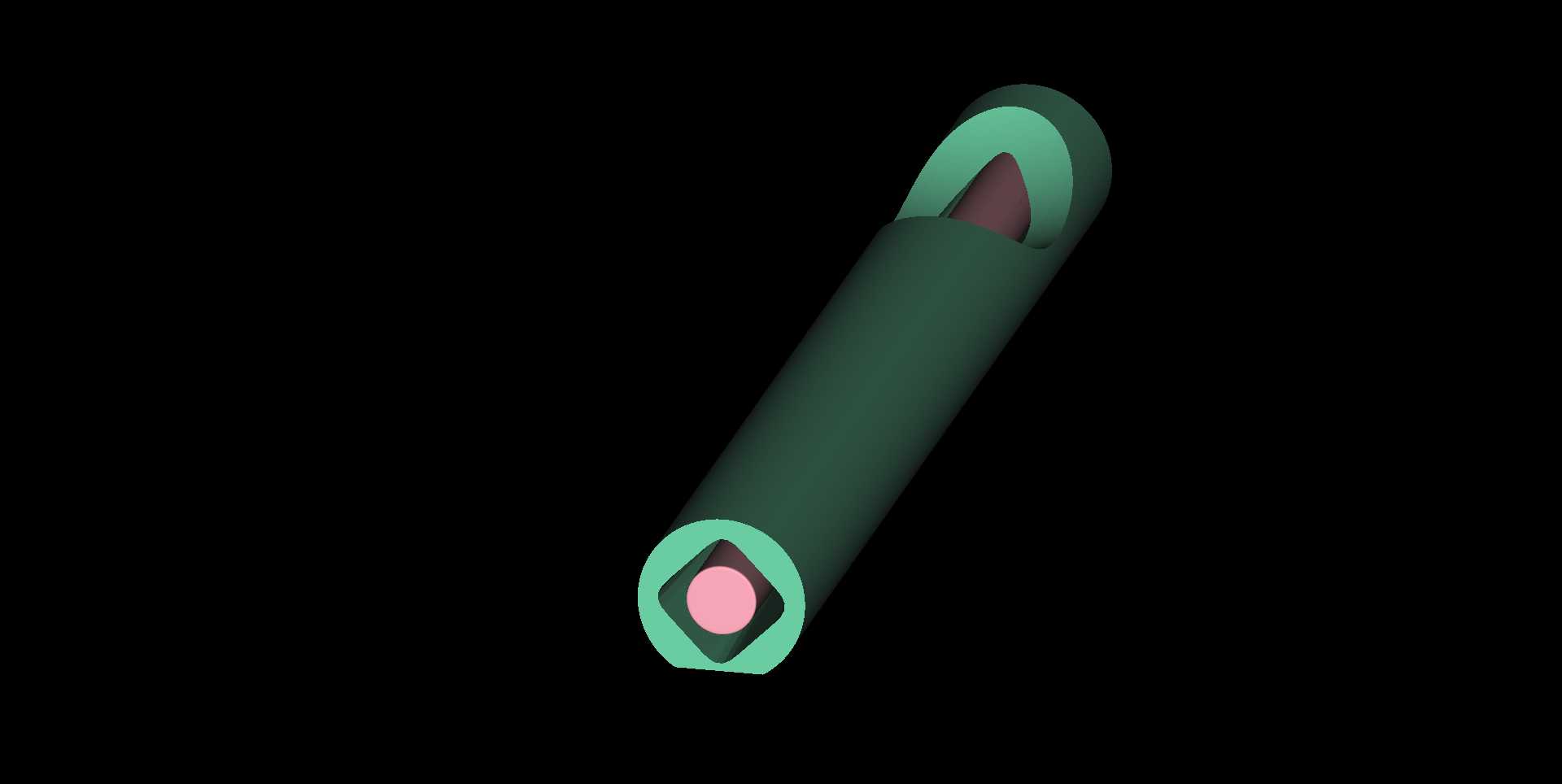

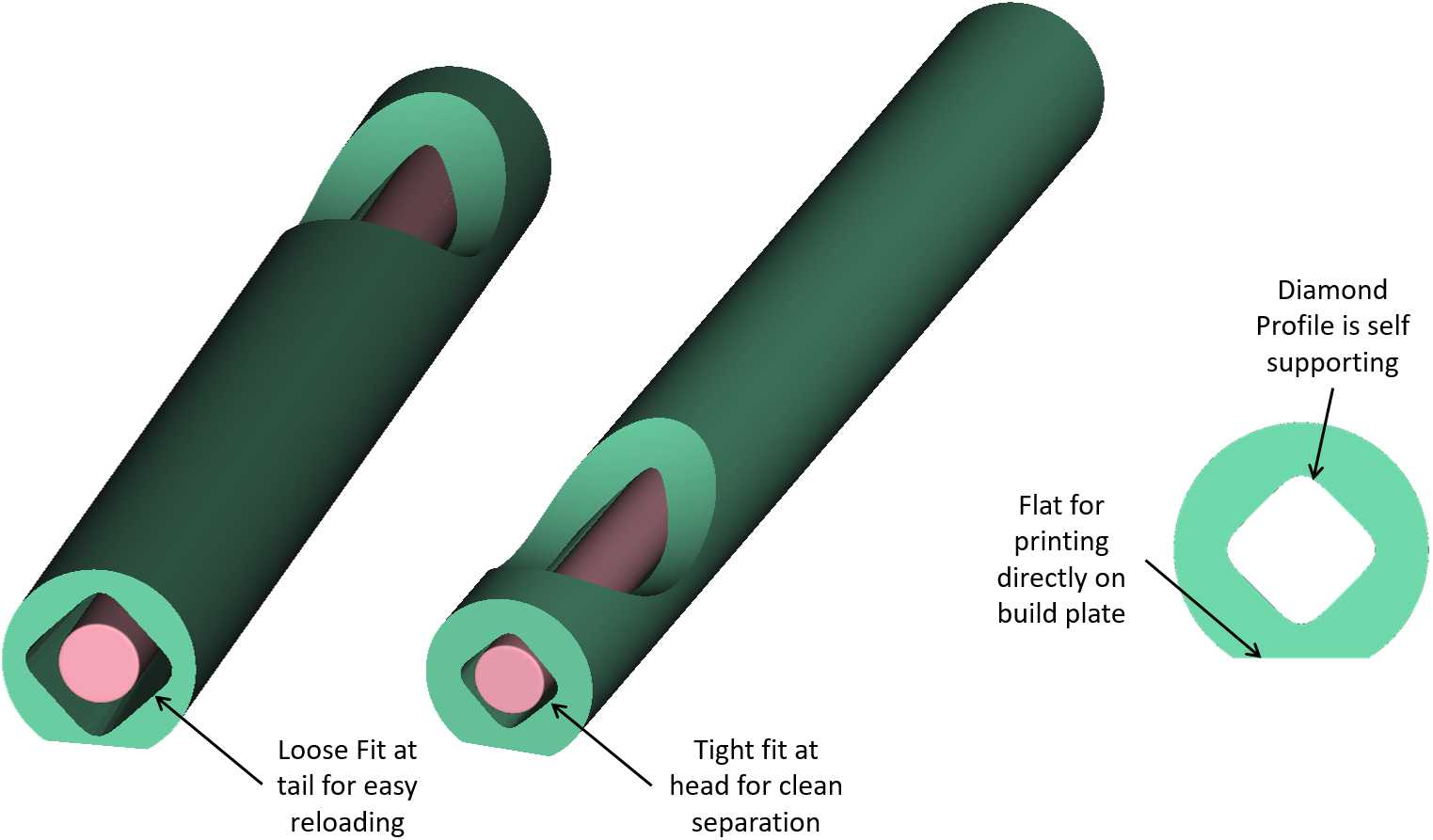

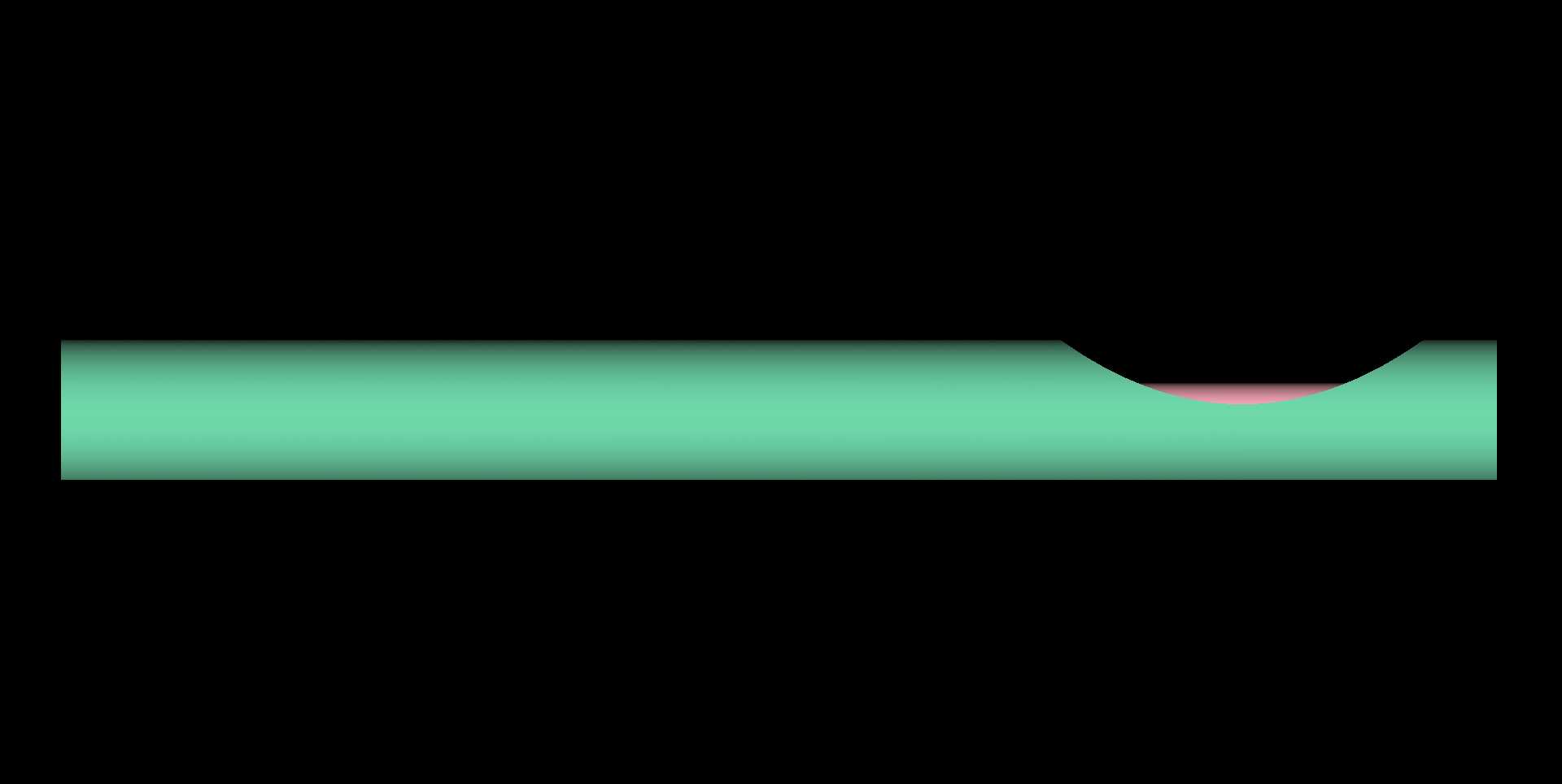

　　工具整体采用环形手持主体搭配侧置滑移压块的布局，环形主体的内径适配成年人单手握持的尺寸范围，外壁做了微弧收边处理，握持时不会硌手，长时间重复操作也不容易产生手部疲劳；主体内部开设有与目标磁件直径匹配的导向滑槽，滑槽的深度刚好容纳单颗圆柱磁体，当磁堆从工具上端入口放入后，最底部的单颗磁体会在重力与磁力的共同作用下卡入滑槽定位位置，剩余磁件会被滑槽上端的限位台阶阻隔在储料腔体内，不会出现多颗磁件同时卡入滑槽的问题。侧置的滑移压块采用导磁金属材质制作，压块与主体之间设置有滑动导向轨道，初始状态下压块的磁吸端面与滑槽内的磁件位置对齐，能牢牢吸住定位好的单颗磁件，此时操作人员只需要用手指在侧面开口处按住磁件侧壁，向前推动滑移压块，

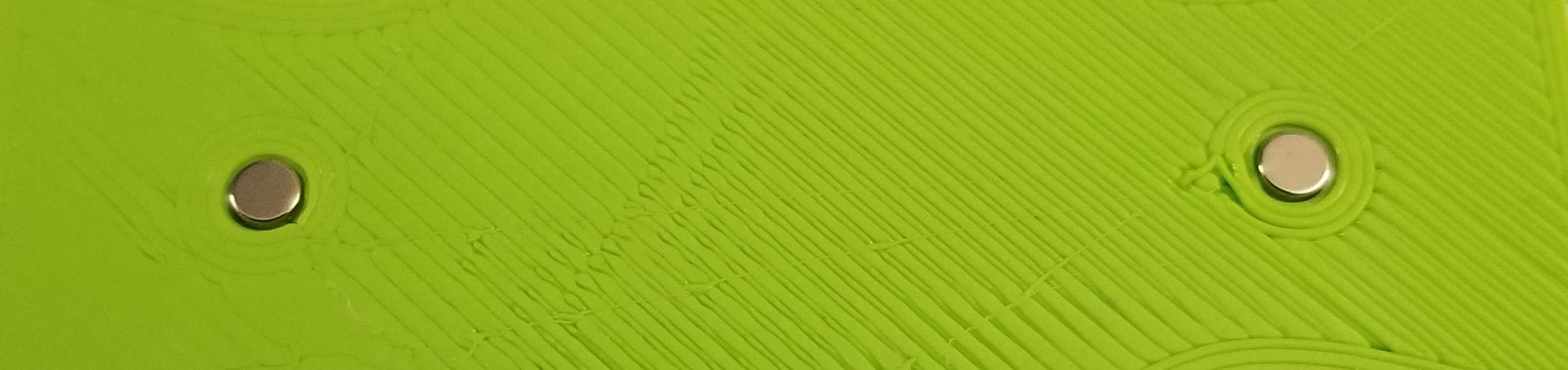

　　就能带着磁件沿着滑槽向前送出，直到磁件端部对准待压装的工件安装孔位，此时只需要轻压工件就能让磁件脱离压块的磁吸，精准压入安装孔内，整个过程中磁件的极性方向始终与滑槽方向保持一致，只要首次调整好磁件入料的极性方向，后续所有压装的磁件都能保持统一的极性朝向，完全不需要逐件辨识极性。考虑到实际生产中会遇到不同直径、不同长度规格的圆柱磁件装配需求，工具的核心定位滑槽、储料腔体、滑移压块的磁吸端尺寸都做了参数化适配设计，只需要调整对应参数就能快速适配不同规格的磁件装配，不需要重新制作整套工装，能覆盖从2mm到10mm直径区间的常规圆柱磁体装配需求。工具的整体外形没有多余的突出结构，整体最大外径控制在80mm以内，高度控制在60mm以内，

　　在狭小的装配工作台面上也能灵活放置使用，不需要额外的安装固定结构，拿取就能操作；滑移压块的行程做了限位设计，最大推出行程刚好比目标磁件的长度多2mm，既保证磁件能完全对准工件孔位，也不会因为行程过大导致磁件脱离磁吸掉落。在实际装配测试中，面对单批次1000颗3mm×3mm圆柱钕磁铁的压装任务，使用这款工具能将单颗磁件的平均装配时间从原来的12秒压缩到3秒以内，极性装反的不良率从原来的近15%降到0，同时还能避免徒手拆分磁堆时被夹手、磁件飞射丢失的问题。工具的所有棱角位置都做了R1以上的圆角处理，没有尖锐的毛刺边缘，操作时不会划伤操作人员的手部；储料腔体的内壁做了抛光处理，磁件在腔体内滑动时不会出现卡滞，即使磁件表面有轻微的镀层凸起，也能顺利滑入定位滑槽内。滑移压块与主体之间的轨道配合间隙控制在0.1mm以内，推动时没有明显的旷量，保证磁件送出时的位置精度能控制在0.2mm以内，完全满足小型电子组件、传感器、微型电机等产品的磁件压装精度要求，不需要额外的对位调整就能直接完成压装动作。
