Vortec4200发动机进气流道成型工装

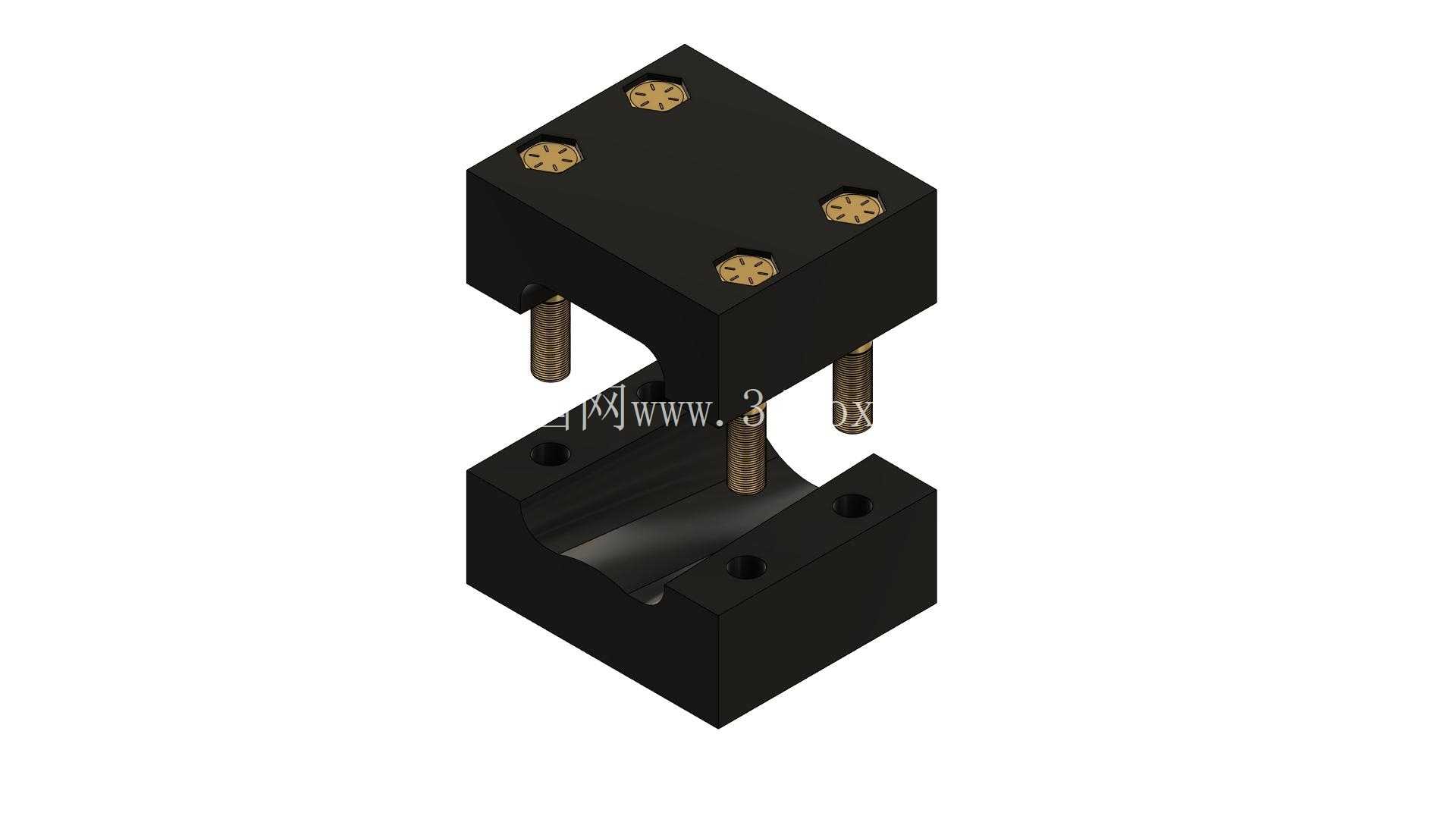

　　这套成型工装主要服务于小批量定制进气歧管的生产环节，针对外径2.25英寸的铝管坯料做冷压成型加工，最终加工出适配Vortec 4200发动机的进气流道结构，多用于改装车进气系统定制、售后替换配件试制场景，相比开模铸造的流道，冷压成型的铝管流道内壁光滑度更高，进气阻力更小，能满足改装场景下对进气效率的特殊要求。工装整体采用上下对合的开式结构，上模与下模分别加工出对应进气流道的成型型腔，合模后型腔轮廓完全匹配目标进气流道的三维曲面，压型过程中铝管坯料被限制在型腔内，受压后沿型腔轮廓发生塑性变形，最终得到符合设计曲率的流道形状。

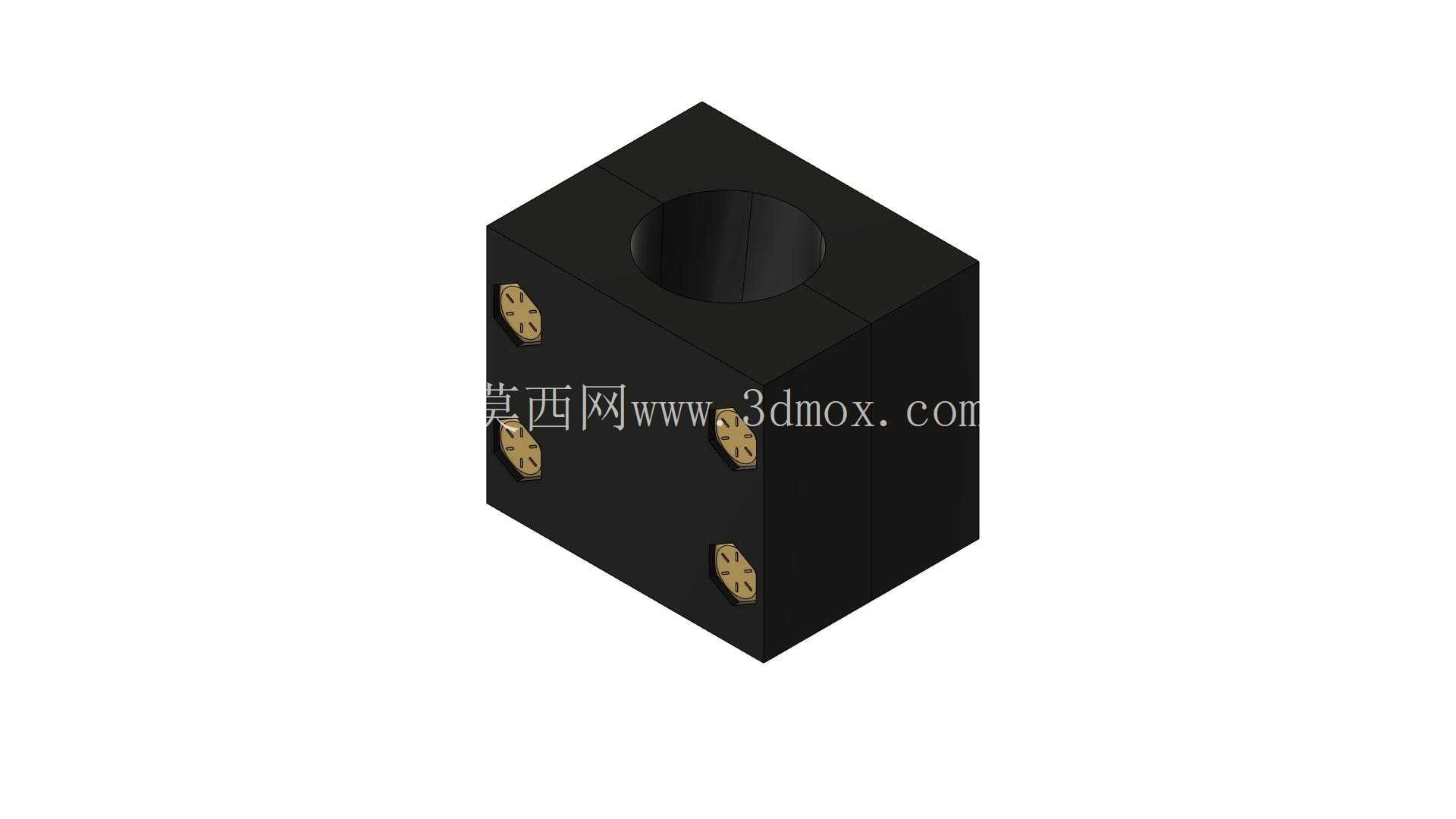

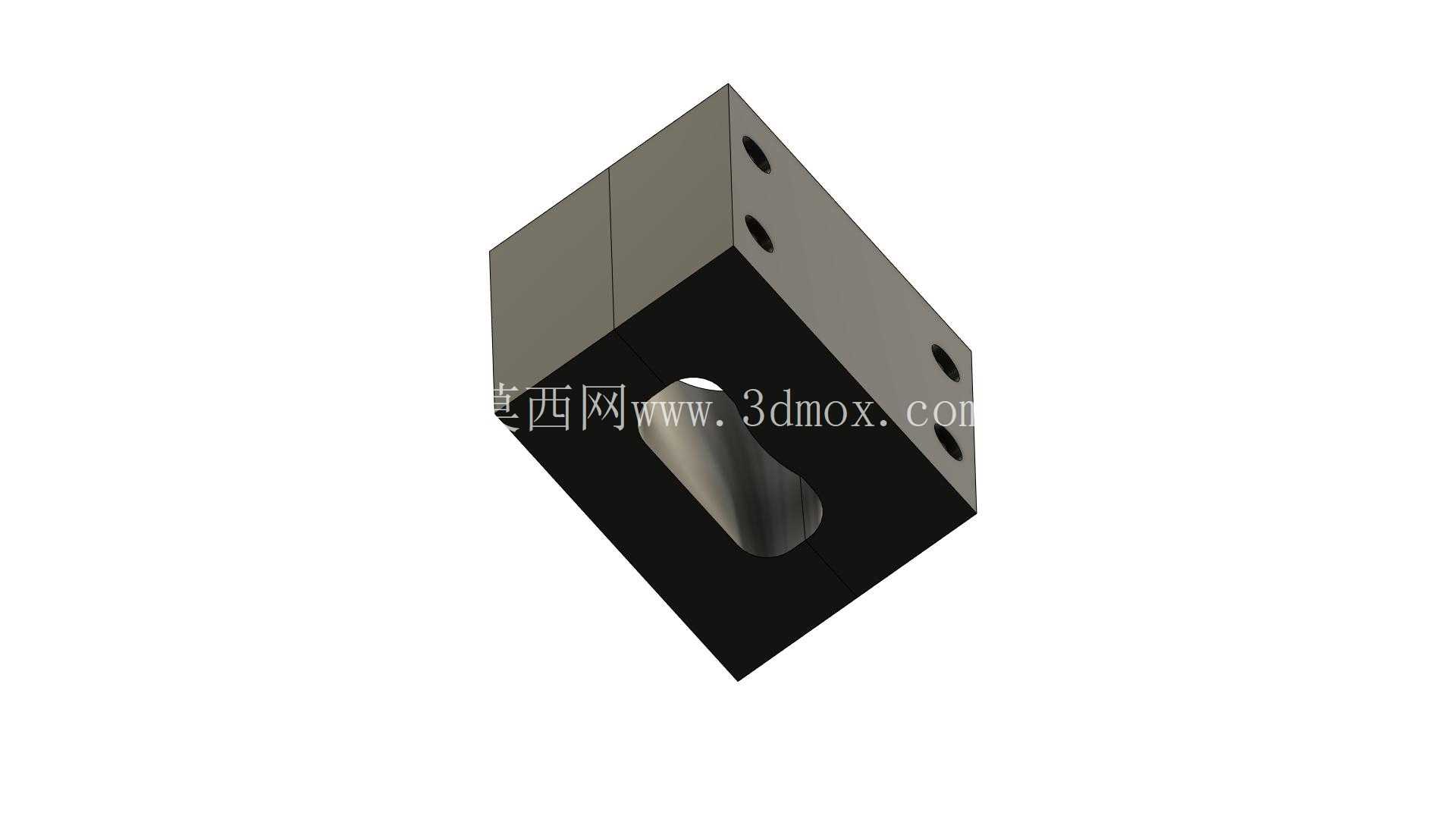

　　设计阶段优先考虑了压型过程中的坯料定位问题，配套设置了1/2英寸规格的对准螺栓，压合前先将螺栓穿入上下模对应的定位孔内，保证上下模型腔的同轴度与对位精度，避免压型过程中出现错模导致流道轮廓偏移、壁厚不均的问题；上模顶面均匀布置了4处内六角紧固螺钉，用于上模成型镶块与模架的连接固定，方便后续根据不同流道规格快速更换镶块，无需更换整套模架，降低多规格试制的工装成本。从安装边界来看，工装整体为方块式对称结构，下模底面为全平面设计，可直接固定在普通压床的工作台上，无需额外设计定制安装底座，上模顶面与压床滑块压头接触的区域做了平面度强化处理，保证压合过程中压力垂直均匀传递，避免偏载导致的模具变形。

　　上下模之间设置了四根导向柱，分布在模架的四个角位，合模过程中导向柱先于型腔接触插入对应导套，全程引导上下模沿垂直方向合模，避免侧向力导致的型腔磕碰损伤，同时也能抵消部分压型过程中铝管变形产生的侧向胀力，提升模具整体使用寿命。流道型腔的曲面设计完全匹配Vortec 4200发动机进气歧管的进气道角度与曲率，成型后的铝管可直接与歧管安装法兰、节气门座焊接组装，无需二次修型，减少后续加工工序；型腔表面做了硬化处理，降低铝管压型过程中的粘模风险，同时减少流道表面的压痕，保证成型后流道内壁的光滑度。

　　在实际使用场景中，这套工装不需要配套专用的液压设备，普通台式压床即可满足压型压力需求，适合小型改装厂、配件试制车间的小批量生产场景，相比数控弯管工艺，压型成型的流道截面变形量更小，不会出现弯管过程中常见的管壁瘪陷、截面圆度超差的问题，能保证进气流道的截面面积一致性，稳定进气流量参数。设计过程中也充分考虑了脱模便利性，上下模的分模面设置在流道截面的最大轮廓处，开模后成型的铝管不会卡在单侧型腔内，可直接取出，无需额外设计顶出机构，简化了模具结构，降低了工装的制造成本与维护难度。模架整体采用45号钢调质处理，成型镶块采用模具钢淬火处理，平衡了工装的制造成本与使用寿命，针对小批量生产场景，这套工装的寿命完全能满足数千次的压型需求，不会出现型腔过早磨损、轮廓变形的问题。
