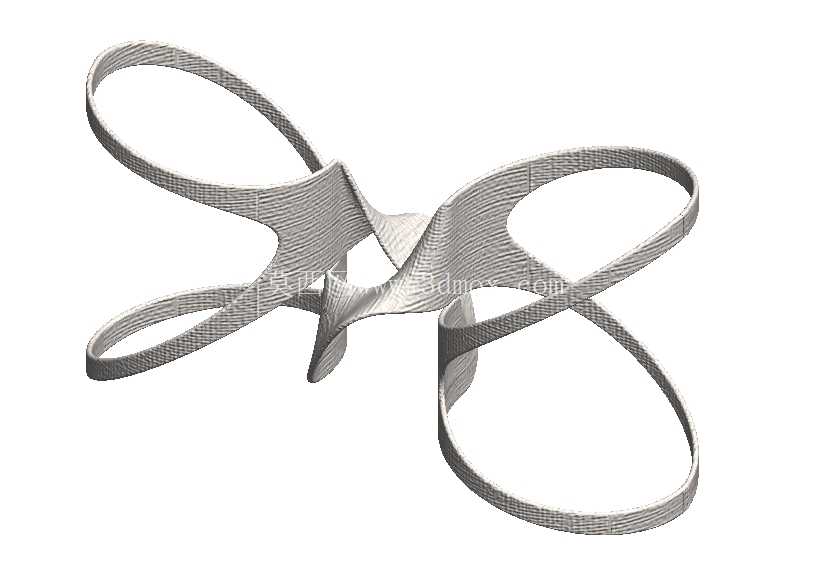

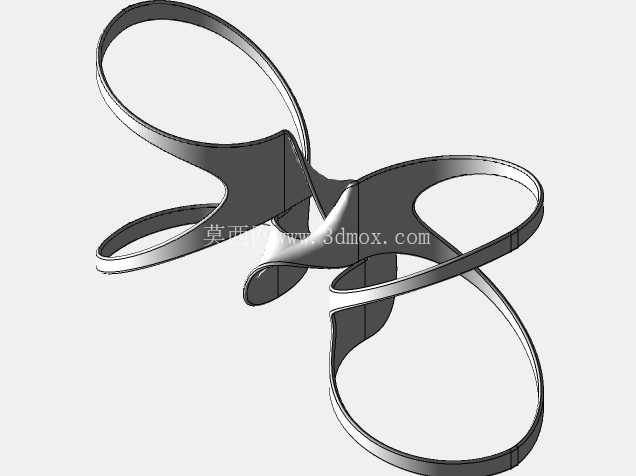

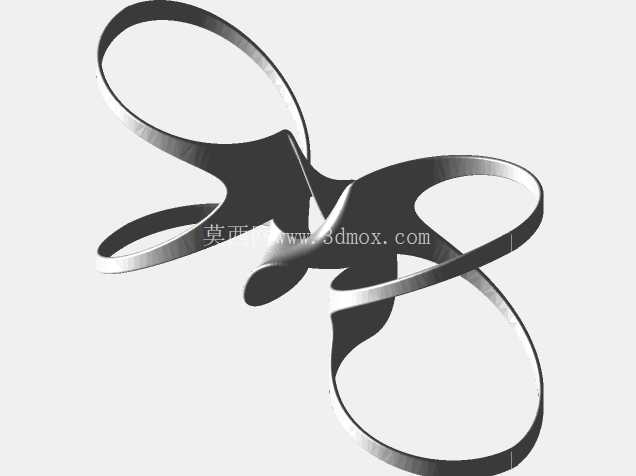

连续曲面镂空扭曲杯托结构设计

日常置物场景里，杯架的核心需求从来不是单纯的承托，而是在有限的桌面空间里，兼顾放置稳定性、取放便捷性与视觉协调性，这款扭曲结构的杯托，正是从实际使用痛点出发完成的结构设计。先从安装边界说起，这款杯托整体采用一体化连续曲面成型，没有额外的拼接装配结构，整体外轮廓最大外接圆直径控制在180mm范围内，垂直方向总高度为75mm，底部支撑环的接触宽度为8mm，放置在平整桌面时，四个环形承托位的底部接触点共面度公差控制在0.2mm以内，不会出现放置后晃动、倾斜的问题，不需要额外的固定件，直接靠自身重力与接触面的静摩擦力即可稳定放置，适配绝大多数常规办公桌、茶几、餐边柜的平整台面，不会占用过多的桌面有效使用面积。

从功能特性来看，这款杯托打破了传统单杯位或者并排多杯位的布局逻辑，采用连续扭曲的带状曲面自然分隔出四个独立的杯位空间，每个杯位的内圈直径适配常规60-85mm直径的杯具，不管是常规的陶瓷马克杯、玻璃水杯，还是带防滑底的不锈钢保温杯，都能顺利放入，曲面的过渡弧度刚好贴合杯身的圆柱外壁，不会出现硬棱角刮擦杯身漆面的问题。和传统网格状或者平板镂空杯架不同，连续带状的扭曲结构在承托杯具时，受力会沿着曲面的扭转方向均匀分散到整个结构的各个部位，哪怕单个杯位放置满水的较重玻璃杯，应力也不会集中在某一个连接节点上，长期使用不会出现局部断裂、变形的问题。另外这种镂空的连续曲面结构，杯底和支撑结构的接触面积更小，杯底残留的水渍可以直接顺着镂空间隙滴落，不会积在杯架表面滋生水垢，日常清洁只需要直接冲水擦拭即可，没有藏污纳垢的死角。

设计思路上，这款结构没有采用常规的拉伸、阵列建模逻辑，而是先绘制空间连续的闭合引导曲线，通过曲面扫掠生成等宽度的带状主体，再通过曲率连续的调整，让四个环形承托位自然形成，整个曲面的扭转角度经过反复校核，保证每个杯位的入口处都有足够的放入空间，同时相邻杯位之间的曲面分隔不会干涉杯具的取放动作——日常拿取杯子时，手腕不会碰到相邻杯位的结构，哪怕同时在四个杯位放置不同的饮品，取放动作也不会互相干扰。曲面的壁厚控制在3mm，这个厚度既保证了整体结构的刚性，不会因为轻微的碰撞就出现形变，也不会因为壁厚过大导致整体重量过重，挪动的时候更加轻便。另外这种一体化的连续曲面结构，非常适合采用铸造工艺批量生产，不管是采用不锈钢精密铸造还是锌合金压铸，都不需要设计复杂的抽芯结构，模具的分型面可以沿着曲面的自然扭转线设置，脱模难度低，生产过程中的成品率更高，后续表面处理不管是做哑光喷砂、镜面抛光还是喷塑上色，曲面的流畅过渡都能让表面处理的质感更加均匀，不会出现棱角处积漆、打磨不到位的问题。

从实际应用场景来看，这款杯架既可以用在家庭的客厅茶几、书房桌面上，用来分类放置不同成员的水杯，避免杯子混放拿错，也可以放在小型会议室的洽谈桌上，同时放置几杯待客的饮用水，流畅的扭曲造型不会像传统塑料杯架那样显得廉价，能适配不同的装修风格；甚至可以放在户外露营的折叠桌上，一体化的结构没有零散配件，携带过程中不会出现零件脱落的问题，镂空结构也能快速沥干户外使用时沾到的雨水、露水。和市面上常见的拼接式杯架不同，这款结构没有任何的连接螺丝、卡扣，长期使用不会出现连接件松动、脱落的问题，整体的结构强度更高，哪怕不小心从桌面滑落，连续的曲面结构也能分散落地的冲击力，不容易出现摔裂、变形的情况。在建模过程中，所有的曲面过渡都做了G2连续处理，没有尖锐的棱角，日常使用过程中不会划伤手，哪怕是家里有小孩的场景，也不用担心磕碰的安全问题。每个杯位的底部支撑环都做了1mm的微小内倾角度，杯子放入后会自然向中心滑动，不会因为轻微的桌面晃动就出现杯子滑落的问题，承托的稳定性比平直的支撑环更好。
