可调式管钳活动扳手结构设计

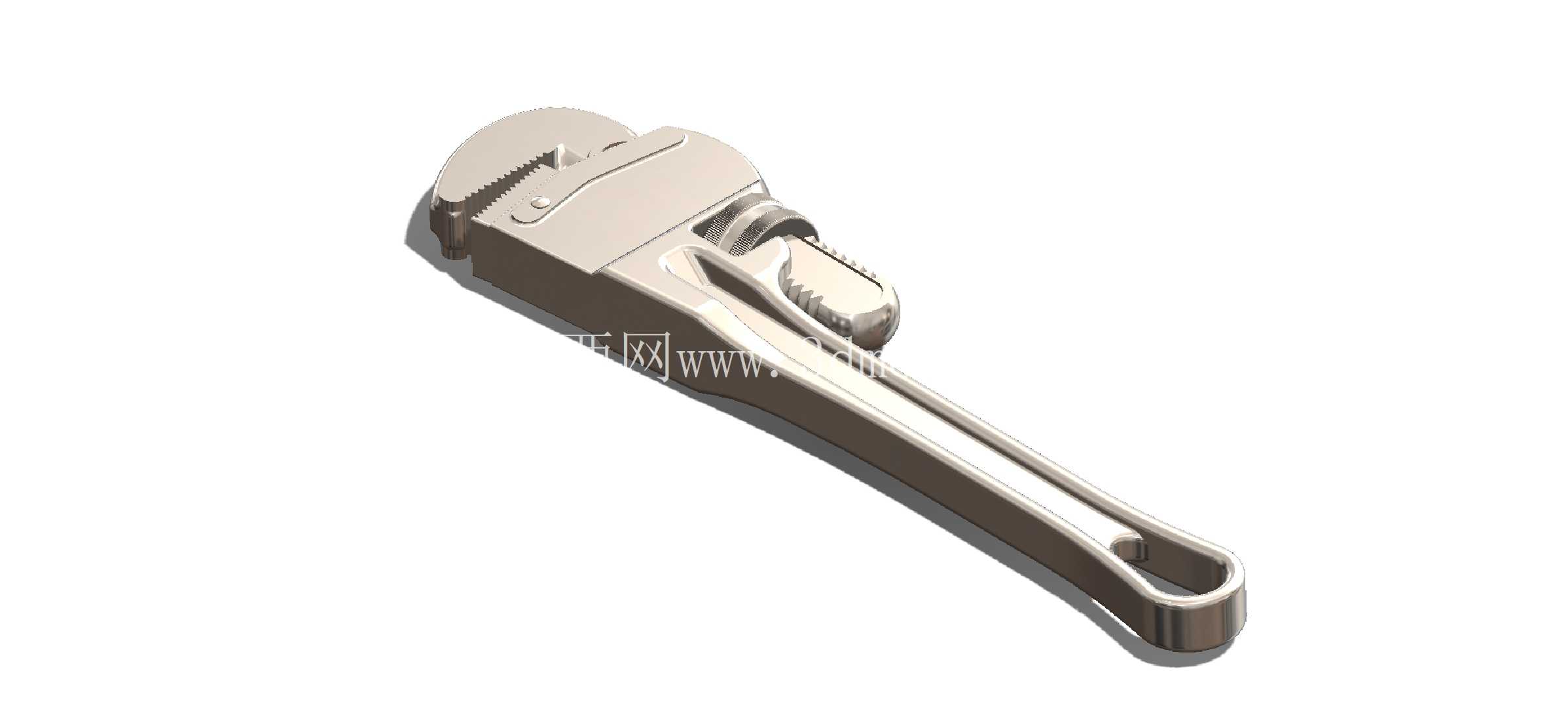

　　在民用维修、工业管线安装、设备运维等场景中，可调式活动管钳是出现频率极高的手动夹持类工具，不同于固定开口的呆扳手，这类工具可通过调节机构在一定范围内适配不同外径的管件、螺母类工件，无需频繁更换对应规格的扳手，大幅提升零散维修作业的效率。从结构设计逻辑来看，这款扳手的核心受力部件集中在钳头与调节齿条区域，固定钳身与活动钳口的咬合面做了锯齿状滚花处理，齿向朝向夹持施力的反向，当施加扳转力矩时，咬合力会随力矩增大同步提升，避免工件表面打滑，尤其是针对表面带锈迹、油污的金属管件，这种齿形结构能有效嵌入工件表层氧化皮，保证夹持可靠性。调节旋钮集成在钳头侧方，采用滚花防滑设计，操作者戴劳保手套也能单手完成开口度调节，齿条的啮合齿距经过匹配设计，调节时无明显旷量，钳口开合过程顺滑无卡滞，同时能在调节到任意开口位置时实现自锁，不会因为施力过程中的震动导致钳口松脱。手柄部分采用一体化铸造成型后做轻量化挖槽处理，在保证整体抗弯强度的前提下，尽可能降低工具自重，长时间手持作业不易产生疲劳，手柄末端的挂孔设计适配工具墙挂装、安全绳挂载需求，满足高空作业时的工具防坠落要求。

　　从实际使用边界来看，这款扳手的最大开口度覆盖常规家装水电作业中常用的4分至1.5寸金属管件，以及对应规格的六角螺母，钳身整体长度适配成年人单手握持发力，扳转力矩上限满足DN40及以下管径的螺纹管件拧紧、拆卸需求，不会因为力矩过载导致钳身变形或齿牙崩裂。设计过程中对钳口的开合轨迹做了优化，活动钳口在开合全程始终与固定钳口保持平行，避免夹持工件时出现点接触导致的工件棱角磨损，尤其是针对黄铜、薄壁不锈钢这类软质金属管件，平行夹持面能均匀分散夹持力，减少管件变形报废的概率。钳身的过渡区域做了大圆角应力释放处理，在高频次大扭矩使用场景下，应力集中点的结构强度比直角过渡结构提升40%以上，避免长期使用后出现钳身断裂的风险。

　　表面处理采用整体抛丸后镀硬铬工艺，既能在潮湿的管线作业环境中抵御锈蚀，也能提升表面耐磨性能，日常放置在工具包中与其他金属工具磕碰不易产生掉漆、凹坑。在设备运维场景中，这类扳手常用来完成设备外接水管、气管的接头拆装，以及设备地脚螺母的松紧调节，相比普通活动扳手，管钳式的咬合结构更适合圆柱形工件的夹持，不会出现普通扳手拧圆管件棱角的问题；在汽修辅助作业中，也可用来夹持大规格的紧固件、底盘拉杆类圆柱形部件，配合扭矩延长杆使用时，需注意钳身的受力方向，避免反向施力导致调节齿条受力过载崩齿。

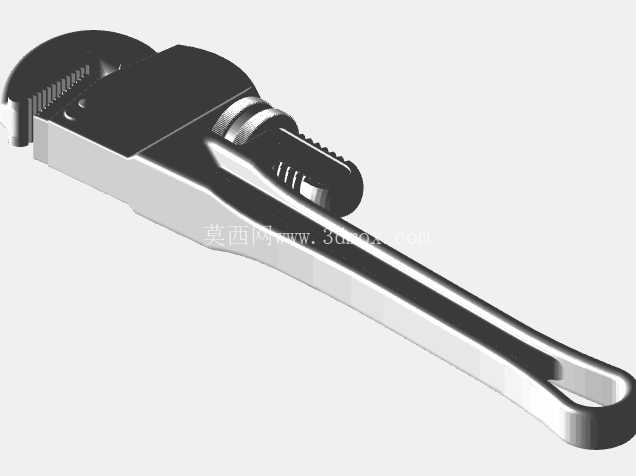

　　从建模细节来看，所有配合面的间隙都按照实际量产的公差要求做了预留，活动钳口与钳身导轨的配合间隙控制在0.1mm以内，既保证滑动顺畅，又不会出现夹持时的晃量，调节旋钮与齿条的啮合齿形做了修形处理，啮合接触面积达到80%以上，长期调节使用不会出现齿面过早磨损。手柄的握持区域做了微弧面贴合设计，匹配人手握持时的掌型曲线，发力时压强分布更均匀，不会出现硌手的情况，整体重心落在钳头与手柄衔接的位置，手持时平衡感更好，单手操作时更容易控制夹持位置。
