适配丝锥扳手的PLA打印对齐辅助套筒

在日常机加工、设备维保的手动攻丝作业场景里，不少一线操作的钳工都遇到过类似的问题：手持丝锥扳手开始攻丝的初始阶段，很难保证丝锥与工件预制孔的轴线完全重合，一旦起偏，轻则攻出的螺纹牙型歪斜、通规无法通过，重则丝锥受力不均发生崩断，残留在工件孔内的断丝锥取出难度极大，往往会造成整批工件报废。这款对齐辅助套筒，正是针对手动攻丝初始对中的痛点开发的配套辅件，专门适配市面常见的外径0.6205英寸规格的丝锥扳手，采用PLA材质通过熔融沉积成型工艺制作，成本低廉、制作周期短，完全能满足日常维保、小批量加工场景的使用需求。

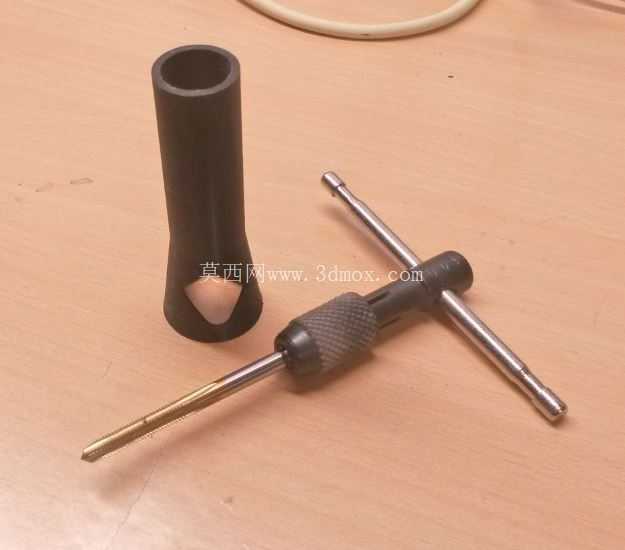

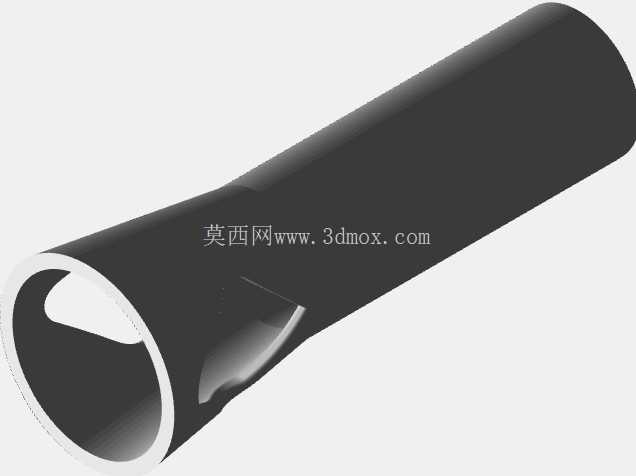

从结构设计逻辑来看，这款套筒没有采用复杂的多件装配结构，整体为一体化的中空管状结构，内壁靠近操作端的位置设计了与丝锥扳手手柄轮廓完全贴合的定位卡槽，使用时直接将套筒套在丝锥扳手的手柄端部即可，不需要额外的紧固件或者锁紧结构，拆装过程单手就能完成，不会给现场操作增加额外的步骤负担。套筒的外圆做了均匀的壁厚处理，整体壁厚控制在2.5mm，既保证了手持操作时的结构强度，不会因为手部施力发生形变，也不会因为壁厚过大造成材料浪费、整体重量过高的问题。套筒的总长度经过反复调试，最终确定的长度刚好能覆盖丝锥扳手手柄的握持段，当操作人员将套筒端面贴靠在工件表面时，套筒的轴线会自然与工件表面垂直，此时内部嵌套的丝锥扳手就能保持与预制孔的同轴度，从根源上避免起攻阶段的偏斜问题。

考虑到现场使用的复杂工况，套筒的端面做了0.5mm的倒角处理，既可以避免操作人员拿取时被锐边划伤，也能在贴靠工件表面时，不会因为工件表面的微小毛刺、铁屑残留造成端面贴合不实，影响对中精度。内壁的定位卡槽采用了与丝锥扳手手柄完全匹配的仿形设计，卡槽与手柄的配合间隙控制在0.1mm以内，既保证拆装顺畅，也不会因为间隙过大造成套筒与扳手之间出现晃动，保证对中精度的可靠性。针对不同规格的丝锥扳手，这款套筒的设计逻辑具备很强的扩展性，只需要调整内壁定位卡槽的轮廓尺寸、以及套筒的内孔直径，就能快速适配其他型号的手动丝锥扳手，甚至可以拓展到其他需要初始对中的手动工具上，比如手动铰刀、螺纹取出器等工具的配套对中作业。

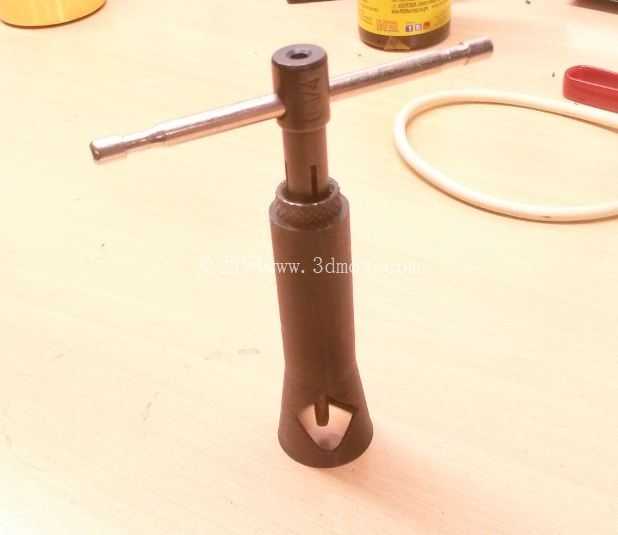

从实际使用的场景边界来看，这款套筒适合M3到M12规格的手动攻丝作业，覆盖了日常设备维保、五金加工、DIY制作场景里绝大多数的小规格螺纹攻丝需求，因为采用PLA材质打印，整体重量不到50g，放在工具包里随身携带不会增加额外的负重，日常存放也不需要做特殊的防锈处理，相比金属材质的同类辅件，制作成本只有金属件的十分之一不到，即使出现磨损、损坏，也能快速重新打印替换，完全不需要复杂的机加工流程。在攻丝作业开始前，操作人员只需要将丝锥装入扳手，再把套筒套在扳手手柄上，将丝锥头部对准工件预制孔，把套筒的端面平贴在工件孔位周围的平整表面上，轻压扳手转动丝锥完成最初2-3牙的攻丝行程，此时丝锥已经在孔内形成了稳定的导向，就可以取下套筒，继续完成后续的攻丝作业，整个对中过程不需要额外的测量工具辅助，也不需要操作人员反复调整丝锥的垂直角度，能大幅降低新手操作的攻丝废品率，也能提升熟练操作人员的作业效率，减少反复核对垂直度的辅助时间。

在结构细节的处理上，套筒的外表面没有做多余的防滑纹路设计，因为实际使用时套筒只需要贴靠工件表面，不需要操作人员用力握持套筒本体，光滑的外圆表面反而更方便套筒从扳手上快速滑出，不会因为手部的汗渍、油污造成套筒与扳手粘连。套筒的内孔与卡槽的过渡位置做了R1的圆角过渡，避免3D打印过程中出现应力集中，也能减少套入扳手时的卡滞问题。针对PLA材料的刚性特点，设计时特意在卡槽的受力位置做了局部加厚处理，避免反复拆装过程中卡槽出现开裂、变形的问题，经过实际测试，正常使用场景下，单个PLA打印的套筒可以完成超过500次的攻丝对中作业，完全能满足日常使用的寿命要求。
