百叶窗传动用金属链节结构设计

在建筑通风遮阳构件的传动系统里，百叶窗的角度调节长期依赖可靠的链式传动结构，单个链节作为整个传动链的最小受力单元，其结构合理性直接决定整套百叶窗的调节顺畅度与服役寿命。日常场景中，无论是公共建筑的外遮阳百叶、工业厂房的通风百叶，还是民用住宅的内置百叶隔断，都需要这类链节完成相邻叶片的联动，实现叶片角度从0度到90度的无级调整，兼顾通风量调节、遮阳角度控制与隐私防护的多重需求。

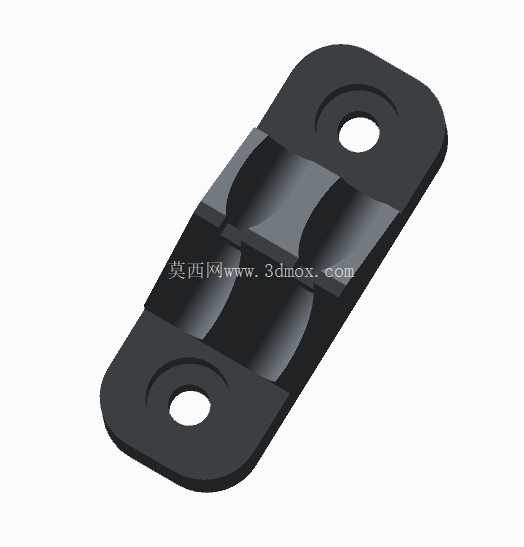

从实际功能出发，该链节需要同时承担传动拉力传递、相邻链节铰接限位、叶片安装定位三个核心作用。设计时首先考虑受力工况：百叶窗整幅传动时，单根链条需要带动数十片百叶片同步转动，链节在拉动过程中承受单向拉伸载荷，同时在铰接位置存在反复的相对转动摩擦，因此主体结构采用一体化的块状构型，避免拼接结构带来的应力集中问题。主体部分的厚度根据常规百叶窗的安装间隙设定，能够嵌入百叶窗侧边的导向槽内，不会在滑动过程中出现卡滞，两侧的铰接结构采用对称式的凸台与凹槽配合，相邻链节组装后，转动角度被限制在合理区间，避免过度翻转导致的链条脱槽、叶片角度错位问题。

结构细节上，链节两端的通孔分别承担铰接与叶片固定的功能：一端的通孔用于穿装铰接销轴，孔径与销轴采用间隙配合，保证转动时的灵活性，同时配合面的粗糙度控制在合理范围，减少长期转动带来的磨损；另一端的异形槽位用于和百叶片端部的连接轴配合，能够快速卡装定位，装配时不需要额外的紧固件即可完成链节与叶片的连接，提升整窗的装配效率。链节的外轮廓做了圆弧过渡处理，没有尖锐的棱角，一方面避免在导向槽内滑动时刮擦槽壁产生异响，另一方面也能减少装配过程中对操作人员的划伤风险。

安装边界方面，该链节的整体宽度适配市面上主流的百叶窗侧边导轨槽尺寸，不需要对现有导轨结构做修改即可直接替换使用，链节的铰接中心距经过匹配计算，对应常规百叶片的间距参数，组装后相邻链节的转动行程刚好匹配单块百叶片的最大转动角度，不会出现叶片转动过位或者调节角度不足的问题。材质适配性上，该结构既可以采用压铸工艺生产锌合金件，用于常规民用场景的百叶窗，也可以采用不锈钢粉末冶金工艺生产，用于高湿度、高腐蚀的沿海区域或者工业厂房通风百叶场景，结构本身不需要做修改即可适配不同的成型工艺。

从传动逻辑来看，整根链条由数十个相同的该款链节首尾铰接组成，当调节端的驱动件拉动链条做直线运动时，每个链节沿着导轨滑动，同时通过铰接点带动对应的百叶片绕自身转轴转动，实现所有叶片的同步角度调整。链节上的限位结构在叶片转动到完全闭合或者完全开启的位置时，会和相邻链节形成硬限位，不需要额外设置行程开关即可保证叶片的到位精度，降低整套调节机构的复杂度。实际测试中，该结构的链节在额定拉力下不会出现塑性变形，反复转动数万次后铰接位置的磨损量仍在允许范围内，能够满足百叶窗全生命周期的使用需求。针对不同宽度的百叶窗，只需要调整链条的链节数量即可适配，不需要重新设计链节本身的结构，具备极强的通用互换性，能够大幅降低百叶窗生产企业的零件库存种类，减少生产管理成本。
