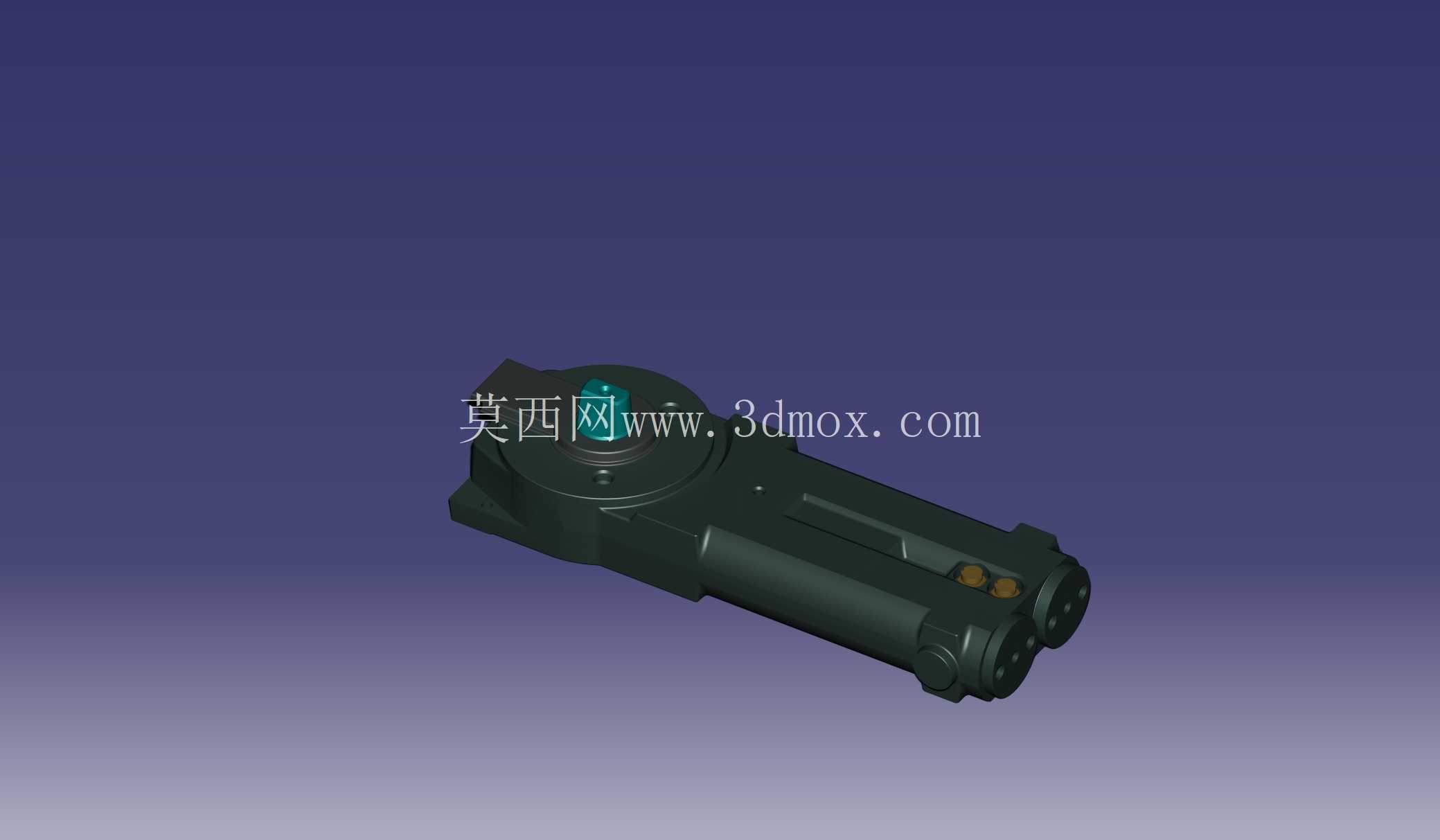

地装式自动平开门铰链闭门器结构

　　在商用公共空间、写字楼公共通道、工业厂区人行出入口、酒店后勤通道这类场景里，地装式铰链闭门器是门控系统里非常核心的部件，区别于外露式的门顶闭门器，这类地装结构完全隐藏在门扇下方的地面预埋槽内，不会破坏门体整体的外观一致性，也不会在通行过程中出现磕碰行人、剐蹭搬运货物的问题，尤其适配无框玻璃门、厚重实木门、钢质防火门这类对外观整洁度有要求的门型。这款闭门器的核心功能是实现门扇开启后的自动平稳闭合，同时在闭合过程中提供两段调速控制，在门扇开启角度大于90度时可以实现定位停留，方便大件货物搬运、人员集中通行时临时保持门体开启状态，当门扇角度小于90度时则自动进入复位流程，先快速带动门体回转到距离门框15度左右的位置，再缓慢减速完成闭合锁位，避免门体快速撞击门框产生噪音，也防止夹伤通行人员。

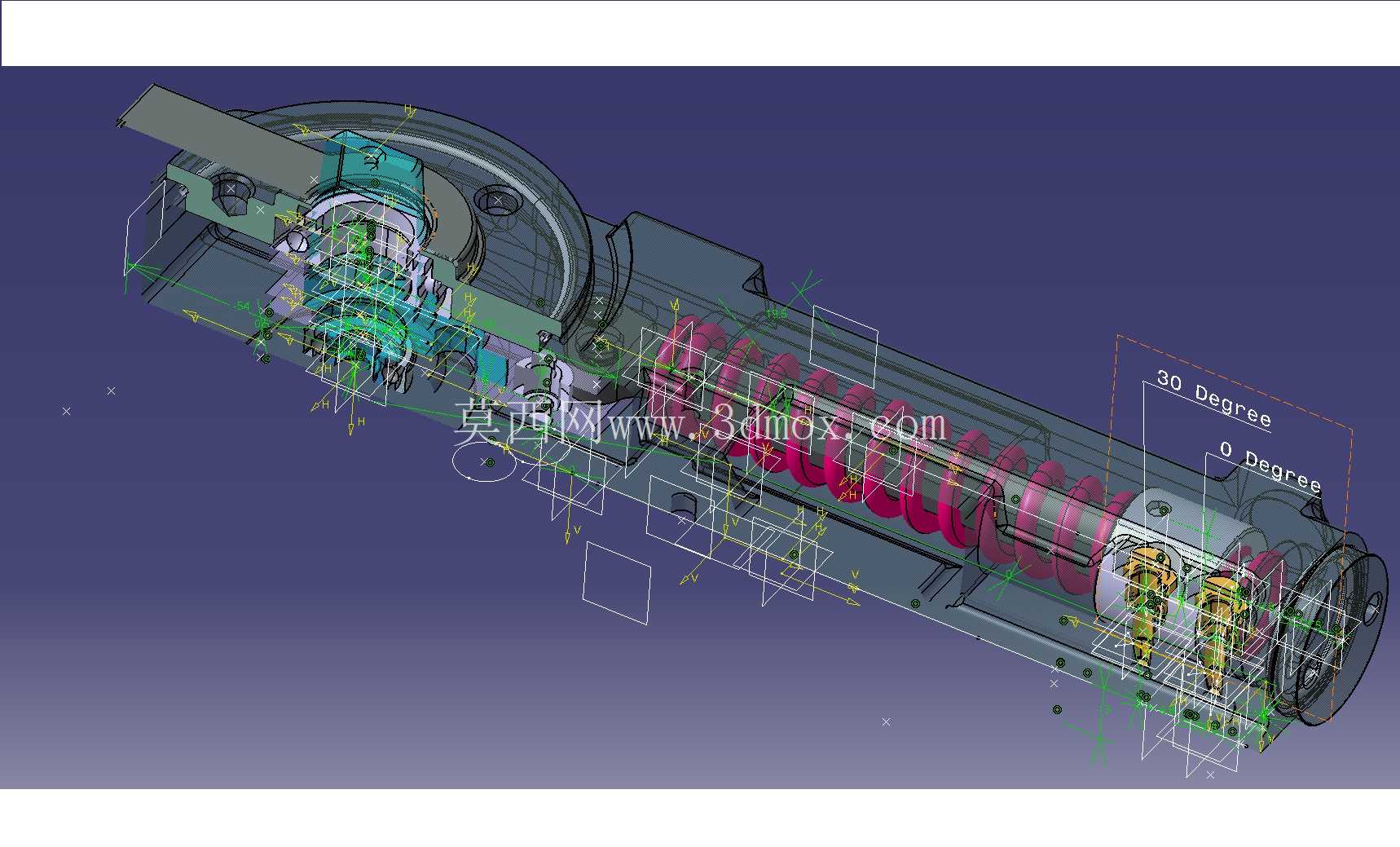

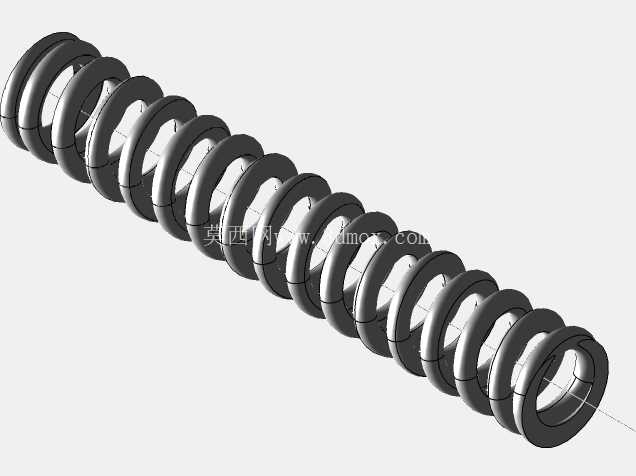

　　从结构设计思路来看，整体采用卧式长筒布局，主体分为预埋壳体、回转主轴、液压阻尼腔、弹簧储能组件四个核心部分，回转主轴直接和门扇底部的连接轴套配合，不需要额外加装连接拐臂，相比臂式闭门器减少了外露传动部件的磨损风险。液压阻尼腔采用两级油路设计，分别对应关门行程的快关段和慢关段，通过内置的节流阀芯控制液压油的流速，从而实现不同行程段的转速调节，弹簧储能组件选用矩形截面的压缩弹簧，相比圆形截面弹簧能在相同安装空间内提供更大的储能扭矩，适配60到140公斤重量的门扇使用，这个承重区间基本覆盖了常规商用场景下绝大多数平开门的重量需求，不需要针对不同门重单独更换弹簧规格，降低了选型和备货的复杂度。

　　安装边界方面，这款闭门器的预埋壳体需要在地面装修阶段提前预留安装槽，槽体深度需要匹配壳体的整体高度，预留的安装间隙要控制在5毫米以内，保证壳体安装后不会出现晃动偏移，主轴的中心位置需要和门扇的铰链回转中心完全重合，同轴度误差不能超过1毫米，否则会出现开关门卡滞、主轴偏磨漏油的问题。门扇底部和地面完成面的间隙需要保持在8到12毫米之间，间隙过小会出现门体摩擦地面的问题，间隙过大则会导致连接轴套的配合长度不足，长期使用后出现主轴晃动、门体下垂的故障。

　　在实际选型过程中，除了核对门扇重量，还要确认门扇的宽度，宽度超过1米的门扇即使重量在承重范围内，也需要适当调高闭门器的复位扭矩，避免因为门体转动惯量过大导致闭合末端力度不足，出现关不严的问题。另外这款结构的密封设计采用多道O型圈配合轴封，能避免长期使用后液压油渗漏，壳体表面做了发黑防锈处理，适配地下预埋的潮湿使用环境，不会因为地面潮气侵蚀出现壳体锈蚀、内部零件卡滞的问题。在三维建模过程中，需要重点核对主轴的回转中心和壳体安装基准面的位置公差，液压腔的油路孔径要和节流阀芯的尺寸做配合校验，弹簧的压缩行程要和门扇最大开启角度的回转行程匹配，避免出现弹簧压并、门扇无法开到最大角度的问题，同时要预留出安装调节螺丝的操作空间，方便现场安装时微调闭门器的水平位置和复位扭矩。
