汽车倒车雷达传感器安装防护端盖结构

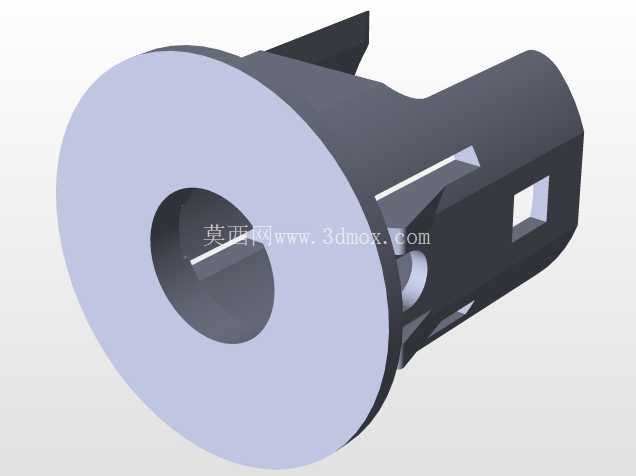

在乘用车后保险杠总成的配套零部件设计中，倒车传感器的安装防护端盖是容易被忽略但直接影响传感精度与装配稳定性的小型结构件，这类零件大多采用压铸工艺成型，后续配合少量机加工保证安装配合面的公差要求。从实际装车场景来看，这类端盖需要嵌入保险杠蒙皮的预留安装位，一端为外露的环形法兰面，和蒙皮表面贴合后保证外观齐平，不会出现突出或者凹陷的装配缺陷，另一端为带定位卡扣的筒状结构，用来承托倒车雷达的传感探头本体，同时隔绝保险杠安装腔内部的泥水、灰尘侵入探头安装位，避免长期使用后探头表面积污影响超声波测距的准确性。

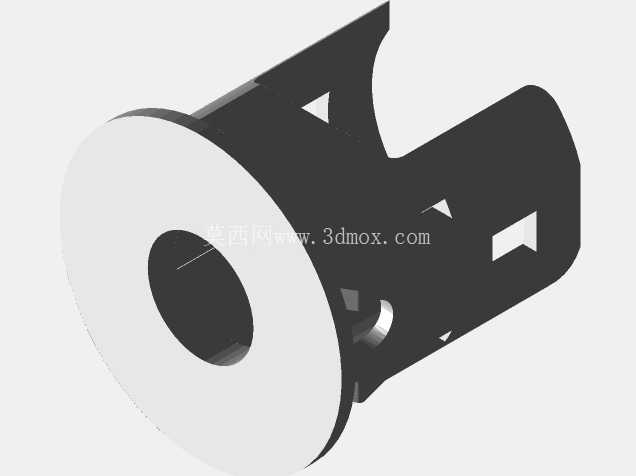

设计这类端盖的时候，首先要考虑的是安装边界的匹配问题，法兰面的外径需要和保险杠蒙皮上的开孔尺寸做过盈0.2mm左右的配合，保证压入安装后不会出现松脱晃动，法兰端面的厚度控制在2.5mm，既不会因为过薄导致压装时出现边缘开裂，也不会因为过厚导致蒙皮表面出现明显的装配缝隙。筒身部分的内径需要和通用款倒车雷达探头的外径做间隙配合，单边间隙控制在0.1mm，既方便探头的装配插入，也不会因为间隙过大导致探头在行车振动过程中出现角度偏移，进而影响倒车雷达的探测范围。筒身侧壁开设的三角与矩形镂空结构，一方面是为了减少压铸成型时的材料用量，降低零件整体重量，另一方面是为了给探头的线束卡扣预留让位空间，同时在压装端盖的时候能够提供一定的弹性变形量，降低装配需要的压入力，避免硬压导致蒙皮表面出现压痕。

从结构强度的角度考虑，筒身和法兰连接的位置做了R1.5的圆角过渡，避免压铸成型时出现应力集中导致的冷隔缺陷，同时也能提升零件在低温环境下的抗冲击能力，避免车辆低速倒车时轻微磕碰保险杠就导致端盖碎裂。筒身外侧的凸起定位筋，对应保险杠安装位内侧的定位卡槽，装配时对准卡槽推入即可完成周向定位，不需要额外打胶或者螺丝固定，能够有效提升总装车间的装配效率，减少装配工序的工时消耗。筒身末端的开口做了翻边处理，翻边宽度1mm，能够提升筒口的结构强度，避免探头插入时筒口出现外翻变形，同时翻边形成的环形挡边可以对探头的插入深度做硬限位，保证探头端面和法兰外端面的距离控制在设计要求的3mm范围内，这个距离直接影响超声波探头的信号发射角度，距离偏差过大会导致雷达探测范围出现上下偏移，出现近距离探测盲区或者误报的问题。

在实际的工程验证阶段，这类端盖需要通过-40℃到85℃的高低温循环测试，保证在不同环境温度下不会出现尺寸变形，和保险杠、探头的配合间隙始终保持在设计公差范围内；同时需要通过IP67的防水测试，模拟高压洗车时的水柱冲击，保证水不会顺着端盖和探头的间隙流入安装腔内部，避免探头接线端子出现短路腐蚀。另外端盖的表面粗糙度需要控制在Ra1.6以下，法兰外露面需要做和保险杠蒙皮一致的皮纹处理，保证装车后外观的一致性，不会出现明显的色差或者质感差异。这类小型压铸件虽然结构不复杂，但是每一处尺寸细节都直接影响最终的装车效果和功能实现，建模过程中需要反复核对和周边零件的配合关系，尤其是安装位的空间避让，要保证端盖装入后不会和保险杠内侧的防撞梁、线束支架出现运动干涉，哪怕是1mm的干涉都可能导致装配后蒙皮出现外凸变形，影响整车外观品质。
