多爪式抓取夹持机械爪结构设计

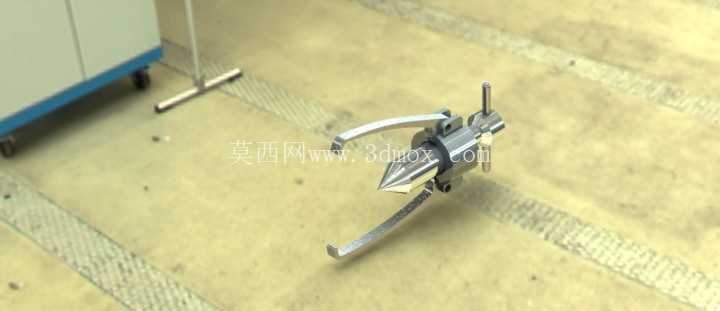

该款多爪夹持机构的设计初衷，是面向铸造生产环节中异形小型铸件的工位转运、清整工序上下料需求，解决传统两爪卡盘无法适配不规则曲面铸件夹持、夹持力不均易造成薄壁铸件形变的痛点。从结构布局来看，机构采用中心锥面驱动的三爪同步收拢结构，中心位置设置带锥度的顶推芯轴，三个弧形爪体通过销轴铰接在主体基座上，爪体内侧与芯轴锥面贴合，当芯轴沿轴向向前推进时，锥面会同步推动三个爪体绕铰接点向外张开，芯轴回退时，爪体在尾部内置扭簧的作用下同步向内收拢，实现对工件的环抱式夹持，这种驱动方式能保证三个爪体的开合角度完全同步，夹持力均匀分布在工件的多个接触点上，避免单点受力过大造成工件损伤。

在实际生产场景中，这类夹持爪可直接安装在气动滑台或者小型机械臂的执行末端，适配铸造车间里浇铸完成后小型铸件的取件、抛丸工序上下料、机加工工位的工件转运等环节，相比常规的平口钳或者两爪夹具，它不需要针对每一款异形铸件定制专属夹爪，只要工件的外轮廓尺寸在爪体的开合行程范围内，都能实现稳定夹持，尤其是针对带曲面、不规则凸起的小型铸造零件，环抱式的爪体能贴合工件外轮廓形成多点限位，转运过程中不会出现工件偏转、脱落的问题。

从设计细节上看，爪体的接触端面做了圆弧过渡处理，没有尖锐棱角，避免夹持过程中刮伤铸件表面；爪体的长度经过反复校核，收拢状态下最小夹持直径可适配直径10mm左右的小型轴类或者异形件，张开状态下最大夹持直径可达60mm，覆盖了绝大多数小型铸造零件的尺寸范围。基座部分的安装端设计了标准的圆柱连接柄，直径适配常规的机械臂末端安装法兰以及气动执行元件的输出轴接口，不需要额外制作过渡连接块就能直接完成装配，安装边界上，整个机构收拢状态下的最大外轮廓直径不超过75mm，轴向总长度控制在120mm以内，不会占用过多的工位安装空间，即使在布局紧凑的铸造自动化生产线里也能灵活布置。

结构强度方面，爪体和基座都采用了合金结构钢材质，芯轴的锥面做了淬火硬化处理，表面硬度达到HRC45-50，能承受长期反复开合的摩擦损耗，铰接位置的销轴选用了耐磨轴承钢，配合间隙控制在0.02mm以内，既保证爪体转动灵活，又不会出现过大的旷量导致夹持精度下降。驱动端的接口预留了标准的螺纹连接孔，可以直接连接气缸活塞杆或者电动推杆的输出端，不需要额外设计传动连接件，降低了生产线改造的配套成本。

在实际使用过程中，这类夹持爪的夹持力可以通过驱动端的输出力进行调节，针对薄壁类铸件可以降低驱动气压，减小夹持力避免工件变形，针对重量较大的实心铸件可以提高驱动压力，保证夹持足够牢固，不会在高速转运过程中出现工件甩出的安全隐患。和传统的磁吸式取件机构相比，它不受工件材质的限制，不管是铸铁件、铸钢件还是铝合金铸件都能稳定夹持，不会出现剩磁影响工件后续加工的问题；和真空吸盘式取件机构相比，它不受工件表面平整度的影响，即使铸件表面存在浇铸残留的分型面飞边、表面凹凸不平，也能通过爪体的环抱结构实现稳定抓取，不会出现漏气掉件的问题。

从建模逻辑上看，整个机构的装配关系完全按照实际生产的装配公差进行匹配，所有铰接位置的转动间隙、锥面配合的贴合度都做了运动仿真验证，模拟了从最大张开到最小收拢的全行程运动，不存在运动干涉问题，爪体的运动轨迹经过校核，收拢过程中不会和基座、芯轴发生剐蹭，每个零件的建模都保留了完整的倒角、退刀槽等工艺特征，完全符合实际机械加工的工艺要求，可以直接导出工程图用于零件的加工制造，不需要二次进行工艺性修正。
