千分表调零用大直径防滑旋钮结构

在精密测量工位的日常操作中，千分表的调零效率直接影响批量工件的检测节拍，常规千分表自带的旋钮直径偏小，操作人员戴薄丁腈手套操作时容易打滑，尤其是在恒温计量室长时间连续作业后，手指指尖发力稳定性下降，反复拧动小直径旋钮不仅拖慢检测节奏，还容易因为施力不均导致调零偏差，影响最终测量数据的可靠性。这款旋钮的设计核心就是针对这类实操痛点，在不改动千分表原有安装接口的前提下，通过放大旋钮的握持直径来降低操作发力要求，适配外径约0.463英寸的千分表调零轴安装位，安装边界完全匹配原有旋钮的装配空间，不需要对表体做任何二次加工就能直接替换使用。

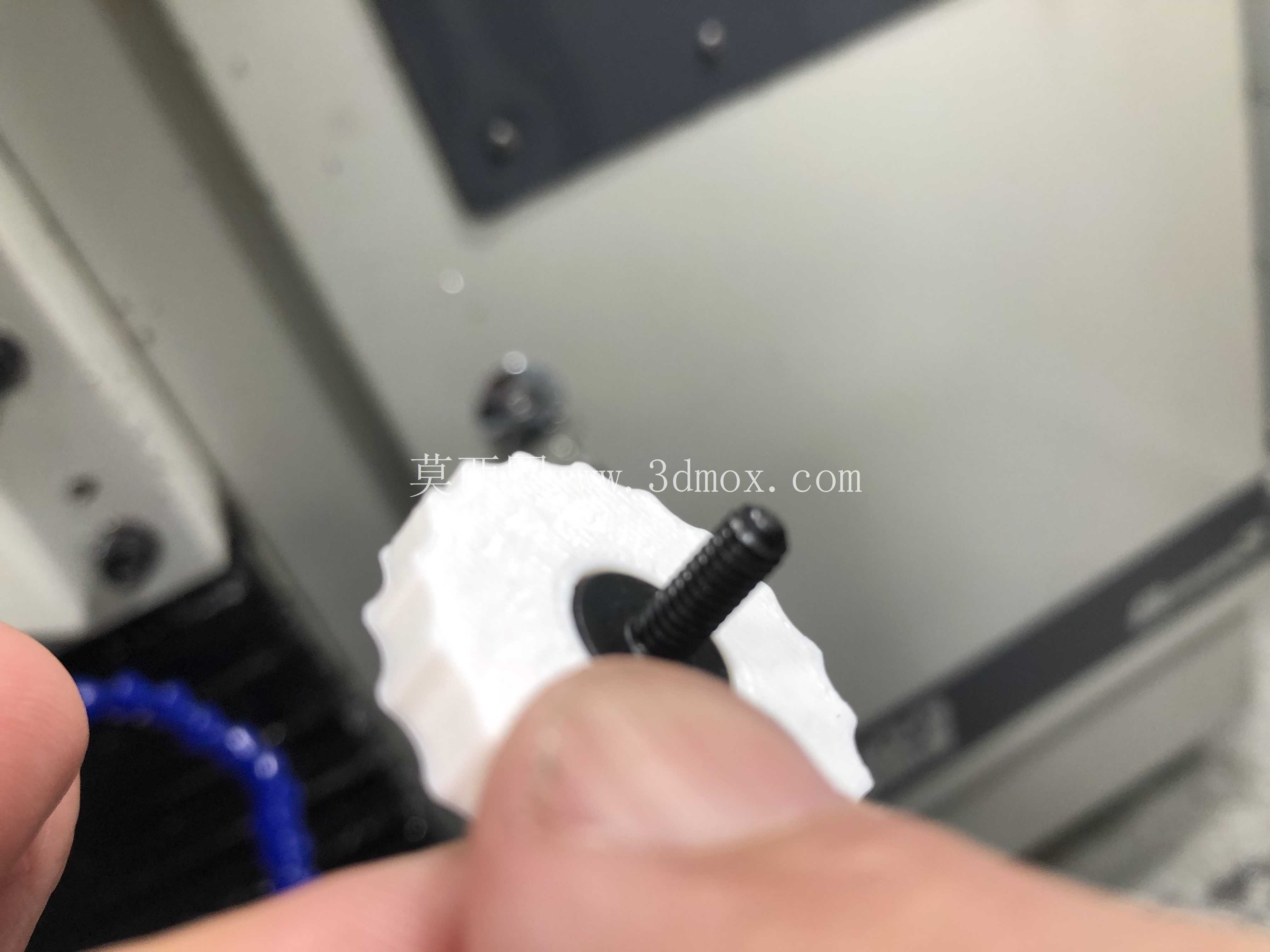

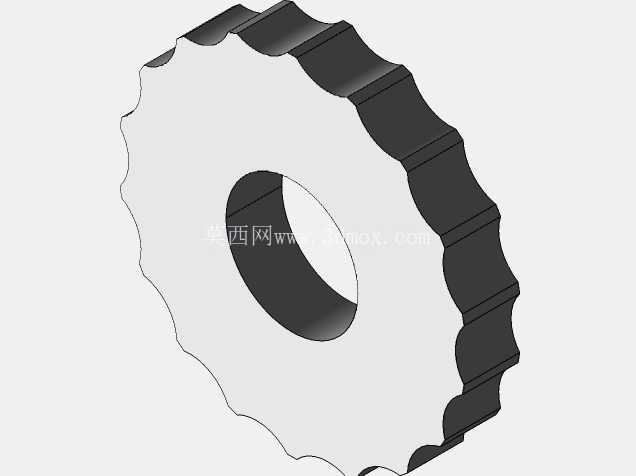

从结构细节来看，旋钮外圈做了连续的波浪形防滑齿，不是常规的直纹滚花结构，这种齿形的弧度贴合指腹的接触轮廓，不管是指尖捏持还是指腹侧拧都能获得足够的静摩擦力，即使手上沾有少量检测用的防锈油也不容易出现打滑空转的情况。旋钮中心的安装孔做了公差适配优化，针对0.4毫米喷嘴的熔融沉积3D打印工艺做了尺寸补偿，打印完成后不需要额外做铰孔处理就能获得合适的装配紧度，既不会因为间隙过大导致旋钮空转，也不会因为过盈量太大出现装配开裂的问题。如果实际使用中遇到不同批次千分表轴径存在微小公差的情况，设计预留的调整余量也能通过简单的孔位修配完成适配，不需要重新制作整个模型。

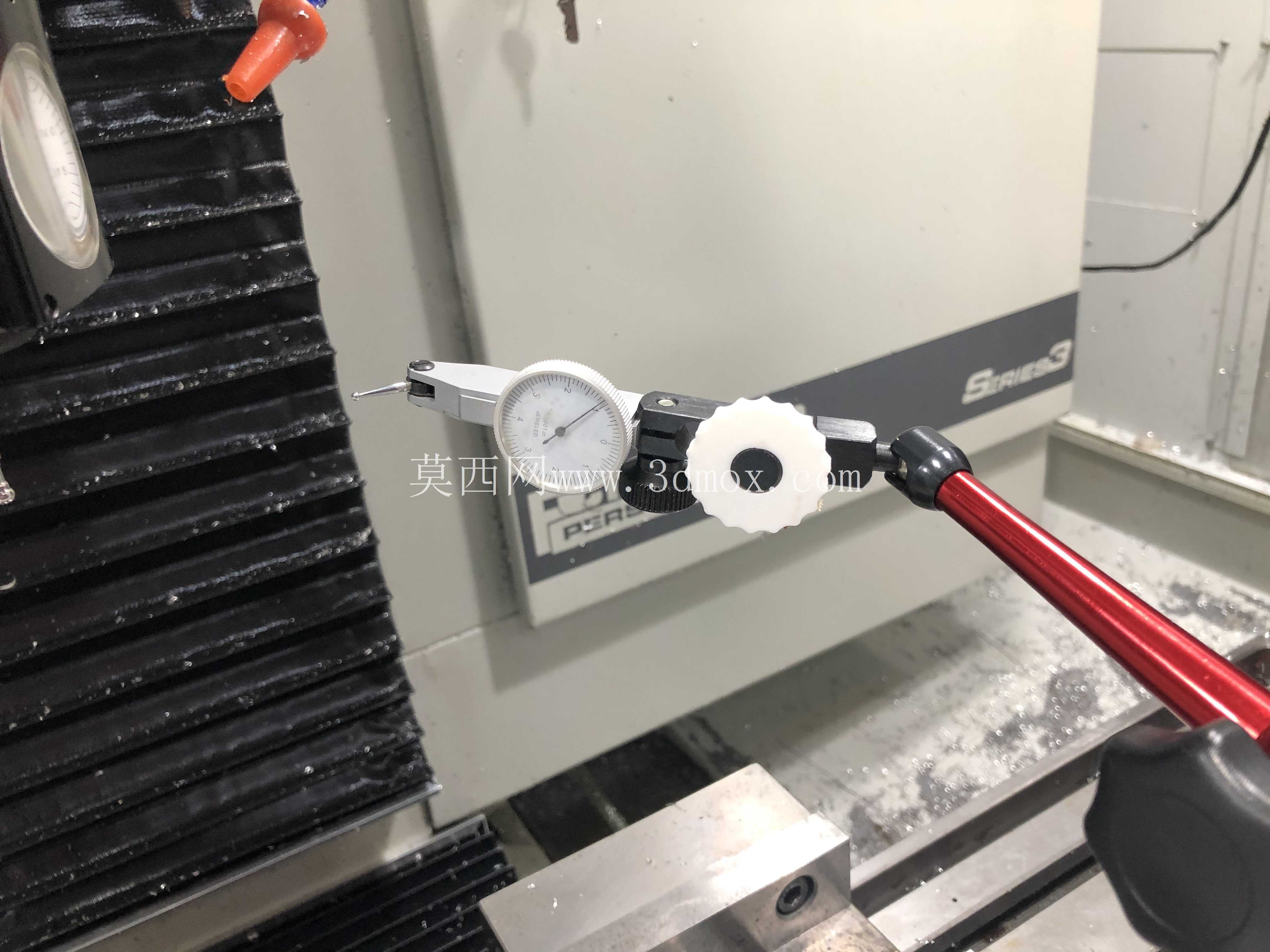

在实际应用场景里，这类替换旋钮除了计量室的精密检测工位使用，也适合生产现场的在线检测工位，现场操作人员的手部防护等级更高，手套厚度更大，大直径旋钮的操作优势会更明显，不需要摘下手套就能完成快速调零，减少操作步骤的同时也能避免手部直接接触金属表体带来的温度传导，降低千分表因为温度变化产生的测量漂移。旋钮的厚度控制也做了针对性优化，不会因为直径放大就增加过多的突出量，安装后不会和千分表的表架、测杆防护套产生运动干涉，旋转全程的活动边界都在原有操作空间内，不需要调整表架的装夹位置就能直接使用。

从加工适配性来说，这款旋钮除了3D打印制作，也完全适合常规的机加工艺生产，采用铝合金棒料车削加工外圈轮廓，再铣削防滑齿形，最后做阳极氧化处理就能获得足够的耐磨性和防锈能力，适合批量配套给量具生产厂商做配件，或者作为计量室的易损替换件储备。设计过程中特意规避了薄壁、锐角等不利于加工的结构，所有转角都做了微小的圆角过渡，不管是3D打印还是机加都不容易出现崩边、变形的问题，零件的整体刚性足够，正常调零施力情况下不会出现形变导致的精度损失。

在装配逻辑上，旋钮和调零轴的配合采用了轻微过盈的装配方式，不需要额外的紧定螺丝或者粘接固定，靠配合面的静摩擦力就能传递扭矩，安装时只需要对准轴位均匀压入即可，拆卸时也可以用小型拉马轻松取下，不会损伤千分表的原有调零轴结构。这种无额外紧固件的设计也减少了零件数量，日常维护不需要准备额外的拆装工具，降低了配件管理的复杂度。针对不同使用场景的需求，旋钮的防滑齿深度也做了平衡设计，齿深足够提供摩擦力但又不会过于尖锐，长时间操作不会硌伤手指，也不容易勾挂工作服的纤维或者手套的纱线，保持操作的顺畅性。
