英制密封内径识别圆锥测量工具

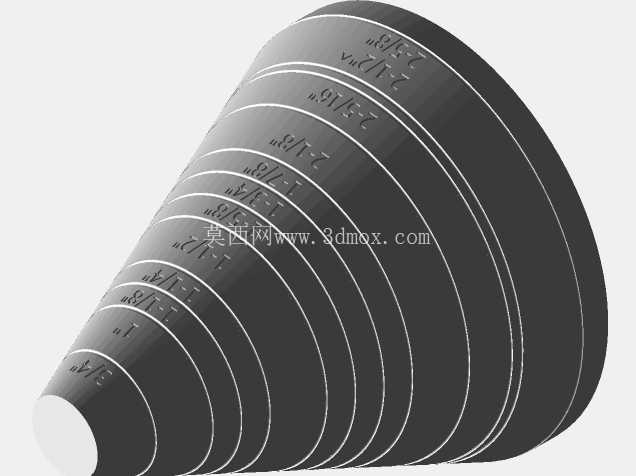

　　在液压管路维修、气动元件装配、老旧进口设备维保这类现场场景里，英制规格密封件的内径测量一直是让一线维修人员、装配钳工头疼的问题。常规游标卡尺的内量爪存在测量盲区，尤其是小尺寸O形圈、径向密封件这类软质零件，卡持力度稍大就会让橡胶件产生形变，力度太小又无法贴合内壁，测出来的数值偏差经常超过0.5mm，很容易选错密封件导致装配后漏油漏气，返工成本极高。这套圆锥式识别工具就是针对这类痛点设计的快速检测工装，整体为阶梯锥面结构，从锥顶到锥底按英制密封标准尺寸逐段标注刻度线，使用时只需要将待测密封件套在锥面上，自然滑落到卡紧位置后，读取对应位置的刻度值就能直接得到密封件的标准内径，全程不需要反复调整卡尺卡脚，也不会因为软质零件形变产生测量误差，单组测量耗时不超过两秒，非常适合车间现场快速分拣、维保现场快速确认密封件规格的场景。

　　从结构设计逻辑来看，这款工具采用单锥体一体化结构，没有活动部件，不存在机械磨损带来的精度偏移，锥面的每一段刻度都对应英制密封件的标准内径尺寸，刻度线采用蚀刻加工后填色处理，长期接触油污、摩擦也不会出现标识脱落的问题。锥面的锥度经过反复校准，确保每一个尺寸段的直径公差控制在±0.02mm以内，完全满足密封件选型的精度要求，不会出现尺寸误判。锥顶做了小直径圆角过渡，方便小尺寸密封件顺利套入，不会刮伤橡胶密封件的内壁；锥底设置了平直限位段，避免大尺寸密封件滑出锥面，同时也方便工具竖直放置在工作台面上，不会滚落。

　　考虑到车间现场的使用环境，整个锥体的表面做了硬化耐磨处理，日常使用中即使和金属工具磕碰、接触各类液压油、清洗剂，也不会出现锈蚀、表面刮花的问题，使用寿命远高于塑料材质的同类测量工具。在实际使用场景中，这款工具可以覆盖绝大多数常用英制径向密封件的内径测量范围，不管是进口液压阀件的维修替换密封件、老旧英制设备的密封件测绘、还是仓库内零散密封件的规格分拣，都能快速完成尺寸确认。和传统的内径千分尺、游标卡尺相比，它不需要操作人员掌握专业的量具读数技巧，新入职的装配人员经过简单说明就能独立完成测量，大幅降低了密封件选型的出错概率。

　　在三维建模过程中，每一段锥面的直径都严格对照英制密封件的标准尺寸表进行参数化绘制，刻度线的位置和对应尺寸完全匹配，锥面的表面粗糙度要求设置为Ra1.6，确保密封件套入时滑动顺畅，不会因为表面粗糙卡滞影响测量结果。整个工具没有多余的结构，整体为实心锥体结构，重心稳定，握持时手感扎实，即使手上沾有油污也能稳定操作。在设备维保现场，很多时候需要拆解后当场确认密封件规格，再去备件库领取对应型号的密封件，传统测量方式需要反复核对卡尺数值、对照尺寸表换算，很容易在现场嘈杂的环境下记错尺寸，导致来回跑备件库浪费时间，用这款锥度工具可以直接读出标准英制尺寸，不需要额外换算，大幅提升现场维修的效率。对于密封件仓储管理来说，零散的无标识密封件可以通过这款工具快速分拣归类，不需要逐个用卡尺测量，能大幅提升仓储整理的效率。设计时还特意考虑了工具的便携性，整体长度控制在单手握持的舒适范围内，可以直接放在工具包的侧袋里，不会占用过多空间，外出维修携带也很方便。锥面的刻度标识采用凹刻填充，即使长期和其他工具摩擦，标识也不会磨损消失，避免因为刻度模糊导致的尺寸误判。
