Garmin转ION相机吸盘连接臂结构

这款转接连接结构主要服务于户外骑行、自驾穿越、越野赛事等场景下的运动相机安装需求，解决不同品牌相机与原有吸盘固定底座不兼容的适配问题，用户无需更换整套固定支架，仅通过该转接件即可实现Garmin规格底座与ION相机的快速匹配，大幅降低多设备用户的配件采购成本，也能减少支架更换过程中对车身、头盔等安装基面的反复粘贴损伤。

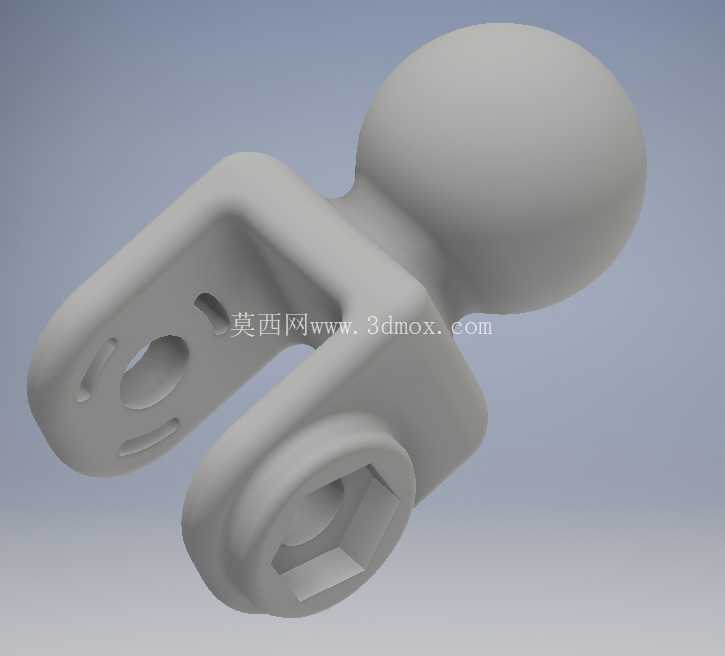

从功能特性来看，结构顶端采用标准球头铰接设计，球头直径适配市面主流Garmin系列支架的球头锁紧夹，可实现水平360度旋转、俯仰正负90度的角度调节，用户在拍摄不同视角画面时无需拆卸底座，仅需松开锁紧旋钮调整角度后重新锁止即可，调节阻尼经过结构优化，既不会因车辆行驶震动出现角度滑移，也不会因阻尼过大导致调节费力。球头下方的连接座采用一体化镂空设计，在保证结构强度的前提下尽可能降低整体重量，避免支架过重导致吸盘负载过大脱落，同时镂空位置预留了锁紧螺栓的穿装空间，解决了早期版本结构强度不足、受力易断裂的问题，固定螺栓采用内嵌式安装，不会突出结构表面剐蹭相机外壳或安装基面。

设计过程中首先明确了安装边界条件：吸盘端适配的球头夹夹持范围为17mm直径球头，因此顶端球头尺寸严格控制在16.9-17mm公差范围内，保证夹持时的配合精度，不会出现旷量晃动；相机连接端的安装孔位完全匹配ION相机底部的标准安装螺孔位置，孔距公差控制在0.1mm以内，安装后相机与转接臂贴合紧密，不会出现偏移。整体结构的外形尺寸控制在长32mm、宽25mm、高42mm范围内，安装后不会过多突出安装基面，降低户外使用时被树枝、线缆等外物勾挂的风险。结构壁厚根据受力仿真结果做了差异化设计，球头与连接座的过渡位置壁厚设置为3.5mm，承受相机重量的主要受力筋位置壁厚设置为3mm，非受力的镂空区域壁厚控制在2mm，在保证1.5kg最大负载（适配加装防水壳的运动相机重量）下形变量不超过0.2mm的前提下，尽可能压缩整体重量，最终成品重量仅12g，不会给吸盘带来额外的负载压力。

实际使用时，该转接臂的安装流程十分便捷，先将顶端球头压入吸盘支架的球头夹内，调整至大致需要的拍摄角度后预紧锁止旋钮，再将ION相机通过底部螺孔固定在转接臂下端的安装位上，最后微调拍摄角度并完全锁死球头夹即可完成安装。结构的边角全部做了R1.5的圆角处理，没有尖锐棱角，安装调整过程中不会划伤手部，也不会对相机外壳、安装基面造成磕碰损伤。针对户外使用的复杂环境，结构设计时预留了足够的防松空间，用户可在固定螺栓处加装防松垫圈，进一步提升颠簸路况下的连接可靠性，避免长时间震动导致螺栓松动脱落。连接座侧面的镂空槽同时可作为走线位使用，若相机需要外接供电线，线材可从镂空槽内穿出，避免线材被夹在连接面之间出现压损，也能让整体走线更加规整，减少风阻带来的画面抖动。
