带旋转挤水功能的隔膜式清洁拖把结构

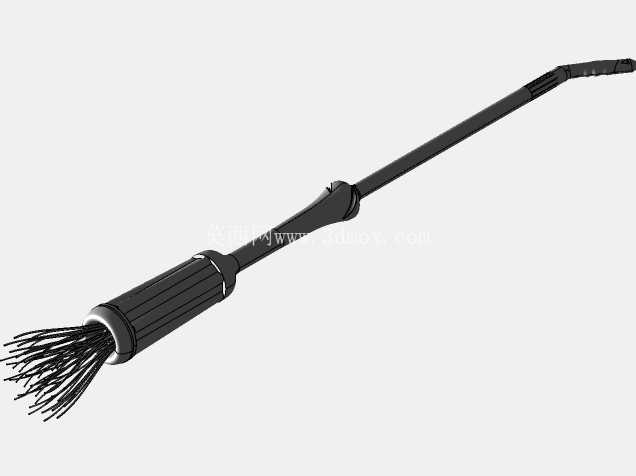

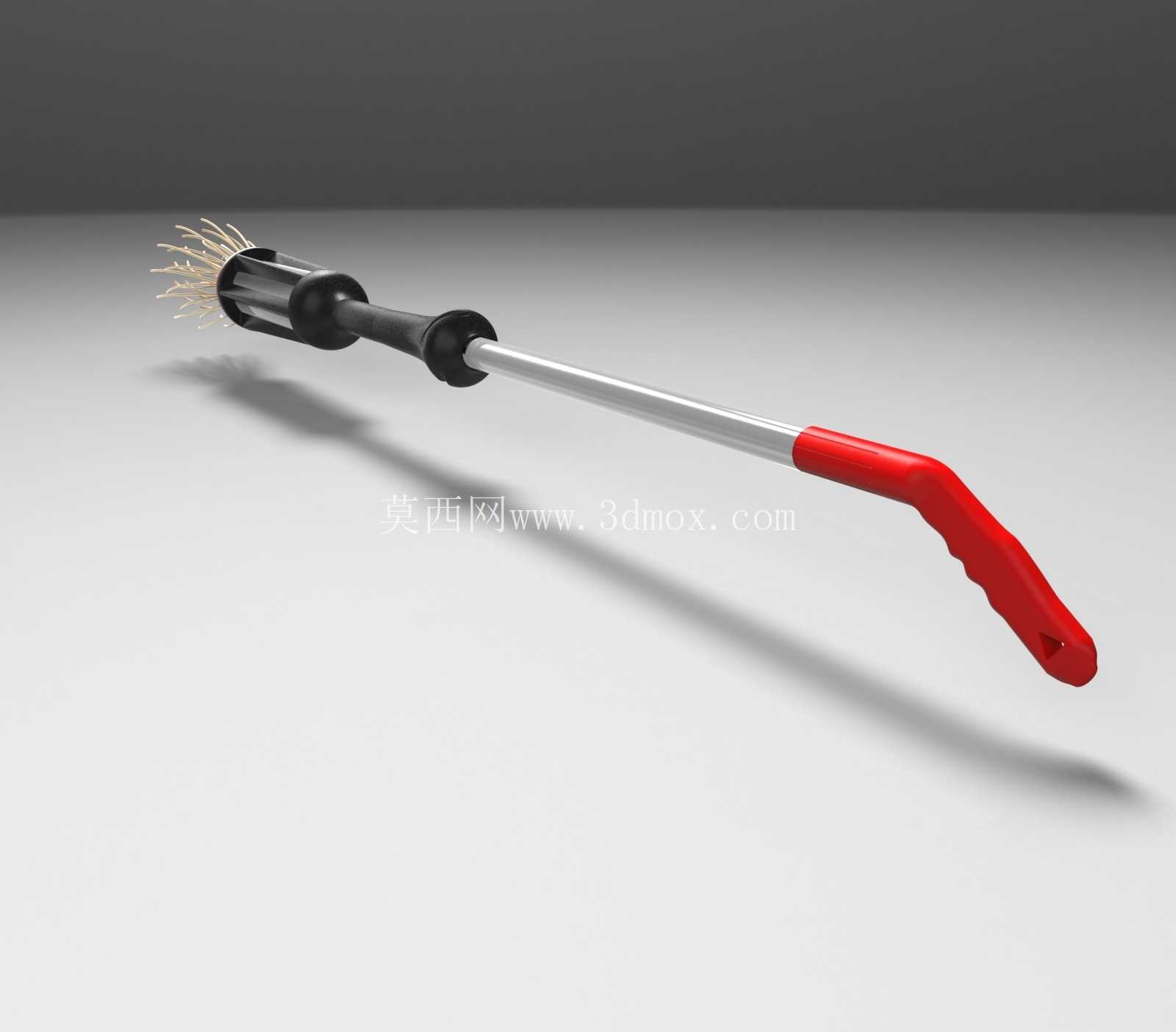

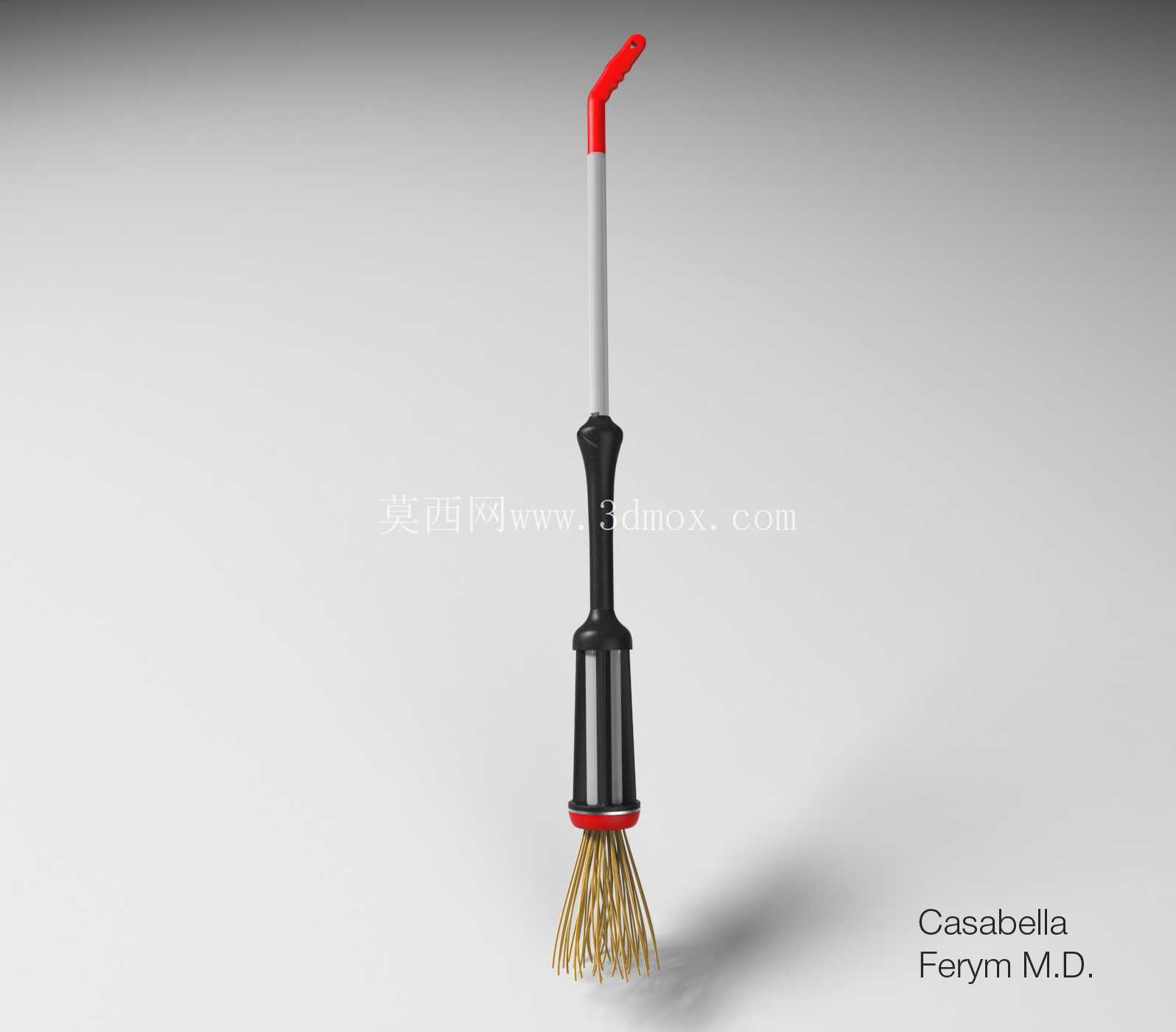

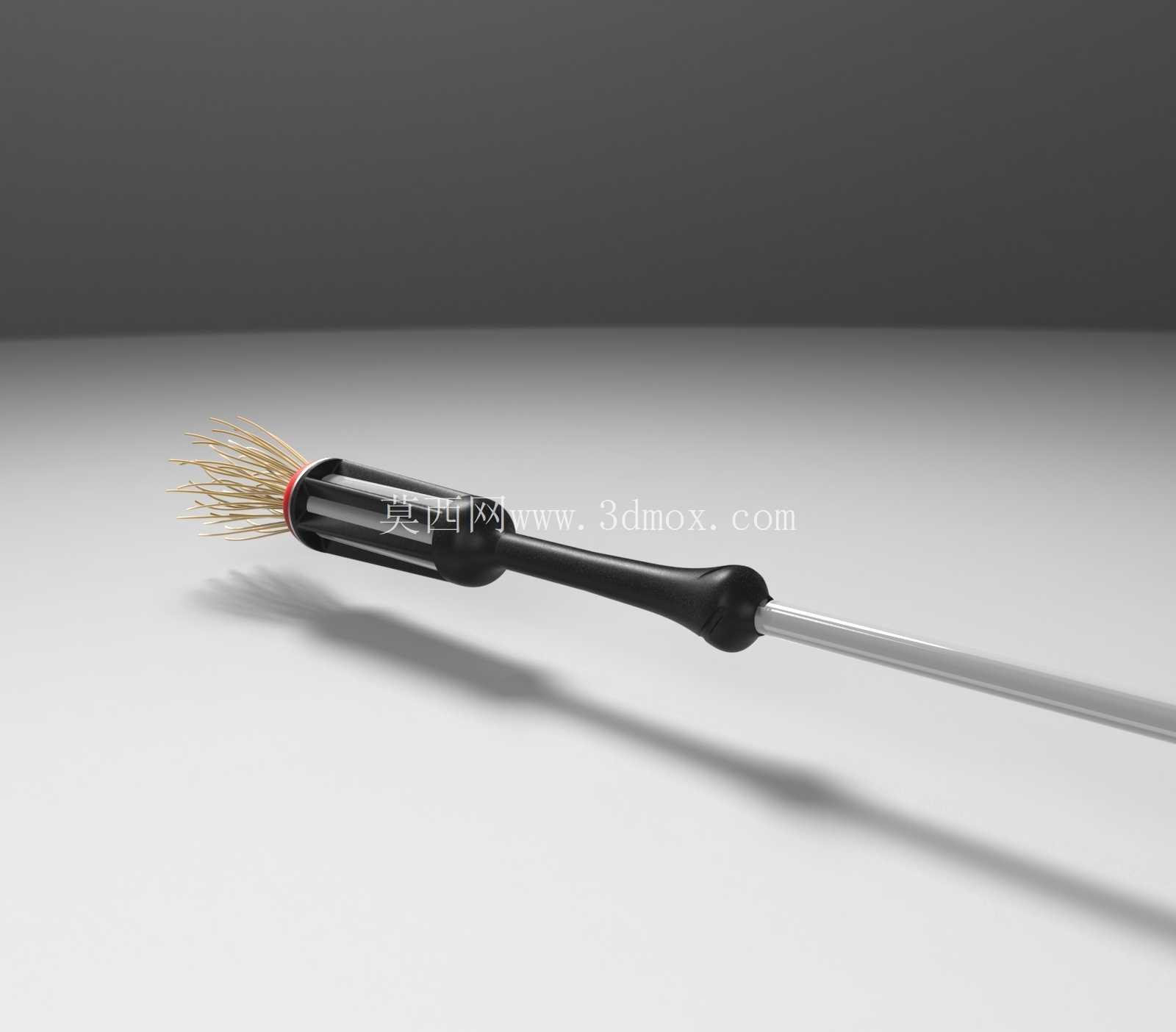

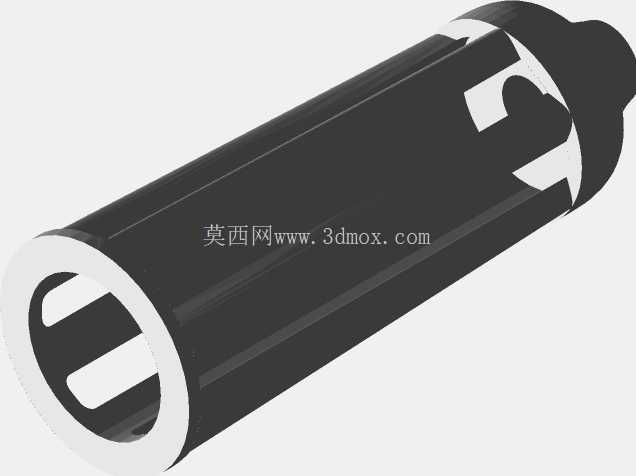

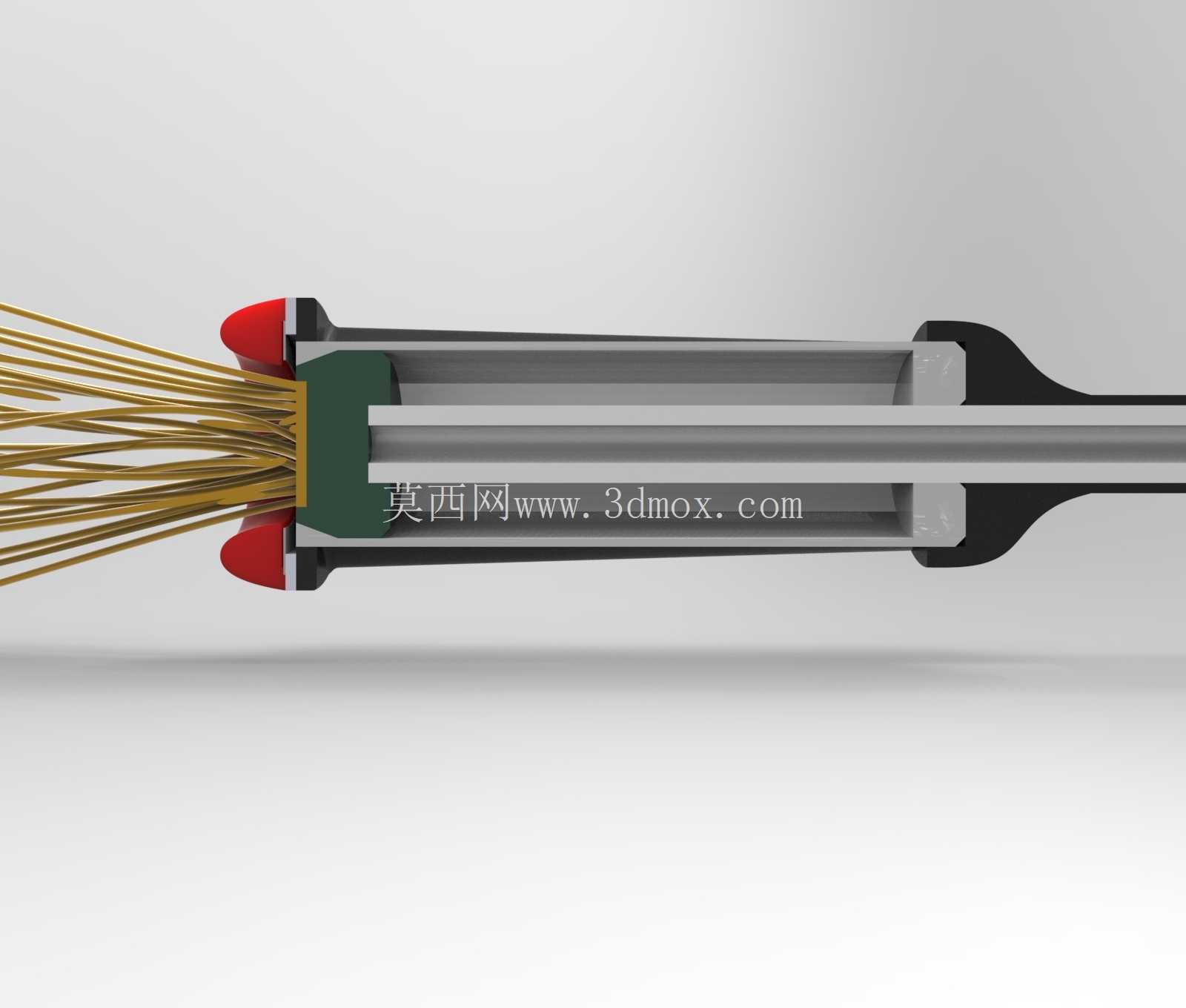

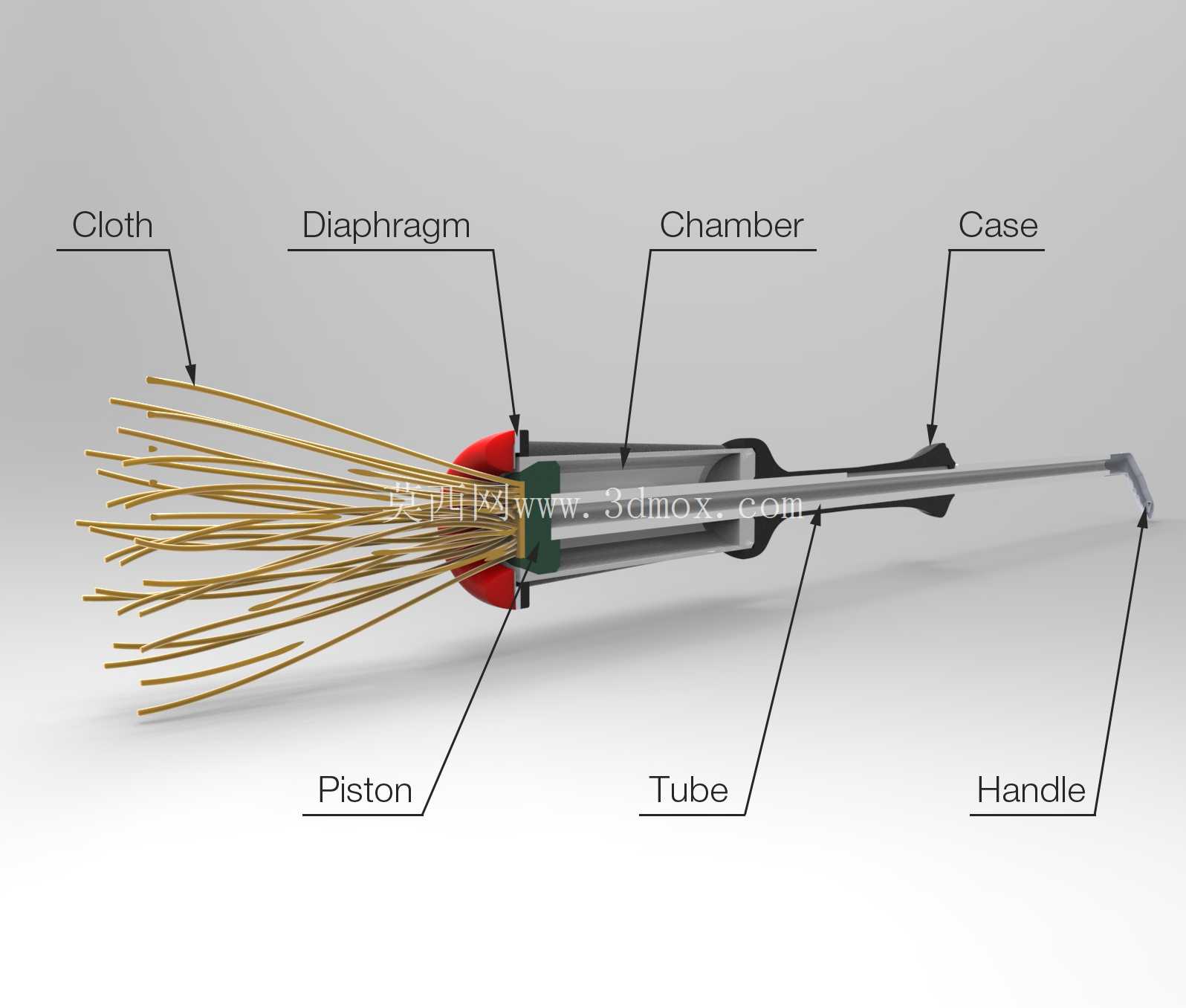

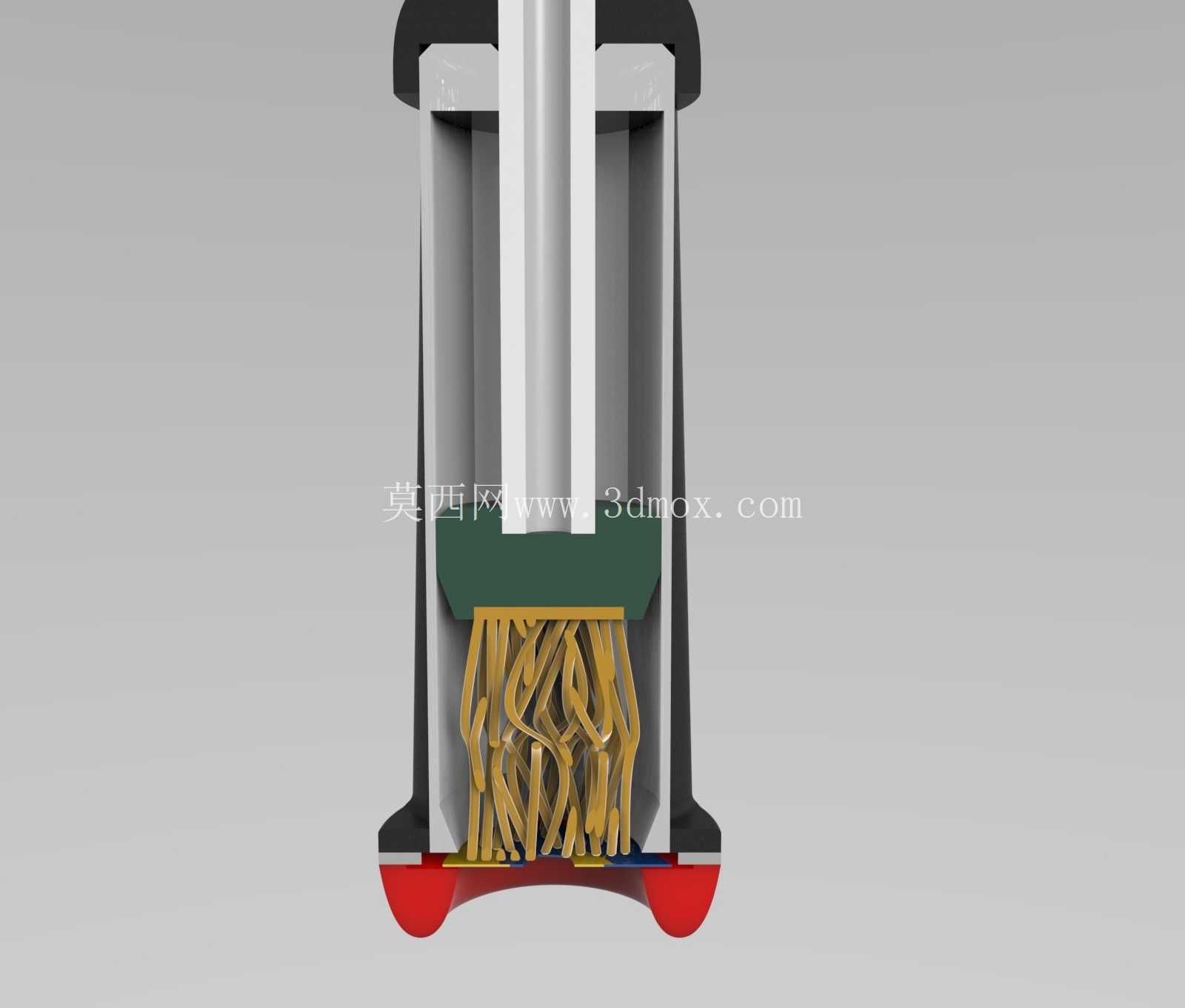

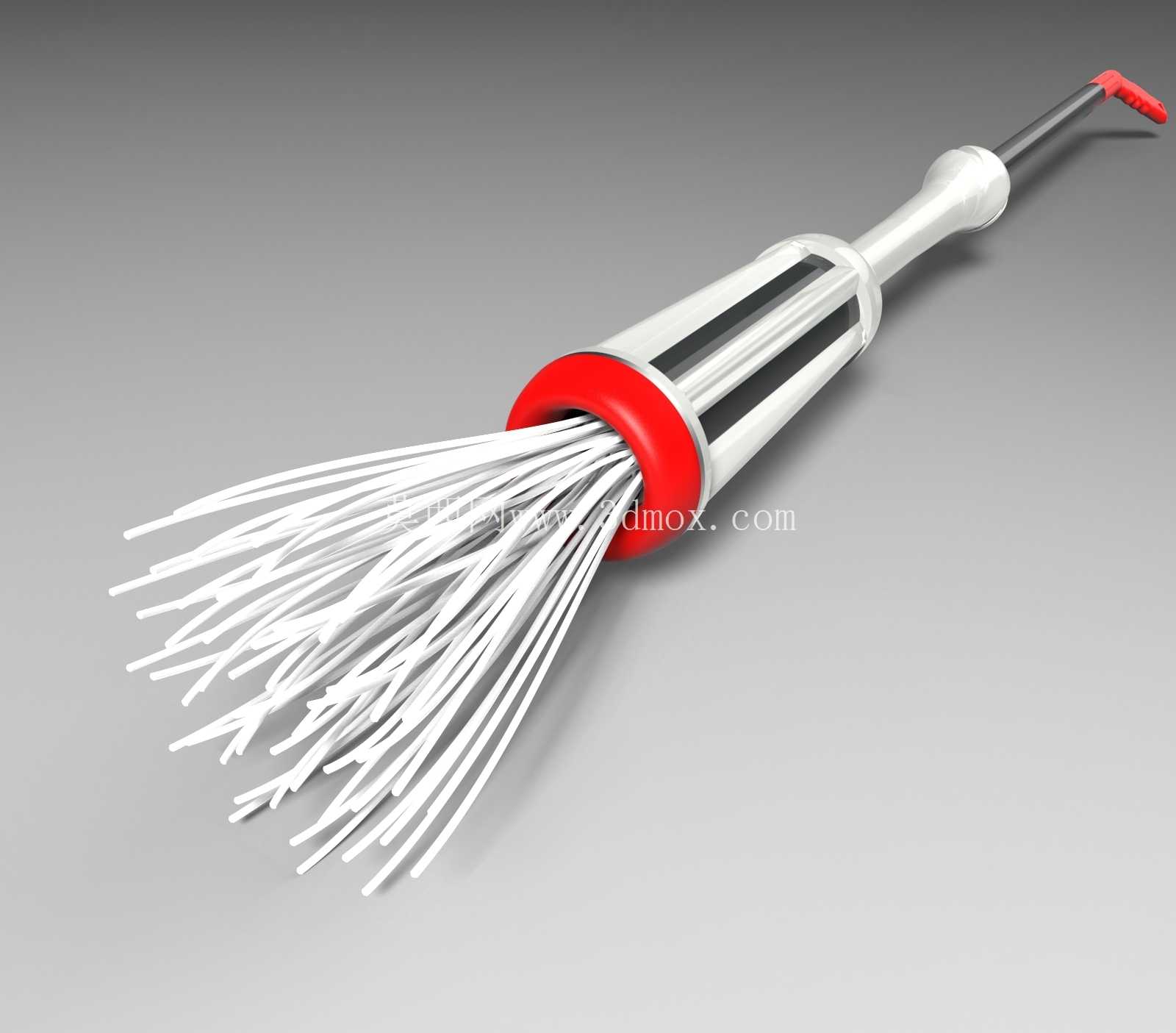

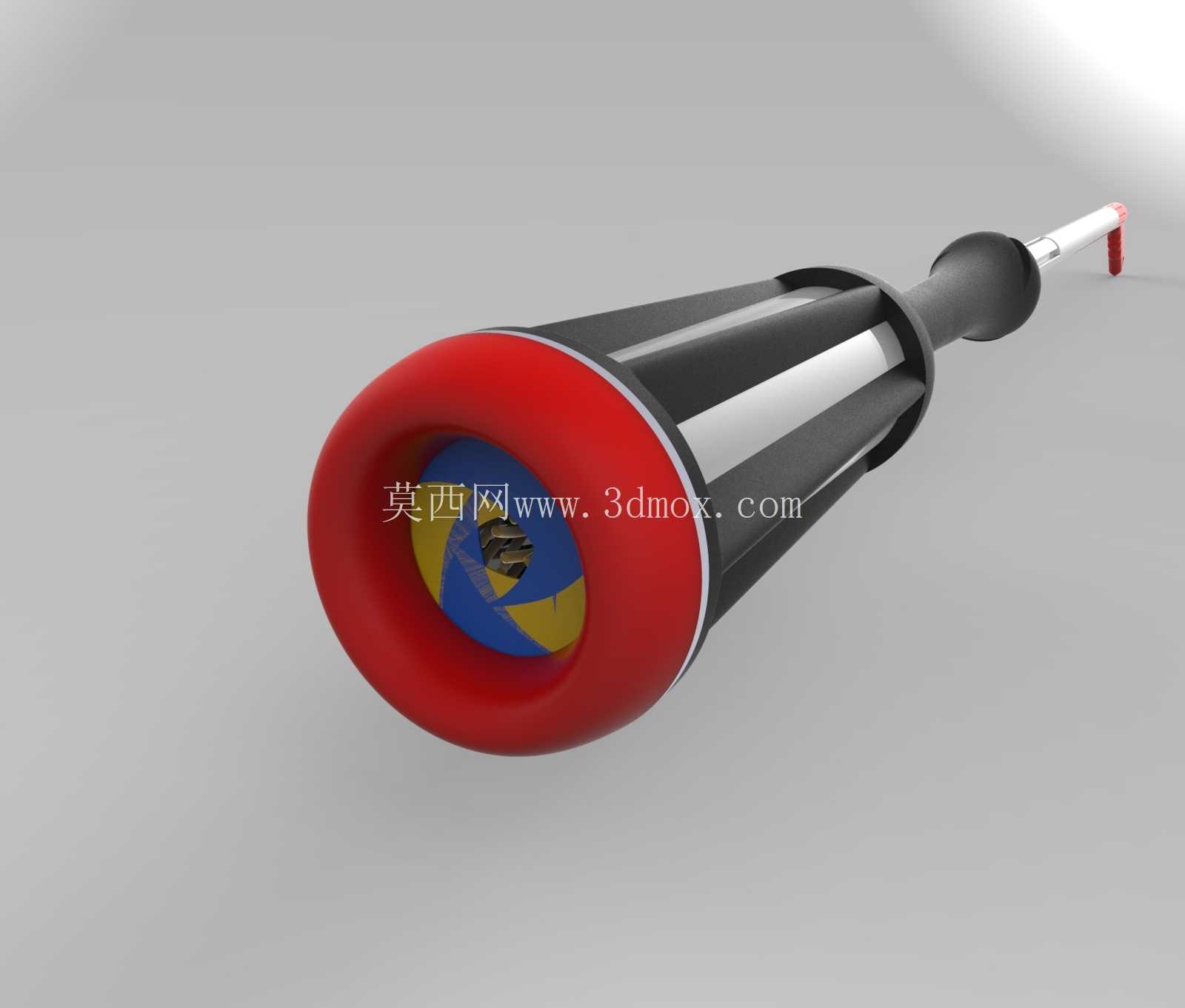

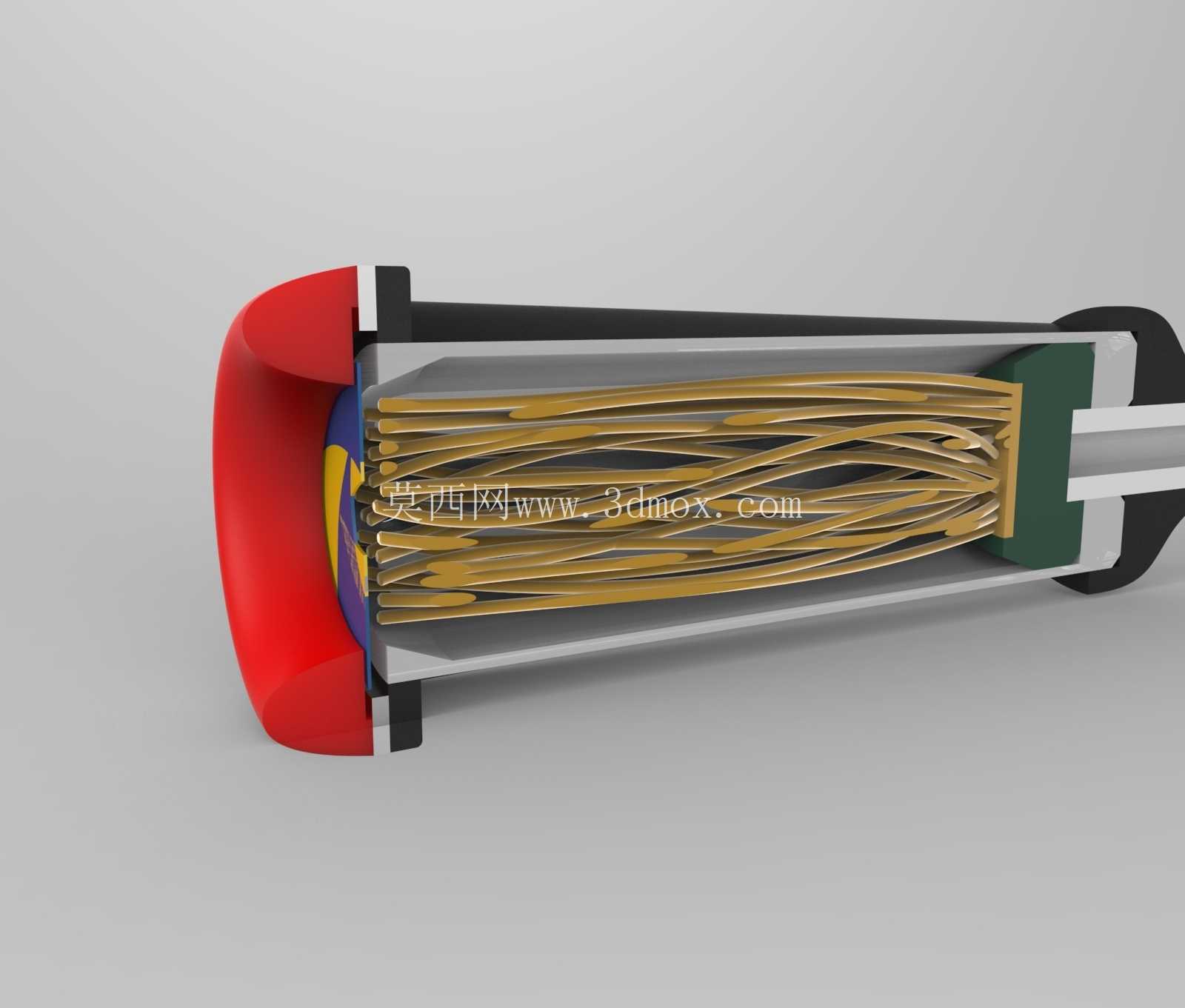

　　该结构针对传统拖把挤水不彻底、操作费力的痛点设计，核心采用半封闭腔室搭配柔性隔膜的组合方案，适配日常家居、商用办公场所的硬质地面清洁作业场景，可在拖拭完成后无需手部接触拖布即可完成挤水操作，避免清洁过程中脏污沾手的问题。从功能实现逻辑来看，拖布布置在半封闭的腔室内部，隔膜组件与外部握持杆的旋转动作联动，当使用者沿杆体轴向施加推力并配合旋转动作时，隔膜会沿腔室径向做收合动作，这个过程中隔膜不会完全闭合，预留的导流间隙可以保证被挤压出的污水顺着间隙向外流出，不会在腔室内积存造成二次污染；当杆体沿相反方向旋转时，隔膜复位张开，拖布恢复蓬松状态，可继续进行拖拭作业，整个Spin phase旋转阶段的动作行程经过反复校核，既保证挤水压力足够挤出拖布中90%以上的存留水分，又不会因为过度挤压造成拖布纤维的不可逆损伤，延长拖布的使用寿命。

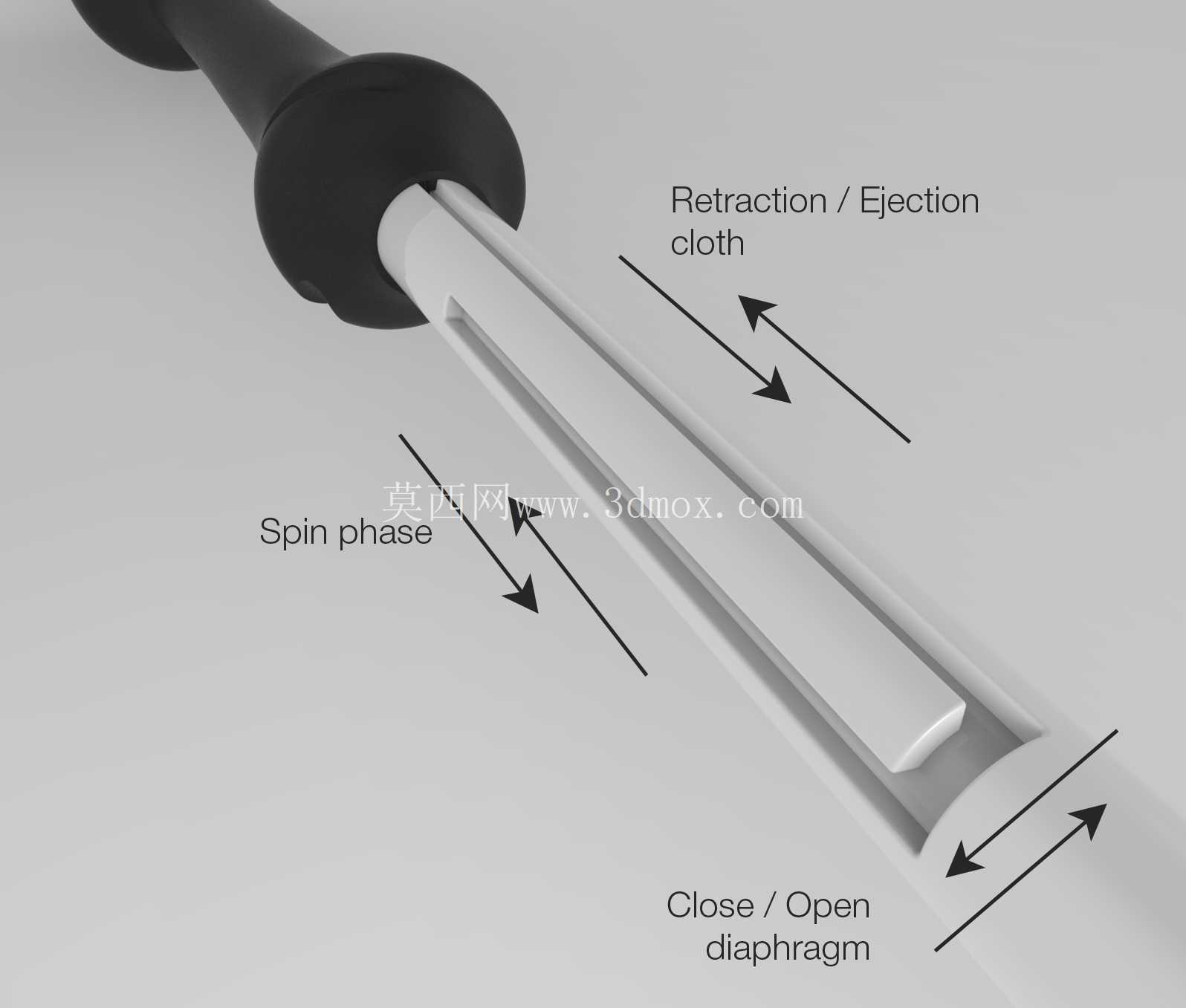

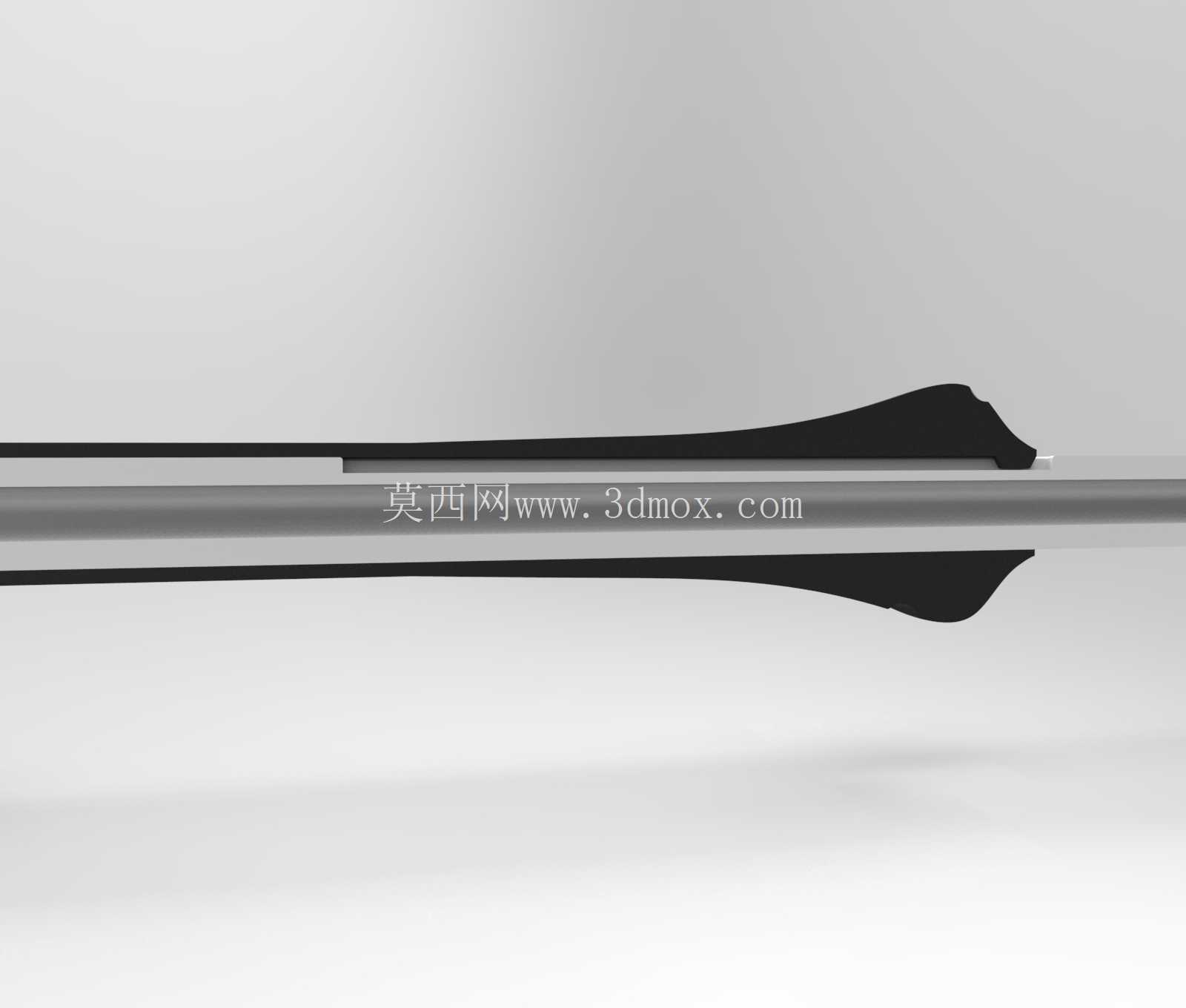

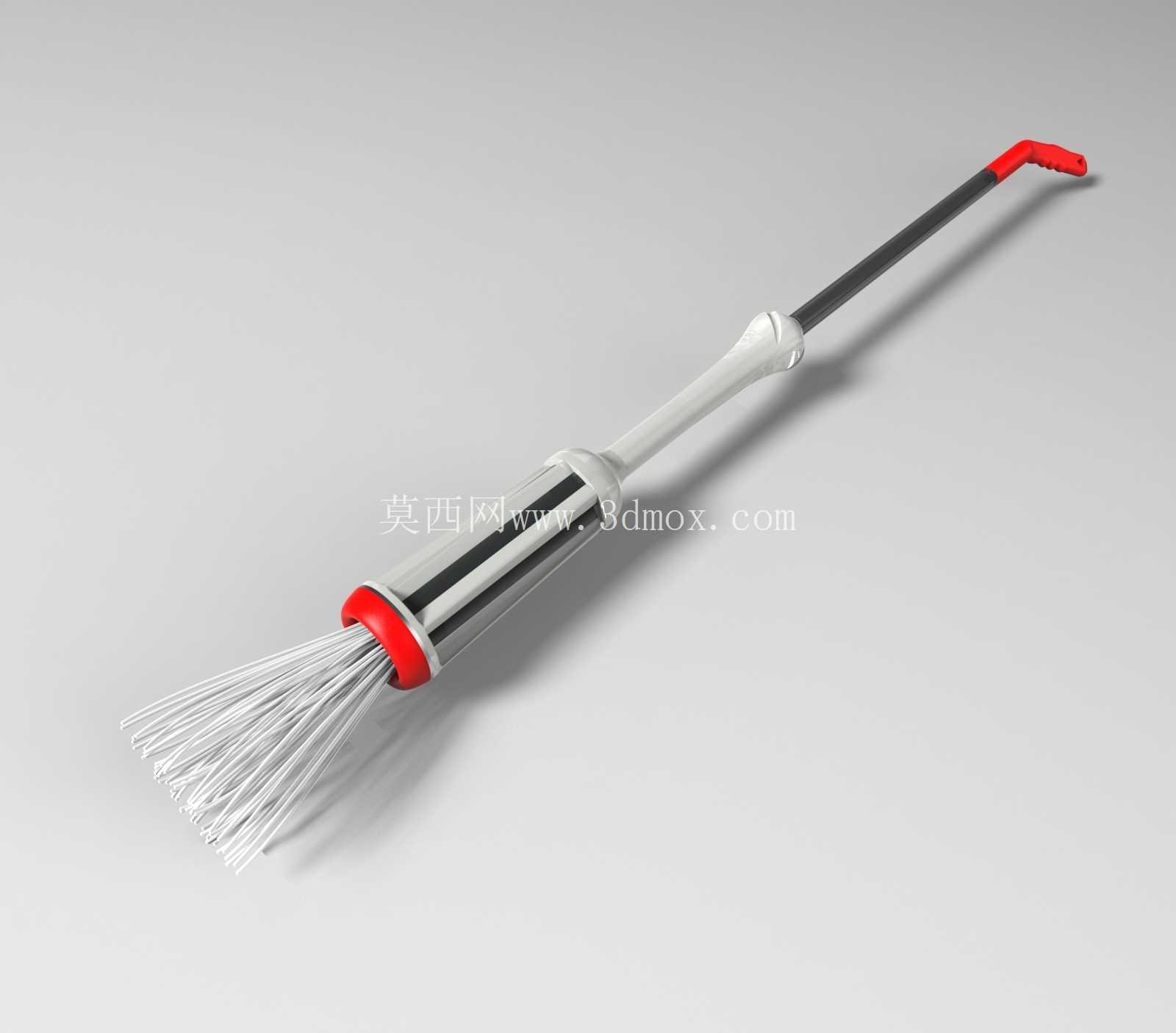

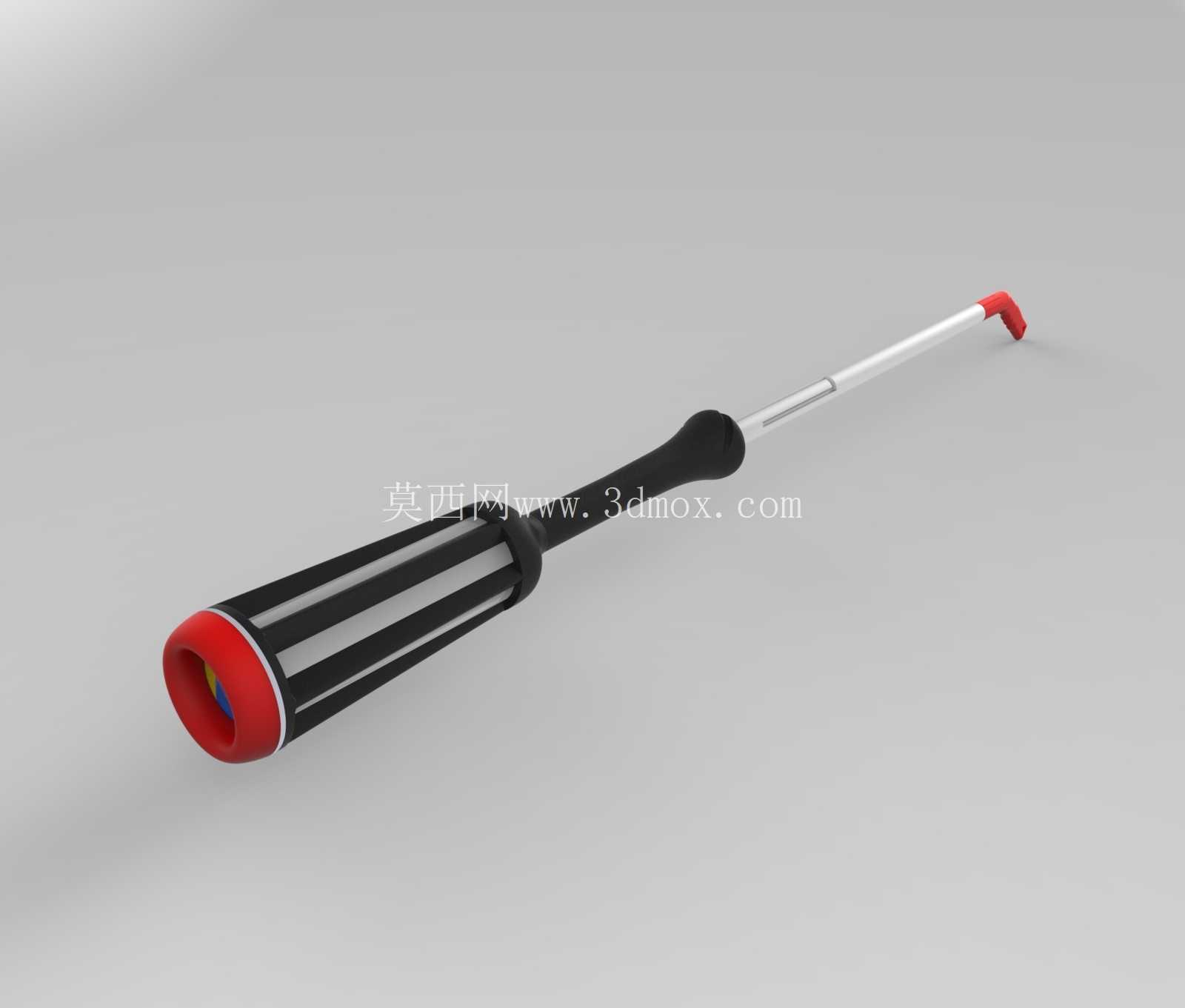

　　结构的外形尺寸适配常规清洁工具的握持习惯，握持段采用符合人体工学的变径设计，靠近操作端的位置设置有环形挡边，可避免清洁过程中污水顺着杆体流到使用者手部；隔膜组件的安装边界与腔室内壁的配合公差控制在0.2mm以内，既保证动作过程中隔膜滑动顺畅无卡滞，又不会因为间隙过大造成挤水压力泄漏。在结构细节设计上，Retraction/Ejection cloth对应的退布与排液通道采用斜向导流结构，挤压出的污水会顺着斜向通道直接流向拖把头下方，不会残留在结构缝隙中滋生异味；Close/Open diaphragm的动作触发点设置在杆体旋转行程的15°位置，使用者不需要刻意寻找操作位置，只要按照日常使用拖把旋转发力的习惯动作，即可自然触发隔膜的开合动作，学习成本极低。

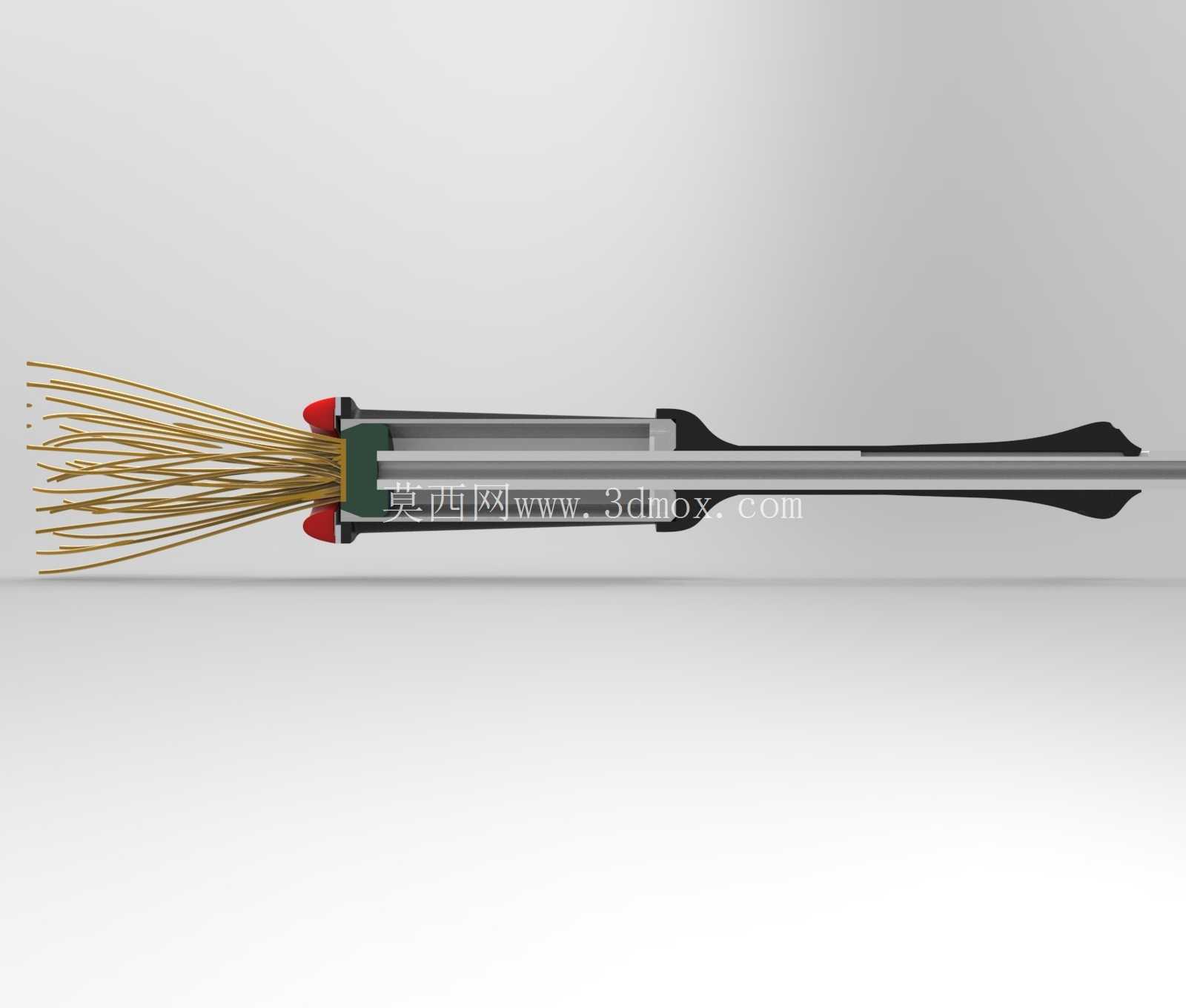

　　整个结构的传动部件全部内置在杆体与腔室内部，外部没有突出的传动零件，日常存放时不会勾挂其他物品，也避免了传动结构被灰尘、毛发缠绕造成的动作失效问题；拖布的更换采用快拆结构，不需要额外工具即可完成拖布的拆卸与安装，适配市面上多数常规规格的纤维拖布，降低后续使用的替换成本。从受力角度校核，隔膜的材质选用耐疲劳的柔性橡塑材料，经过10000次开合循环测试后，形变量不超过0.3mm，可保证长期使用后挤水压力不会出现明显衰减；杆体与腔室的连接部位采用径向锁紧结构，承受150N的轴向推力时不会出现松脱问题，适配不同使用者的操作力度。

　　该结构可直接适配现有常规拖把的杆体通用接口，不需要对现有生产线做大规模改造即可投产，既可以作为独立的清洁工具产品使用，也可以作为模块化组件搭配到现有清洁设备的拖拭单元中，适配商用清洁机器人、手推式洗地机等设备的末端拖拭结构改造，拓展应用场景。
