15英寸伺服变速设备专用调平螺丝结构

在工业传动设备的装配与运维环节，调平类紧固件的作用往往被低估，尤其是老式进口伺服变速设备的配套连接件，其尺寸精度、螺纹配合度直接决定整机运行的平稳性。这款适配15英寸Leblond Regal伺服变速机的调平螺丝，是针对老款进口设备维保替换需求设计的专用连接件，在设备安装校准、长期运行精度保持环节承担核心作用。

从实际应用场景来看，这类调平螺丝主要用于变速机壳体与安装基座之间的水平度微调，车间现场安装变速机时，受地面平整度、基座加工误差、设备长期运行后的基座沉降影响，变速机输入输出轴的同轴度会出现偏差，若偏差超出允许范围，会加速轴承磨损、增大传动噪音，甚至导致齿轮啮合失效。该调平螺丝通过外螺纹与基座安装孔的内螺纹配合，旋转六角头即可实现螺丝轴向伸出长度的微调，配合锁紧垫片可在调整到位后锁止位置，为变速机提供稳定的多点支撑，抵消安装面的形位误差。

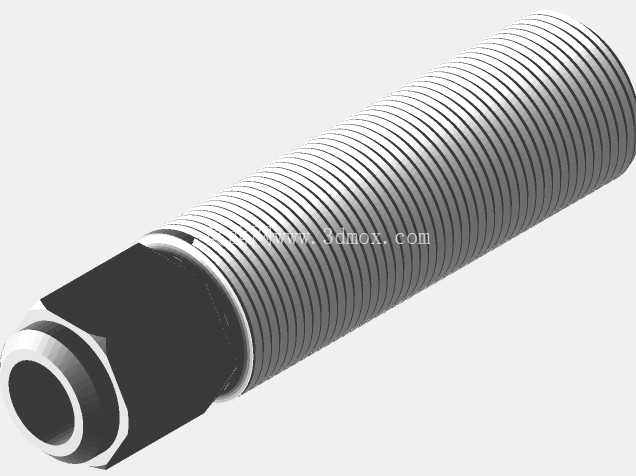

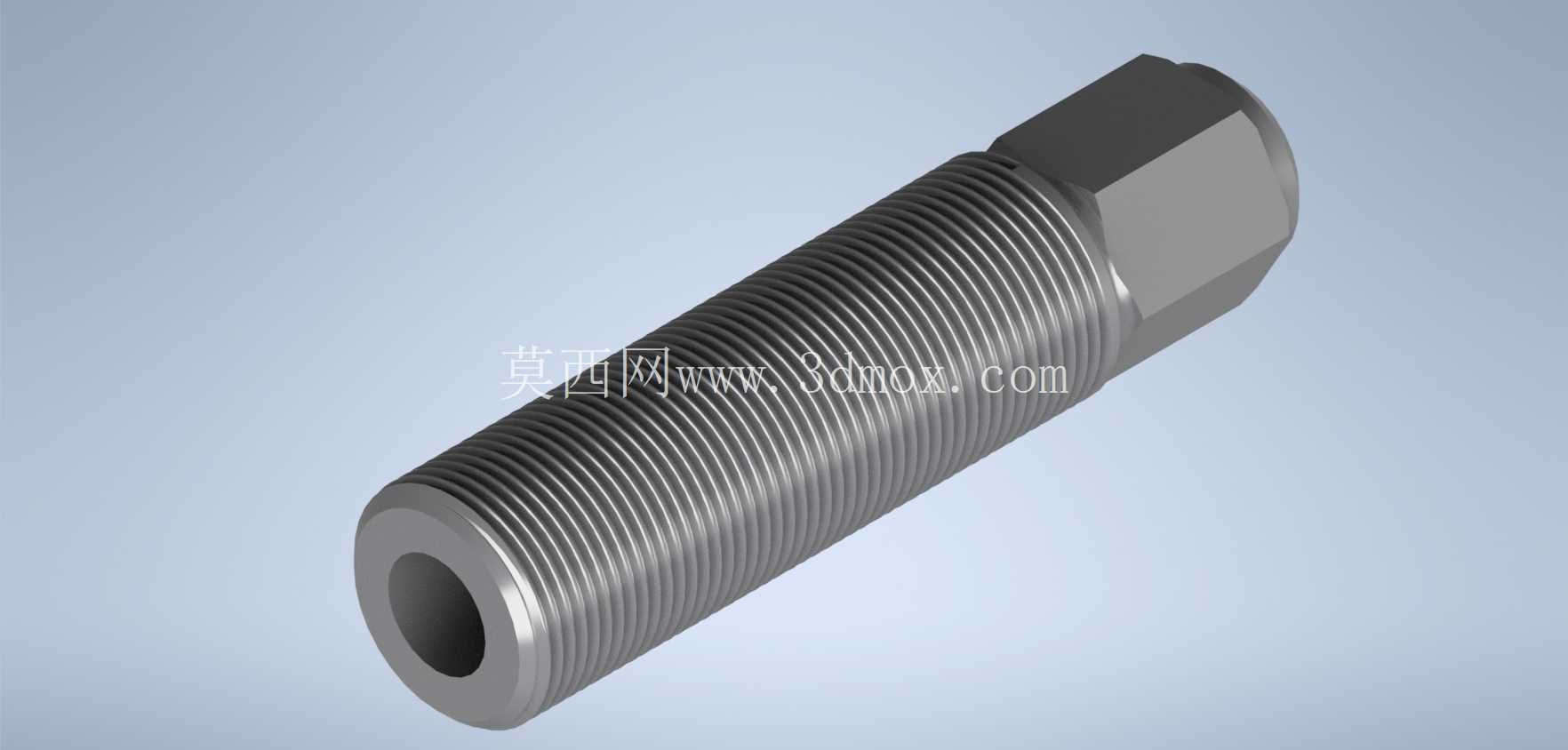

从结构设计思路来看，这款螺丝采用外六角驱动端+全螺纹杆身+端部内孔的结构，没有采用常规内六角或一字槽驱动，是考虑到设备安装位置操作空间有限，外六角头可适配开口扳手、套筒等多种工具，在狭窄空间内也能施加足够的拧紧力矩，避免驱动槽打滑失效。杆身采用7x1-16 UN统一螺纹，这是美制传动设备常用的细牙螺纹规格，细牙螺纹的螺距更小，微调精度更高，每旋转一圈的轴向进给量仅为1/16英寸，可实现亚毫米级的高度调整，完全满足伺服变速机0.02mm/m的安装水平度要求。螺纹段覆盖整个杆身有效长度，可根据安装间隙需求灵活调整旋入深度，适配不同厚度的安装垫片与基座结构。

端部设计的轴向内孔并非减重结构，而是为了适配设备内部的润滑油路，部分老款Regal变速机的安装支撑点需要通入润滑油对配合面进行润滑，内孔可作为油路通道，让润滑油直达螺丝与基座的配合面，减少螺纹副的锈蚀与磨损，方便后期维保调整时螺丝可顺利旋动，不会因长期锈蚀卡死在基座螺纹孔内。螺丝头部与杆身的过渡位置采用圆角过渡，避免热处理及受力时出现应力集中，在设备长期运行产生振动的工况下，不会因应力集中出现杆部断裂的问题。

从安装边界尺寸来看，这款螺丝的有效螺纹长度可覆盖15英寸伺服变速机常规安装间隙的调整范围，六角头的对边尺寸符合美制紧固件标准，可与现有维保工具完全适配，不需要定制专用拆装工具。安装时需要注意，螺纹旋合长度不能低于杆径的1.5倍，保证足够的连接强度，调整时需要对角同步调整多个支撑点的螺丝，避免单点位受力过大导致壳体变形，调整到位后需要采用双螺母锁紧结构，防止设备运行振动导致螺丝回松，影响水平度精度。

在三维建模过程中，这类紧固件的建模重点在于螺纹的准确建模，不能采用装饰螺纹线简化处理，因为细牙螺纹的牙型角、螺距误差会直接影响3D打印或机加工后的配合精度，建模时需要严格按照UN螺纹的牙型标准绘制螺旋扫描特征，保证螺纹中径的尺寸公差在允许范围内。六角头的倒角、端部内孔的同轴度也需要严格控制，避免加工后出现驱动端偏摆、油路不同心的问题。对于设备维保场景来说，准确的三维模型可提前模拟安装间隙，验证调整行程是否满足现场需求，减少现场测绘、反复试装的工作量，尤其对于进口老设备的备件替换，原厂备件采购周期长、成本高，通过准确的三维模型进行自制加工，可大幅缩短维保周期，降低设备停机损失。

这类调平螺丝虽然属于小型紧固件，但其设计细节完全围绕设备实际使用工况展开，从驱动形式、螺纹规格到端部结构，每一处设计都对应实际装配、运维中的具体需求，没有冗余结构，也不存在功能缺失，是工业紧固件适配专用设备的典型设计案例，对于同类传动设备的支撑调平结构设计也有参考价值。
