铸造用丝状过滤组件三维结构设计

项目分类:铸造模 发布时间:2026-05-21 ID:1154811
  • 铸造用丝状过滤组件三维结构设计
  • 铸造用丝状过滤组件三维结构设计
  • 铸造用丝状过滤组件三维结构设计
  • 铸造用丝状过滤组件三维结构设计
  • 铸造用丝状过滤组件三维结构设计
  • 铸造用丝状过滤组件三维结构设计
  • 铸造用丝状过滤组件三维结构设计
  • 铸造用丝状过滤组件三维结构设计
  • 铸造用丝状过滤组件三维结构设计
  • 铸造用丝状过滤组件三维结构设计
  • 铸造用丝状过滤组件三维结构设计
  • 铸造用丝状过滤组件三维结构设计

  在金属液浇注成型的铸造生产环节,熔渣、非金属夹杂的混入是影响铸件成品率的核心因素之一,这类丝状过滤组件正是为解决该类问题设计的核心辅件,常布置在浇注系统的横浇道末端、内浇口前端位置,当高温金属液流经组件时,交错排布的丝状结构可以通过物理拦截、吸附挂渣的方式,将金属液中裹挟的密度较小的熔渣、氧化皮、耐火材料碎屑阻隔在过滤段上游,避免杂质进入型腔造成铸件夹渣、气孔、冷隔等缺陷,有效提升铸件内部致密度与表面质量,降低后续机加工环节的刀具损耗与废品率。

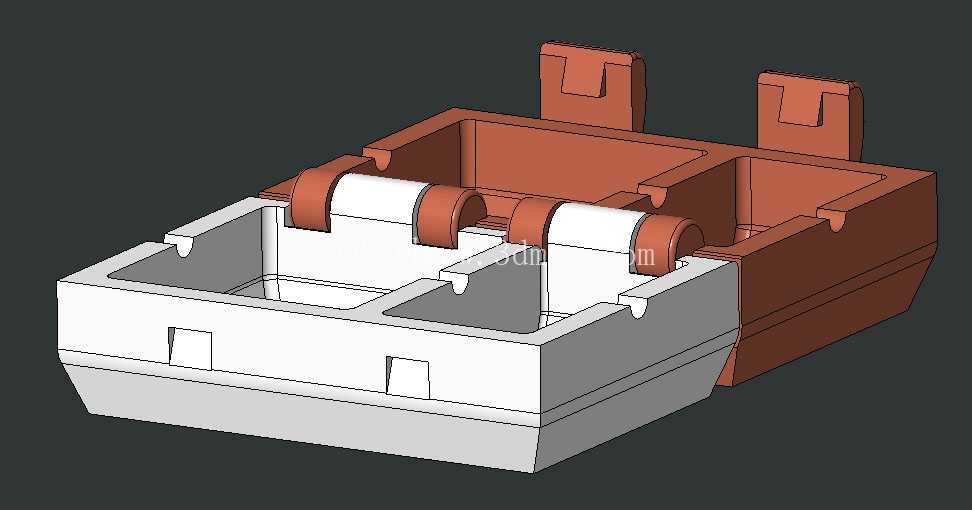

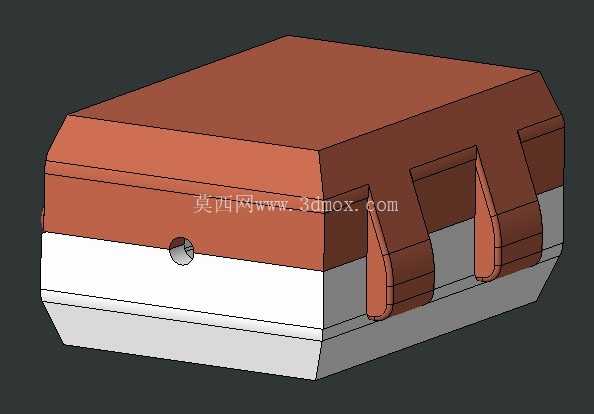

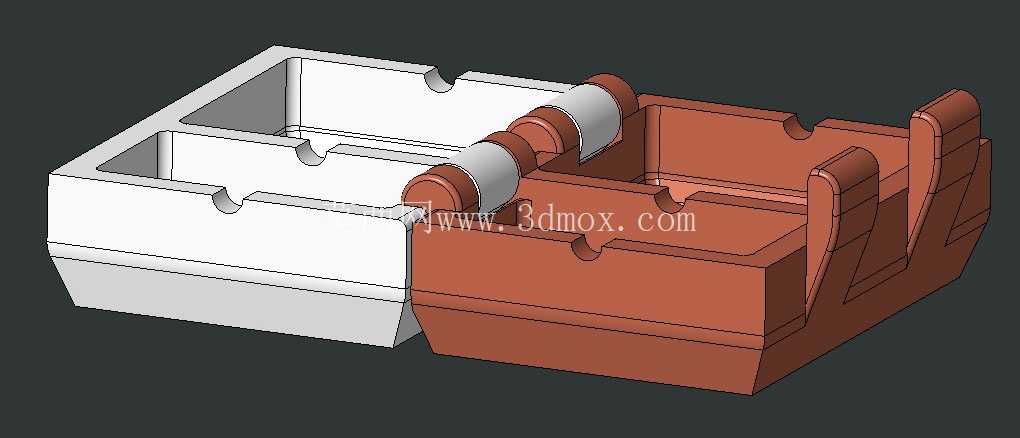

  从结构设计逻辑来看,该组件采用分体式组合壳体结构,上半部分为带导流坡面的承压腔体,坡面角度经过反复校核,既可以保证金属液进入腔体后流速平稳降低,给杂质上浮留出足够的沉降空间,又能避免直角结构造成的金属液紊流、卷气问题;壳体两侧设置的凸起卡扣结构,是为了匹配浇注系统内的安装卡槽,安装时直接卡入预置的定位槽即可完成固定,不需要额外的粘接或紧固件连接,能够承受金属液充型过程中的冲击载荷,不会出现移位、脱落的问题。

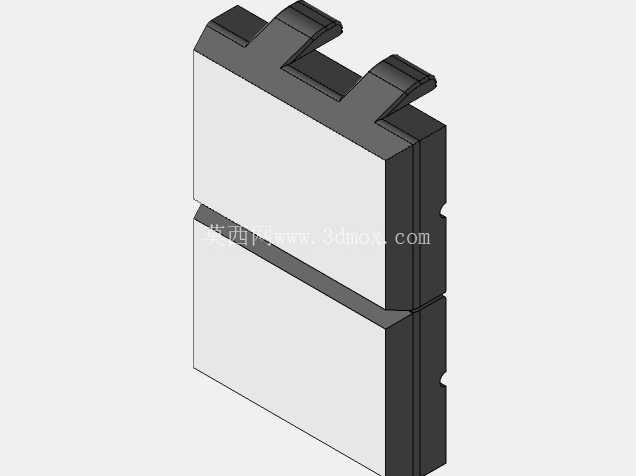

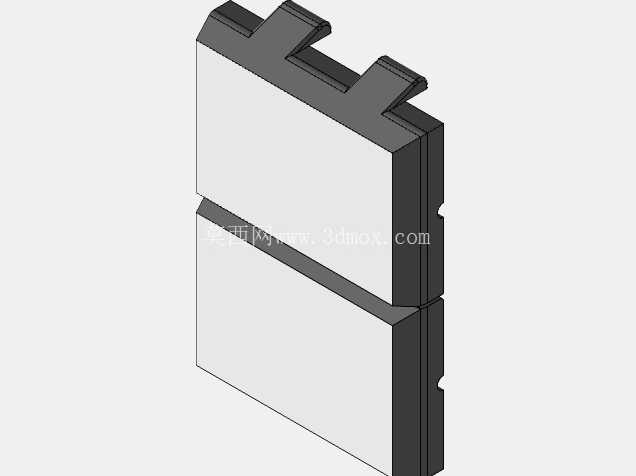

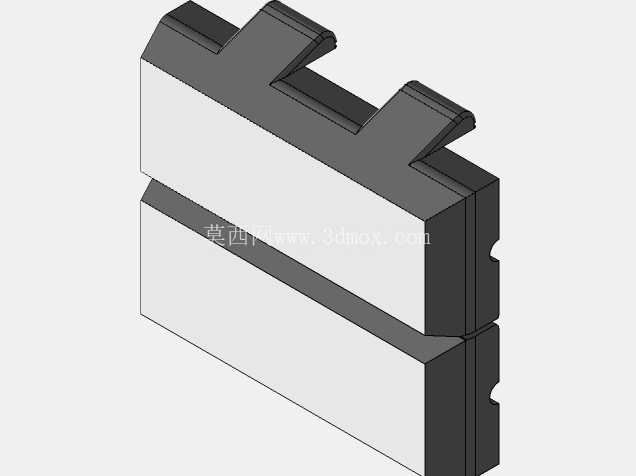

  壳体下半部分为平直的安装基座,基座端面加工有定位基准面,安装时可以直接贴合浇道的拼接端面,保证配合面无间隙,避免金属液从侧边缝隙绕流、降低过滤效果;侧面开设的通孔为排气溢流孔,当金属液充满过滤腔体时,腔体内裹挟的气体可以从该孔顺利排出,减少充型过程中的气阻问题,同时也能作为金属液充满腔体的观察标识,方便现场操作人员判断充型进度。该系列过滤组件设置了三种不同的尺寸规格,分别对应25x35x50、20x35x50、25x20x50的外形边界,不同规格可以匹配不同浇注流量的铸造场景:尺寸较大的规格适用于中大件铸铁、铸钢件的浇注系统,能够承载更大的金属液通过量,容渣量也更高;尺寸偏小的规格则适配小型精密铸件的浇注场景,安装占用空间更小,可以布置在空间紧凑的直浇道与内浇道衔接位置。

  在建模过程中,所有配合面的公差都按照铸造工装的配合要求做了预留,卡扣结构的拔模角度参考了覆膜砂模具的成型要求设置,避免模具生产过程中出现脱模卡滞的问题;壳体的壁厚经过强度校核,既可以保证在高温金属液长时间冲刷下不会出现变形、烧穿,又不会因为壁厚过大造成金属液温降过快、影响充型流动性。内部的丝状过滤单元采用交错排布的结构设计,丝径与丝间距根据不同过滤精度要求做了区分,既保证足够的通流面积,避免过滤段造成浇道阻流、充型速度不足,又能保证对不同粒径杂质的拦截效果,丝状单元与壳体的连接位置做了圆弧过渡处理,避免应力集中造成的结构断裂,能够承受金属液充型瞬间的冲击载荷。在实际生产应用中,这类过滤组件不需要对原有浇注系统做大幅改动,只需要在浇道设计阶段预留对应尺寸的安装位即可,适配性较强,既可以用于粘土砂造型的普通铸件生产,也可以用于覆膜砂精密铸造、消失模铸造等不同工艺场景,针对不同的铸造合金材质,只需要调整过滤丝的材质与壳体的耐温等级,就可以满足铸铁、铸钢、有色合金等不同金属液的过滤需求。
