云朵造型空中巡逻控制器外壳结构设计

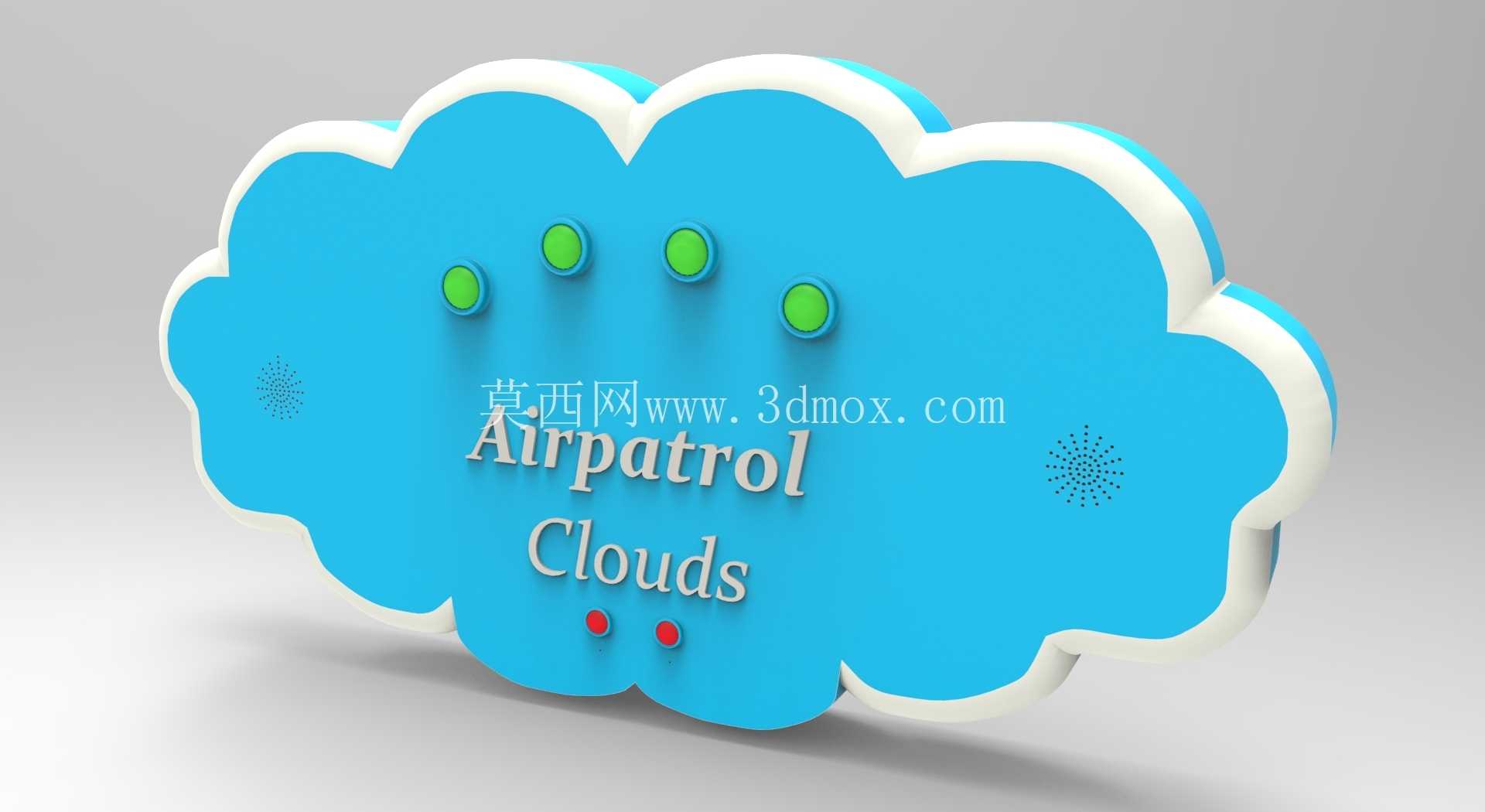

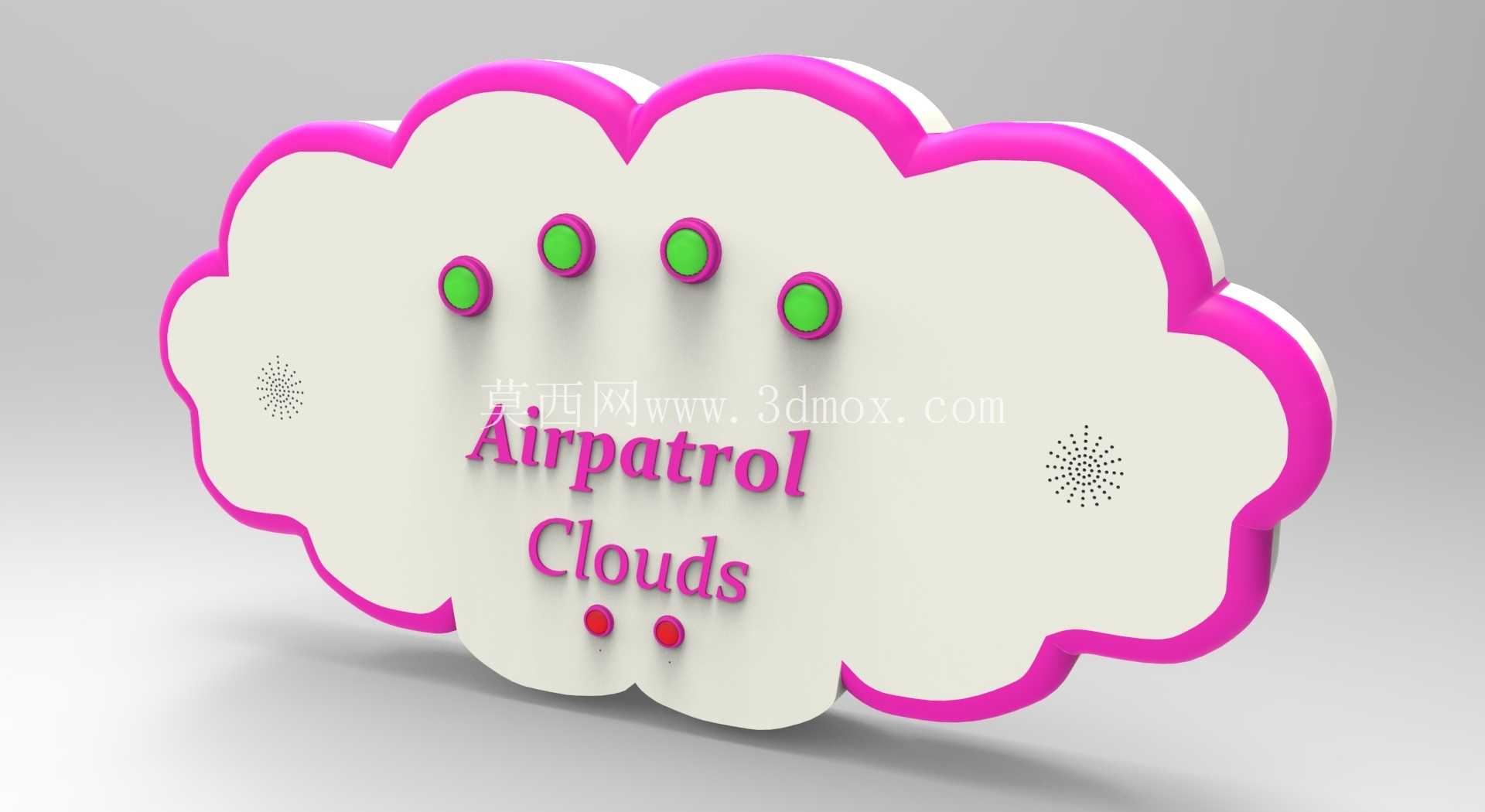

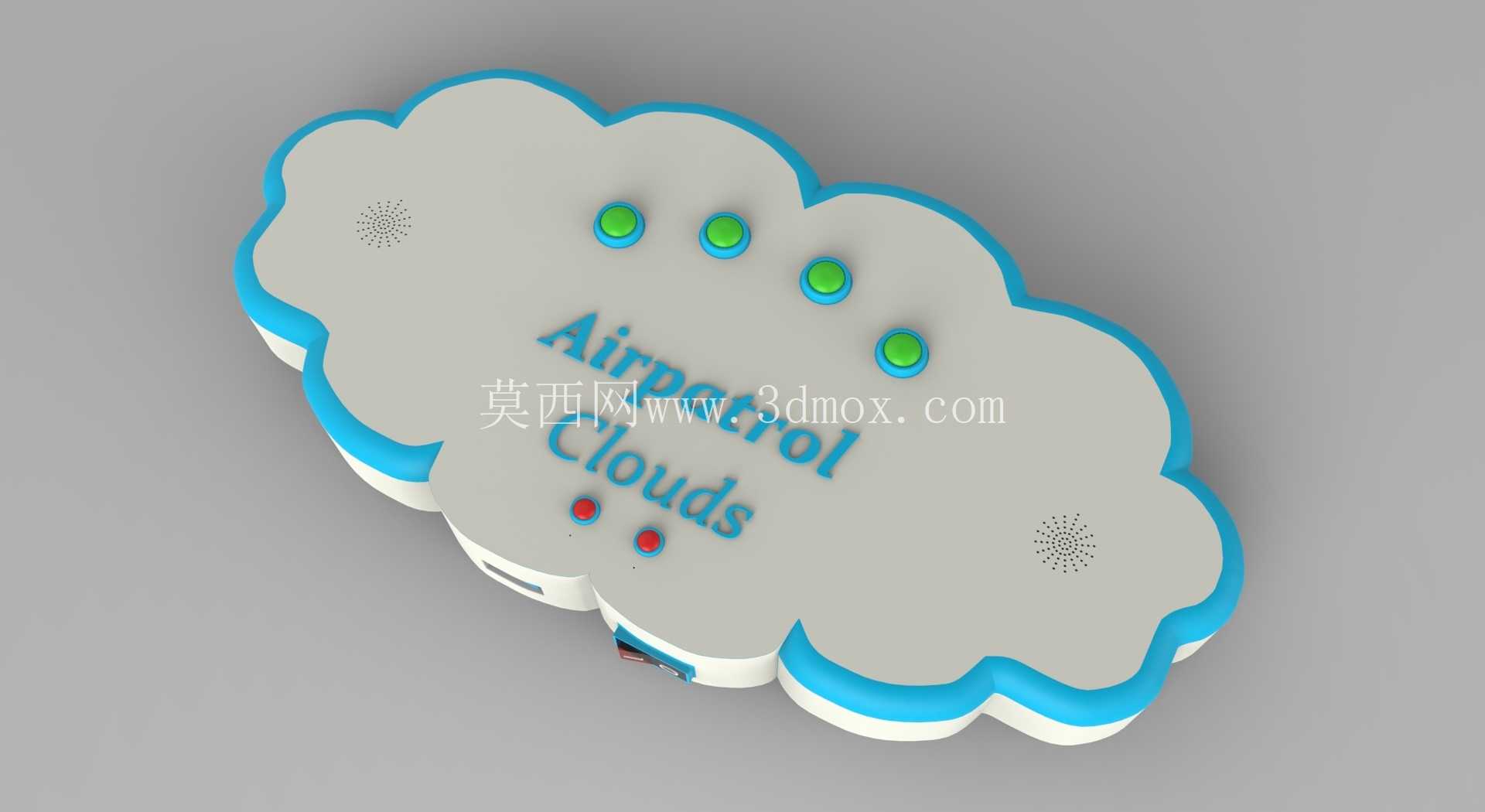

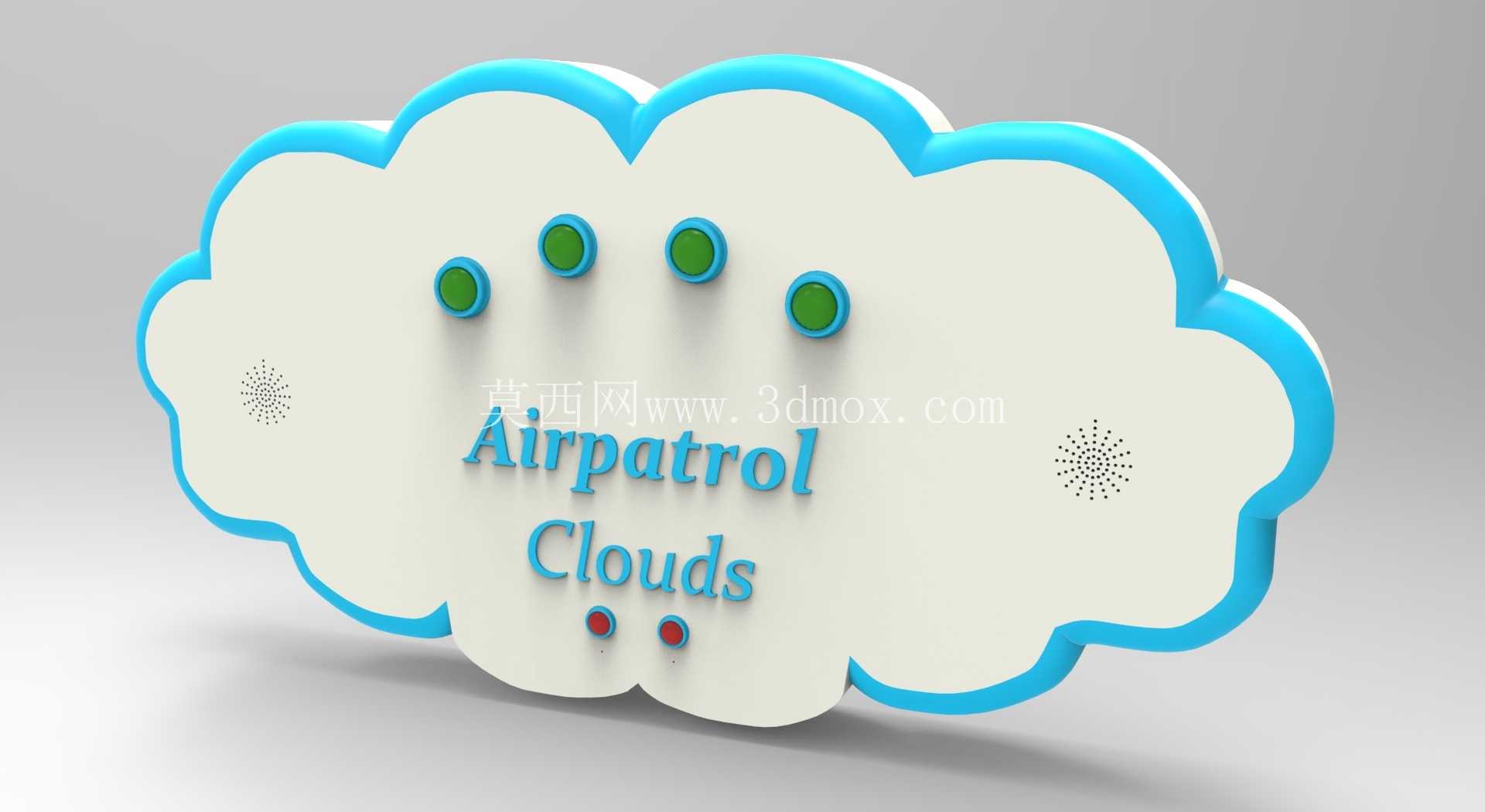

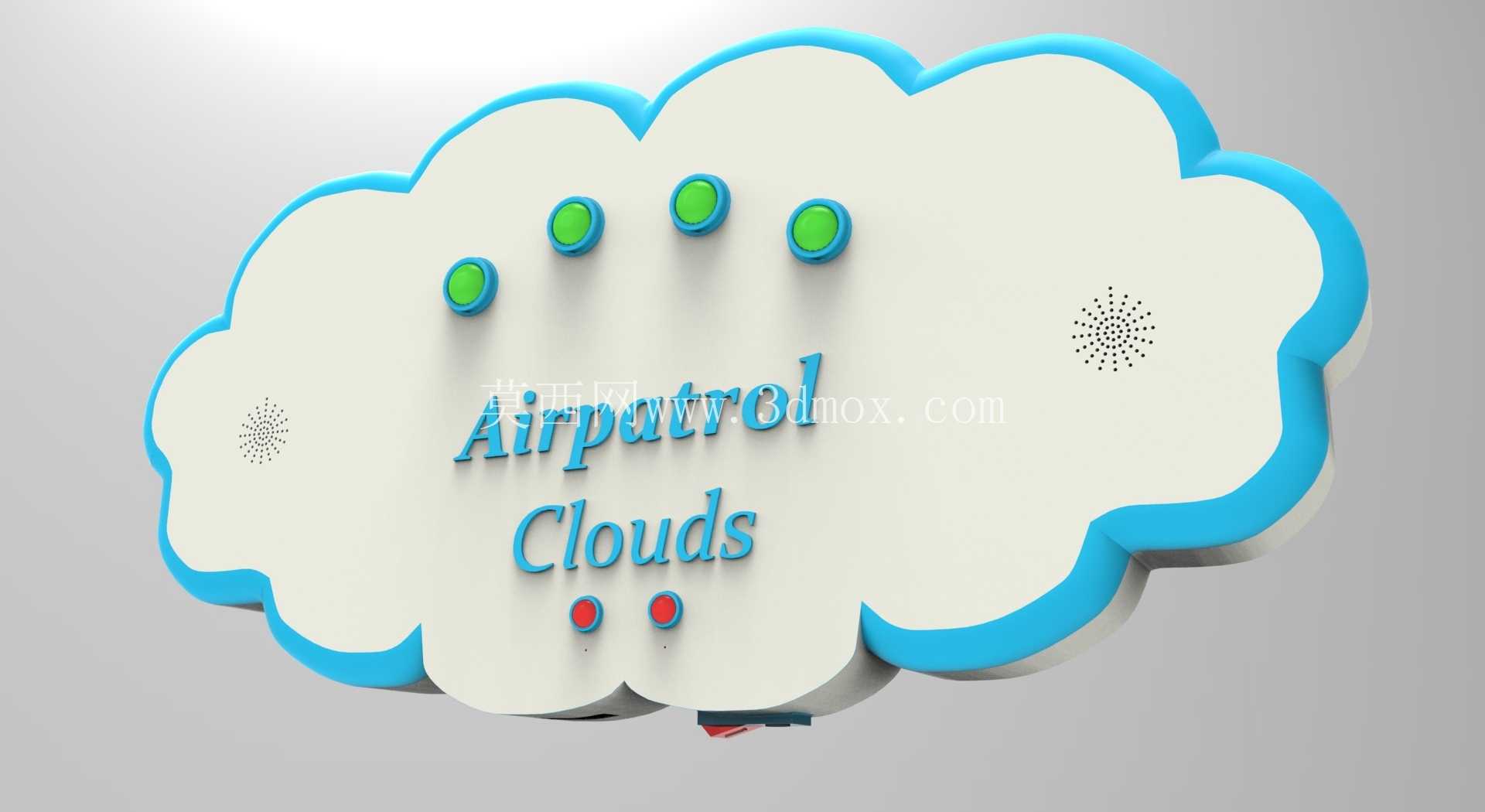

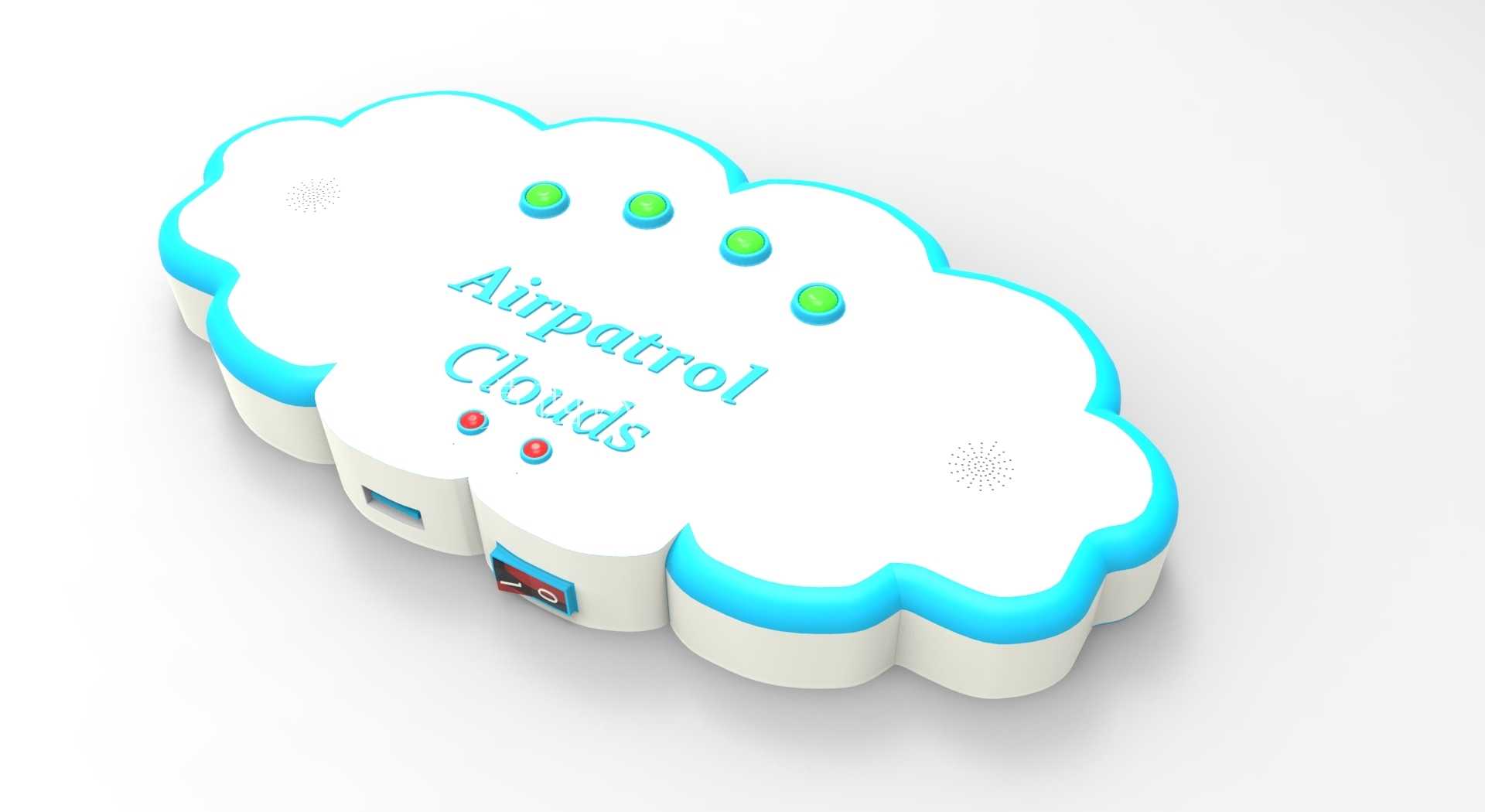

　　这款空中巡逻控制器外壳采用云朵仿生造型设计，打破传统工业控制器方正刻板的外观形态，适配低空巡逻类电子设备的户外部署场景，可搭载于小型空中巡逻载体、区域安防监测点位等场景下使用，作为核心控制电路的承载防护结构，为内部主控板、信号收发模块、状态指示组件提供可靠的物理防护与安装支撑。从结构设计逻辑来看，壳体采用分体式扣合结构，边缘做圆弧过渡处理，既能够降低户外使用过程中磕碰造成的结构损伤，也能减少风阻对搭载载体飞行稳定性的影响，整体轮廓的云朵形凸起边缘做等壁厚设计，适配铸造工艺的成型要求，避免壁厚不均导致的缩孔、变形等成型缺陷。

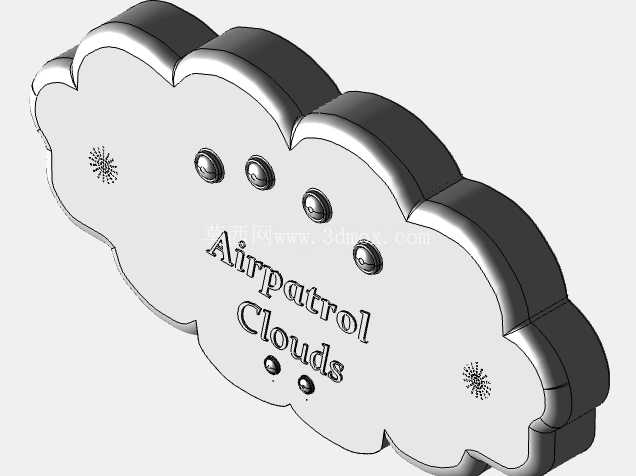

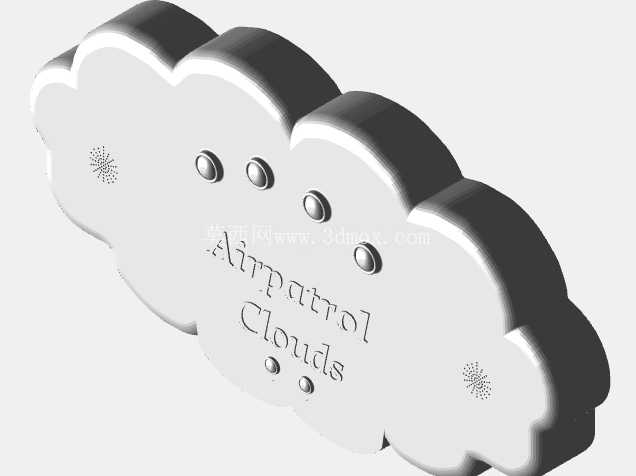

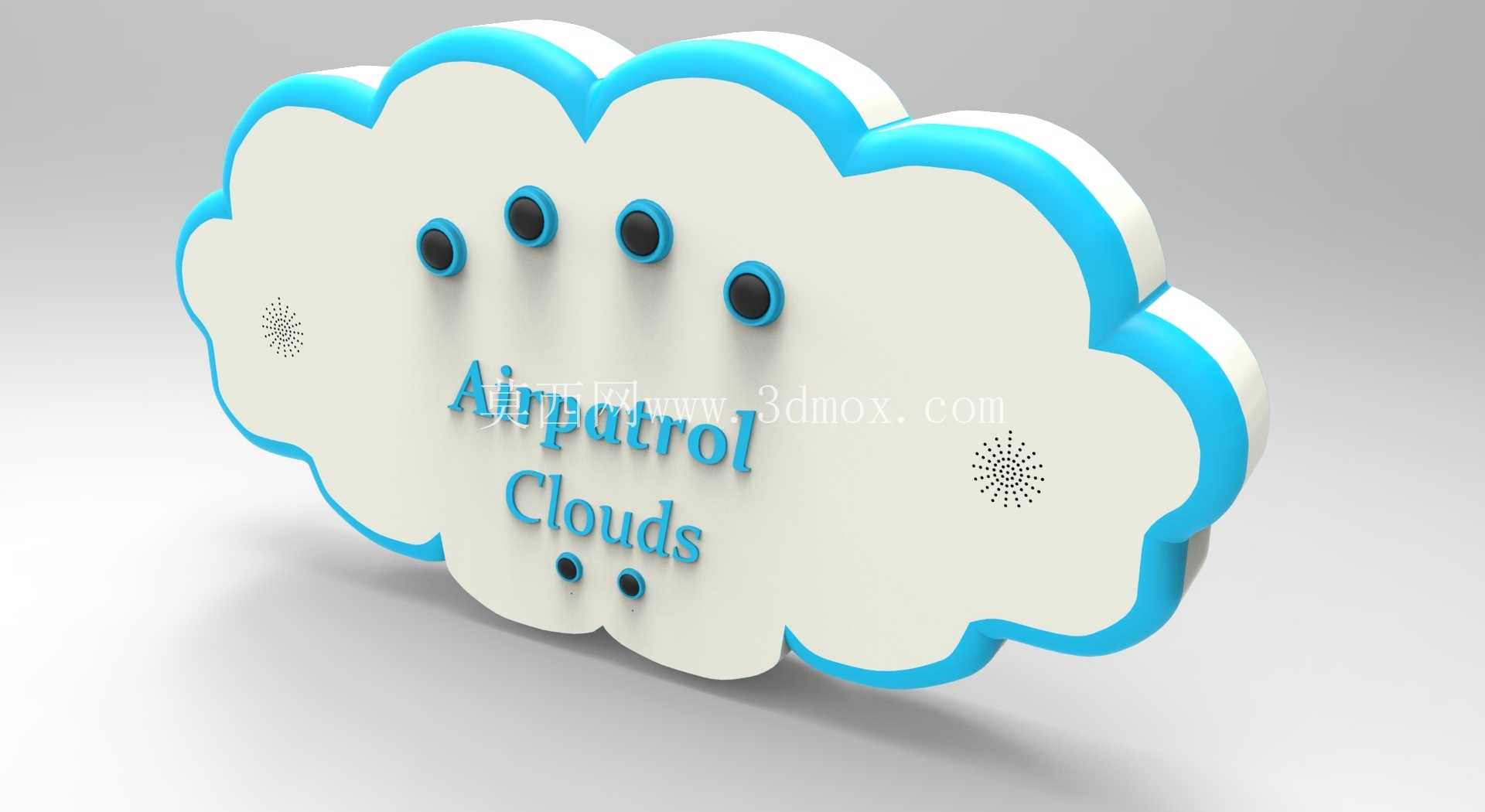

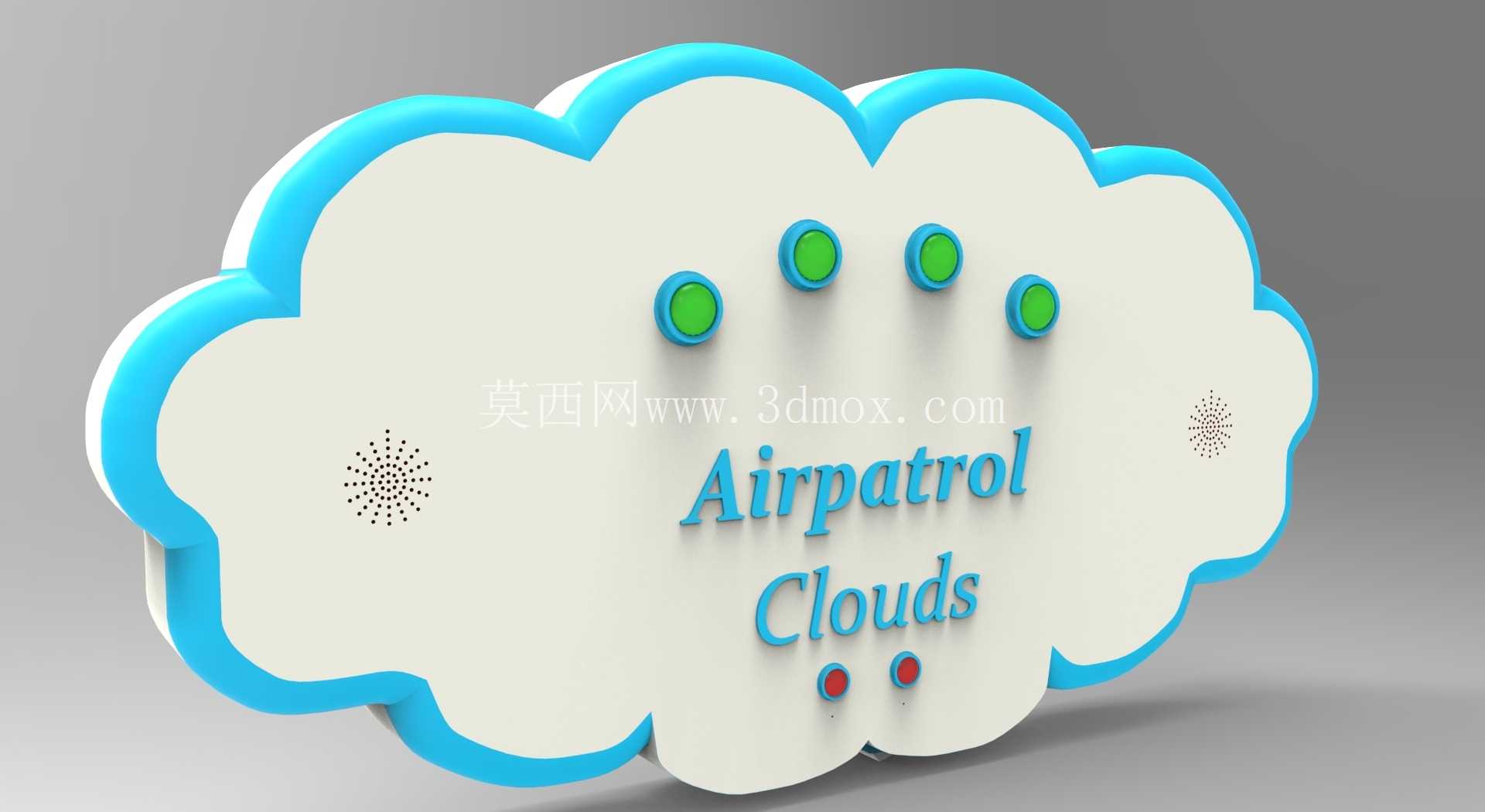

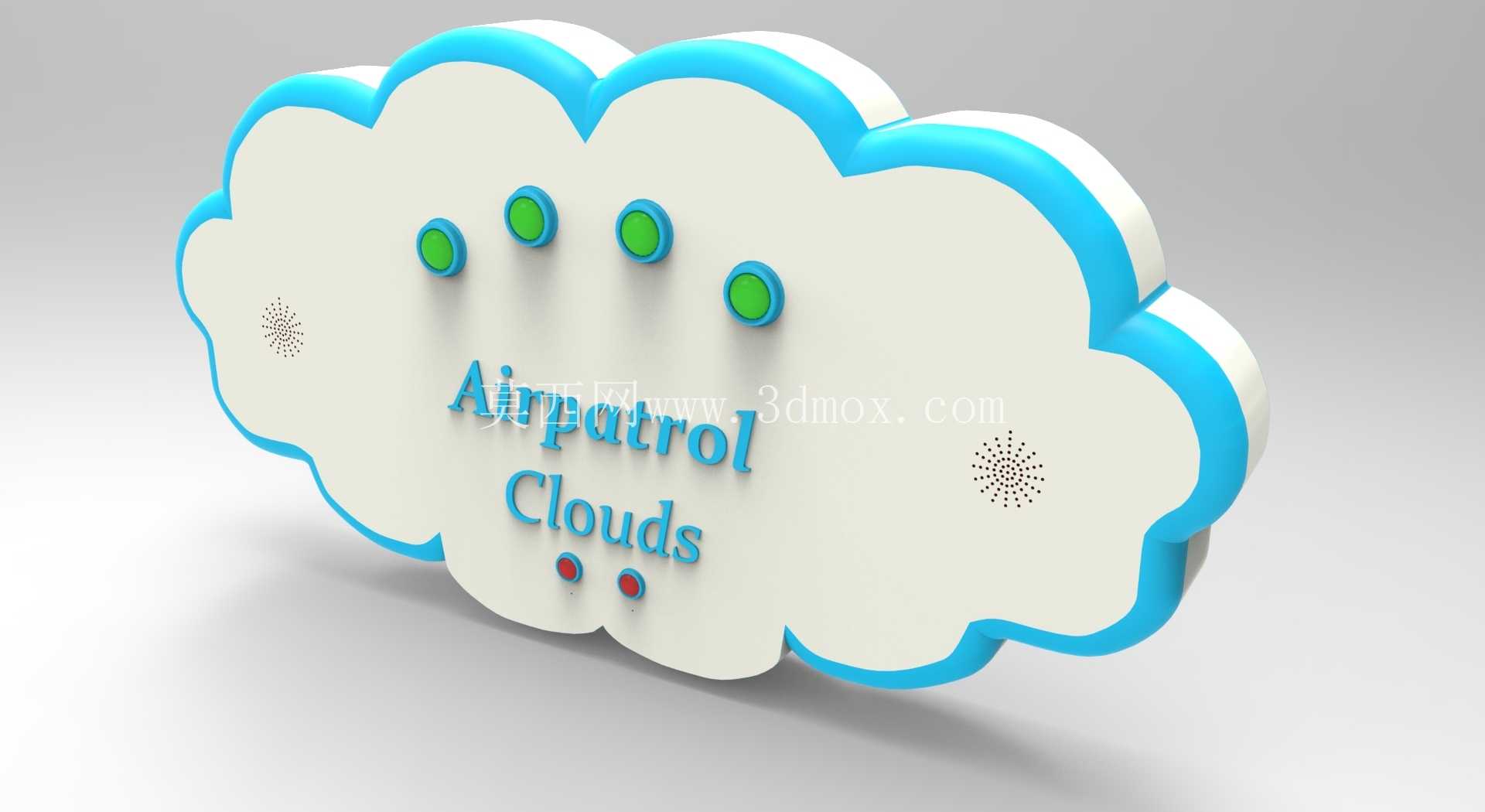

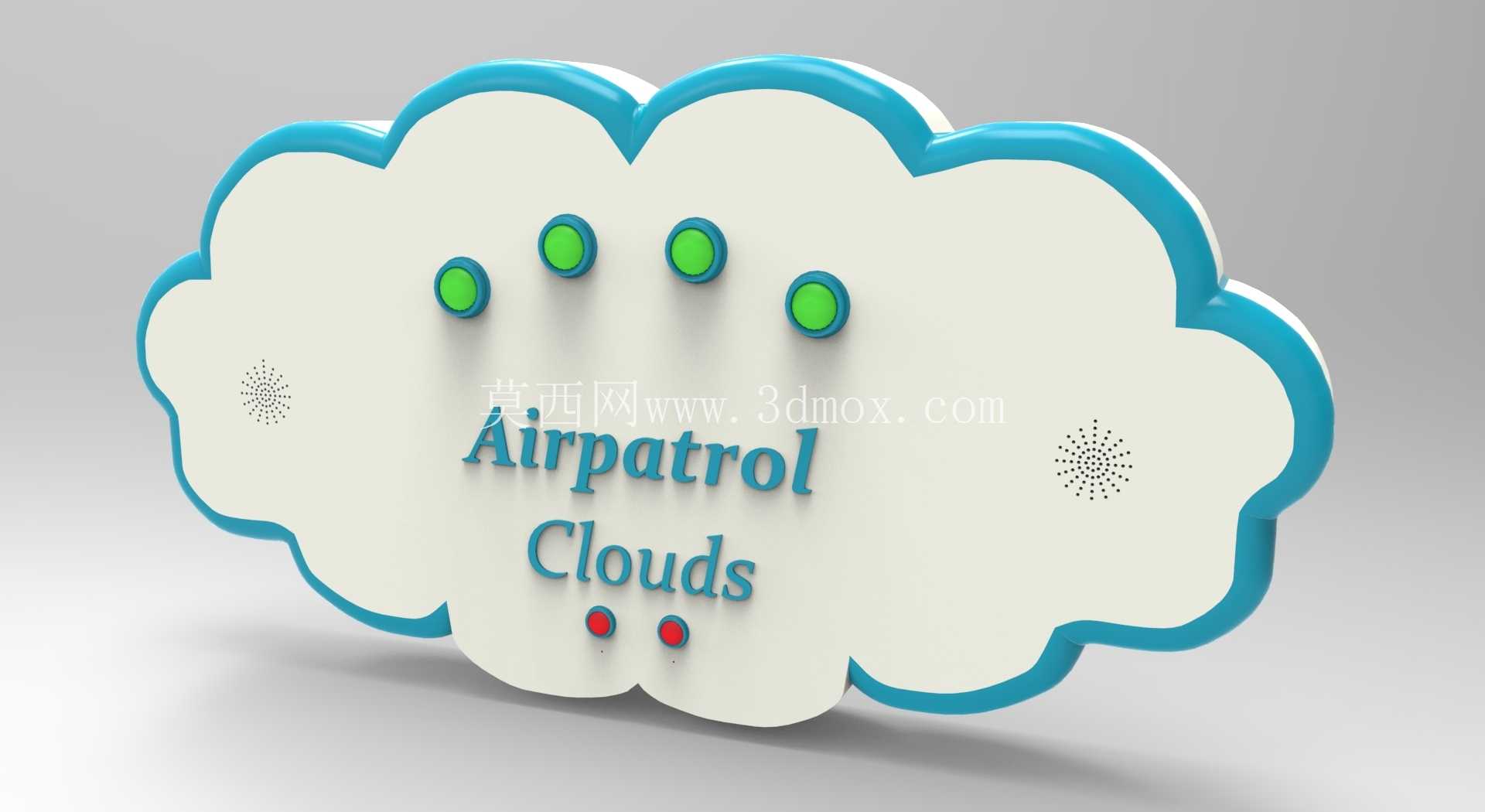

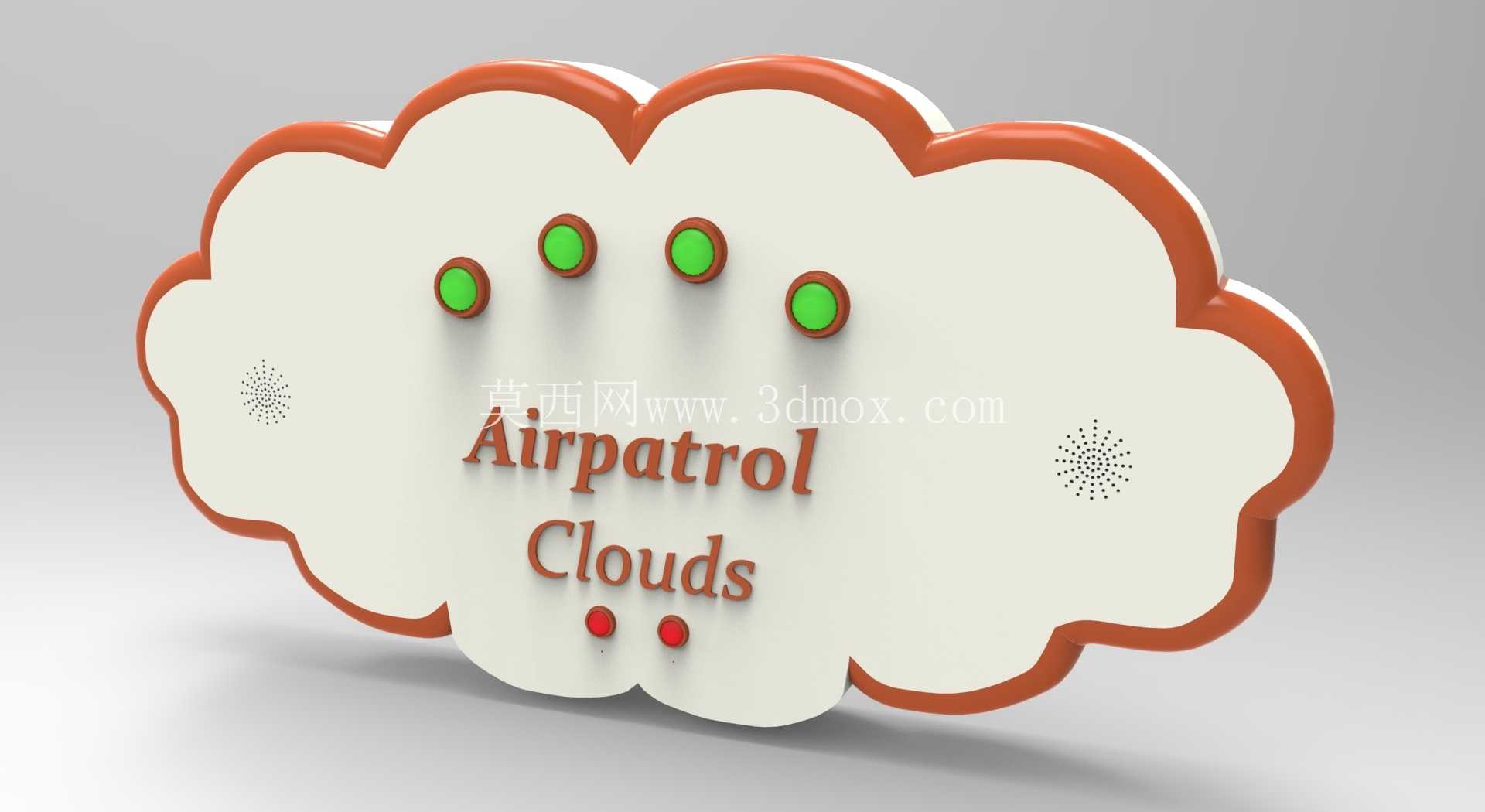

　　壳体正面预留四个圆形状态指示灯安装位，采用下沉式台阶结构，指示灯装配后表面与壳体外表面保留0.3mm的安全间隙，既能够保证指示灯的光线透出角度覆盖120度观测范围，也能避免外力直接冲击指示灯表面造成损坏；指示灯下方预留两个小型功能按键的安装孔位，孔位周边做0.5mm的凸台加强结构，提升按键区域的结构强度，避免频繁按压导致的壳体开裂。壳体两侧对称设计网状出声/透声孔区域，孔位采用0.8mm直径的微孔阵列排布，孔间距保持1.2mm均匀分布，既能够满足内部蜂鸣器、语音模块的声音传出需求，也能阻挡户外环境中的灰尘、飞虫进入壳体内部，配合壳体接缝处的密封槽设计，可实现基础的户外防尘防水能力，适配露天部署的使用需求。

　　从安装边界来看，壳体内部预留统一规格的PCB安装柱，安装柱高度根据内部元器件的最高尺寸做冗余设计，柱端预留M2自攻螺丝孔位，可直接固定标准尺寸的控制电路板，无需额外增加转接支架；壳体内部边缘预留2mm宽度的走线槽，方便内部电源线、信号线的规整排布，避免线缆挤压造成的接触不良问题。壳体的整体壁厚控制在2mm，既能够满足结构强度要求，承受1.2米高度自由跌落的冲击不破裂，也能控制整体重量，降低搭载载体的负载压力。

　　外观层面的云朵造型并非单纯的装饰设计，其轮廓的弧形曲面经过曲率连续优化，所有曲面的曲率变化率控制在合理范围内，既能够保证铸造脱模过程的顺畅，无需额外设计复杂的抽芯结构，降低模具加工难度与成型成本，也能让壳体表面的喷涂、丝印工艺更易实施，表面的品牌标识区域做微凹处理，丝印后标识不易被摩擦脱落。在实际使用场景中，这类造型的控制器外壳能够更好融入园区、景区等低空巡逻场景的环境中，弱化工业设备的生硬感，同时圆润的外形不会对周边人员、设备造成剐蹭风险，适配人员活动密集区域的部署要求。壳体的装配结构采用卡扣加螺丝的双重固定方式，日常维护时可通过拆卸卡扣快速打开壳体检查内部元器件，长期固定时可拧紧接缝处的隐藏螺丝，提升整体结构的连接可靠性，避免户外长期使用过程中因震动、温度变化导致的壳体接缝开裂、进水等问题。
