轴承轮毂装配定位专用夹具结构

项目分类:工装 发布时间:2026-05-21 ID:1154824
  • 轴承轮毂装配定位专用夹具结构
  • 轴承轮毂装配定位专用夹具结构
  • 轴承轮毂装配定位专用夹具结构
  • 轴承轮毂装配定位专用夹具结构

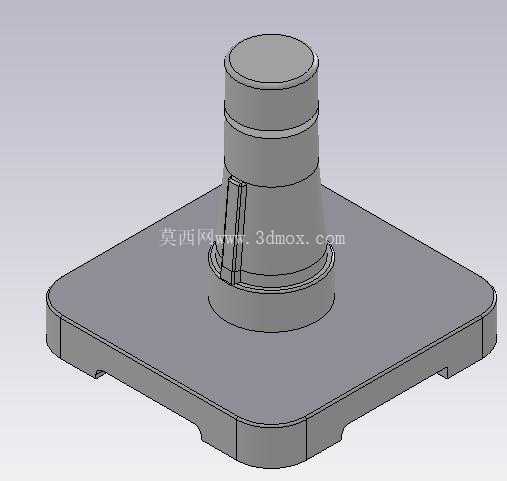

  在轴承与轮毂组件的压装、检测以及部件预装工序中,这类定位夹具是产线上不可或缺的工装载体,区别于通用台钳的泛用夹持设计,该夹具针对轴类带法兰盘的工件做了专属的定位适配,能够在压装轴承外圈、检测轮毂端面跳动、装配密封组件等工序中提供稳定的装夹基准,避免通用夹具装夹时出现的工件偏心、夹持面压伤、定位重复精度不足等常见问题。从结构设计逻辑来看,夹具采用了一体式安装基板加定位芯轴的组合结构,后方的方形安装基板做了圆角过渡与侧边卡槽设计,既能够通过侧边卡槽快速卡入工装台的T型槽完成快速定位,也能通过基板上的预留安装孔实现螺栓锁固,适配不同规格的装配工作台、压装机工作台以及检测台架的安装需求,基板的厚度经过受力校核,在承受15kN以内的轴向压装力时不会出现形变翘曲,保证装夹基准面的平面度始终维持在0.02mm以内。

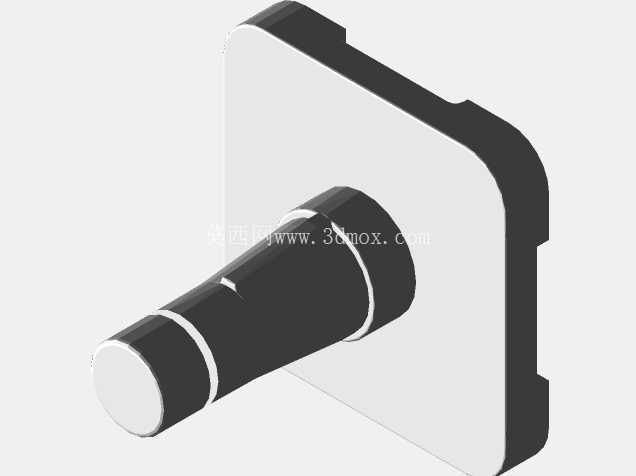

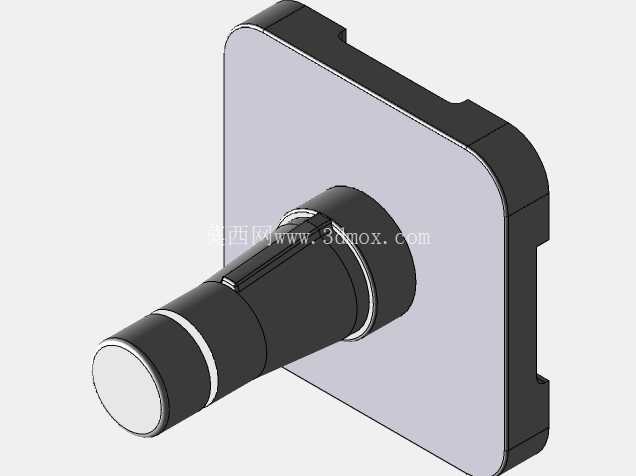

  前方伸出的锥度定位芯轴是整个夹具的核心功能部件,芯轴采用了阶梯锥面设计,靠近基板的位置直径更大,向外逐步收窄,锥度控制在1:20的区间,既能够适配不同内径尺寸的轴承轮毂内孔,实现自动对中找正,也能在工件装入后依靠锥面的自锁特性避免工件在压装过程中出现轴向窜动,芯轴表面做了多道环形退刀槽设计,一方面是加工时的工艺退刀需求,另一方面能够减少芯轴与工件内孔的接触面积,避免工件内孔壁与芯轴大面积接触造成的装夹刮伤,同时也能在装入工件时排出内孔与芯轴之间的空气,避免出现气阻导致工件无法装到位的问题。

  在实际产线应用中,这类夹具主要适配中小型乘用车的轮毂轴承单元预装工序,也可用于通用机械的带轴颈轮毂部件装配,安装时需要先将夹具基板与工作台面的基准边对齐,通过百分表打表校正芯轴的径向跳动,将跳动值控制在0.01mm以内后再锁固安装螺栓,避免夹具自身安装偏差带来的装配误差。装夹工件时,只需将轮毂组件的内孔对准芯轴小端推入,依靠锥面的导向作用即可自动完成对中,无需额外调整夹持位置,相比传统三爪卡盘的装夹方式,单工序装夹时间能够缩短60%以上,同时重复定位精度能够稳定控制在0.015mm以内,完全满足轴承压装的同轴度要求。

  设计过程中针对芯轴的受力做了有限元校核,在最大压装力工况下芯轴的最大形变位置出现在芯轴前端,形变量不超过0.008mm,不会因为长期压装出现芯轴弯曲变形的问题,基板与芯轴的连接采用了过盈配合加骑缝销锁固的方式,避免长期受轴向冲击力出现芯轴松动移位的问题。从安装边界来看,夹具整体的安装基板轮廓尺寸适配常规300mm槽距的工装台,芯轴伸出基板的长度经过优化,既能够保证足够的定位长度适配不同宽度的轮毂组件,也不会因为伸出过长导致刚性不足,芯轴的最大直径适配常规内径30-50mm区间的轴承轮毂内孔,对于超出该尺寸范围的工件,只需更换对应规格的芯轴即可,基板部分可以通用,大幅降低了多规格产品生产时的工装制作成本。在日常使用维护中,只需定期清理芯轴表面的金属碎屑与压装残留的润滑脂,检查芯轴表面是否有磕碰划伤,即可长期维持装夹精度,相比复杂的液压、气动夹具,这类纯机械结构的夹具故障率更低,维护成本也更小,非常适合中小批量零部件加工装配的场景使用,也可集成到自动化装配线的工件定位工位,配合机械手完成自动上下料作业。
