可调式工件表面平行划线打标工装

　　在机械加工、木模制作、金属构件预加工环节，工件表面的等高标记、平行划线是后续切削、装配、对位的核心基准，传统手工划线依赖高度尺配合划针，操作时需要反复调整高度尺滑块，单手扶持尺身容易出现倾斜偏移，针对小尺寸工件的0-3英寸高度范围标记作业，这款可调式划线打标装置的结构设计完全贴合一线钳工、模型制作人员的实际操作需求。装置采用圆盘式磁吸底座作为安装基础，底座底面为平整平面，可直接吸附在铸铁平台、钢制工作台表面，无需额外夹持固定，放置后即可完成定位，底座直径控制在60mm范围内，不会占用过多工作台操作空间，即使在狭小的工位台面上也能灵活布置。

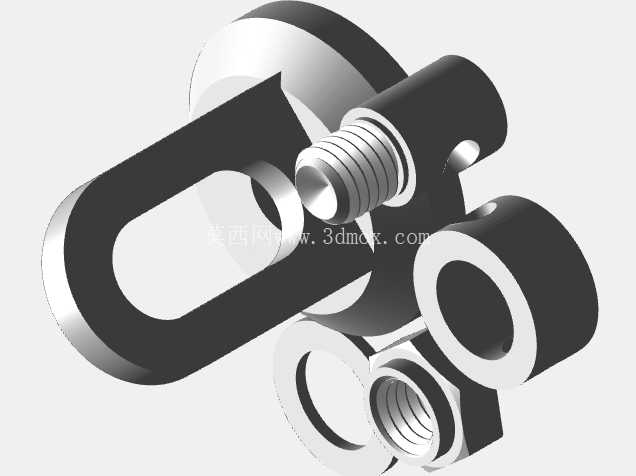

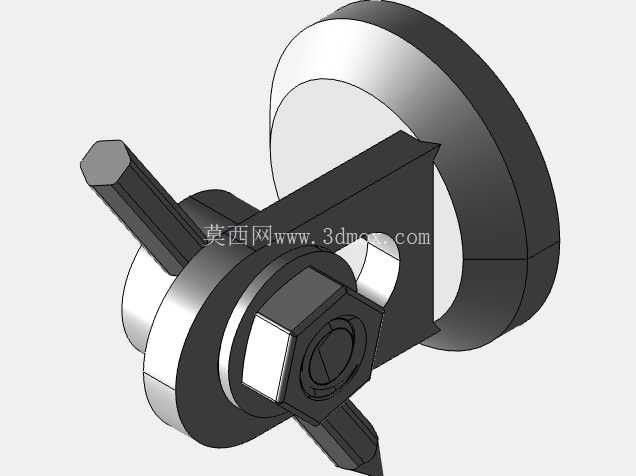

　　支撑臂部分采用铰接式回转结构，上下两个铰接节点均设置了阻尼锁紧结构，穿装划线笔的横臂可绕垂直铰接轴做360度水平回转，也可绕水平铰接轴调整俯仰角度，调整到位后拧紧侧面的锁紧旋钮即可固定位置，不会在划线过程中出现滑移。横臂为中空穿装结构，可适配标准直径的木质铅笔、通用划针，笔身伸出长度可根据工件与底座的间距自由调整，笔尖抵靠在工件侧面时，横臂保持水平状态即可划出与底座底面平行的等高线条，标记高度范围覆盖0到3英寸区间，完全覆盖小型零件划线、木模开料对位、钣金折弯标记的常用高度需求。

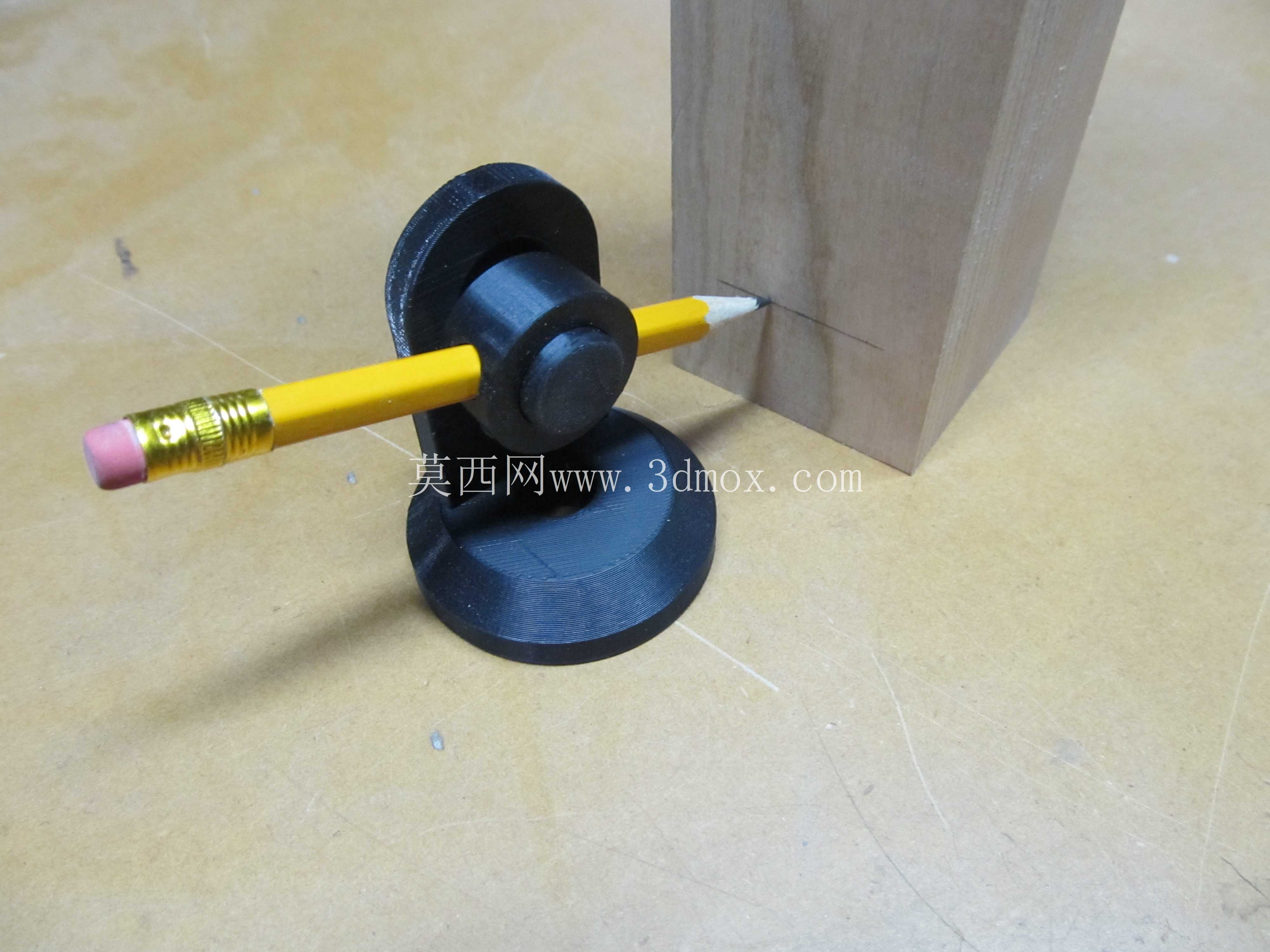

　　实际作业时，只需将装置放置在平整工作台面上，根据需要标记的高度调整横臂的铰接位置，锁紧后将工件沿工作台面平移，笔尖即可在工件侧面划出连续的等高直线，相比传统高度尺划线，无需反复校准尺身垂直度，单人单手即可推动工件完成划线，作业效率提升明显。结构设计上所有回转配合面均采用小间隙配合，铰接轴与轴孔的配合公差控制在H7/g6区间，既保证转动调整的顺滑度，又不会出现旷量导致的划线高度偏差，底座采用配重结构，整体重心落在底座中心位置，即使横臂伸出到最大长度，装置也不会出现倾翻。装置的所有棱角均做了R2圆角处理，日常拿取调整时不会划伤操作人员手部，外露的锁紧旋钮采用滚花设计，戴劳保手套操作时也能轻松拧紧拧松，无需额外工具。针对不同材质的工件，可更换不同的划线头，在木质工件上使用普通铅笔即可留下清晰标记，在金属工件表面可替换为硬质合金划针，在塑料工件上可使用记号笔头，无需改动主体结构即可适配多种作业场景。安装边界方面，装置整体最大高度不超过80mm，横臂最大伸出长度为100mm，可对距离底座边缘100mm范围内的工件侧面进行划线作业，对于边长小于200mm的小型工件，无需移动装置即可完成单侧面全长度的划线标记。

　　在木模铸造的分型面标记环节，该装置可快速在木模侧面划出分型线，相比传统靠尺配合铅笔的划线方式，线条直线度更好，高度一致性偏差可控制在0.1mm以内，能有效减少后续分型面修配的工作量；在小型钣金件的折弯线标记作业中，将装置吸附在钣金工作台面上，推动钣金件即可快速划出折弯定位线，无需每次都用高度尺测量高度；在机加工的毛坯划线工序中，针对小型轴类、方块类毛坯的粗加工基准线标记，该装置可作为高度尺的补充工具，快速完成低高度范围的划线作业，减少高度尺的频繁调整操作。结构上没有复杂的传动部件，日常维护只需定期在铰接点滴注少量润滑油即可保证转动顺畅，所有部件均为常见机械结构，加工难度低，普通的3D打印、普通车床铣床即可完成所有零件的加工制作，使用者也可根据自身的作业需求调整底座尺寸、横臂长度，适配更大范围的划线高度需求。
