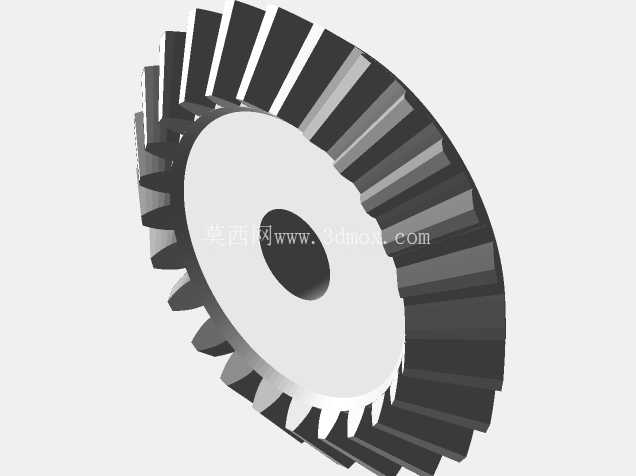

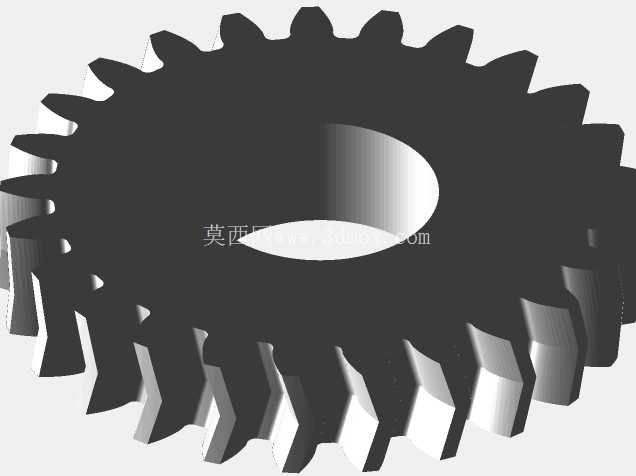

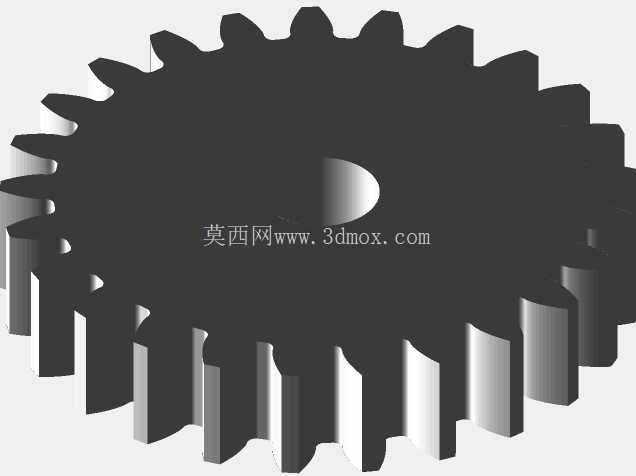

锥面直齿传动齿轮结构设计

项目分类:齿轮 发布时间:2026-05-21 ID:1154825
  • 锥面直齿传动齿轮结构设计
  • 锥面直齿传动齿轮结构设计
  • 锥面直齿传动齿轮结构设计

  这类锥面直齿齿轮主要应用于相交轴间的动力传递场景,常见于小型机床进给机构、轻工设备传动箱、农用机械转向传动单元以及部分自动化输送线的转角动力传输工位,可实现两轴呈固定夹角状态下的扭矩与转速传递,适配安装轴夹角多为90度的常规传动布局,也可根据实际安装空间调整轴交角参数,满足不同设备的空间布局需求。从结构设计逻辑来看,该齿轮采用直齿锥齿形设计,齿向沿齿轮锥面母线方向分布,相较于螺旋锥齿轮,其加工难度更低,装配时的轴向定位容错空间更大,不需要额外调整啮合侧隙的复杂结构,适合中低速、中等负载的传动工况,日常运行过程中传动效率可保持在95%以上,运行时的轴向推力相对较小,可降低配套轴承的选型负载要求,减少支撑端的结构设计复杂度。

  齿轮主体采用辐板式结构,中心设置通孔用于与传动轴配合安装,孔壁可根据需求设计键槽或者过盈配合公差,安装时可通过轴肩实现轴向定位,配合圆螺母或者轴端挡圈完成轴向固定,不需要额外设计复杂的锁紧结构,安装拆卸流程简便,适合设备日常维护时的快速更换作业。齿部参数设计上,齿顶沿锥面大端向小端均匀收窄,齿高沿齿宽方向按比例递减,啮合过程中轮齿从大端开始逐步接触再过渡到全齿啮合,啮合冲击相对较小,运行噪音低于同参数的直齿圆柱齿轮转角传动结构。

  齿轮的安装边界需要注意,装配时需保证两配对齿轮的节锥顶点重合,否则会出现齿面偏载、局部磨损加剧的问题,设计配套安装座时需要预留足够的齿部运转空间,避免轮齿与周边结构件发生运动干涉,齿轮背部的辐板平面可作为加工时的定位基准面,也可根据需求在辐板上设计减重孔,在保证结构强度的前提下降低整体重量,减少传动过程中的转动惯量,提升设备启停阶段的响应速度。从铸造工艺适配性来看,该齿轮结构无复杂深腔或者薄壁锐角结构,拔模斜度可沿锥面自然设置,适合采用砂型铸造或者压铸工艺完成毛坯成型,毛坯成型后仅需要对齿面、中心安装孔以及定位端面进行精加工即可达到使用精度要求,加工工序少,批量生产时的成本控制难度较低。

  实际应用中,这类齿轮可根据传递扭矩的大小调整齿宽以及模数参数,小模数版本可用于小型自动化设备的轻载传动,大模数版本可适配中小型农机、工程机械的传动单元,齿面可根据工况需求选择表面淬火处理,提升齿面耐磨性能,延长设备维护周期。在进行三维建模时,需要重点保证齿形的渐开线轮廓沿锥面的分布精度,避免出现齿形畸变导致的啮合卡滞问题,同时要注意中心安装孔与齿部的同轴度公差,保证装配后齿轮运转的径向跳动量控制在允许范围内,减少运行过程中的振动与噪音。
