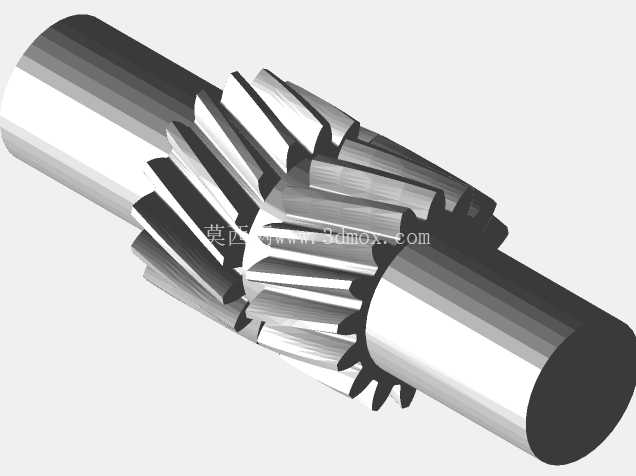

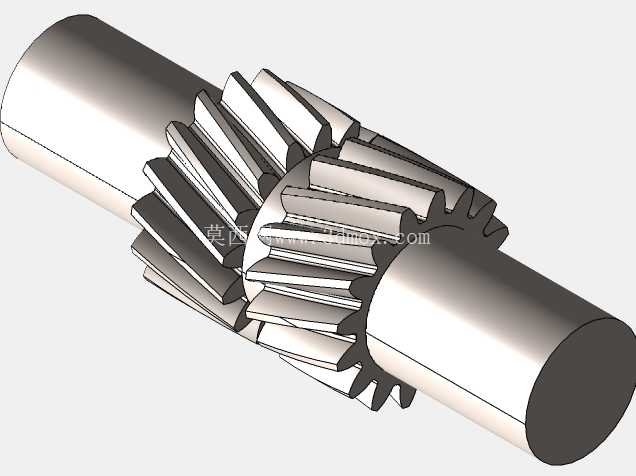

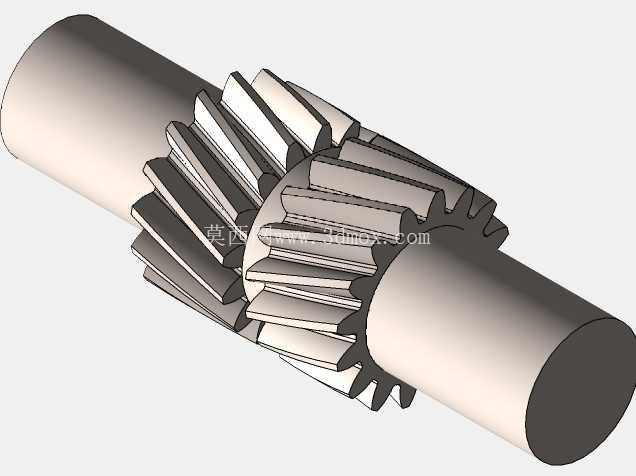

16齿带轴人字齿轮传动结构设计

在重载传动设备的动力传递环节，轴向力带来的轴承负载损耗、支撑结构刚度冗余设计一直是工程人员优化的核心方向，人字齿结构的齿轮轴正是针对这类场景开发的核心传动部件。这类带轴一体的人字齿轮，常应用在矿山破碎设备的主传动箱、大型冶金轧机的减速单元、船舶动力传输系统以及高负载工业减速机内部，相比单斜齿齿轮传动结构，它能通过左右对称旋向的齿形抵消啮合过程中产生的轴向分力，大幅降低两端支撑轴承的轴向载荷，不需要额外加装复杂的止推结构来平衡轴向力，能有效压缩传动箱的整体轴向安装空间，同时提升传动过程的平稳性，降低重载工况下的传动噪音与冲击。

从结构设计逻辑来看，这款齿轮采用轴齿一体的结构形式，将轮齿直接加工在传动轴本体上，摒弃了齿轮与轴分体装配所需的键连接、过盈配合结构，避免了配合间隙带来的传动回程误差，也消除了重载工况下键槽应力集中导致的轴体断裂、齿轮打滑移位的风险，适合传递大扭矩的连续运转工况。齿形部分采用20度标准压力角设计，这个压力角参数是通用重载传动的常用取值，能兼顾齿根弯曲强度与齿面接触强度，既不会因为压力角过小导致齿根厚度不足、重载下断齿，也不会因为压力角过大导致啮合径向力激增、轴承径向负载超标。螺旋角设置为20度，在保证人字齿对轴向力抵消效果的同时，控制了齿面的滑动摩擦占比，避免螺旋角过大带来的传动效率降低、齿面磨损加快的问题，齿宽设置为40，能保证足够的齿面接触面积，在额定扭矩下齿面比压控制在材料许用接触应力范围内，避免长期运转出现点蚀、胶合等失效形式。

在实际安装适配层面，两端的光轴段是轴承安装位，设计时需要严格控制轴段的圆柱度、同轴度公差，两端轴承位的同轴度误差需要控制在0.02mm以内，否则会导致轮齿啮合偏载，出现一端齿面过度磨损、传动噪音骤增的问题。轮齿部分与人字齿对中衔接的退刀结构，要保证加工时的刀具退刀空间，同时避免退刀槽处的应力集中，槽底圆角需要按照轴径比例设置，不能采用直角清根结构，防止交变扭矩作用下在退刀槽位置萌生疲劳裂纹。在装配环节，这类轴齿组件需要和配对的人字齿轮严格对中，保证左右旋齿面同时接触，啮合接触斑点需要沿齿高、齿长方向均匀分布，接触面积占比不低于70%，否则会出现单侧齿受力、轴向力无法完全抵消的问题，直接影响整套传动系统的使用寿命。

从工况适配角度来说，这类人字齿轮轴适合在连续运转、冲击负载大、传动功率高的场景使用，相比直齿齿轮轴，它的啮合重合度更高，轮齿是逐渐进入啮合、逐渐退出啮合的，不会出现直齿传动的啮入啮出冲击，运转平稳性更好，适合线速度较高的传动场景。在润滑设计上，因为人字齿啮合过程中会有沿齿宽方向的油液流动，采用油浴润滑时需要保证箱体内润滑油油位没过最下方轮齿的1/3高度，既保证啮合面的充分润滑，也不会因为搅油损失过大导致传动效率降低、油温异常升高。日常运维中，需要定期检查齿面的磨损情况，尤其是人字齿中间对中位置的齿面接触状态，如果出现偏磨，要及时检查两端轴承的游隙、轴系的同轴度，避免故障扩大导致整个传动单元报废。
