双辊可拆式额叶提取承载机架结构

在天然植物有效成分提取的前处理工序中，鲜叶原料经过初步杀青、揉捻后，需要通过承载转运结构送入后续的萃取、分离工段，这类承载结构既要满足工位间短距输送的承重需求，又要适配不同批次原料的装载量调整，同时还要兼顾厂区内跨工段转运时的拆装便利性，避免整体结构过大无法通过常规车间通道、货运电梯的问题。本次呈现的双辊承载机架，正是针对额叶提取工序的物料转运、暂存需求设计的专用承载结构，整体采用框架式焊接加螺栓紧固的组合装配形式，没有采用传统整体焊接机架的笨重设计，而是将支撑立柱、底部承托框架、顶部辊轴固定座做了分体式模块化拆分，所有连接节点都采用定位销加高强度螺栓的锁紧形式，现场装配不需要大型吊装设备，两名操作人员配合普通扳手即可完成整机组装，拆解后单个部件的最大外轮廓尺寸控制在1.2米以内，能够适配常规宽度0.8米的车间通道、额定载重1吨的货运电梯转运需求，解决了传统整体式辊架跨车间转运困难、无法灵活调整部署位置的痛点。

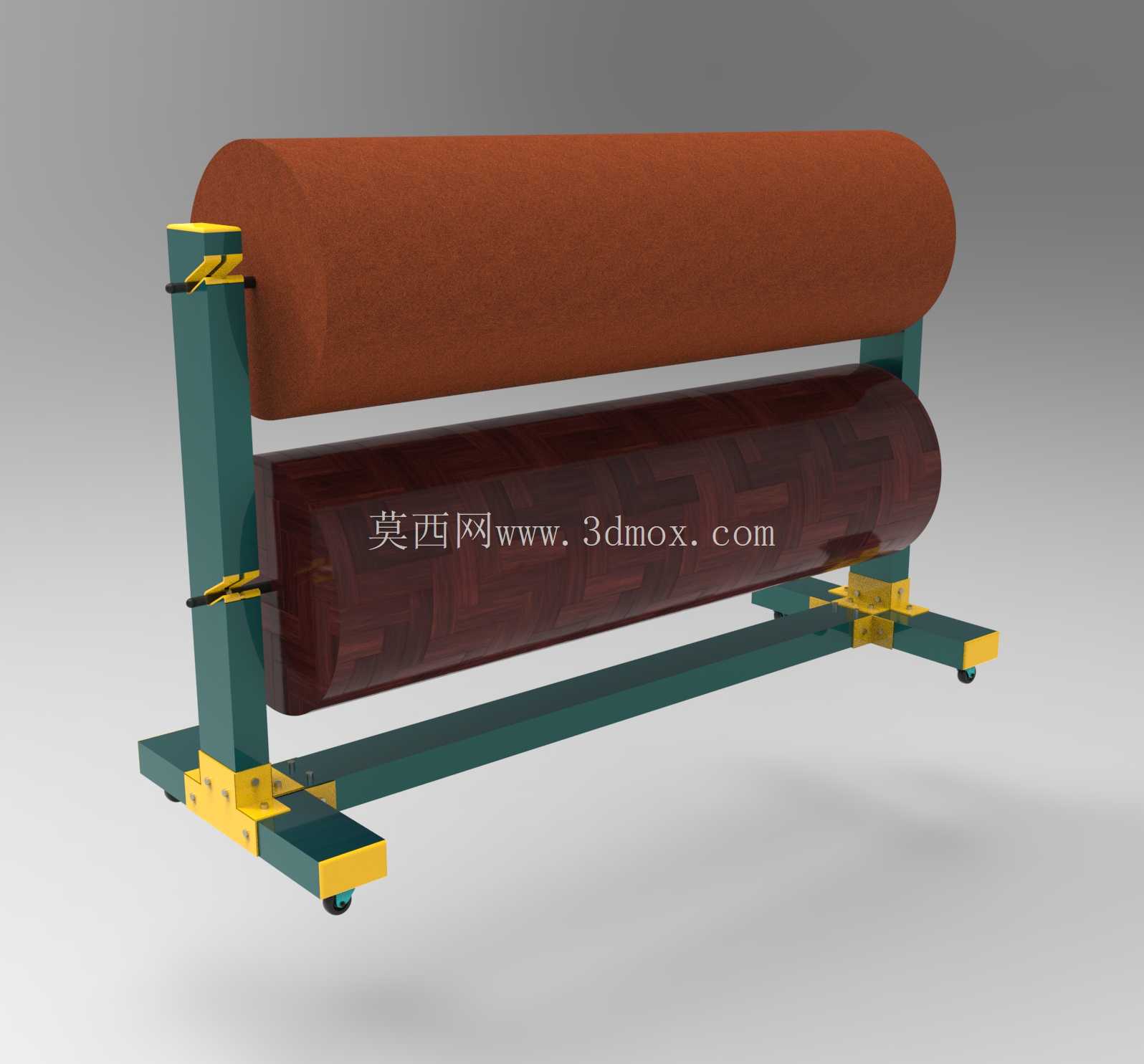

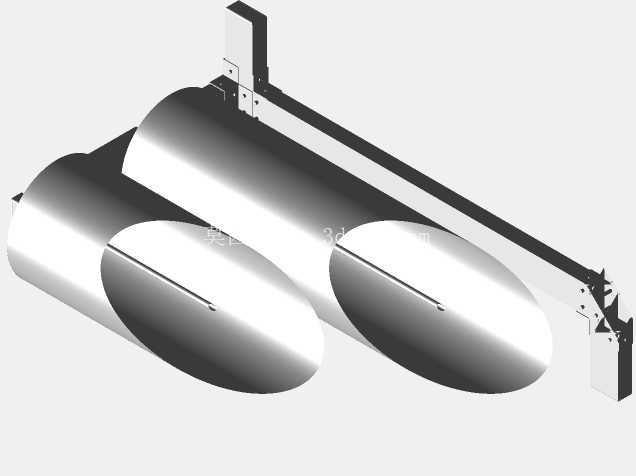

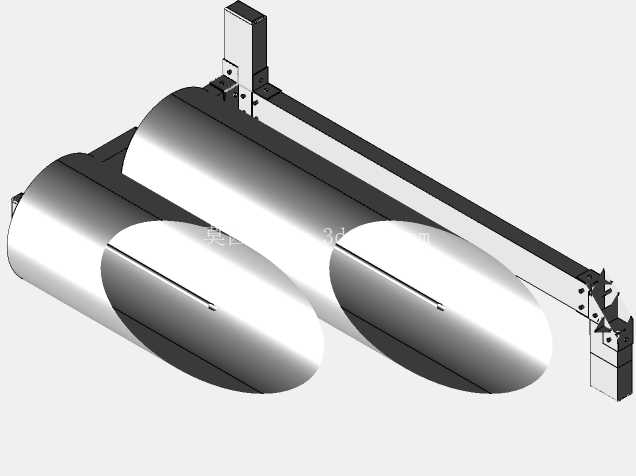

从功能实现逻辑来看，该结构设置上下两组平行辊轴承载位，上辊位主要用于承载成卷的待加工原料卷材或者大体积的原料周转料卷，下辊位则可同步承载加工过程中产生的半成品料卷或者废弃料卷，双辊位的设计让单台机架即可同时完成原料输入、废料输出的双向承载，不需要在工位旁额外增设独立的废料承载架，有效压缩了提取设备周边的工位占用空间，对于车间面积紧张、设备排布紧凑的中小型提取生产线来说，能够提升单位面积的工位排布密度。两组辊轴的固定座都采用快拆式压板结构，不需要拆卸整体机架即可完成辊轴的更换、维护，当辊轴表面出现磨损、或者需要适配不同内径的料卷时，只需要松开压板上的锁紧螺栓，即可将辊轴从固定座中抽出更换，整个维护过程不需要移动机架的安装位置，也不会影响周边其他设备的正常运行，大幅降低了日常维护的停机时间。

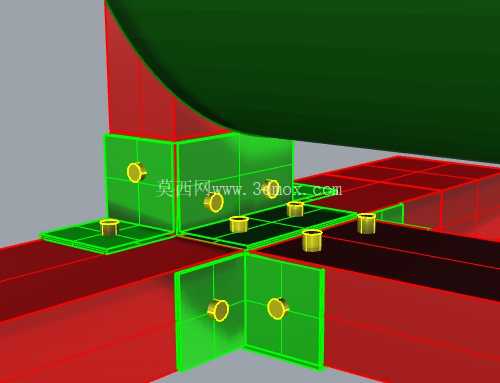

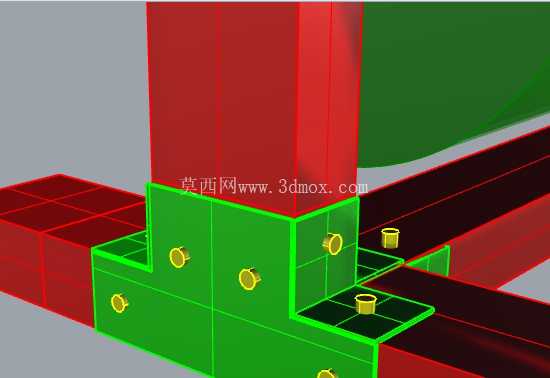

结构设计层面，支撑立柱采用矩形空心型钢焊接成型，立柱与底部框架的连接位置设置了三角形加强筋板，筋板与立柱、底框的连接采用满焊工艺，焊后做了去应力退火处理，避免长期承重后出现焊接变形导致辊轴卡滞。底部承托框架的四个支脚位置都设置了可调式脚杯与万向脚轮的组合结构，当机架需要固定在某一工位长期使用时，可将可调脚杯旋出，让脚轮离开地面，通过脚杯调整机架的整体水平度，保证上下辊轴的平行度误差控制在0.5mm/m以内，避免料卷转动时出现轴向窜动；当需要短距离移动机架位置时，只需要将脚杯旋起，让脚轮接触地面，即可人工推动机架完成位置转移，不需要额外借助叉车、地牛等转运设备。辊轴的两端支撑位置都设置了自润滑铜套，不需要日常频繁加注润滑脂，铜套的磨损量达到阈值后可单独更换，不需要整体更换辊轴或者固定座，进一步降低了长期使用的维护成本。

安装边界方面，该机架组装完成后的总宽度控制在1.5米，总高度1.8米，总长度2.2米，对安装地面的平整度要求不高，只要地面的平面度误差在5mm以内即可通过可调脚杯完成调平，不需要额外做设备安装基础，也不需要打膨胀螺栓固定，属于可灵活部署的移动式承载设备。上下辊轴的中心距设置为0.6米，预留了足够的操作空间，操作人员在上下料卷时不会出现空间干涉，辊轴的有效承载长度为1.8米，可适配最大幅宽1.6米的料卷安装，单根辊轴的额定承载重量达到200kg，双辊同时承载时总承重不超过350kg，完全能够满足额叶提取工序中单批次原料的承载需求。框架的所有外露边角都做了圆角倒钝处理，避免操作人员上下料时被尖锐边角划伤，所有连接螺栓的端部都设置了防护盖帽，防止长期处于车间潮湿环境下出现螺栓锈蚀，导致后续拆解维护困难。

从实际工况适配性来看，该结构除了用于额叶提取工序的料卷承载外，还可适配卷材类物料的暂存、短距转运场景，比如包装工序的包装膜卷承载、印刷工序的印刷料卷承载等，只需要根据料卷的内径更换对应直径的辊轴即可，不需要改动整体框架结构，具备一定的通用适配能力。整体结构没有采用复杂的传动组件，纯机械承载的设计让设备的故障率极低，只要定期检查连接螺栓的紧固情况、铜套的磨损情况即可长期稳定运行，非常适合连续生产的加工生产线使用，不会因为承载设备的故障导致整条生产线停摆。
