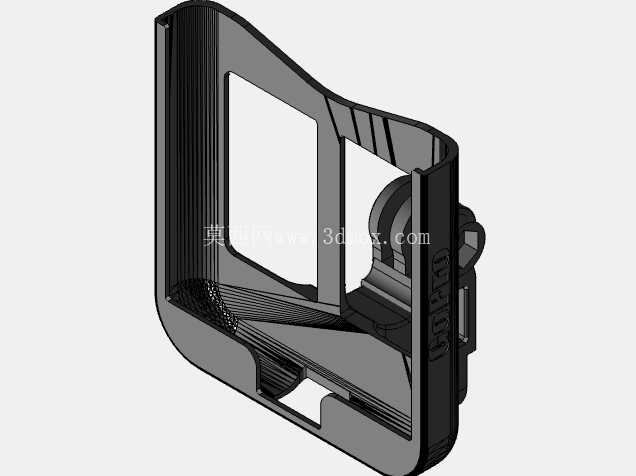

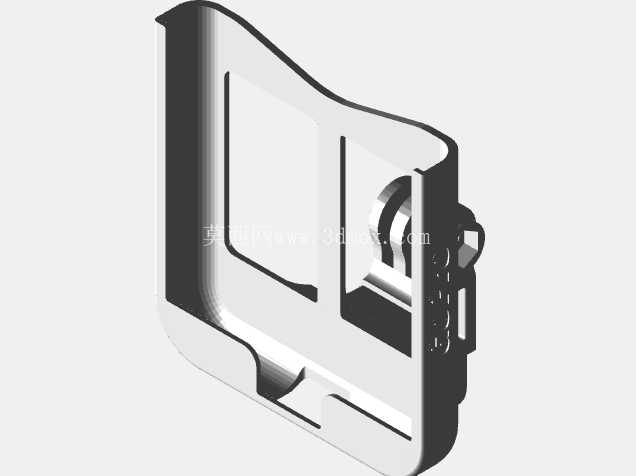

运动相机适配快装固定支架结构设计

　　设计过程中首先考虑的是安装边界的适配性，支架内侧的型腔完全贴合对应型号GoPro相机的机身轮廓，预留的按键、屏幕避让空间不会遮挡相机的操作区域与取景范围，侧边的卡扣位与原厂配件的安装尺寸完全兼容，用户无需额外更换转接件即可搭配现有快装底座使用。支架主体采用一体化压铸成型的结构思路，避免了多零件拼接带来的装配间隙与强度短板，整体外形做了流线型收边处理，在高速骑行、跳伞等风阻较大的场景下能够减少气流扰动带来的振动，边缘的圆角过渡既可以避免尖锐棱角划伤使用者或设备表面，也能优化压铸过程中的材料流动路径，减少成型缺陷。户外极限运动拍摄、车载移动记录、工业设备巡检可视化挂载场景中，运动相机的固定可靠性直接决定拍摄素材的完整性与设备安全性，这款适配GoPro系列运动相机的固定支架，正是针对多场景高频拆装、强振动工况下的挂载需求开发的结构件。从实际使用场景出发，支架的核心功能是实现相机与头盔、车把、胸带、工业设备机架等不同载体的快速连接，同时保证在高速运动、颠簸冲击、温度交变的环境下，相机不会出现松脱、移位、角度偏转的问题。

　　结构强度设计上，支架的受力集中区域——也就是与快装底座连接的铰接位，做了局部加厚处理，铰接孔的同轴度公差控制在0.1mm以内，既保证连接销轴转动顺畅无卡滞，又不会因为间隙过大出现旷量，长时间使用后也不会因为磨损导致相机下垂移位。支架背部的镂空区域并非单纯为了减重，一方面是减少压铸过程中的壁厚差，避免零件出现缩孔、变形等成型问题，另一方面也能给相机工作时的散热留出空气流通空间，尤其是在夏季户外高温环境下长时间录制时，能够避免热量在支架与相机接触面堆积导致设备过热停机。

　　安装适配维度上，支架的外侧预留了通用的防滑齿槽，能够兼容市面上主流的GoPro第三方快装夹座，不管是粘贴式底座、绑带式底座还是螺纹转接底座，都可以实现牢固咬合，齿槽的深度与间距经过反复验证，既不会因为齿过浅导致锁紧后打滑，也不会因为齿过深影响拆装的流畅度。从实际工况验证的角度出发，这款支架的结构能够承受10kg以上的瞬时拉拔力，在频率10-500Hz的振动测试下不会出现松脱，完全满足山地车速降、越野摩托骑行、滑雪等高强度运动场景的使用需求，同时也可以用于工业场景中，将运动相机固定在自动化设备机架、巡检机器人本体上，作为可视化记录的挂载载体，不需要额外定制转接结构。设计过程中还充分考虑了压铸生产的工艺性，所有的拔模斜度控制在1.5-2度之间，没有倒扣结构需要额外抽芯，能够简化模具结构，降低生产过程中的不良率，零件的壁厚均匀控制在2.5-3mm之间，既保证足够的结构强度，又不会因为壁厚过大增加不必要的材料成本与零件重量。支架表面的防滑纹理设计，除了提升外观质感之外，也能在用户戴手套操作时增加摩擦力，方便低温环境或者手部有汗水、泥水的时候快速拆装相机，不会因为手滑导致设备跌落。

　　和市面上常见的同类型支架相比，这款结构的铰接位没有采用额外的金属嵌件，而是通过优化加强筋的排布方式，用压铸本体材料实现了足够的结构强度，减少了装配工序，同时也避免了金属嵌件与压铸材料因为热膨胀系数不同，在温度交变环境下出现松动的问题。在安装边界的细节处理上，支架与相机接触的内表面做了0.2mm的余量设计，用户可以根据需要在内部粘贴薄款防滑泡棉，既可以进一步填充间隙减少振动异响，也能避免支架硬接触刮花相机机身表面，适配不同批次相机外壳的微小尺寸公差。整体结构没有多余的装饰性设计，所有的外形特征都是围绕功能实现、工艺可行性、使用可靠性展开，没有为了外观炫酷增加不必要的凸起或者镂空，避免在户外使用时勾挂树枝、线缆等外物，提升使用过程中的安全性。
